SNMP-Abfragen definieren

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 2 Minuten Lesedauer

    • Beim Erstellen oder Ändern eines Discovery-Musters, können Sie mit dem Vorgang SNMP-Abfrage SNMP-Abfragen für CIs ausführen, die das SNMP-Protokoll unterstützen, in der Regel Lastenausgleichsmodule.

    Vorbereitungen

    Erforderliche Rolle: pd_admin

    Navigieren Sie zu dem entsprechenden Pattern-Schritt:

    1. Wählen Sie auf dem Musterformular den entsprechenden Identifikationsteil für aus Discovery .

      Alternativ wählen Sie den entsprechenden Identifikations- oder Verbindungsabschnitt für aus Service-Mapping .

    2. Wählen Sie den entsprechenden Musterschritt aus, oder klicken Sie auf die Schaltfläche „Schritt hinzufügen“, um einen Schritt hinzufügen.

    Grundkenntnisse in der Programmierung sind wünschenswert.

    Prozedur

    1. Wählen Sie aus der Liste Vorgang SNMP-Abfrage aus.
    2. So durchsuchen Sie im Debug-Modus die SNMP-OID, die Sie abfragen möchten:
      1. Muster-Debug-Modus aktivierenan.
      2. Klicken Sie auf Durchsuchen, und wählen Sie die Management Information Base (MIB) in der Liste aus, oder führen Sie eine Suche basierend auf MIB-Werten durch.
      3. Wählen Sie entweder einen einzelnen Skalarwert oder mehrere Spalten in der MIB-Struktur aus.
        Mehrere Spalten müssen sich in der gleichen Tabelle befinden.
      4. Wahlweise: Klicken Sie auf Daten abrufen, um die Daten im SNMP-Browserformular anzuzeigen.
      5. Klicken Sie auf OK.
    3. So geben Sie die SNMP-OIDs für die Abfrage manuell an:
      • Wenn das Ergebnis der SNMP-Abfrage eine einzelne Zeichenfolge ist, wählen Sie Skalar aus, und füllen Sie die Felder aus:
        Tabelle : 1. Skalarfelder
        Feld Beschreibungen
        SNMP-OID Die abzufragende SNMP-OID
        Variable Name der skalaren Variable, die das Abfrageergebnis enthält
      • Wenn das Ergebnis der SNMP-Abfrage eine Tabelle ist, wählen Sie Tabelle, klicken Sie auf das Pluszeichen, und füllen Sie die Felder aus:
        Tabelle : 2. Tabellenfelder
        Feld Beschreibungen
        Tabellenname Ersetzen Sie „Replace _Table_Name_“ durch den Namen der Variablentabelle.
        Tabellen-OID Ersetzen Sie „_Table_OID_“ durch die abzufragende SNMP-OID.
        Neuer Spaltenname Ersetzen Sie _new-column-name_ durch den Spaltennamen.
        Neue OID Ersetzen Sie „_new_OID_ “ durch die abzufragende SNMP-OID.
    4. Wählen Sie Cache verwenden zum Speichern der Operationsergebnisse im Cache auf der MID-Server.
      Verwenden Sie den Cache, um die Discovery zu optimieren und das Schaffen unnötiger Last bei zentralen gemeinsam genutzten Komponenten, z. B. Lastenausgleichsmodulen, zu vermeiden. Das Basissystem speichert die Operationsergebnisse eine Stunde lang im Cache.
    5. Wählen Sie Beenden, um die Discovery zu stoppen, wenn keine Ergebnisse gefunden werden.
    6. Wenn Sie sich im Debug-Modus befinden, testen Sie den Schritt, indem Sie auf Test klicken und überprüfen, ob die Operation das erwartete Ergebnis liefert.

    Beispiel

    Die folgende Konfiguration ist ein Beispiel für den SNMP-Abfragevorgang.
    Diese Operation wird in verwendet Dieses Objekt
    Hierarchie Netzwerk > Lastenausgleichsmodul
    CI-Typ Load Balancer-Service [cmdb_ci_lb_service]
    Muster F5 BIG-IP LTM
    Abschnitt Identifikation für alle Einstiegspunkttypen
    Schrittnummer und -Name 1. Name abrufen (BIG-IP-LB)

    Das F5-BigIP-LTM-Muster verwendet den SNMP-Abfragevorgang, um den Produktnamen des Lastenausgleichmoduls zu extrahieren.

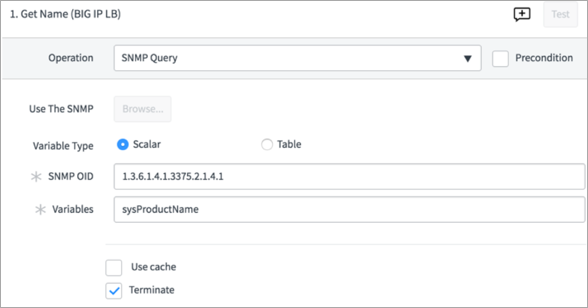

    Vorgang „SNMP-Abfrage“
