Muster mithilfe der datenverkehrsbasierten Erkennung optimieren

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 3 Minuten Lesedauer

    • Als Alternative zum Anpassen des Musters auf der Seite des Musterdesigners verbessern Sie die vorhandenen Muster, damit Service-Mapping sie verwenden kann, um Konfigurationselement-Verbindungen (CIs) zu finden, die zuvor mithilfe der datenverkehrsbasierten Erkennung gefunden wurden.

    Vorbereitungen

    Erforderliche Rolle: pd_admin

    Grundkenntnisse in der Programmierung sind wünschenswert.

    Warum und wann dieser Vorgang ausgeführt wird

    Service-Mapping kann Konfigurationselemente (CIs) anhand ihrer datenverkehrsbasierten Verbindungen erkennen und zuordnen. Diese Methode wird als datenverkehrsbasierte Zuordnung bezeichnet und ergänzt die musterbasierte Zuordnung.

    Mithilfe der datenverkehrsbasierten Erkennung erkennt Service-Mapping möglicherweise eine wichtige CI-Verbindung. In diesem Fall können Sie sicherstellen, dass diese Verbindung immer für alle CIs gefunden wird, die zum gleichen CI-Typ gehören. Dazu ändern Sie das Muster, das zum Erkennen von CIs dieses CI-Typs verwendet wird. Ein Muster ist eine Folge von Befehlen, deren Zweck darin besteht, Attribute eines CI und seiner ausgehenden Verbindungen zu ermitteln.

    Sie können CI-Konfigurationsdateien durchsuchen, um Daten zu finden, die mithilfe der datenverkehrsbasierten Erkennung ermittelt wurden, z. B. IP-Adresse und Port. Wenn Konfigurationsdateien diese Daten enthalten, erstellen Sie einen Musterschritt, um diese Datei zu analysieren. Wenn Service-Mapping das CI das nächste Mal mit dem geänderten Muster erkennt, extrahiert es die Informationen zu dieser Verbindung direkt aus der Konfigurationsdatei.

    Prozedur

    1. Navigieren zu Service-Mapping > Services > Anwendungsservices.
    2. Klicken Sie neben dem zugehörigen Anwendungsservice auf Karte anzeigen.
    3. Klicken Sie mit der rechten Maustaste auf das entsprechende CI.
    4. Wählen Sie Traffic-basierte Verbindungen anzeigen.
      Die Liste der datenverkehrsbasierten Verbindungen wird mit folgenden Informationen angezeigt:
      Tabelle : 1. Liste der datenverkehrsbasierten Verbindungen (wenn Discovery basierend auf Predictive Intelligence deaktiviert ist)
      Feld Beschreibung
      IP Die IP-Adresse der Anwendung, die mit dem ausgewählten CI verbunden ist.
      Port Der Port des ausgewählten CI, der zur Kommunikation mit der anderen Anwendung verwendet wird.
      Prozess Die ID des Prozesses im ausgewählten CI.
      Bereits in der Darstellung
      • Ja – wenn diese Verbindung in der Zuordnung angezeigt wird.
      • Nein – wenn diese Verbindung nicht Teil des Anwendungsservice und nicht in der Zuordnung ist.
      Systementscheidung Die Einstellung legt fest, ob Service-Mapping die erkannte Traffic-basierte Verbindung behält oder entfernt. Der Wert stammt von dem Algorithmus, den Service-Mapping Verwendet.
      Benutzerentscheidung (Optional) Die Einstellung überschreibt die Einstellung Systementscheidung, in der festgelegt wird, ob Service-Mapping die erkannte Traffic-basierte Verbindung behält oder entfernt. Wenn die Systementscheidungseinstellung für eine Verbindung beispielsweise Behalten lautet und Sie diese Verbindung entfernen möchten, wählen Sie Entfernen.
      Hinweis:
      Es kann vorkommen, dass in der Zuordnung datenverkehrsbasierte Verbindungen angezeigt werden, nicht jedoch in der Liste der datenverkehrsbasierten Verbindungen. Dies geschieht für die Verbindungen, die vor weniger als drei Tagen aus der Tabelle TCP Connection [cmdb_tcp] entfernt wurden.
    5. Doppelklicken Sie auf die Verbindung, die Sie zum Erstellen eines Musterschritts verwenden möchten.
    6. Wenn zur Erkennung dieses CI mehrere Muster verwendet werden, wählen Sie das Muster aus, für das Sie den Schritt erstellen möchten, und klicken Sie auf OK.

      Der Musterdesigner erstellt einen vorübergehenden Verbindungsabschnitt für dieses Muster mit einem neuen Schritt.

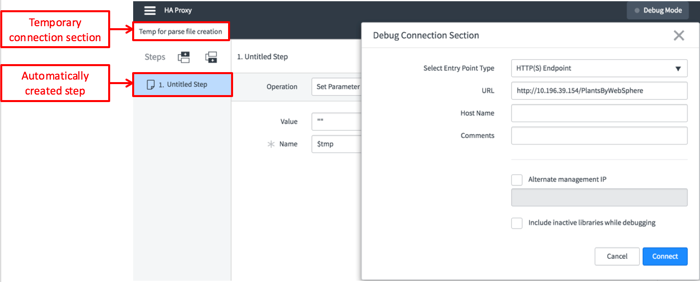

      Abschnitt „Vorübergehende Verbindung“ im Musterdesigner

      Das Fenster „Verbindungsabschnitt debuggen“ wird mit teilweise automatisch ausgefüllten Feldern angezeigt.

    7. Klicken Sie auf Verbinden.

      Der Debug-Modus ist aktiviert.

      Das Fenster „Suchassistent“ wird geöffnet.
    8. Durchsuchen Sie CI-Konfigurationsdateien nach Daten, die mithilfe der datenverkehrsbasierten Erkennung empfangen wurden:
      1. Überprüfen Sie unter Freitext Daten, die automatisch mit der Liste der datenverkehrsbasierten Verbindungen ausgefüllt werden.

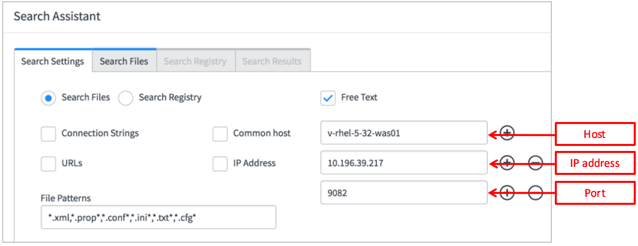

        Der Suchassistent zeigt Suchkriterien an, die direkt aus der Liste der datenverkehrsbasierten Verbindungen abgerufen wurden

        Das Feld „Dateimuster“ zeigt Dateitypen an, in denen der Musterdesigner die Suche durchführt.

      2. Klicken Sie auf die Registerkarte Dateien durchsuchen, und überprüfen Sie die Dateien.
        Bei Bedarf können Sie irrelevante Dateien aus der Suche entfernen, indem Sie auf das Minuszeichen klicken.
      3. Klicken Sie auf Suche.

        Nach Abschluss der Suche wird die Registerkarte Suchergebnis mit der Liste der Dateien geöffnet, in denen eines der Suchkriterien gefunden wurde.

    9. Erstellen Sie einen Musterschritt für die Analyse der Konfigurationsdatei, die Informationen zur Verbindung enthält:
      1. Klicken Sie auf der Registerkarte Suchergebnis auf eine der Dateien, und überprüfen Sie die Verbindungsdaten in dieser Datei.
      2. Warten Sie, bis der Dateiinhalt geladen ist, und wählen Sie den entsprechenden Eintrag unter dem Dateinamen aus:

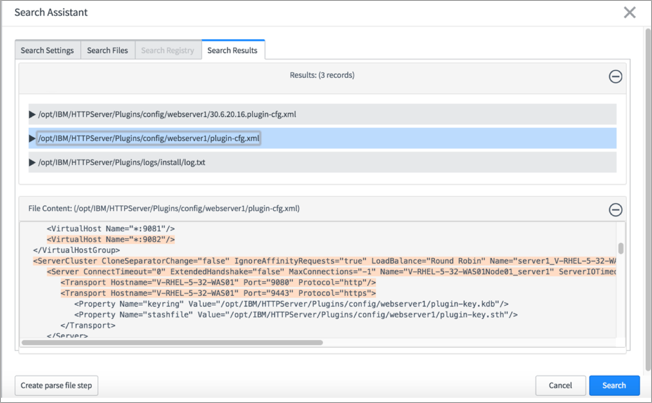

        Registerkarte „Suchergebnis“ mit Daten, die in Dateien gefunden wurden.
      3. Klicken Sie auf Analysedateischritt erstellen, um diese Daten zum Erstellen des Musterschritts zu verwenden.

        Der Musterdesigner zeigt den neuen Schritt mit dem Vorgang „Datei analysieren“ an. Er weist diesem Schritt automatisch den Namen im folgenden Format zu: Analyse <Dateiname>.

        Der Musterdesigner legt automatisch den Dateinamen, den Dateipfad und die Analysestrategie für den Schritt fest. Außerdem werden Variablen erstellt, die Daten enthalten, nach denen Sie gesucht haben. Wenn eine Variable vorhanden ist, die den Dateipfad enthält, gibt der Musterdesigner diese Variable für den Pfad ein.

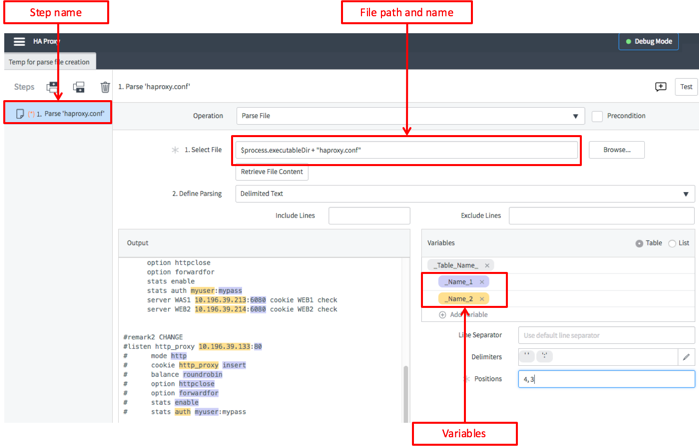

        Automatisch erstellter Schritt
      4. Wahlweise: Bei Bedarf können Sie die Analysestrategie ändern.
      5. Benennen Sie den Abschnitt um, um einen aussagekräftigen Namen anzugeben, z. B. „HA-Proxy-Clientverbindung erkennen“.
        Oder

        Kopieren Sie den Schritt und fügen Sie ihn in den entsprechenden Verbindungsabschnitt ein.

    10. Schließen Sie die Bearbeitung des Musters wie in Muster abschließen beschrieben ab.
