Erstellen einer Infrastrukturbeziehung für zugehörige CIs

Infrastrukturbeziehungen zeigen CIs, die mit einem Anwendungsservice verbunden sind, aber keine erforderlichen Teile des Services sind. Infrastrukturbeziehungen sind nur für Anwendungsservices verfügbar.

Vorbereitungen

Erforderliche Rolle: evt_mgmt_admin

Warum und wann dieser Vorgang ausgeführt wird

Wenn Sie eine CI-Infrastrukturbeziehung erstellen, werden die Informationen in der Tabelle „Infrastrukturbeziehungen“ [em_impact_infra_rel_def] gespeichert. Wenn Warnungen generiert werden, begleitet das zugehörige CI die Anwendungsservice-Informationen im Dashboard Ereignismanagement und in der Auswirkungsstruktur. Zusätzliche Informationen für die zugehörigen CIs werden nur in einer zugehörigen Abhängigkeitsansichtszuordnung für den Anwendungsservice angezeigt. Die folgenden Standard-Infrastrukturbeziehungen sind verfügbar.

Tabelle : 1. Standard-Infrastrukturbeziehungen

Infrastrukturbeziehung	Auswirkungsregel	Beschreibung
cmdb_ci_appl	Mitglied in OS-Cluster	Zeigt die Auswirkung von Warnungen zwischen Hardware- und Softwareanwendungen an.
cmdb_ci_esx_server	Infrastrukturabhängigkeiten	Zeigt die Auswirkung von Warnungen zwischen VCenter und ESX-Clustern an.
cmdb_ci_kvm	Infrastrukturabhängigkeiten	Zeigt die Auswirkung der Warnung auf die Linux-Kernel-basierte Virtual Machine-Konnektivität (KVM) an.
cmdb_ci_vm_zones	Infrastrukturabhängigkeiten	Zeigt die Auswirkung von Warnungen auf die Solaris-VM-Zonen an.

Beispielsweise fügt Ereignismanagement basierend auf der Infrastruktur-Beziehungsdefinition cmdb_ci_vm_zones ZoneServer@mmp1 dem Anwendungsservice hinzu. Die Containment-Regel verwaltet den Schweregrad der Auswirkung auf Warnungen.

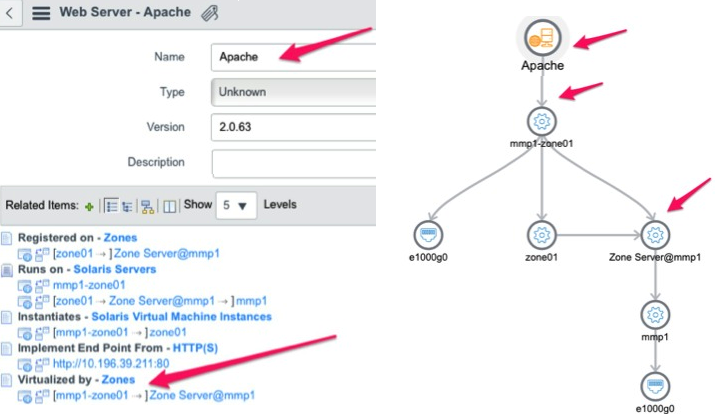

Abbildung : 1. Zugehörige CIs werden im BSM angezeigt.

Prozedur

1. Navigieren zu Alle > Ereignismanagement > Administration > Infrastrukturbeziehungen.
2. Klicken Sie auf Neu.
3. Füllen Sie die Felder entsprechend aus.

   Tabelle : 2. Formular Infrastrukturbeziehungen

   Feld	Beschreibung
   Untergeordneter Typ	Die Tabelle, die Daten zur untergeordneten Entität enthält.
   Übergeordneter Typ	Die Tabelle, die Daten zur übergeordneten Entität enthält.
   Beziehungstyp	Die Beziehung zwischen den untergeordneten und übergeordneten Entitäten.
   Auswirkungsrichtung	Die Auswirkungsrichtung, die in der Anwendungsservicezuordnung angezeigt werden soll. Vom untergeordneten zum übergeordneten Element: Wenn sich eine Warnung auf ein untergeordnetes Element bezieht, die Auswirkung auf das übergeordnete Element anzeigen. Vom übergeordneten zum untergeordneten Element: Wenn sich eine Warnung auf ein untergeordnetes Element bezieht, die Auswirkung auf das übergeordnete Element anzeigen.
   Auswirkungsregel	Die Auswirkungsregel zum Berechnen von Infrastrukturbeziehungen: BS-Clustermitglied : Bestimmung, wie sich die Mitglieder des Host-Clusters auf Basis eines Prozentsatzes oder der Anzahl der Clustermitglieder auf den Gesamtstatus des Clusters auswirken. Beispiel: Wenn für einen Cluster mit drei Hosts 60 % Einfluss erforderlich sind, um den Schweregrad von Schwerwiegend festzulegen, hat jedes Mitglied 20 % Einfluss (60 % geteilt durch 3). Der Schweregrad des gesamten Clusters kann nur dann in Schwerwiegend geändert werden, wenn zwei oder mehr Clustermitglieder den Schweregrad Schwerwiegend aufweisen. Das gesamte Cluster gilt auch als inaktiv. Mitglied des Anwendungsclusters : Bestimmung, wie sich die Mitglieder des Anwendungsclusters auf die Gesamtwirkung des Clusters auswirken. Beispiel: Wenn ein aus drei Mitgliedern bestehender Cluster 90 % Einfluss benötigt, um den Schweregrad für den gesamten Cluster auf Schwerwiegend festzulegen, hat jedes Mitglied 30 % Einfluss (90 % geteilt durch 3). Der Schweregrad des gesamten Clusters kann nur dann in Schwerwiegend geändert werden, wenn alle drei Mitglieder den Schweregrad Schwerwiegend aufweisen. Infrastrukturabhängigkeiten : Bestimmung der Definition der Wirkungsausbreitung für CIs in Infrastrukturbeziehungen. CI-Anwendungsservice: Bestimmung der Auswirkungen auf übergeordnete oder untergeordnete Entitäten, die Teil eines Anwendungsservices sind. Übergeordnetes CI in Anwendung: Auswirkungen werden nur für die übergeordnete Entität festgelegt. Inclusion: Bestimmt die Auswirkung auf Entitäten mit einer Beziehung vom Typ „Contains“ (Enthält). Diese Regel ist schreibgeschützt. Netzwerkpfad: Bestimmung der Auswirkungen auf übergeordnete oder untergeordnete Entitäten, die Teil eines klassischen Netzwerks sind. Speicherpfad: Bestimmung der Auswirkungen auf übergeordnete oder untergeordnete Entitäten, die Teil eines Speichernetzwerks sind. CI-Auswirkung : Gilt für Anwendungsservices. Bestimmung der Beziehung zwischen Servicemitgliedern. Die Auswirkung von untergeordneten auf übergeordnete CIs ist immer 100 %. Zum Beispiel wird der Schweregrad der Auswirkungen auf die übergeordnete Ebene vom untergeordneten CI mit dem höchsten Schweregrad abgeleitet.

4. Klicken Sie auf Absenden.
