A10-Lastenausgleicherkennung
Discovery und Service-Mapping verwenden Muster, um Informationen über A10-Lastenausgleichsmodule zu sammeln.
- A10 Lastenausgleich
- A10 Load Balancer SSH
- A10
Die A10-IP-Quelle NAT (Network Address Translator) ist eine Erweiterung des A10-Lastenausgleichsmodul-Musters. Die Erweiterung „IP Source NAT Pattern“ erkennt IP-Quell-NAT-Pools. Diese Erweiterung ist ab dem Store-Release vom Februar 2023, Store-Version 1.0.98, im Store verfügbar.
Apps im Store anfordern
Besuchen Sie die ServiceNow Store-Website, um alle verfügbaren Apps anzuzeigen und Informationen zum Senden von Anforderungen an den Store zu erhalten. Kumulative Informationen zum Release für alle veröffentlichten Apps finden Sie in den Release-Hinweisen zum ServiceNow Store-Versionsverlauf.
Voraussetzungen
- Anmeldeinformationen
- Konfigurieren Sie SNMP-Anmeldeinformationen oder (optional) SSH-Anmeldeinformationen.
- Discovery and Service Mapping Patterns
Um Partitionen des A10-Lastenausgleichsmoduls zu erkennen, stellen Sie die Anwendung Discovery and Service Mapping Patterns 1.0.98 aus dem ServiceNow Storebereit.
Von Discovery während der horizontalen Erkennung erfasste Daten
| Tabelle und Feld | Beschreibung |
|---|---|
| A10 Load Balancer [cmdb_ci_lb_a10] | |
| Seriennummer [serial_number] | Seriennummer des Lastenausgleichsmoduls im folgenden Format: ##Object_ID=<LB_ARN> |
| Betriebsstatus [operational_status] | Betriebsstatus des Lastenausgleichsmoduls |
| Load Balancer-Schnittstelle [cmdb_ci_lb_interface] | |
| Name [name] | Name der Lastenausgleichs-Schnittstelle |
| MAC-Adresse [mac_address] | MAC-Adresse der Lastenausgleichs-Schnittstelle im folgenden Format: 55:0d:f9:98:3i:ae |
| Betriebsstatus [operational_status] | Betriebsstatus der Lastenausgleichs-Schnittstelle |
| Load Balancer-Pool [cmdb_ci_lb_pool] | |
| Name [name] | Name des Pools von Lastenausgleichsmodulen |
| Lastenausgleichsmethode [load_balancing_method] | Die vom Lastenausgleichsmodul verwendete Methode |
| Betriebsstatus [operational_status] | Betriebsstatus des Pools von Lastenausgleichsmodulen |
| Load Balancer Pool-Mitglied [cmdb_ci_lb_pool_member] | |
| Name [name] | Name des Poolmitglieds |
| IP-Adresse [ip_address] | IP-Adresse des Hosts des Poolmitglieds |
| Serviceport [service_port] | Vom Poolmitglied verwendeter Port |
| Betriebsstatus [operational_status] | Betriebsstatus der Mitglieder des Pools von Lastenausgleichsmodulen |
| Pool [pool] | Poolmitglied |
| Load Balancer-Services [cmdb_ci_lb_service] | |
| Name [name] | Name des Lastenausgleichsmoduls im folgenden Format: <LB-Name>:<LB-Port> |
| IP-Adresse [ip_address] | IP-Adresse des FQDN |
| Port [port] | Port des Lastenausgleichsmoduls |
| Betriebsstatus [operational_status] | Betriebsstatus des Lastenausgleichsservice |
| Installationsstatus [install_status] | Installationsstatus des Lastenausgleichsservice |
| Pool [pool] | Poolmitglied des Lastenausgleichsservice |
| DNS [cmdb_ci_dns_name] | |
| Name [name] | DNS-Name |
| IP-Adresse [ip_address] | DNS-IP-Adresse |
| Partition des A10-Lastenausgleichsmoduls [cmdb_ci_lb_a10_partition] | |
| Name [name] | Name der Partition |
| Index [index] | Partitions-ID. Ein Administrator weist diese ID beim Erstellen einer Partition zu. |
| Max. Aflex [Max_aflex] | Maximale Anzahl von aFleX-Skripts, die zur Partition gehören können |
| Administratoranzahl [admin_count] | Anzahl der der Partition zugewiesenen Administratoren |
| L3V [lev] | Wert, der angibt, ob die Layer 2/3-Virtualisierung für die Partition aktiviert ist |
| Netzwerkadapter [cmdb_ci_network_adapter] | |
| Betriebsstatus [operational_status] | Betriebsstatus des Netzwerkadapters |
| MAC-Adresse [mac_address] | MAC-Adresse des Netzwerkadapters |
| Alias [alias] | Aliasname des Netzwerkadapters |
| IP-Adresse [ip_address] | IP-Adresse des Netzwerkadapters |
| Name [name] | Name des Netzwerkadapters |
| Netzmaske [netmask] | Netzmaske des Netzwerkadapters |
| Primäre IP [primaryIP] | Primäre IP-Adresse des Netzwerkadapters |
| IP-Adresse [cmdb_ci_ip_address] | |
| IP-Adresse [ip_address] | IP-Adresse |
| Netzmaske [netmask] | Netzmaske, zu der die IP-Adresse gehört |
| Version [version] | IP-Version |
| Betriebsstatus [operational_status] | Betriebsstatus der IP-Adresse |
| Seriennummer [cmdb_serial_number] | |
| Seriennummer [serial_number] | Attribute der Seriennummer des Lastenausgleichsmoduls |
| Seriennummerntyp [serial_number_type] | |
| Gültig [valid] | |
| Quell-NAT-IP-Pool [cmdb_ci_snat_ip_pool] | |
NAT-Pool fehlgeschlagen [nat_pool_failed] |
Die Gesamtzahl der Fehler im Pool. |
HA-Gruppe [ha_group] |
|
NET-Maske [net_mask] |
|
NAT-Pool gesamt – kostenlos [nat_pool_total_free] |
Die Summe der freien Adressen im Pool. |
NAT-Pool-Gesamtnutzung [nat_pool_total_usage] |
Die Summe der verwendeten Adressen im Pool. |
NAT-Poolportnutzung [nat_pool_port_usage] |
Die Gesamtportnutzung im Pool. |
NAT-Pool-Endadresse [nat_pool_end_address] |
Die Endadresse des IP-NAT-Pools (IPv4 oder IPv6) |
NAT-Pool-Startadresse [nat_pool_start_address] |
Die Startadresse des IP-NAT-Pools (IPv4 oder IPv6) |
Konfigurationselement [cmdb_ci] |
|
CI-Beziehungen
| CI | Beziehung | CI |
|---|---|---|
| Routerschnittstelle [dscy_router_interface] | Verwendet::Verwendet von | Load Balancer-Pool [cmdb_ci_lb_a10] |
| Load Balancer-Schnittstelle [cmdb_ci_lb_interface] | Eigentümer von::Eigentum von | Load Balancer-Pool [cmdb_ci_lb_a10] |
| Load Balancer Pool-Mitglied [cmdb_ci_lb_pool_member] | Eigentümer von::Eigentum von | Load Balancer-Pool [cmdb_ci_lb_pool] |
| Load Balancer-Services [cmdb_ci_lb_service] | Verwendet von::Verwendet | Load Balancer-Pool [cmdb_ci_lb_pool] |
| Load Balancer-Services [cmdb_ci_lb_service] | Wird ausgeführt auf::Wird ausgeführt | Load Balancer-Pool [cmdb_ci_lb_a10] |
| Load Balancer-Pool [cmdb_ci_lb_pool] | Eigentümer von::Eigentum von | Load Balancer-Pool [cmdb_ci_lb_a10] |
| DNS-Name [cmdb_ci_dns_name] | Verwendet von::Verwendet | IP-Adresse [cmdb_ci_ip_address] |
| Netzwerkadapter [cmdb_ci_network_adapter] | Eigentümer von::Eigentum von | Load Balancer-Pool [cmdb_ci_lb_a10] |
| Load Balancer-Pool [cmdb_ci_lb_a10] | Eigentümer von::Eigentum von | IP-Adresse [cmdb_ci_ip_address] |
Lastenausgleichsmodul A10 [cmdb_ci_lb_a10] |
Besitzt: Im Besitz von | Quell-NAT-IP-Pool [cmdb_ci_snat_ip_pool] |
Von Service-Mapping während der Erkennung von oben nach unten erfasste Daten

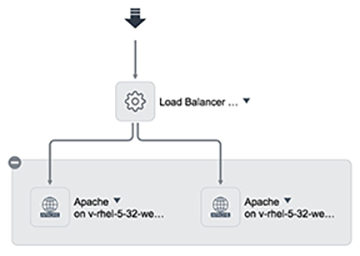

Service-Mapping erkennt die Verbindungen zwischen A10-Lastenausgleichsmodulen und Anwendungen in der Bereitstellung.
