Funktionsweise der CIM-Erkennung

Im folgenden ist der Verarbeitungsablauf für die Klassifizierung von CIM-Speichersystemen (Common Information Model) dargestellt.

Verarbeitungsablauf

1. Die Shazzam-Probe startet die Port-Probe „wbem“ als Teil der Netzwerkerkennung.
2. Die Port-Probe „wbem“ erkennt Aktivität an den Zielports SLP 427, CIM 5989 und 5988 und untersucht dann die zugehörige Liste „Service Registry-Abfragen“ unter Discovery-Definition > Anschlussprobes, für die SLP-Abfrage. Das Basissystem stellt diese Abfrage zur Erkennung des Servicetyps „service:wbem“ bereit, der das Vorhandensein eines SLP-Servers anzeigt.
3. Die Shazzam-Probe startet einen Scanner für den WBEM-Servicetyp. Der Scanner ruft Folgendes ab:
   • Die Attribute des Service vom SLP-Server
   • Die interop-Namespaces der CIM-Server im Netzwerk
4. Der Scanner hängt die gefundenen Namespace-Werte an die Ergebnisse der Port-Probe an.
5. Die Port-Probe „wbem“ hängt die enthaltenen SLP-Daten an die Probes vom Typ „CIM - Classify“ an.
6. Die Probe „CIM Classify“ verwendet diese Informationen, um die CIM-Server zu untersuchen.

   Abbildung : 1. CIM-Shazzam-Verarbeitungsdiagramm



Port-Probe „wbem“

Die Probe wbem speichert die abgerufenen Daten in der Tabelle „CIM-Klassifizierung“ [discovery_classy_cim]. Um die Port-Probe „wbem“ anzuzeigen, navigieren Sie zu Discovery-Definition > Anschlussprobes.

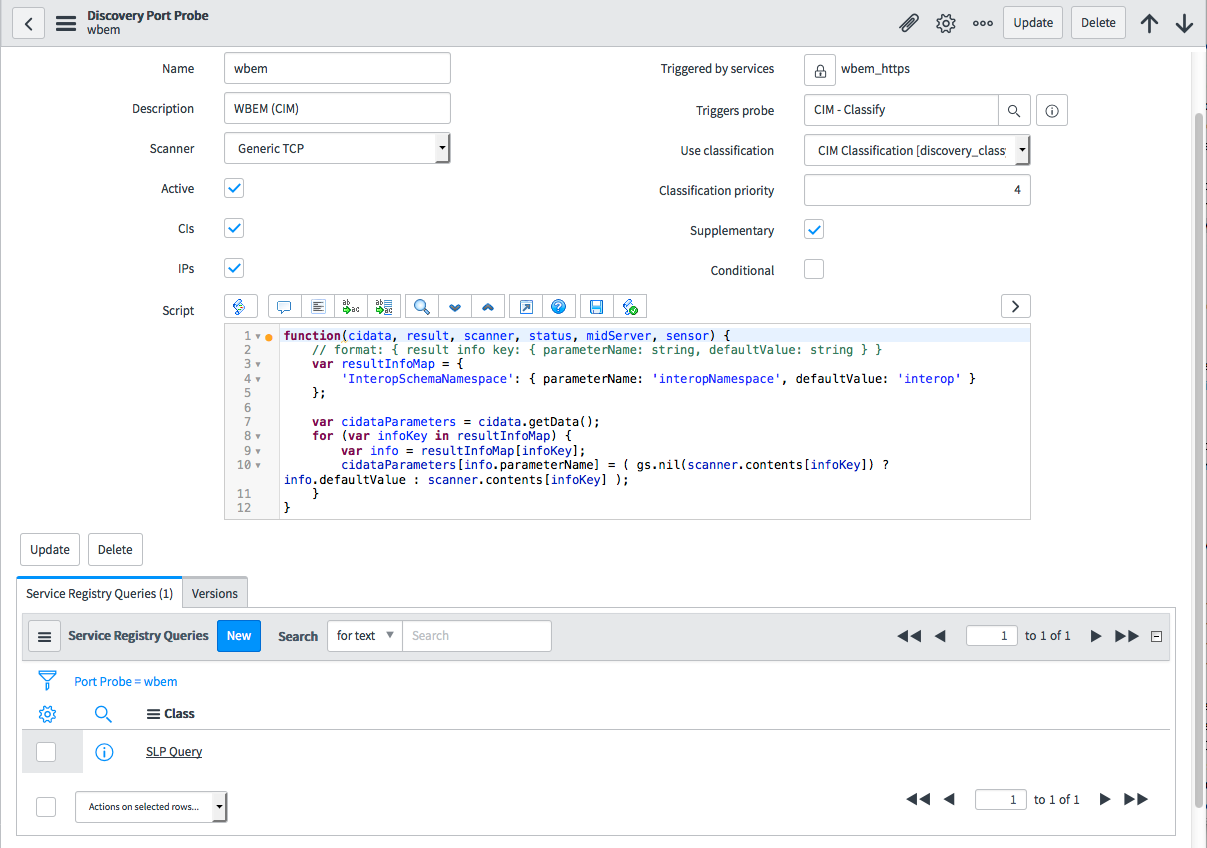

Abbildung : 2. Datensatz der Port-Probe „wbem“

SLP-Abfrage

Die SLP-Abfrage erkennt den Service wbem (service:wbem) auf einem SLP-Server und erfasst seine Attribute. Öffnen Sie zum Anzeigen des SLP-Abfragedatensatzes den Datensatz der Port-Probe „wbem“, und wählen Sie SLP-Abfrage in der zugehörigen Liste Service- Registry-Abfragen aus.

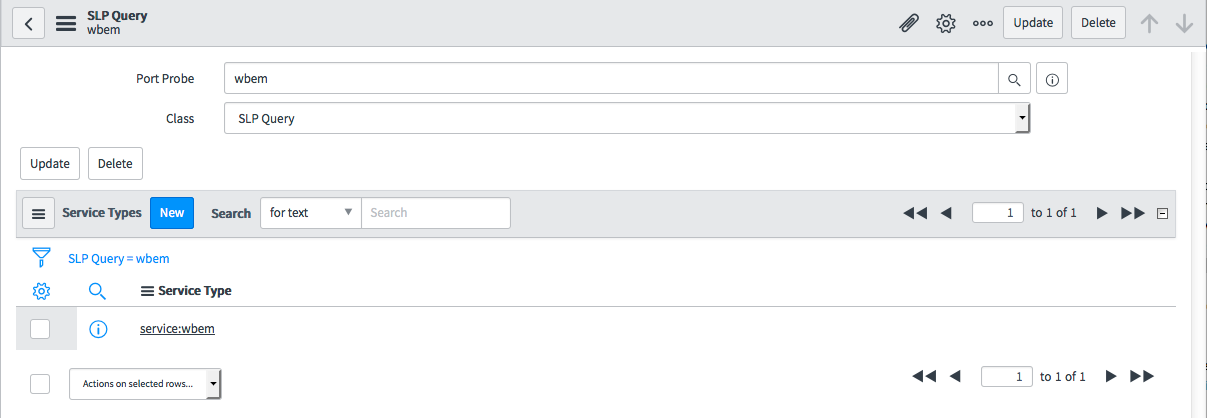

Abbildung : 3. Datensatz der SLP-Abfrage

Probe „CIM - Classify“

Die Port-Probe „wbem“ hängt die enthaltenen SLP-Daten einschließlich Namespaces an der Probe „CIM - Classify“ an, bevor er diesen startet. Die CIM-Klassifizierungs-Probe extrahiert VMware ESX-Seriennummern und Connector-Beziehungen zwischen den SAN- und NAS-Komponenten von CIM-Servern im Netzwerk.

Um auf die CIM-Klassifizierungs-Probe zuzugreifen, navigieren Sie zu Discovery-Definition > Probes und wählen Sie in der Liste der Probes CIM - Classify aus.

Hinweis:

Die Systemeigenschaft mid.cim.interop.namespace vier Standardspeicher-Namespaces:

• interop
• root/interop
• root/pg_interop
• pg_interop

Wenn Sie mehrere Speicheranbieter mit benutzerdefinierten Namespaces verwenden, die nicht als einer der Standardwerte angegeben sind, fügen Sie die neuen Namespaces der durch Kommas getrennten Liste in dieser Eigenschaft hinzu. Wenn Sie einen der Standard-Namespaces weiterhin verwenden möchten, müssen Sie diese in die Eigenschaft aufnehmen.

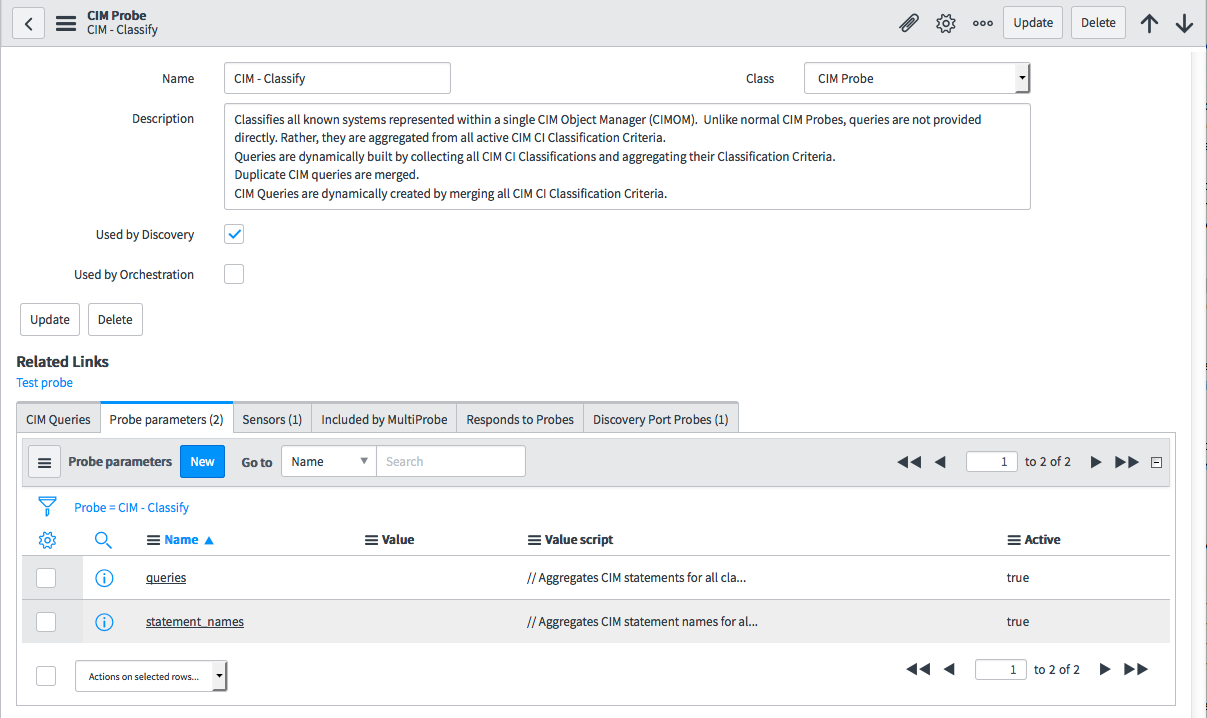

Abbildung : 4. Datensatz der Probe „CIM - Classify“

SMI-S- und CIM-Probes und -Sensoren

Tabelle : 1. SMI-S- und CIM-Probes und -Sensoren

Probe/Sensor	Beschreibung
CIM - Identity	Identifiziert ein System über CIM mithilfe von SMI-S
SMI - Array - Controllers	Ruft Controller-Informationen ab
SMI - Array - Disks	Ruft Informationen zum Speicherdatenträger ab
SMI - Array - File Shares	Listet NAS-Dateifreigaben von einem Speicherserver auf
SMI - Array - Pools	Ruft Speicherpools ab
SMI - Array - Ports	Ruft Speicherports ab
SMI - Array - Volumes	Ruft Speichervolumes ab
SMI - Fabric	Ruft SANs, Fabrics, Zonensätze, Zonen, Zonenaliase, Endpunkte und Verbindungen ab
SMI - Fibre Channel Switch	Ruft FC-Switches ab
SMI - NAS Head - Component Systems	Ruft alle virtuellen Dateiserver in einem NAS-Head-Profil ab
SMI - NAS Head - File Server IPs	Ruft IP-Adressen für jeden NAS-Dateiserver ab
SMI - NAS Head - File Servers	Ruft NAS-Dateiserver wie Common Internet File System (CIFS) und Network File System (NFS) ab
SMI - NAS Head - File Shares	Ruft Dateifreigaben für jeden NAS-Dateiserver ab
SMI - Storage Server	Ruft SAN- und NAS-Arrays und -Server ab
SMI - WBEM Service	Ruft Informationen zum WBEM-Service wie Profile und die SMI-S-Version ab
