Erstellen Sie Ihren ersten Indoor Mapping -Campus, und fügen Sie ihm mit Indoor Mapping Map Studio einige Gebäude und Stockwerke hinzu. Importieren Sie Ihre CAD- und Rasterbildquelldateien, um Ihre Campus-Konfiguration abzuschließen.
Vorbereitungen
Installieren Sie Indoor Mapping, und konfigurieren Sie grundlegende Informationen über Ihren Campus, Ihr Gebäude oder Ihre Stockwerke in Map Studio, indem Sie die Stockwerksplanquellen importieren.
Hinweis:
AutoCAD-Quelldateien (DWF oder DXF) oder Rasterbilddateien (PNG) in Map Studio hochladen und importieren
Bevor Sie Map Studio verwenden, vergewissern Sie sich, dass Ihre Stockwerkspläne die folgenden Richtlinien erfüllen:
Um einen Campus zu erstellen, wählen Sie die Registerkarte Erste Schritte.
Füllen Sie die Felder des Formulars aus.
Tabelle : 1. Fügen Sie eine Adresse hinzu
Feld
Beschreibung
Land
Land oder Region, in der sich der Campus befindet.
Campusname
Name des Campus.
Adresse
Genaue Adresse des Campusstandorts, wie auf der Karte angezeigt.
Wahlweise: Wählen Sie Bearbeiten aus, um den Namen und die Adresse des Campus zu bearbeiten.
Wählen Sie Fortfahren, um Ihr erstes Gebäude hinzuzufügen.
Geben Sie den Gebäudenamen an.
Gebäudeadresse ist vorab ausgefüllt.
Klicken Sie auf Fortsetzen.
Geben Sie den Namen des Gebäudes und die Adresse ein.
Klicken Sie auf Speichern.
Gebäudegrenzen werden automatisch berechnet.

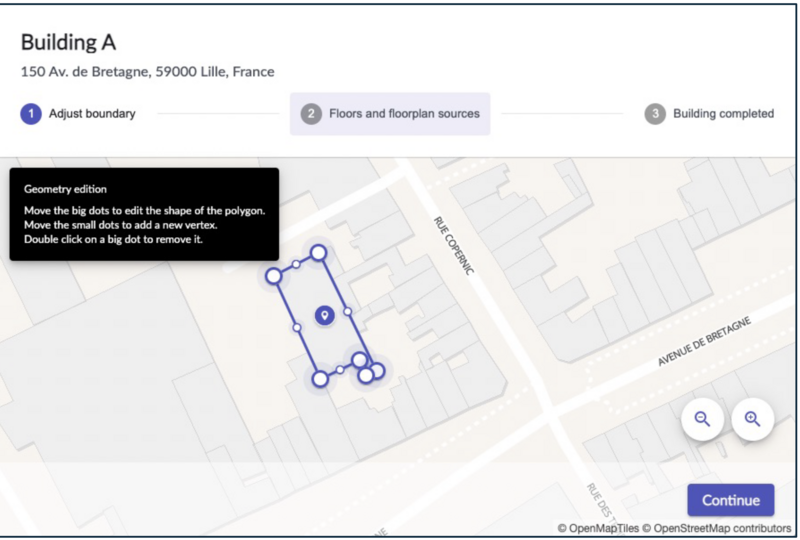

Wahlweise: Falls Sie Ihr neu erstelltes Gebäude nicht auf der Karte finden können, wird der folgende Bildschirm angezeigt:
Abbildung : 1. Gebäudestandort in Map Studio angezeigt
Wählen Sie Fortsetzen.
Hinweis:
Ihr Polygon muss sich mindestens um das Gebäude befinden. Es muss nicht mit der genauen Form des Gebäudes übereinstimmen.
In dieser Phase können Sie zusätzliche Gebäude hinzufügen oder die Details vorhandener Gebäude bearbeiten.
Wählen Sie +Gebäude hinzufügen aus, um zusätzliche Gebäude auf Ihrem Campus zu erstellen.
Navigieren zu Arbeitsplatz verwalten > Stockwerk und Grundrisse um Ihrem Gebäude ein oder mehrere Stockwerke hinzuzufügen.
Wählen Sie Ihr Gebäude aus.
Hinweis:
Stellen Sie sicher, dass Sie ein Gebäude auswählen, da Sie Dateien auf Campus-Ebene hochladen können. Wenn Sie ein Gebäude auswählen, ist es auf allen Ebenen sichtbar, da Sie Ihre Dateien nur auf der Außenebene importieren können.
Wählen Sie Stockwerk hinzufügen.
Füllen Sie die Felder des Formulars aus
Tabelle : 2. Ein Stockwerk hinzufügen
Feld
Beschreibung
Gebäude
Name oder Nummer des Gebäudes, in dem sich das Stockwerk befindet.
Nummer
Stockwerk. Nimmt eine Ganzzahl oder einen numerischen Wert an.
Name
Stockwerkname oder -titel
Titel
Titel, der im Stockwerks-Controller angezeigt wird.
Klicken Sie auf Erstellen.
Wiederholen Sie die Schritte 16–18 für jedes Stockwerk Ihres Gebäudes.
Navigieren Sie zu „Arbeitsplatz verwalten > Campus und Gebäude.
Es ist wichtig, dass Ihr Campus umfasst oder seine Grenzen für alle Gebäude gut angepasst sind. Die Grenzen werden automatisch angepasst. Weitere Informationen finden Sie unter Arbeiten mit dem Grenzen-Editor.
Ihr Campus ist konfiguriert.
Nachdem Ihr Campus und Ihre Gebäude erstellt wurden, können Sie mit dem Import Ihrer CAD-Dateien oder Quelldateien für Rasterbilder des Stockwerksplans beginnen.
Navigieren Sie in Map Studio zu Arbeitsplatz verwalten > Stockwerke und Stockwerkspläne.
Suchen Sie Ihr Stockwerk, in das Sie Ihre CAD- oder Rasterdatei hochladen möchten.
(Optional) In dieser Phase können Stockwerkspläne als AutoCAD- (DXF/DWG) oder Rasterbilddatei-Quellen (PNG) hochgeladen und importiert werden. Sie können die Dateien auch nach dem Erstellen eines Campus importieren. Stellen Sie sicher, dass Sie die Designrichtlinien gelesen haben, bevor Sie die Quellen in Map Studio importieren. Weitere Informationen zum Importieren finden Sie unter Importieren Sie CAD-Dateien in Map Studio und Importieren Sie Rasterdateien.
Wählen Sie nach dem Import einer CAD- oder Rasterdatei Arbeitsplatz verwalten und anschließend Übersichtaus.
Wählen Sie das von Ihnen erstellte Gebäude aus.
Ihre Karte ist in Map Studio konfiguriert und verfügbar.
