Explorer l’analyseur d’architecture
Vous pouvez utiliser l’analyseur d’architecture dans pour Espace de travail de l'architecture d'entreprise explorer et analyser visuellement les relations entre les entités architecturales.
L’analyseur d’architecture est un outil d’exploration léger pour une analyse rapide à la demande. Vous pouvez l’utiliser lorsque vous souhaitez analyser rapidement les relations entre entités et comprendre les dépendances sans avoir à gérer un diagramme versionné.

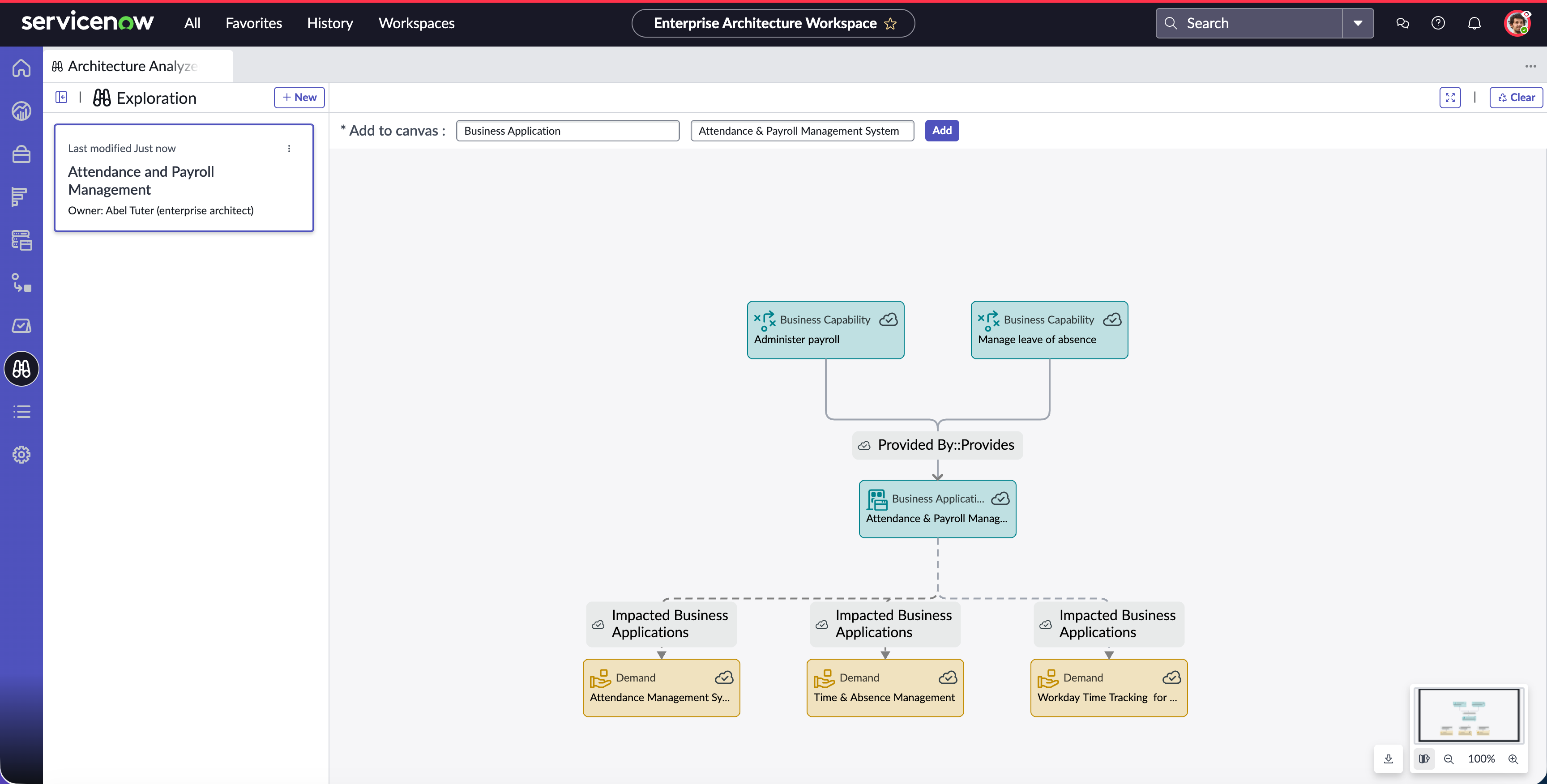

L’analyseur d’architecture met à votre disposition un canevas d’exploration interactif pour visualiser les relations entre les entités architecturales telles que les applications d’entreprise, les options d’entreprise, les services d’application et les objets d’informations. En mappant les relations en amont et en aval, vous pouvez également évaluer l’impact des changements architecturaux et effectuer une analyse d’architecture de haut niveau.
Les explorations sont enregistrées automatiquement, ce qui vous permet de poursuivre votre analyse là où vous vous étiez arrêté la dernière fois.
- Ajouter des entités architecturales et visualiser leurs relations

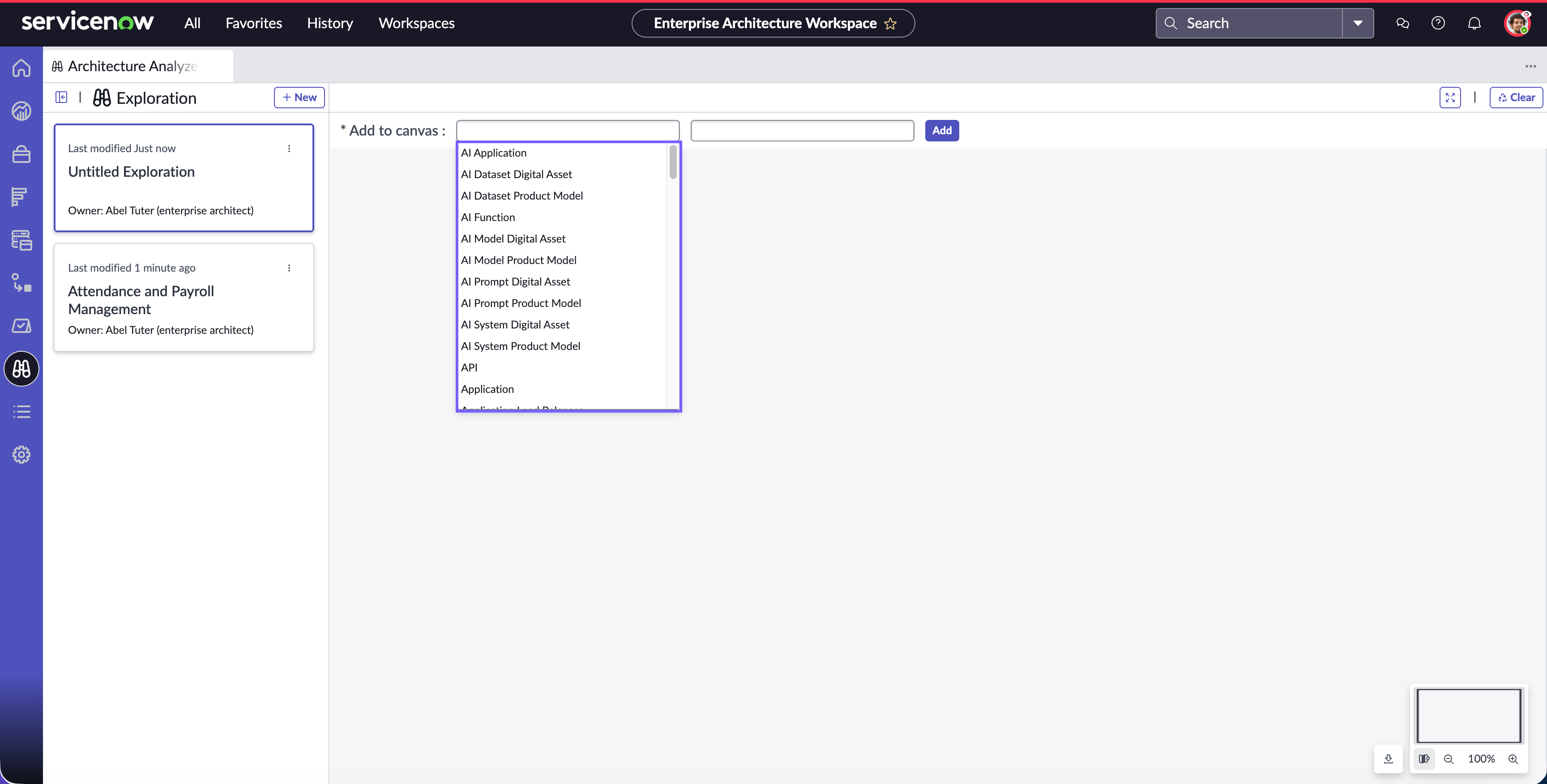

- Ajoutez n’importe quel type d’entité architecturale pris en charge au canevas en sélectionnant la classe d’entité et en recherchant un enregistrement spécifique

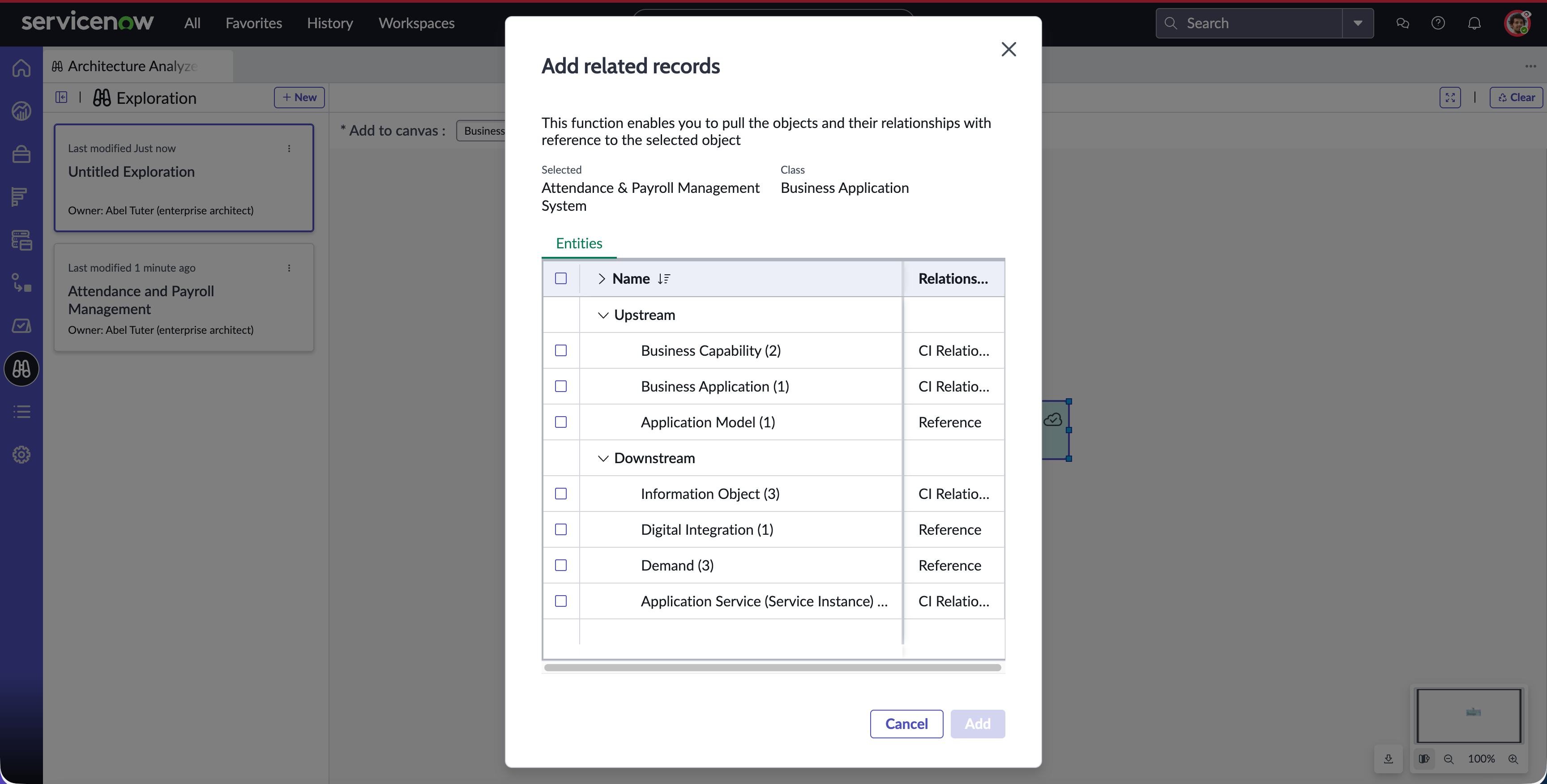

- Développer l’analyse en ajoutant des enregistrements connexes en amont et en aval à partir de n’importe quel élément du canevas
- Ajustez l’affichage du canevas en fonction de vos besoins en effectuant les opérations suivantes :
- Pour masquer le volet de navigation de gauche et les zones Ajouter à la zone de travail , sélectionnez l’icône activer/désactiver le plein écran (icône
) - Pour masquer uniquement le volet de navigation de gauche, sélectionnez l’icône activer/désactiver la barre latérale (icône
) - Pour effacer toutes les entités du canevas et les sélections effectuées dans les zones Ajouter au canevas , sélectionnez le bouton Effacer (icône du
) - Pour télécharger le canevas d’exploration au format image, sélectionnez l’icône Télécharger en tant qu’image (icône
)
