Formulaire d’élément de bibliothèque de formes
Associez un élément de forme et son action de diagramme à une bibliothèque de formes afin que la forme soit disponible dans le Modélisation et visualisation d'entreprise.
Champs du formulaire Élément de bibliothèque de formes
| Champ | Description |
|---|---|
| Info-bulle | Texte à afficher sur l’image ou la forme. |
| Action du diagramme | Sélectionnez l’action de diagramme que vous avez créée pour l’associer à cet élément de forme. |
| Icône Maintenant | Entrez le nom de l’icône ou de l’image avec les détails de son extension. |
| Application | Nom de l’application à laquelle la bibliothèque de formes est associée. Ce champ est renseigné automatiquement comme Global et ne peut pas être modifié. |
| Bibliothèque de formes | Sélectionnez la bibliothèque de formes que vous souhaitez associer à cette forme. |
| Domaine | Nom du domaine. Utilisez l’icône de recherche pour sélectionner un nom de domaine. |
| Nom | Entrez un nom pour la forme à afficher dans le Modélisation et visualisation d'entreprise. |
| Configuration de l'entité | (Facultatif) Sélectionnez une entité si vous souhaitez associer cette forme à une entité existante. Cette configuration associe la forme à la table d’entité dans la base de données. |

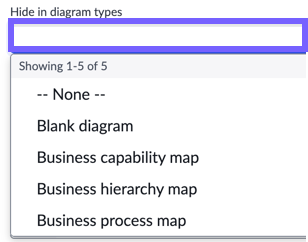

| Masquer dans les types de diagrammes | (Facultatif) Sélectionnez le type de diagrammes pour lesquels vous souhaitez masquer cet élément de forme. |
| Métadonnées | Entrez les métadonnées pour remplir la couleur de la forme. Exemple de métadonnées : |
| Ordre | Entrez un nombre pour définir l’ordre de l’élément de forme dans la bibliothèque de formes. |
