Convertir une forme en forme de groupe

Les formes de groupe vous permettent de combiner plusieurs formes connexes dans un seul conteneur pour améliorer l’organisation et la clarté des diagrammes. Il est utile pour représenter des regroupements logiques tels qu’un ensemble d’applications sous une capacité métier et des processus connexes sous une étape de flux de valeur.

Avant de commencer

Rôle requis : sn_apm.apm_user

Pourquoi et quand exécuter cette tâche

Vous pouvez convertir toutes les formes générales en formes de groupe, à l’exception des formes telles que l’acteur, le post-it et la jonction.

Procédure

1. Accédez à la Espaces de travail > Espace de travail de l'architecture d'entreprise.
2. Ouvrez la page Modélisation en sélectionnant l’icône ( Modélisation et visualisation d'entreprise ).
3. Créez un diagramme vide ou ouvrez un diagramme existant.
4. Ajoutez une forme à partir de la section Formes générales .

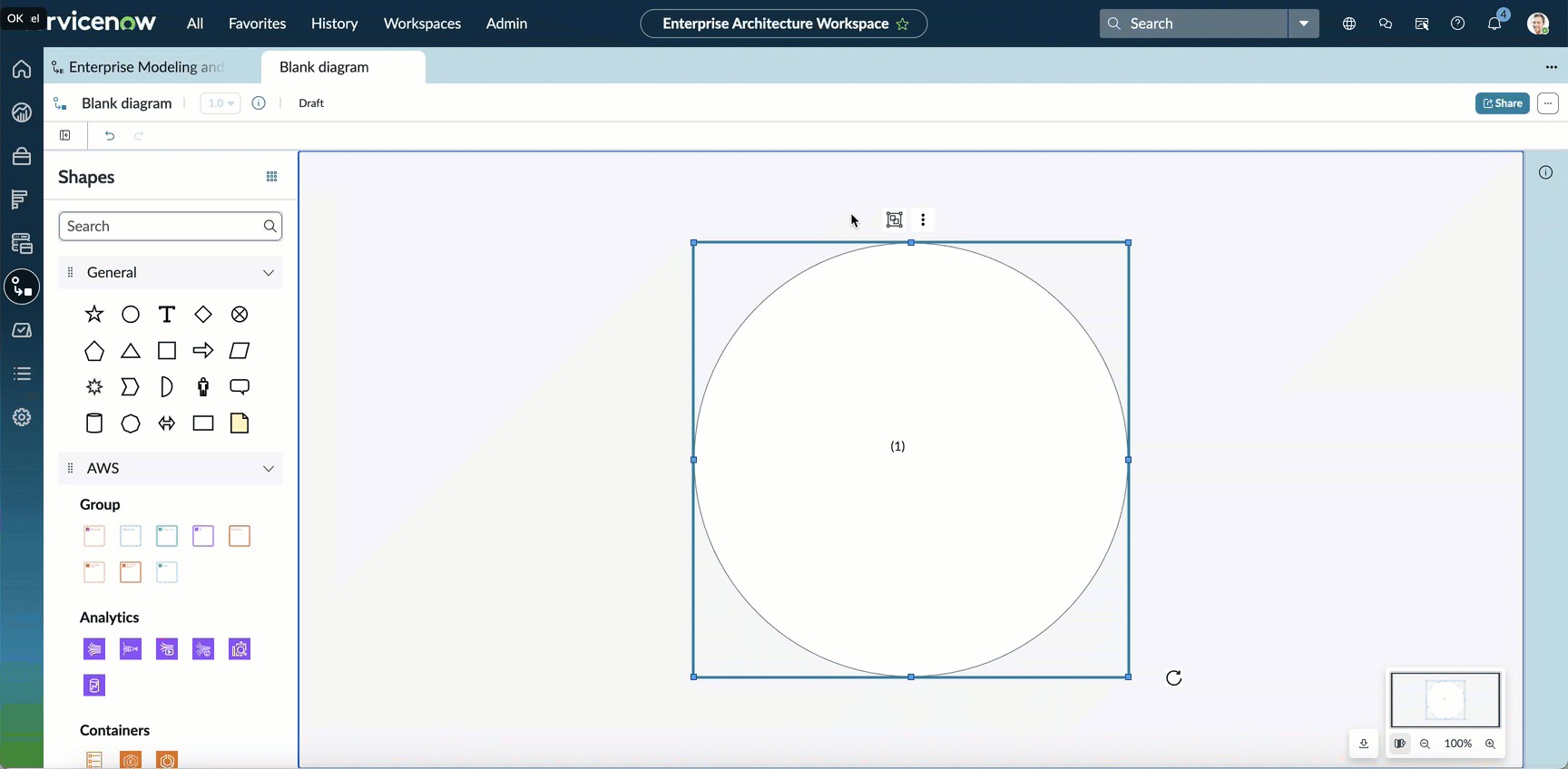

5. Sélectionnez l’icône Convertir en forme groupable .
   La forme devient une forme de conteneur. Vous pouvez ajouter d’autres éléments dans la forme. La forme parent et les formes enfant se comportent comme un seul groupe.

   Remarque :

   Pour dissocier et en faire une forme normale, sélectionnez l’icône Revenir à la forme normale .
