Connecteur du graphe de services pour Nokia Altiplano

Utilisez le contrôleur SDN Réseau du Connecteur du graphe de services pour Nokia Altiplano Access pour transférer les données du logiciel Nokia Altiplano vers votre instance ServiceNow à l’aide des API REST.

Service Graphs Connector for Nokia Altiplano extrait les données d’inventaire des actifs (ressources réseau physiques) de la base de données de Nokia Altiplano.

Demander des applications dans l'App Store

Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Store notes de publication relatives à l'historique des versions.

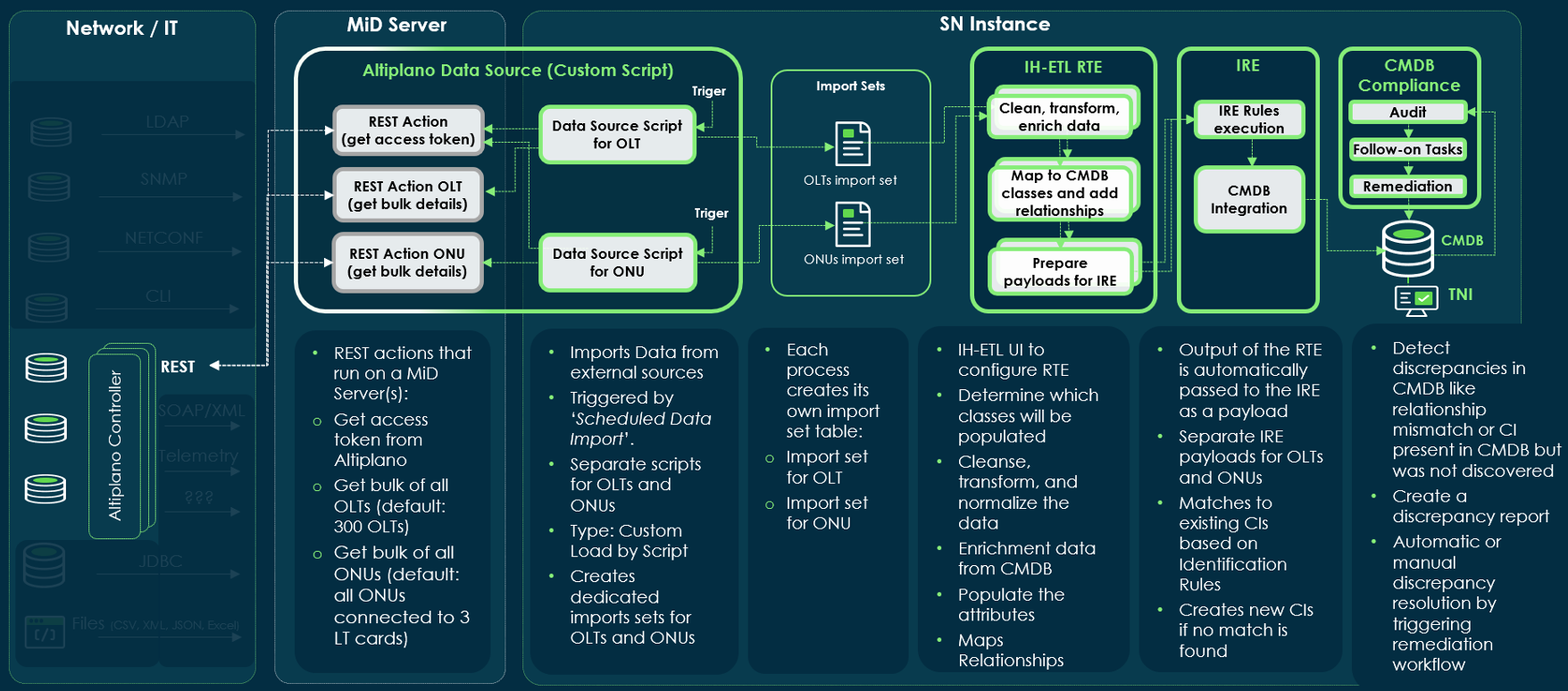

Nokia Altiplano SGC Architecture

Source de données définie comme suit :

• Chargement personnalisé par script
• Données dans une colonne unique

Pour obtenir une vue d’ensemble de la technologie du connecteur du graphe de services, reportez-vous à la section Getting started with Service Graph Connectors.

Versions prises en charge

Versions minimales de la manette Nokia Altiplano prise en charge : 24.6.

Cas d'utilisation

Voici des exemples d’utilisation du Connecteur du graphe de services de Nokia Altiplano :

• Le connecteur du graphe de services Nokia Altiplano peut être utilisé pour extraire des données du contrôleur d’accès Nokia Altiplano via REST API (via un serveur MID), confirmant que la CMDB est remplie d’informations précises et à jour sur les ressources réseau physiques telles que les OLT et les ONT, entre autres. Cette intégration fournit une vue des ressources réseau et de leurs relations alignée sur le modèle de télécommunication.
• Capacités futures : Dans les versions à venir, le connecteur du graphe de services de Nokia Altiplano étend ses capacités pour découvrir non seulement les ressources physiques, mais aussi les ressources logiques et les services/connexions, permettant ainsi une vue plus complète des aspects physiques et logiques du réseau. Il prend également en charge la découverte pilotée par les événements, où le contrôleur Altiplano notifie l’instance ServiceNow (via le serveur MID) d’un changement et déclenche séquentiellement une tâche de découverte.
• Capacité de configurer et d’enregistrer des calendriers de synchronisation.

Configuration guidée

La configuration guidée pour Service Graphs Connector for Nokia Altiplano fournit une séquence organisée de tâches pour configurer l’intégration sur votre instance. Pour accéder à la configuration guidée, reportez-vous à la section Configurer Connecteur du graphe de services pour Nokia Altiplano.

Tableau de bord des intégrations CMDB

L’application du magasin Éléments communs d’intégration pour CMDB fournit un tableau de bord avec une vue centrale de l’état, des résultats de traitement et des erreurs de traitement de tous les connecteurs du graphe de services installés. Vous pouvez afficher les mesures pour toutes les exécutions d’intégration. Vous pouvez filtrer la vue selon une intégration, une durée ou une exécution d’intégration spécifiques. Pour plus d’informations sur la surveillance des intégrations SolarWinds dans le tableau de bord des intégrations CMDB, reportez-vous à la section Integration Commons for CMDB.

Ensembles de données à importer

Les ensembles de données à importer sont l’entrée pour le Centre d’intégration ETL, où les cartes de transformation créent et modélisent des relations. Lorsque les données sont chargées dans le jeu d’importation, le processus de transformation est déclenché.

Avant de commencer

Rôle requis : admin

Procédure

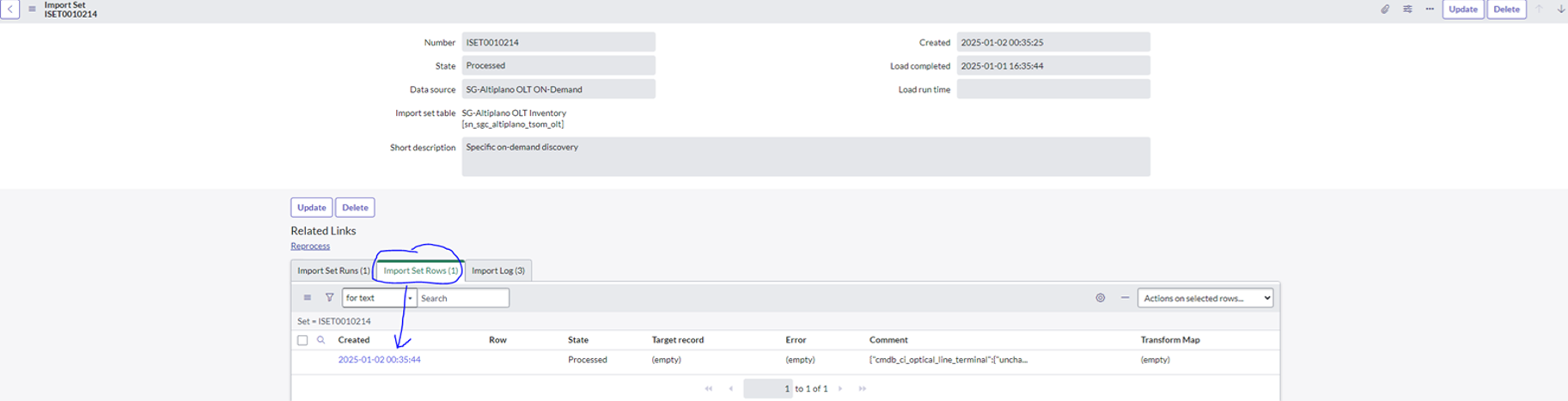

Accédez à Tous > Ensembles de données à importations système > Administration > Ensembles de données à importer.

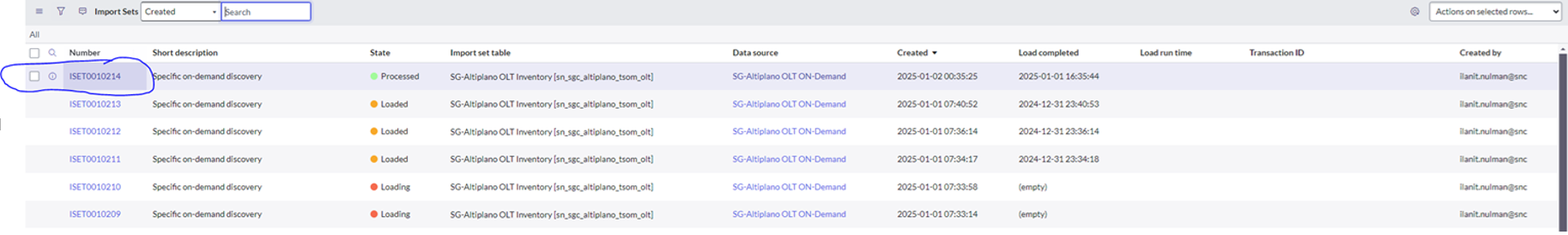

Le script de source de données crée automatiquement des tables intermédiaires.

Mappage de données

Les données provenant de sources de données dans le logiciel Nokia Altiplano sont mappées et transformées en tables CMDB ServiceNow à l’aide du moteur de transformation robuste (RTE). Les données sont insérées dans ServiceNow CMDB à l’aide du moteur Identification et rapprochement (IRE).

Une fois la configuration guidée terminée, vous pouvez configurer l’intégration pour extraire périodiquement des données du logiciel SolarWinds.

Les données sont chargées dans des tables intermédiaires, puis insérées dans les tables cibles CMDB suivantes avec les relations suivantes :

Mappage des CI CMDB et des relations CI (couche physique)

Éléments CI	Relations CI
OLT CI	L’appareil OLT est représenté par le CI OLT. Nom de la table : cmdb_ci_optical_line_terminal Le CI OLT contient des CI d’emplacement.
ONT CI	L’appareil ONT est représenté par le CI ONT. Nom de la table : cmdb_ci_optical_network_terminal Le CI ONT contient des CI d’interface réseau. Les CI d’interface réseau ONT sont contenus dans le CI ONT.
CI de logement	Les emplacements de châssis sont représentés par le CI de l’emplacement. Nom de la table : cmdb_ci_container_slot Le CI d’emplacement est contenu par le CI OLT. Le CI d’emplacement contient le CI de carte d’interface (cartes LT/NT, ventilateurs/blocs d’alimentation).
CI de sous-emplacement	Les cages de cartes LT/NT sont représentées par le CI de sous-emplacement. Nom de la table : cmdb_ci_container_subslot Le CI du sous-emplacement est contenu dans le CI de la carte LT OLT. Le CI du sous-emplacement est contenu par le CI de la carte OLT NT. Le CI du sous-emplacement contient le CI de la carte d’interface (cartes émetteur-récepteur).
CI de carte d’interface	Les cartes LT et NT sont représentées par le CI de la carte d’interface. Les cartes émetteurs-récepteurs sont représentées par le CI de carte d’interface. Les unités de ventilateur et d’alimentation sont représentées par le CI de la carte d’interface. (Les CI des cartes spéciales, des ventilateurs et des blocs d’alimentation pourraient être modifiés dans les prochaines versions). Nom de la table : cmdb_ci_interface_card La carte LT contient les CI des sous-emplacements. La carte NT contient les CI des sous-emplacements. Cartes NT CI contient des CI d’interface réseau Les CI des cartes émetteurs-récepteurs LT/NT contiennent des CI d’interface réseau. Le CI de la carte LT/NT est contenu dans le CI des emplacements LT/NT. Le CI de la carte émetteur-récepteur LT est contenu dans le CI de sous-emplacement (carte LT). Le CI de la carte émetteur-récepteur NT est contenu dans le CI du sous-emplacement (carte NT).
CI d’interface réseau	Les ports d’accès PON de la carte LT ainsi que les ports réseau de la carte NT sont représentés par le CI d’interface réseau. Nom de la table : cmdb_ci_ni_interface CI d’interface réseau contenus par les CI de l’émetteur-récepteur LT/de l’émetteur-récepteur NT/des cartes NT. Le CI d’interface réseau ONT est contenu par les CI ONT.

Vous pouvez utiliser l’application Centre d’intégration ETL pour afficher et gérer les cartes de données.

Pour plus d'informations, consultez IntegrationHub ETL.

xNF pris en charge

• Lightspan MF-2 (OLT)
• Lightspan ISAM FX-4 (OLT)
• Lightspan XS-010X-Q (ONT.)
• Lightspan XS-010X-R (ONT.)

Propriétés système spéciales

Connecteur du graphe de services pour Nokia Altiplano installe des propriétés système spéciales qui contrôlent divers comportements de l’application.

Avant de commencer

Rôle requis : admin

Procédure

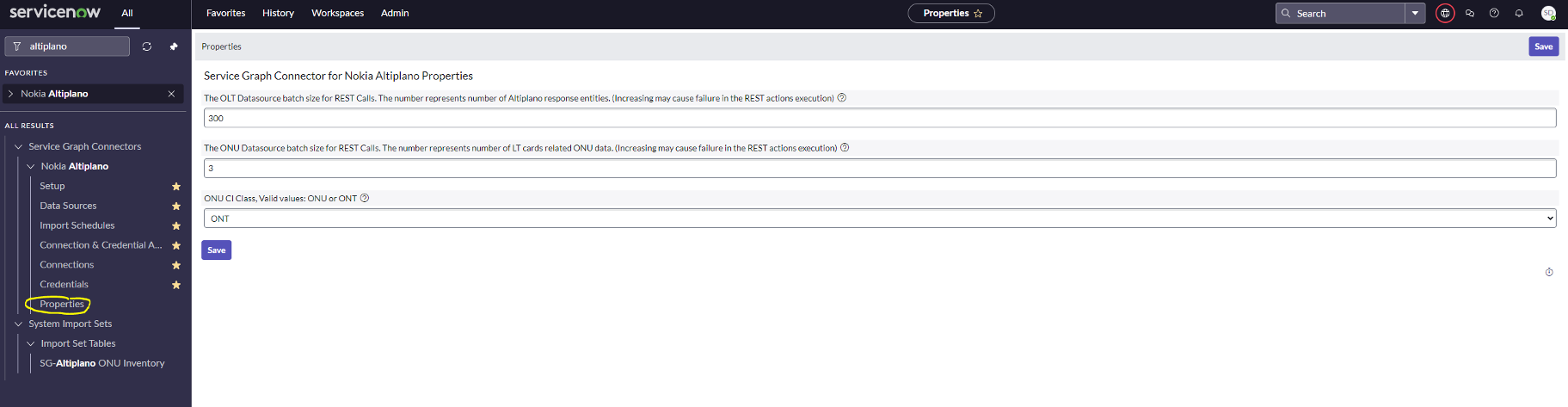

Accédez à Tous > Connecteurs du graphe de services > Nokia Altiplano > Propriétés.

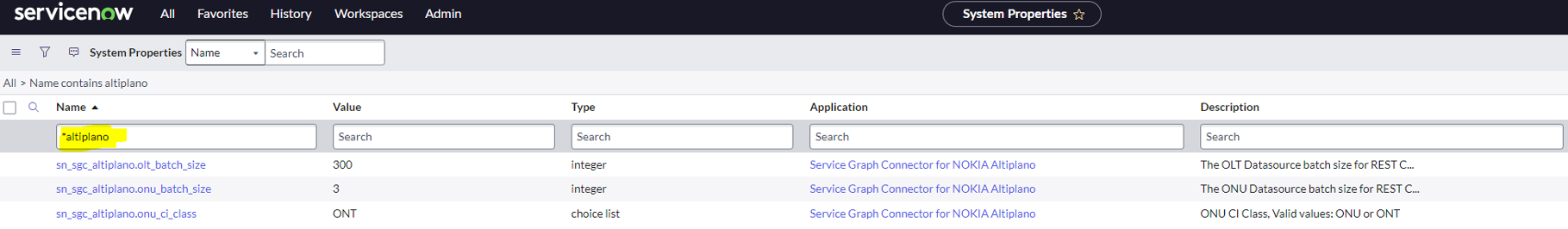

Vous pouvez également accéder à ces propriétés en saisissant sys_properties.list et en filtrant par le nom « *altiplano ».

Tableau 1. Propriétés système de Nokia Altiplano SGC

Nom de la propriété	Valeur recommandée/par défaut	Description
sn_sgc_altiplano.olt_batch_size	300	Taille du lot de la source de données OLT pour les appels REST. Ce nombre représente le nombre d’entités de réponse d’Altiplano. (Une augmentation peut entraîner une défaillance de l’exécution des actions REST)
sn_sgc_altiplano.onu_batch_size	3	Taille du lot de la source de données ONU pour les appels REST. Ce nombre représente le nombre de cartes LT associées aux données ONU. (Une augmentation peut entraîner une défaillance de l’exécution des actions REST)
sn_sgc_altiplano.onu_ci_class	ONT	Classe CI ONU, valeurs valides : ONU ou ONT

Exemples de récupération de données de Nokia Altiplano via l’API REST

Exemples de récupération de données de Nokia Altiplano via l’API REST.

Format d’URL

URL versionnée : POST : altiplano-indexsearch/latestcompleted-inv/_search

Pour OLT

{
    "_source": [
        "deviceAVmetadata",
        "inventorymetadata",
        "inventorydata.ietf-hardware:hardware",
        "inventorydata.ietf-hardware:hardware-state",
        "inventorydata.nokia-state:state"
    ],
    "sort": [{"_id": {"order": "asc"}}],
    "from": 0,
    "size":300
}

Pour ONU

{
      "query": {
            "bool": {
                "should": [
                    {
                        "exists": {
                            "field": "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number"
                        }
                    }
                ]
            }
    },
    "_source": [
         "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number",
        "inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.root.ietf-hardware-mounted:hardware-state",
        "inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.name"
     ],
    "sort": [{"_id": {"order": "asc"}}],
    "from": 0,
    "size": 3
}
