Modèle de routeur de télécommunication Cisco 7613
L’application ServiceNow Telecom Discovery utilise le modèle de détection de routeur Cisco 7613 pour trouver le Cisco 7613 basé sur SNMP dans le réseau. La détection de certaines de ces ressources nécessite la mise à jour des modèles de détection de télécommunications (modèles TSOM) à partir du ServiceNow Store.
Découverte de télécommunication utilise les modèles de découverte de télécommunications pour exécuter la découverte horizontale. Ce modèle de détection de télécommunications utilise un ensemble de demandes SNMP pour rechercher, classer et détecter les éléments de réseau.
Le modèle de routeur Cisco 7613 de télécommunication fait partie de l’application Modèles de détection des télécommunications (sn_tsom_patterns), qui fait partie de TSOM Visibility.
Demander des applications dans l'App Store
Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.
Prérequis
- Abonnement à TSOM.
- Vérifiez que vos périphériques de routeur réseau disposent d’un accès SNMP.
- Sur l’instance ServiceNow, configurez les informations d’identification SNMP. Pour plus d'informations, consultez SNMP support for Discovery.
- Pour la configuration des modèles TSOM, reportez-vous à la section Configurer les schémas de découverte des télécommunications (TSOM).
CI CMDB impactés et relations CI (couche physique)
| Éléments CI | Relations CI |
|---|---|
| CI de routeur IP |
L’appareil de routeur IP est représenté par le CI du routeur IP. Nom de la table : cmdb_ci_ip_router Le CI du routeur IP contient des emplacements ou des interfaces réseau. |
| CI de logement |
Les emplacements sont représentés par le CI de l’emplacement. Nom de la table : cmdb_ci_container_slot L’emplacement est contenu par le routeur IP. Le CI de l’emplacement contient la carte d’interface. |
| CI de sous-emplacement |
Les sous-emplacements sont représentés par le CI du sous-emplacement. Nom de la table : cmdb_ci_container_subslot Le sous-emplacement est contenu dans le CI de la carte d’interface. Le CI du sous-emplacement contient le CI de la carte d’interface. |
| CI de carte d’interface |
Différents types de cartes sont représentés par le CI de carte d’interface. Les ventilateurs et les blocs d’alimentation sont également représentés par le CI de la carte. Nom de la table : cmdb_ci_interface_card Les cartes d’interface sont contenues dans des emplacements ou des sous-emplacements. Les cartes d’interface peuvent contenir une interface réseau ou des sous-emplacements. |
| CI d’interface réseau |
Tout type d’interface réseau est représenté par le CI d’interface réseau. Nom de la table : cmdb_ci_ni_interface L’interface réseau est contenue par la carte d’interface et le routeur IP. |
Classification des xNF pour ce modèle
Pour accéder à la liste complète des OID qui seront classifiés.
Avant de commencer
Rôle requis : admin
Nom du classifieur : routeur réseau standard.
Procédure
-

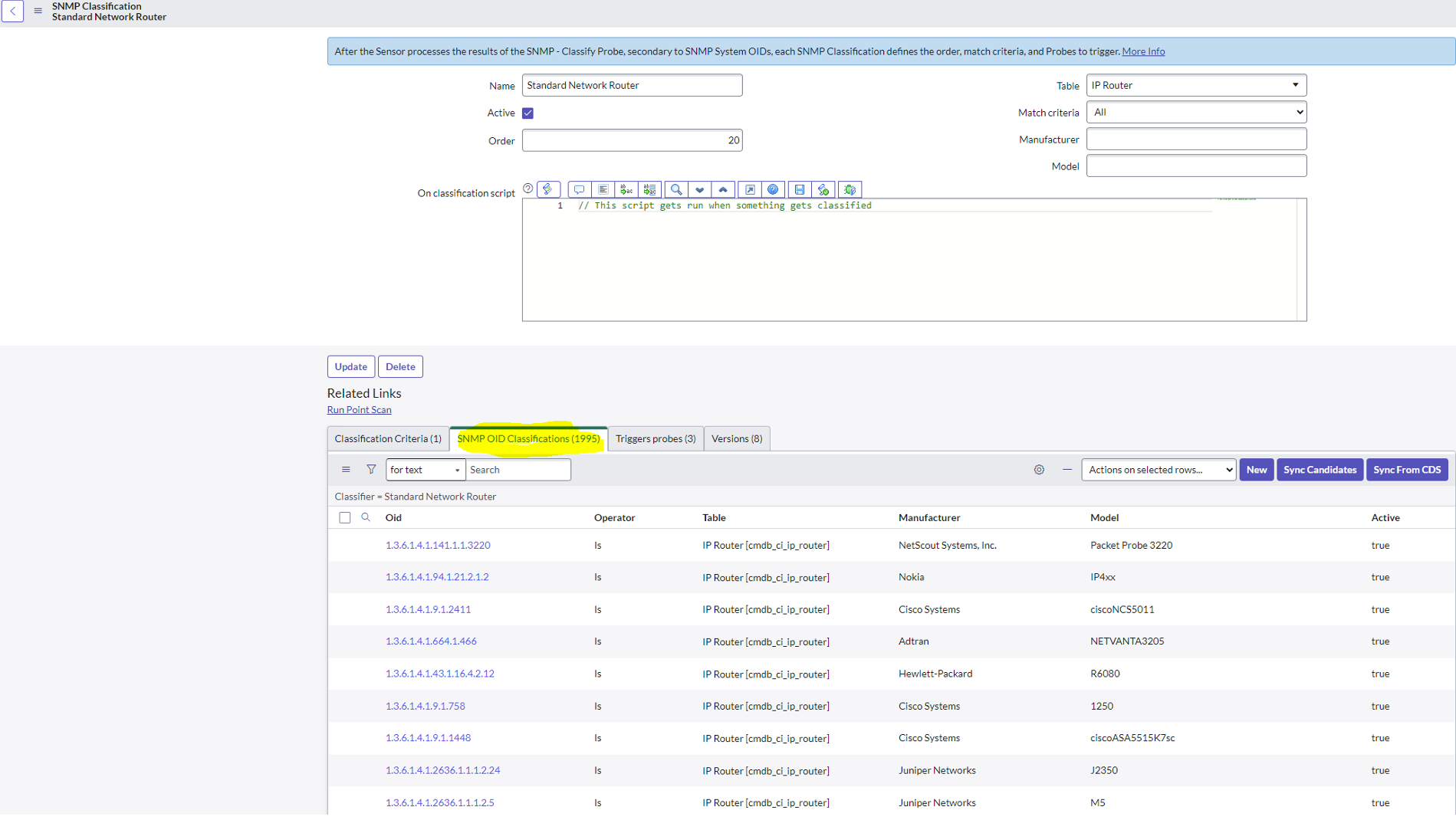

Ouvrez l’onglet Classifications OID SNMP et consultez la liste des OID. Remarque :
Pour plus d’informations sur l’ajout d’OID supplémentaires au classifieur, reportez-vous à la section Découverte des télécommunications à l’aide des modèles de découverte des télécommunications.
La liste des OID spécifiques pour appeler ce modèle :Fournisseur Modèle OID Modèle Cisco 7613 1.3.6.1.4.1.9.1.528 Routeur de télécommunication Cisco 7613 Tables MIB utilisées sur un xNF :- SystemMIB
- EntitéPhysiqueMIB
- IfMIB
- IfXMIB
- IpMIB
