ビジネスプロセスモデリング

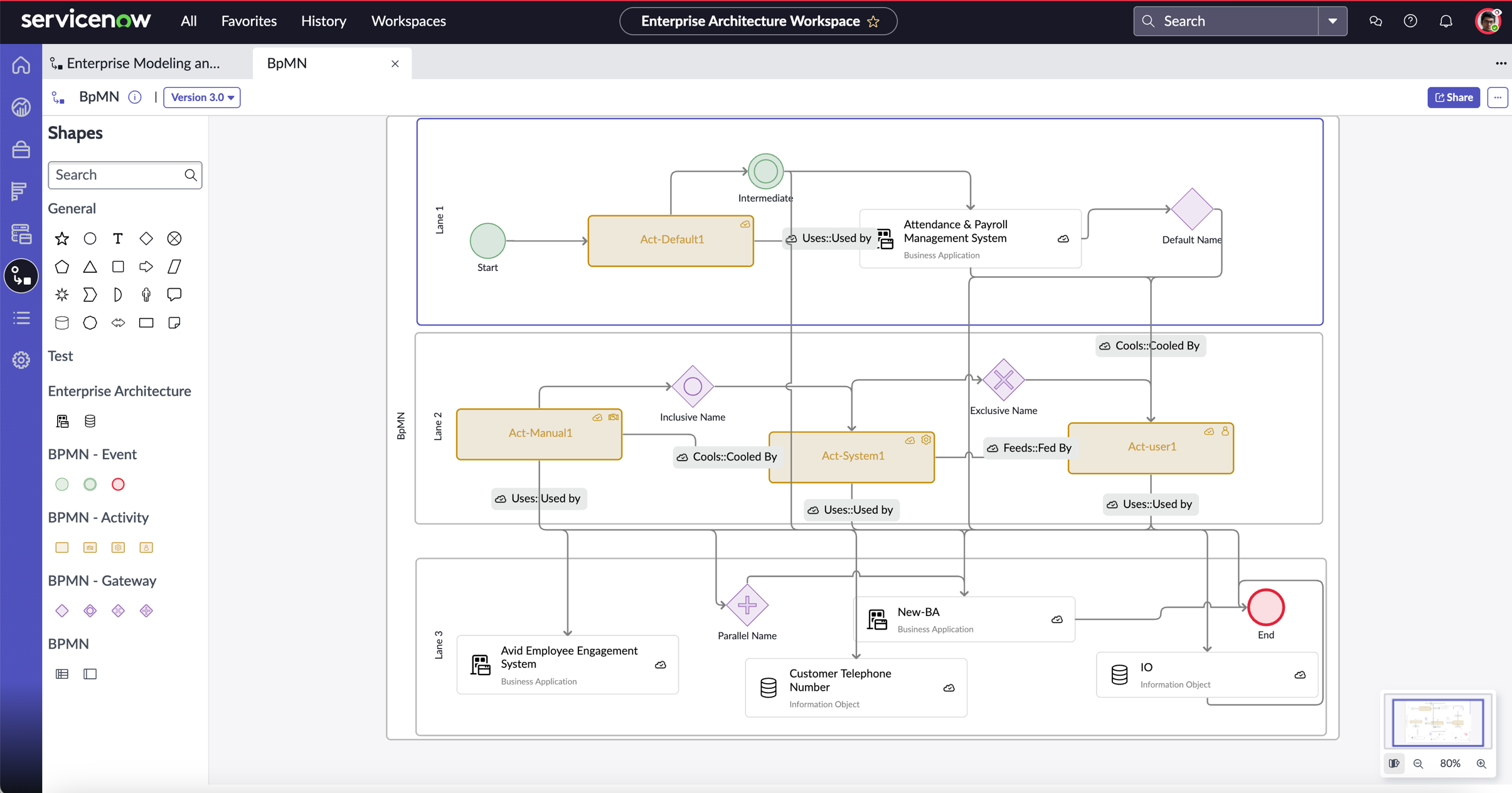

ビジネスプロセスは、グループ化された構造化された一連のタスクであり、特定のビジネス 成果 の達成を支援します。ビジネスプロセスモデリング図または BPMN (ビジネスプロセスモデル表記法) 図は、ビジネスプロセスを視覚的に表現したものです。
ビジネスプロセスモデリング図は、ビジネスプロセスがどのように動作するかを明確かつわかりやすく表現したものです。これは、プロセスについての共通の理解を持ち、プロセス最適化またはプロセスの合理化が必要な領域を特定するのに役立ちます。
ビジネスプロセスモデリング図に含まれる要素:
- プール:プロセスに関与するさまざまな参加者または部門。
- レーン:各参加者の特定のロールまたは責任を示すプール内のサブ部門。
- イベント:プロセスの開始点、中間点、終了点を示します。一般的に使用される記号は円です。
- アクティビティ:プロセス内のタスクまたはアクション。一般的に使用される記号は長方形です。
- ゲートウェイ:意思決定ポイントと分岐パス。一般的に使用されるシンボルはダイヤモンドです。
