カスタム形状の例
カスタム図形を使用して、カスタムビジネスプロセス、システム、ロールなど、組織に固有の特定の要素を表します。
始める前に
必要なロール:システムアドミニストレーター (画像をデータベースにアップロードするため)、APM アドミン (ダイアグラムアクション、カスタム形状ライブラリ、形状ライブラリ要素の追加を作成)。
このタスクについて
この例では、画像または図形をデータベースにアップロードする方法、画像または図形のダイアグラム アクションを作成する方法、カスタム図形ライブラリを作成する方法、図形ライブラリに図形を追加する方法、図形ライブラリ要素を作成する方法、図形を使用した図を作成する方法について説明します。
図に含める要素を表す図形を作成します。画像が鮮明でシンプルで、視覚的に明確であることを確認してください。互換性のある形式は です。SVG。この例では、「Database.svg」画像を使用します。
手順
-

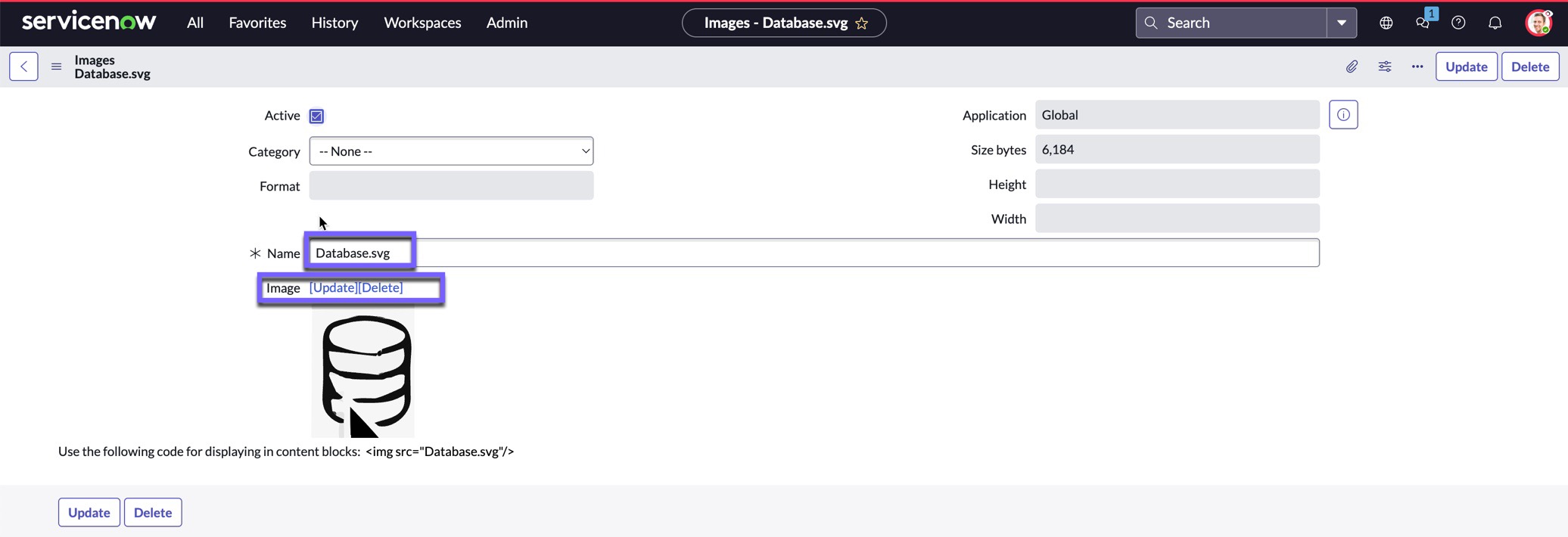

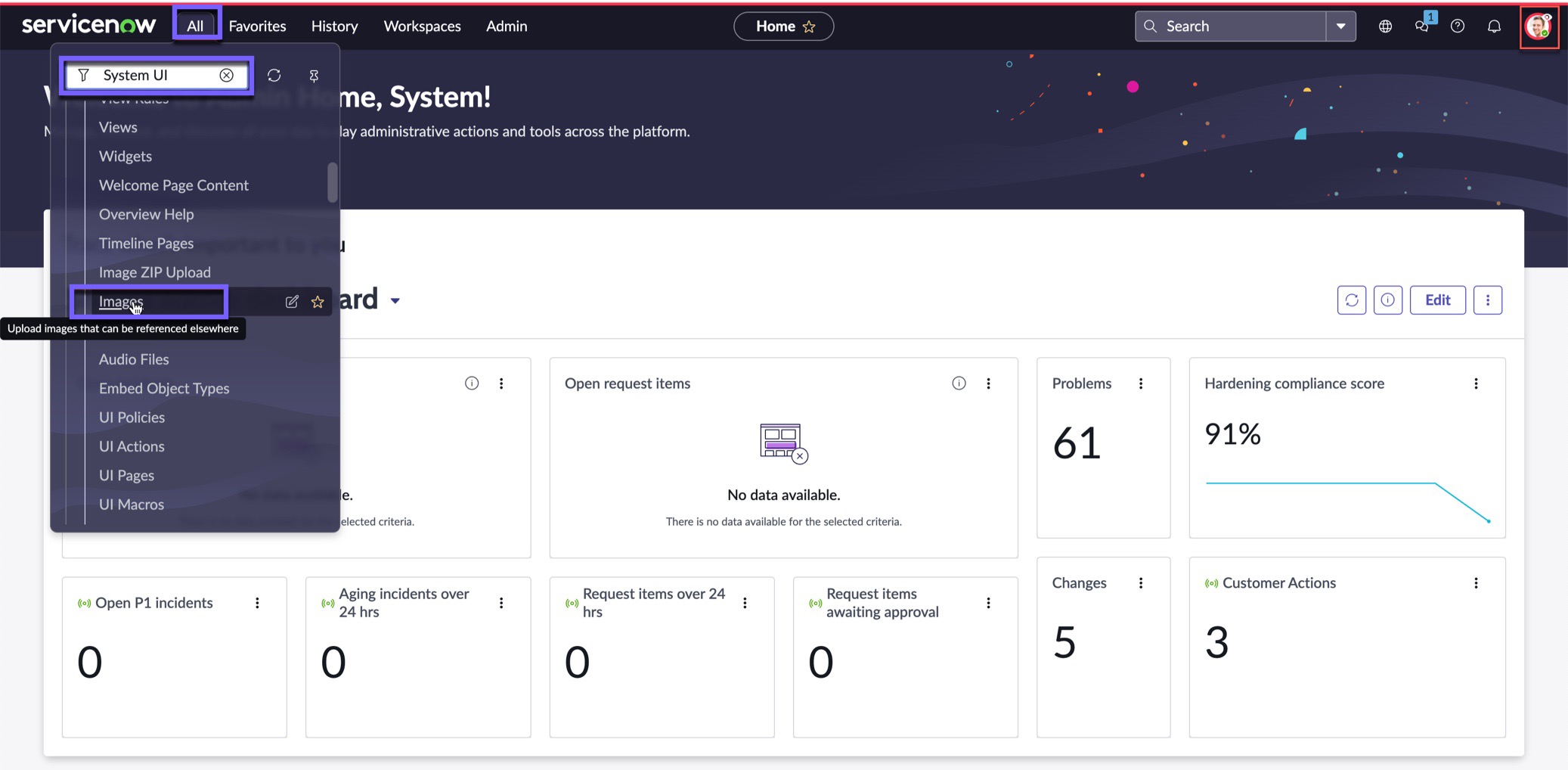

画像または形状をデータベースにアップロードします。
-
移動先 .
-

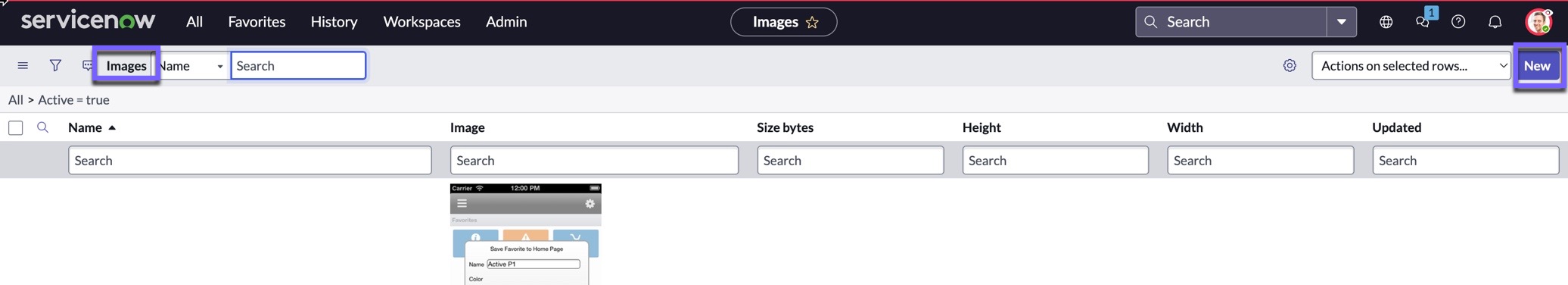

[新規] を選択します。
-
移動先 .
-
[ クリックして追加...] を選択します。
-

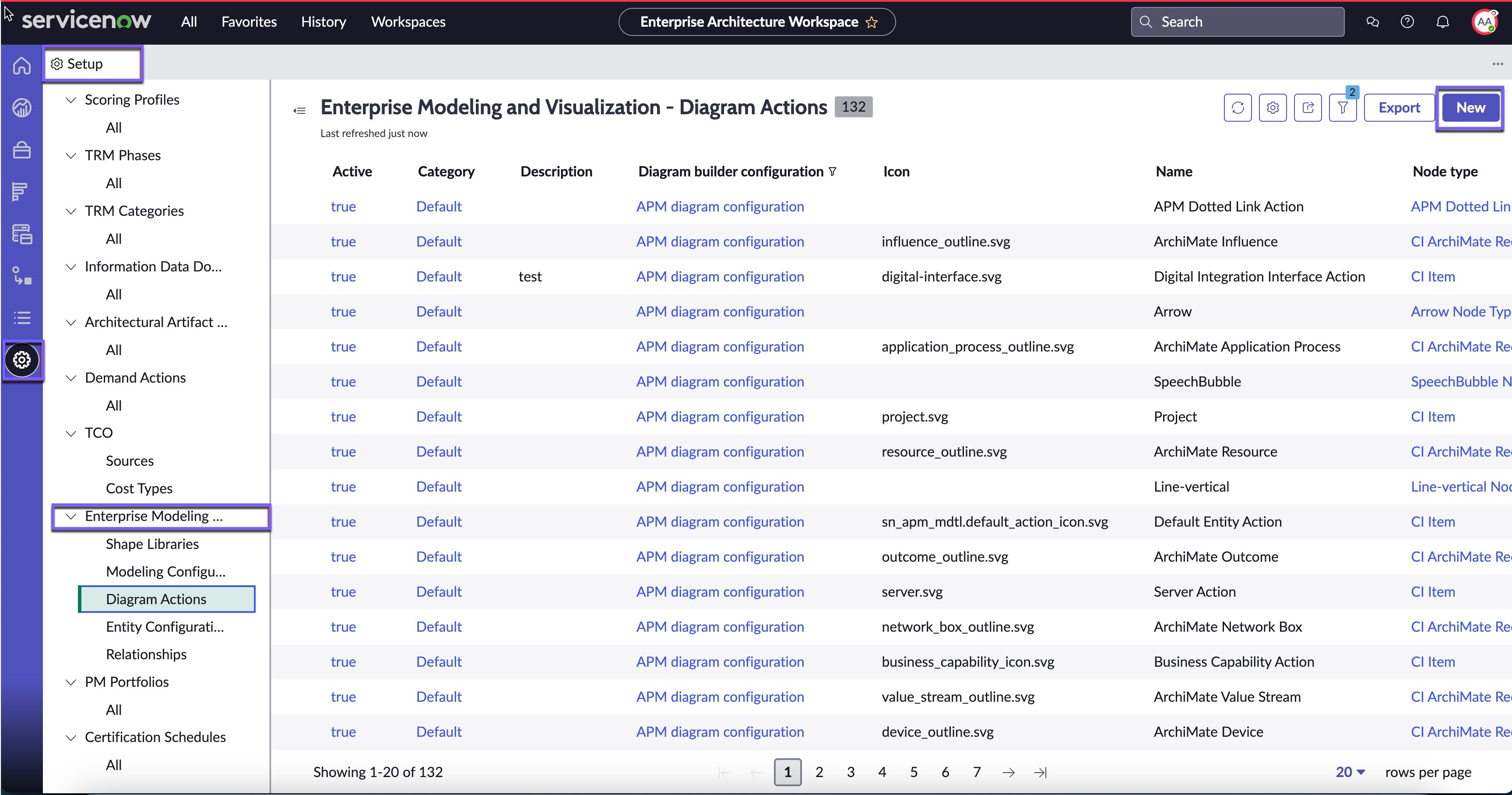

エンタープライズアーキテクチャワークスペース内の画像のダイアグラムアクションを作成します。
-
[ Enterprise モデルと可視化 ] セクションで、[ ダイアグラムアクション] を選択します。
-

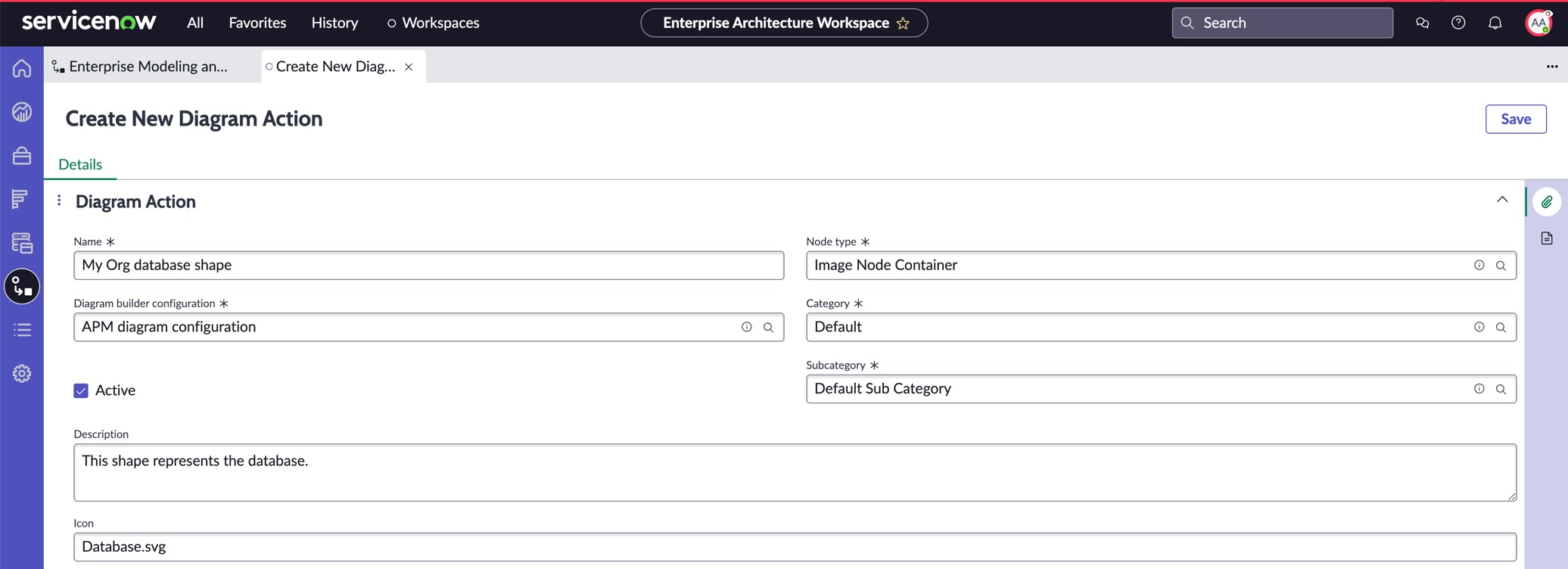

ダイアグラムアクションフォームで、次の詳細を入力します。
- 名前:ダイアグラムアクションの名前
- ダイアグラムビルダー構成:リストから [APM ダイアグラム構成] を選択します
- ノードタイプ:ノードタイプを [イメージノードコンテナ] として選択
- [カテゴリ] - [選択] のデフォルト
- サブカテゴリ:デフォルトのサブカテゴリを選択
- アイコン:イメージの名前を入力します
-
[ Enterprise モデルと可視化 ] セクションで、[ ダイアグラムアクション] を選択します。
-
組織に固有のカスタム形状ライブラリを作成し、すべての形状を追加して組織の図を作成します。
-

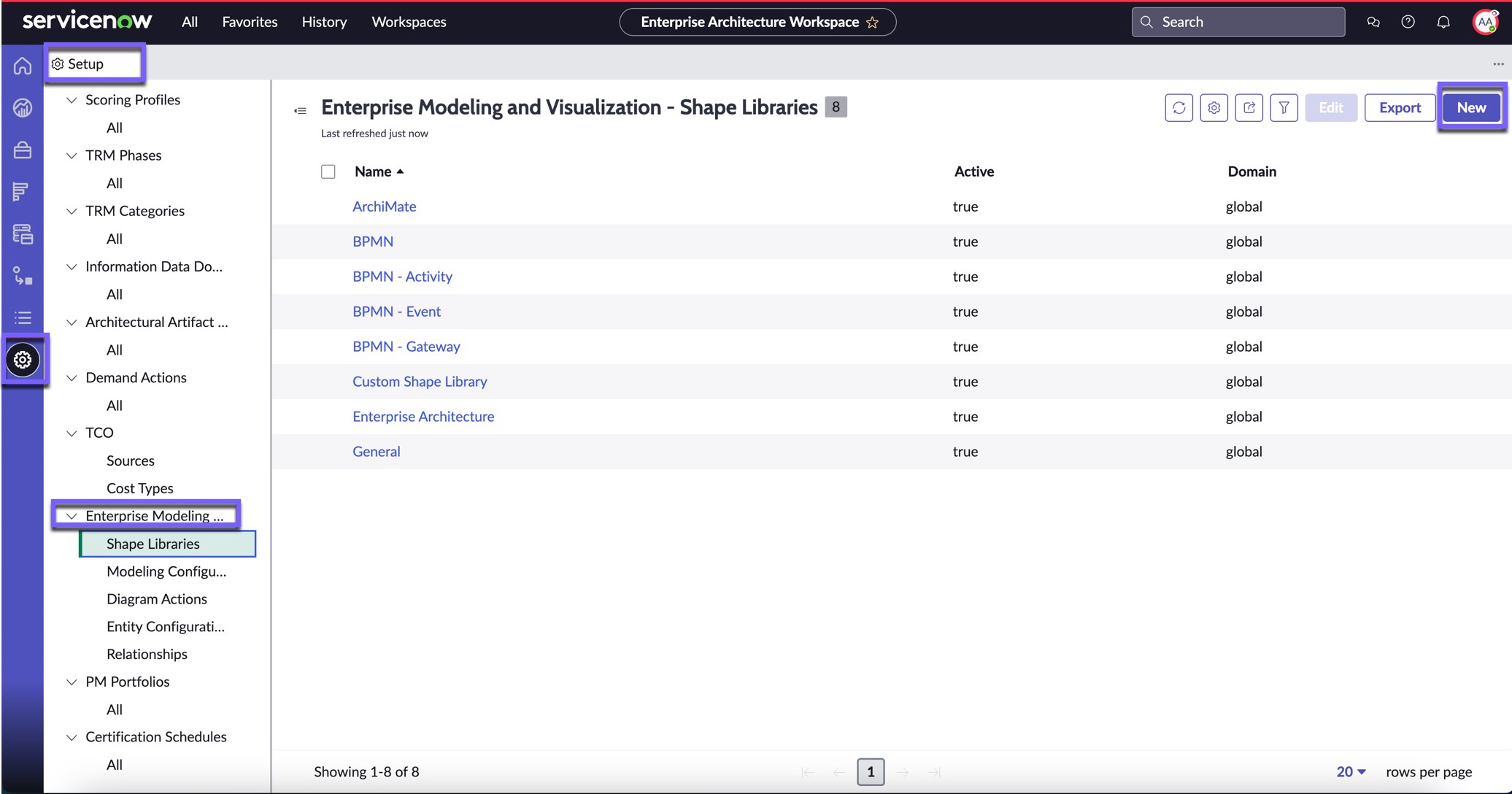

APM 管理者ユーザーとして、次の場所に移動します .
-

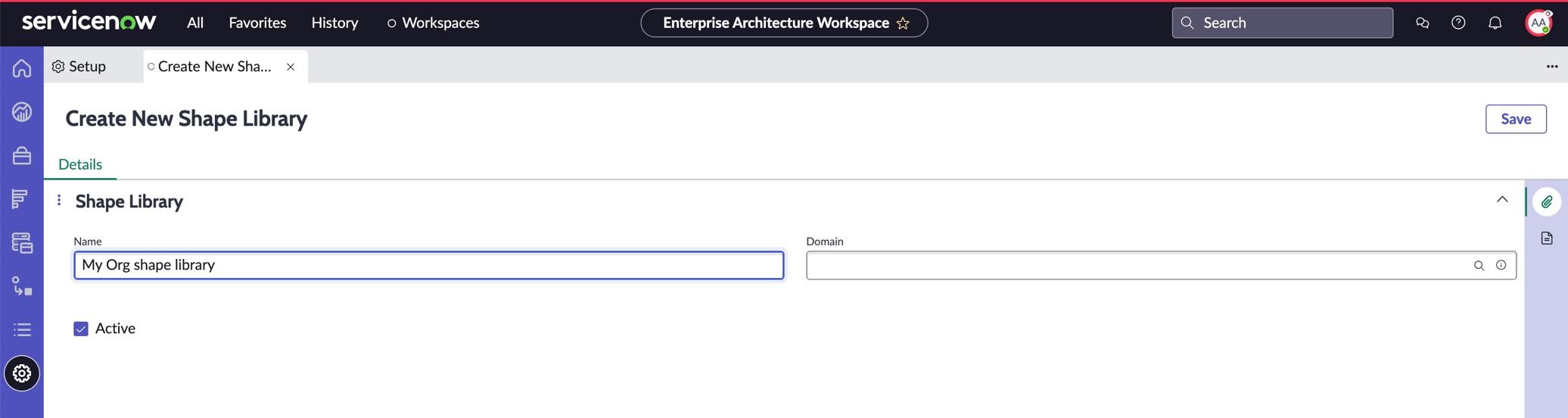

形状ライブラリの名前を入力し、[ 保存] を選択します。
-
APM 管理者ユーザーとして、次の場所に移動します .
-

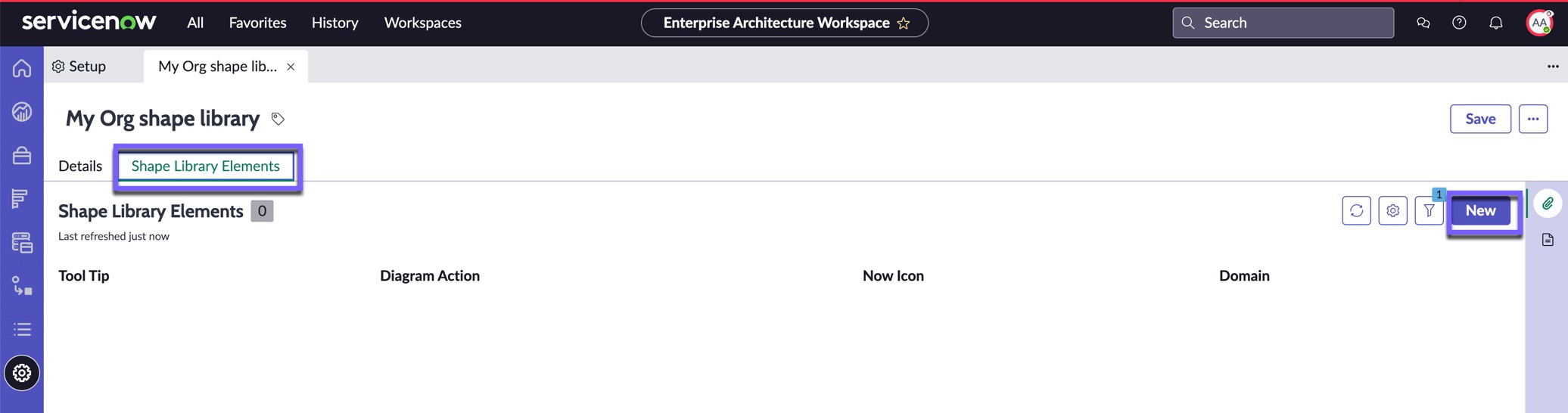

図形ライブラリ要素を追加して、図形とそのダイアグラムアクションを図形ライブラリに関連付けます。
-
[新規] を選択します。
-

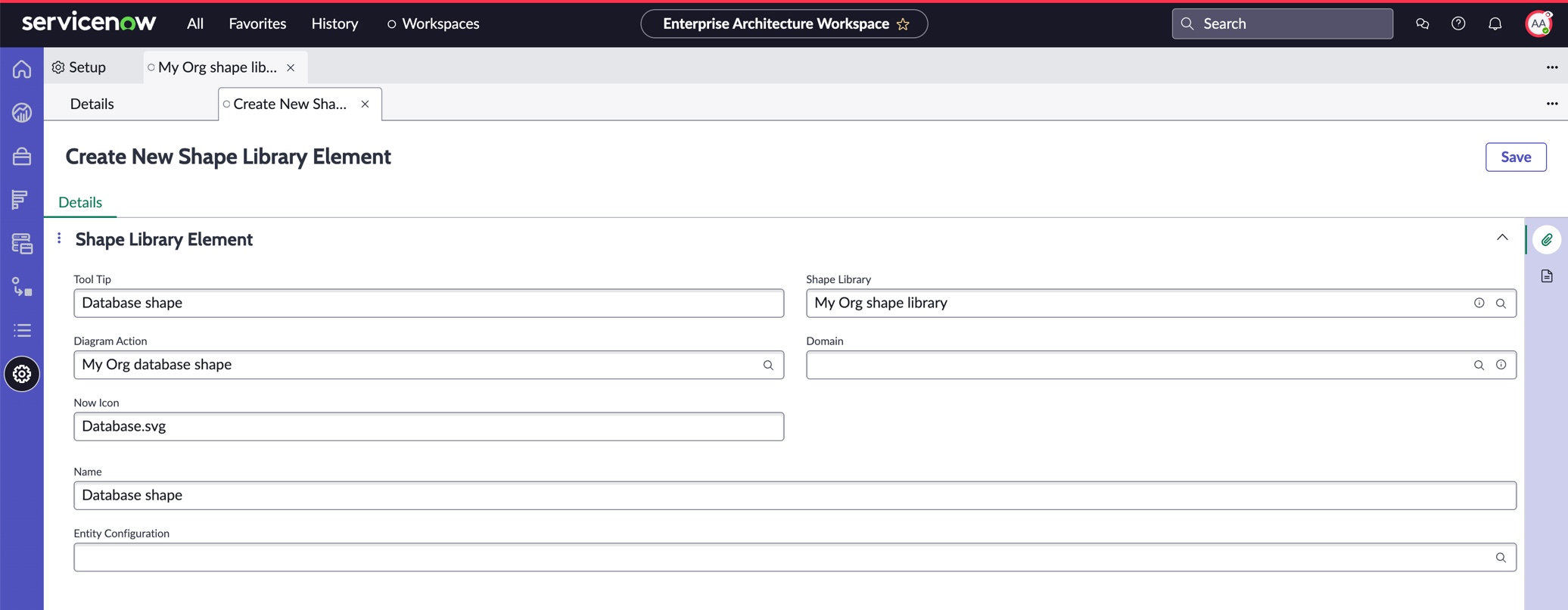

[形状ライブラリ要素] フォームで、次の詳細を入力します。
- ツールヒント:画像にカーソルを合わせたときに表示するテキストを入力します。
- ダイアグラムアクション:前のステップで作成したダイアグラムアクションを選択します。
- Now アイコン:図形またはイメージの名前を入力します。
- 名前:Enterprise Modeling and Visualization アプリケーションに表示する形状の名前を入力します。
- 形状ライブラリ:このフィールドは自動的に選択されます。
- ドメイン:オプションのフィールド。
- エンティティ構成 - オプションのフィールド。
-
[新規] を選択します。
-

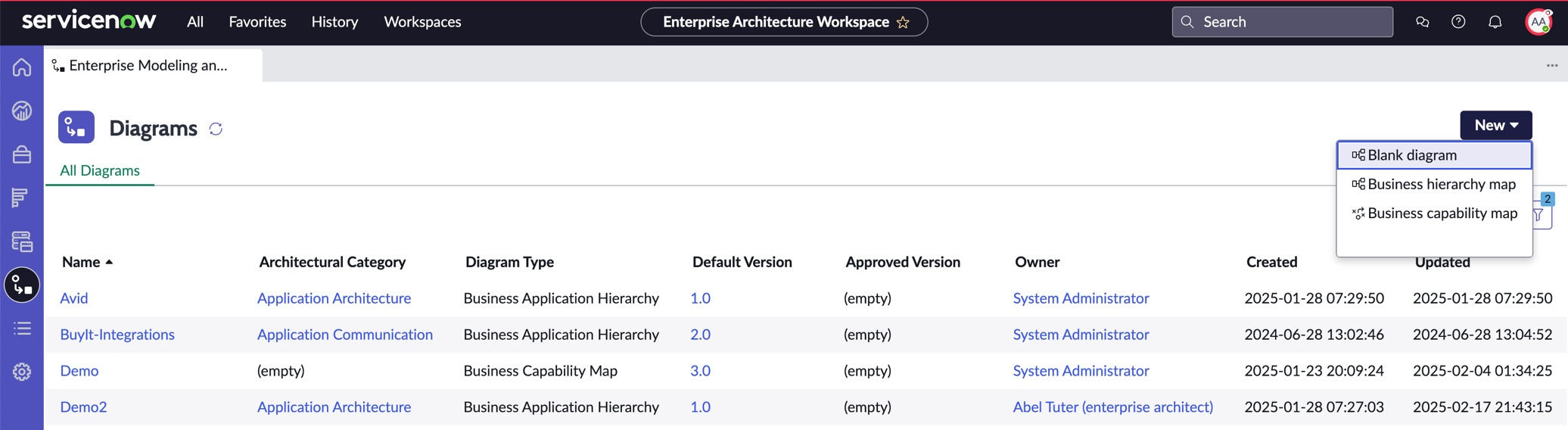

アップロードされた図形を使用して図を作成します。
-
>を選択
-

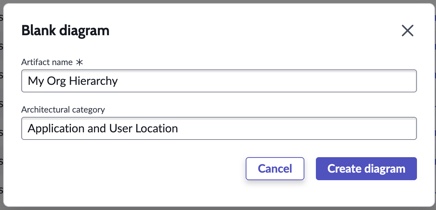

ダイアグラムの名前を入力します。オプションで、ダイアグラムの既存のアーキテクチャカテゴリを入力または選択できます。
作成した図形ライブラリが [図形] パレットに表示されることを確認します。アップロードした形状が含まれています。
-

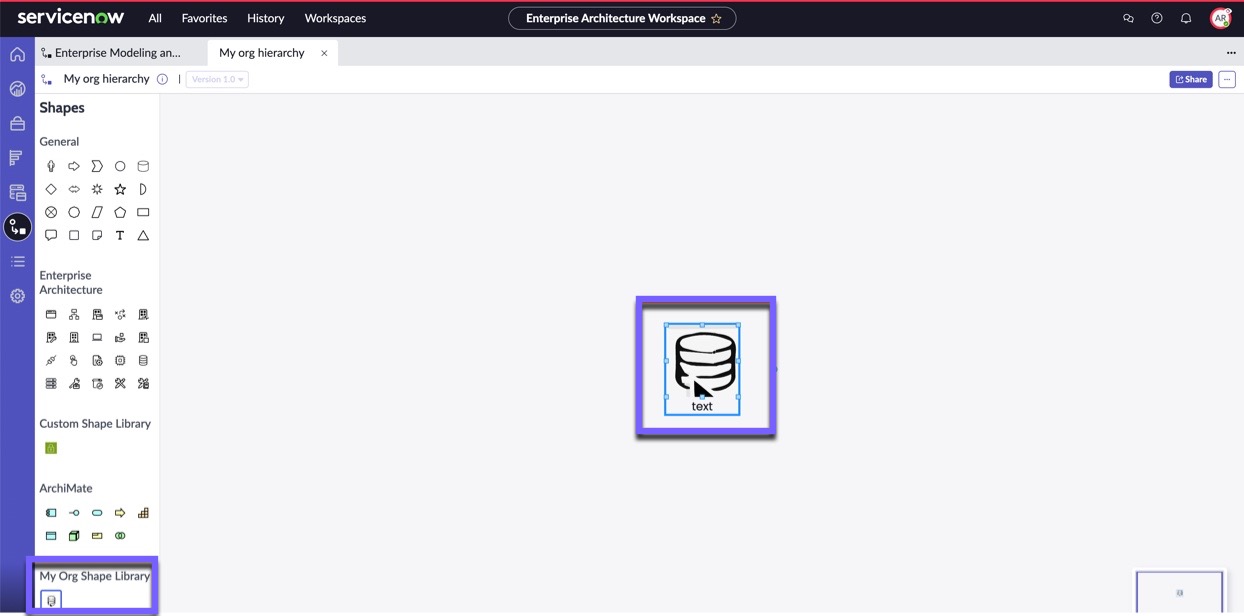

図形をクリックしてキャンバスに追加します。
選択した図形がキャンバスに追加されます。
-
>を選択
