EA 작업 공간에 있는 엔터프라이즈 모델링 및 시각화
엔터프라이즈 모델링 및 시각화 의 EA 작업 공간 기능은 다이어그램 작성 및 모델링 기능을 사용할 수 있도록 도와주며, IT의 미래 상태와 비즈니스 환경과의 관계를 모델링할 수 있게 해줍니다.
에서 EA 작업 공간 [com.snc.apm_modelling_tool] 기능을 사용하여 엔터프라이즈 모델링 및 시각화 애플리케이션 계층 구조에 대한 다이어그램을 만들고 아키텍처 아티팩트와 연결할 수 있습니다. 이러한 다이어그램을 통해 의사 결정권자는 정보에 입각한 결정을 내릴 수 있습니다.
애플리케이션 계층 구조에 대한 다이어그램을 생성하면 다음과 같은 이점이 있습니다.
- 시각적 표현: 다이어그램과 모델은 복잡한 엔터프라이즈 구조, 프로세스 및 관계를 시각적으로 표현합니다. 이러한 시각적 표현은 경영진 및 IT를 포함한 이해 관계자가 조직의 복잡성을 이해하는 데 도움이 됩니다.
- 효과적인 커뮤니케이션: 다이어그램은 기술 이해 관계자와 비기술 이해 관계자 간의 격차를 해소하는 공통 언어 역할을 합니다. 이를 통해 조직 내의 여러 팀과 부서 간에 효과적인 의사소통과 공동 작업이 가능합니다.
- 의사 결정 개선: 다이어그램 작성 및 모델링 기능을 통해 의사 결정권자는 정보에 입각한 결정을 내릴 수 있습니다. 제안된 변경의 영향을 평가하고, 다양한 시나리오를 평가하고, 전략이나 프로젝트를 구현하기 전에 잠재적 위험을 식별할 수 있습니다.
- 비즈니스 목표와의 연계: 다이어그램과 모델은 IT 이니셔티브를 전반적인 비즈니스 목표에 맞추는 데 도움이 됩니다. 비즈니스에 대한 전체적인 관점을 제공하고 IT의 투자가 비즈니스 목표와 전략적으로 부합하는지 확인합니다.
- 변경 관리: 모델링 기능은 변경 사항이 전체 기업에 미치는 영향을 보여줌으로써 변경 관리를 용이하게 합니다. 이렇게 하면 중단을 최소화하면서 원활하게 실행되는 변환을 계획하고 실행할 수 있습니다.
- 규정 및 거버넌스 준수: 많은 규제 기관과 표준 조직에서는 아키텍처 가이드라인을 문서화하고 준수할 것을 요구합니다. 모델링은 아키텍처 아티팩트를 관리하기 위한 구조적 프레임워크를 제공하여 규정 준수 및 거버넌스를 확인하는 데 도움이 됩니다.
- 효율성 및 비용 절감: 모델링 및 다이어그램 작성은 중복을 식별하고, 프로세스를 최적화하고, 운영을 간소화함으로써 비용 절감 및 운영 효율성 개선으로 이어질 수 있습니다.
애플리케이션 설치 엔터프라이즈 모델링 및 시각화
ServiceNow Store 에서 [com.snc.apm_modelling_tool]을 엔터프라이즈 모델링 및 시각화활성화할 수 있습니다.
다이어그램 작업
- 도형: 이 섹션에서는 다양한 종류의 도형을 사용하여 다이어그램을 만들 수 있습니다. 사용 가능한 모양은 다음과 같습니다.
- 일반 도형
- 엔터프라이즈 아키텍처 모양
- ArchiMate® 모양(ArchiMate는 The Open Group의 등록 상표입니다)
모양을 선택하거나 모양 팔레트에서 캔버스로 모양을 드래그하여 캔버스에 모양을 추가할 수 있습니다.
도형을 선택한 다음 가장자리나 모서리 핸들을 끌어서 도형의 크기를 조정할 수도 있습니다. 바깥쪽으로 당기면 모양의 크기가 늘어나고 안쪽으로 드래그하면 크기가 줄어듭니다.

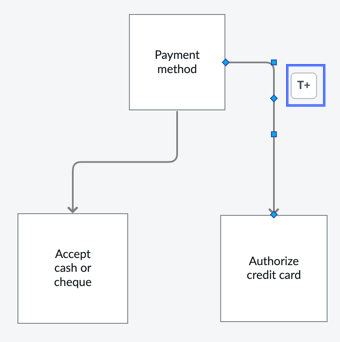

- 레이블 커넥터 라인: 텍스트를 추가하려면 선택 아이콘을 선택하여 다이어그램의 도형 사이의 커넥터 선을 선택하여 커넥터 선에 대한 레이블을 추가합니다.
- 버전: 이 필드를 사용하면 다이어그램의 다른 버전을 보고 열 수 있습니다.
- 공유: 이 옵션을 사용하여 동료와 다이어그램을 공유합니다.
- 변경 내용 커밋: 이 옵션을 사용하여 다이어그램을 리포지토리에 동기화합니다. 이 옵션은 다이어그램이 승인된 경우에만 사용할 수 있습니다.
- 새 버전으로 저장: 이 옵션을 사용하여 동일한 아티팩트 내에 다이어그램의 새 버전을 만듭니다.
- 복제: 이 옵션을 사용하여 기존 다이어그램을 복제하고 새 아티팩트로 저장합니다.
- 측면 패널 열기: 다이어그램에서 도형을 선택하여 이 옵션을 표시합니다. 이 옵션을 사용하여 측면 패널에서 선택한 객체 상세 정보를 엽니다. 모양이 기존 ServiceNow 요소에 연결되어 있으면 상세 정보가 데이터베이스에서 가져와 측면 패널에 표시됩니다. 필요에 따라 상세 정보를 업데이트합니다. 전체 상세 정보 링크를 선택하여 전체 양식을 열 수 있습니다.
- 관련 기록 추가 - 다이어그램에서 모양을 선택하여 이 옵션을 표시합니다. 이 옵션을 사용하여 선택한 객체를 기준으로 객체와 해당 객체들의 관계를 가져오고 추가합니다.
- 추가 작업 - 세 개의 점 메뉴를 선택하여 다음 옵션을 표시합니다.
- 캔버스에서 모양을 삭제 하여 캔버스에서 선택한 모양을 제거합니다.
- 관계를 추가 하여 선택한 객체를 참조하는 관계를 추가합니다.
