에서 구성요소 사용 RPA 데스크톱 디자인 스튜디오
의 RPA 데스크톱 디자인 스튜디오구성요소를 사용하여 자동화 프로젝트를 설계합니다.
시작하기 전에
필요한 역할: 없음
이 태스크 정보
구성요소는 자동화를 설계하고 기능을 추상화하는 데 사용되는 재사용 가능한 블록입니다.
RPA 데스크톱 디자인 스튜디오 는 자동화 프로젝트를 생성하는 동안 사용할 수 있는 다양한 구성요소를 호스팅합니다.
각 구성요소에는 자동화 워크플로우를 생성하는 동안 사용되는 포트가 있습니다. 자세한 내용은 RPA 데스크톱 디자인 스튜디오 포트 문서를 참조하십시오.
빈 활동에서 또는 for RPA 허브 애플리케이션을 사용하여 Now Assist 기존 활동에서 구성요소를 선택하여 텍스트 지침으로 자동화 논리를 개선합니다. 자세한 내용은 를 사용하여 자동화 빌드 Now Assist 문서를 참조하십시오.
프로시저
-
구성 요소를 사용하려면 다음 예제와 같이 구성 요소를 디자인 화면으로 끌어 옵니다.

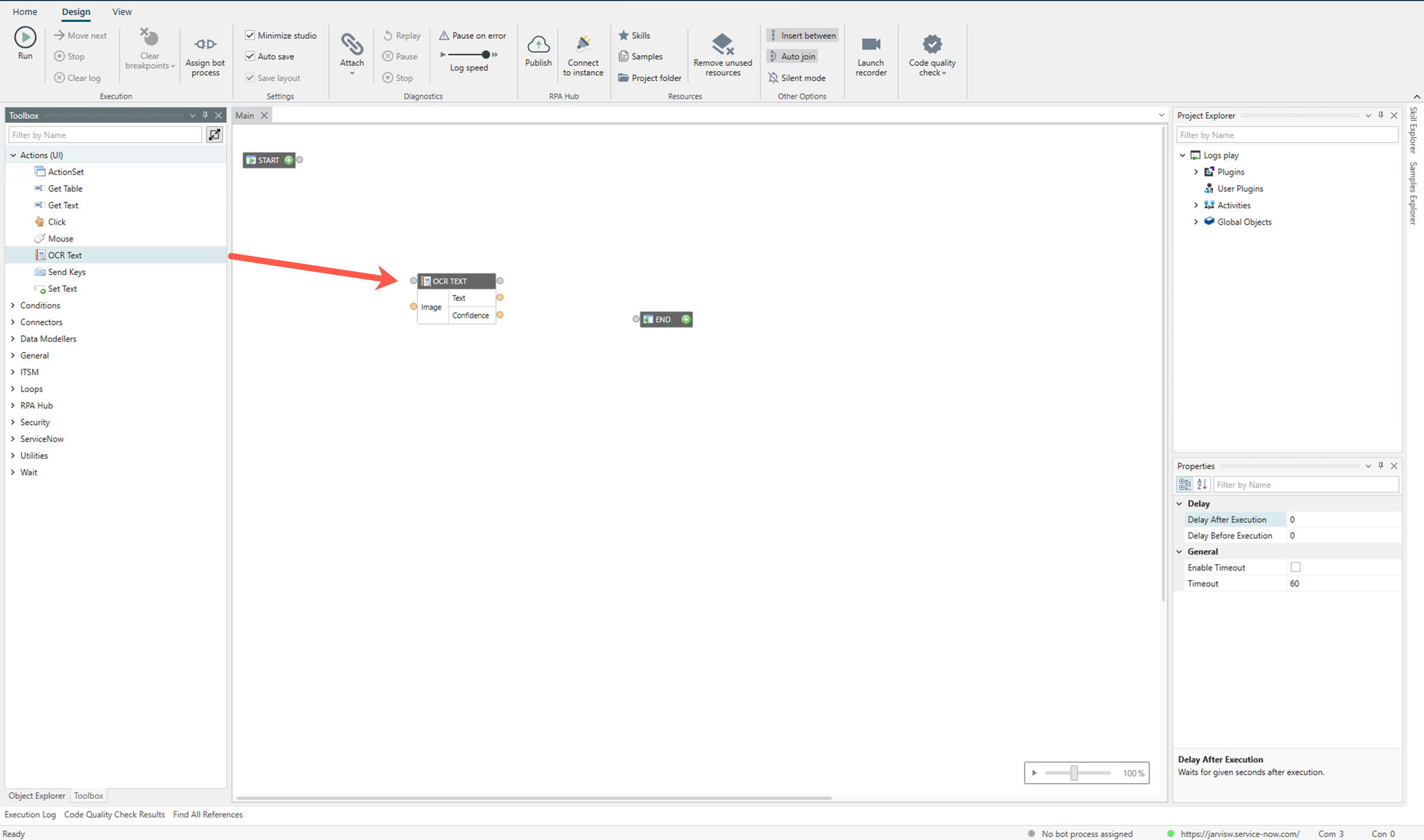

그림 1. OCR 텍스트 구성 요소를 디자인 화면으로 끌어옵니다. 중요사항:도구 상자, 개체 탐색기, 프로젝트 탐색기 및 기술 탐색기에서 디자인 화면으로 자동화 구성 요소를 끌어서 놓을 때 다음과 같은 동작이 발생할 수 있습니다.- 구성 요소를 디자인 화면의 동일한 구성 요소로 끌어서 놓으면 새 구성 요소가 기존 구성 요소를 대체합니다. 예를 들어 디자인 화면에 ActionSet 구성 요소가 이미 있는 경우 다른 ActionSet 구성 요소를 기존 ActionSet으로 끌어다 놓으면 새 버전이 기존 구성 요소를 대체합니다.
포트 이름과 포트 데이터 유형이 동일하면 기존 구성요소에 연결된 모든 연결(제어 및 데이터 연결), 변수 또는 정적 데이터가 새로 삭제된 구성요소에 연결됩니다.
- 새 구성 요소를 디자인 화면의 다른 구성 요소나 메서드로 끌어서 놓으면 새 구성 요소가 기존 구성 요소를 대체합니다.
포트 이름과 포트 데이터 유형이 동일한 경우 기존 구성요소와 연결된 모든 연결, 변수 또는 정적 데이터가 새로 삭제된 구성요소에 연결됩니다.
- 디자인 화면에 이미 연결된 두 구성 요소 간에 구성 요소를 끌어서 놓으면 구성 요소가 기존 구성 요소 사이에 배치됩니다. 두 구성요소 간에 구성요소를 끌어서 놓을 때 다음과 같은 동작이 발생할 수 있습니다.
- 새로 삭제한 구성요소의 포트 이름과 포트 데이터 유형이 연결된 구성요소와 일치하면 데이터 연결이 생성됩니다.
- 포트 이름이 같고 포트 데이터 형식이 다른 경우 포트 데이터 형식을 변환할 수 있는 경우에만 데이터 연결이 만들어집니다(원본 포트 데이터를 대상 데이터 형식으로 변환해야 함). 이를 타입 캐스팅 또는 타입 변환이라고 합니다. 유형 캐스팅에 대한 자세한 내용은 Java 유형 캐스팅을 참조하십시오. 예를 들어, 정수는 객체이지만 객체는 정수가 아닙니다.
- 포트 이름이 동일하고 포트 데이터 형식을 변환할 수 있지만 두 구성 요소 간에 기존 데이터 연결이 이미 있는 경우 새 데이터 연결이 만들어지지 않습니다.
- 구성 요소를 디자인 화면의 동일한 구성 요소로 끌어서 놓으면 새 구성 요소가 기존 구성 요소를 대체합니다. 예를 들어 디자인 화면에 ActionSet 구성 요소가 이미 있는 경우 다른 ActionSet 구성 요소를 기존 ActionSet으로 끌어다 놓으면 새 버전이 기존 구성 요소를 대체합니다.
-
원하는 작업에 대해 다음 옵션 중 하나를 수행합니다.
옵션 작업 도구 상자 내에서 사용할 수 있는 구성요소 검색 Filter by Name 필드에 텍스트를 입력합니다. 구성요소의 구성 또는 설정 편집 구성요소 제목 표시줄을 두 번 클릭하거나 설정 아이콘(
)을 클릭합니다. 예를 들어 OCR 텍스트 구성 요소의 설정을 편집하려면 OCR 텍스트 구성 요소 위에 있는 설정 아이콘(

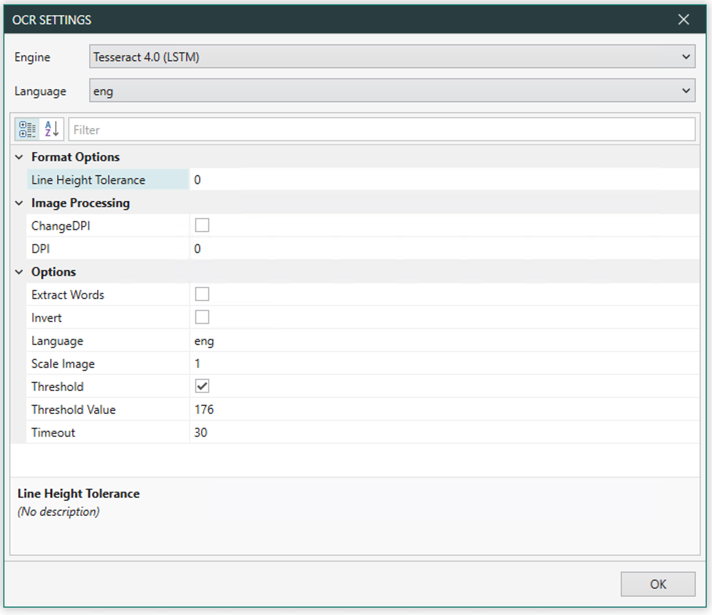

)을 클릭합니다. OCR 설정(OCR SETTINGS) 대화 상자가 나타납니다. 다음 예제에 표시된 것처럼 대화 상자에서 속성을 정의할 수 있습니다.그림 2. OCR 설정 대화 상자 설정 아이콘(
. )이 모든 구성 요소에 대해 표시되지는 않습니다.구성요소의 속성 편집 속성 창에서 필요한 속성을 변경합니다. 중단점 설정 구성요소 제목 표시줄을 마우스 오른쪽 단추로 클릭하고 중단점 을 선택합니다. 중단점에 대한 자세한 내용은 문서를 참조하십시오 중단점을 설정하여 구성요소 일시 중지 RPA 데스크톱 디자인 스튜디오. 선택한 구성요소에서 워크플로우 실행 시작 구성요소 제목 표시줄을 마우스 오른쪽 버튼으로 클릭하고 여기에서 실행을 선택합니다. 구성요소 수준에서 오류 처리 구성요소 제목 표시줄을 마우스 오른쪽 버튼으로 클릭하고 오류 핸들러 를 선택합니다. 오류 처리에 대한 자세한 내용은 문서를 참조하십시오 오류 처리 위치 RPA 데스크톱 디자인 스튜디오. 구성요소 삭제 구성요소 제목 표시줄을 마우스 오른쪽 버튼으로 클릭하고 삭제를 선택합니다. 자동화에서 구성요소 건너뛰기 자동화가 구성요소를 건너뛰도록 하려면 구성요소 제목 표시줄을 마우스 오른쪽 버튼으로 클릭하고 이 항목 건너뛰기를 선택합니다. 주:- 중단점을 설정하고 동일한 구성요소에 대해 이 옵션 건너뛰 기를 사용하는 경우 자동화는 여전히 구성요소를 건너뛰고 다음 실행 가능 구성요소로 이동합니다.
- 도구 상자의 루프 섹션 아래에 있는 For Each 및 For 루프 컴포넌트에서 이 옵션 건너뛰기를 사용하는 경우 자동화는 해당 컴포넌트의 루프 부분을 실행하지 않습니다.
- Try Catch 구성요소에서 이 옵션 건너뛰기를 사용하는 경우 자동화는 구성요소를 건너뛰고 예외가 있는 경우 자동화의 해당 구성요소에 나타납니다.
- 실행 후 지연 또는 실행 전 지연 옵션을 사용하여 지연을 설정한 구성요소에서 이 옵션 건너뛰기 옵션을 사용하는 경우 자동화는 여전히 구성요소를 건너뜁니다.
- 이 건너뛰기 옵션은 결정 구성요소 및 구성요소에 대한 종속성(있는 경우)을 무시합니다.
- Start, End 또는 이벤트 관련 구성요소에는 Skip This(이 건너뛰기) 옵션을 사용할 수 없습니다.
단일 구성요소 실행 단일 구성요소를 분리하여 자동화의 문제를 테스트하고 디버그하려면 구성요소 제목 표시줄을 마우스 오른쪽 버튼으로 클릭하고 이 실행 을 선택합니다. 주:- 이 옵션 실행을 적용하기 전이나 후에 구성 요소에 중단점을 적용하면 중단점이 구성 요소의 실행을 일시 중지합니다.
- For Loop 구성 요소에서 Run This 옵션은 지정한 루프를 완료하지만 실행은 Control Out 포트로 진행되지 않습니다.
- Delay After Execution 또는 Delay Before Execution 옵션을 사용하여 구성 요소 실행 지연을 설정한 다음 Run This 옵션을 사용하면 구성 요소는 설정한 지연 후에 실행됩니다.
- 이벤트 관련 구성요소에서는 이 옵션 실행을 사용할 수 없습니다.
