ISA-95 장비 모델
ISA-95 장비 모델은 산업 시설과 그 안의 생산 장비를 나타내는 산업 표준입니다. 다양한 수준과 수준 유형이 있는 장비 모델 템플릿을 정의하여 시설의 장비 모델 엔터티를 설명할 수 있습니다.
이 템플릿을 사용하여 다음 작업을 수행할 수 있습니다.
- 장비 모델 엔터티를 매핑합니다. 이 맵을 사용하여 계층 구조를 만듭니다.
- 여러 산업 현장을 위한 여러 장비 모델을 생성합니다.
- 특정 사이트의 장비 모델 정보에 대한 액세스를 관리할 수 있도록 각 사이트에 사용자를 할당합니다. 예를 들어 애틀랜타의 사용자가 애틀랜타 사이트 정보에만 액세스할 수 있고 미시간에 있는 사이트의 데이터에는 액세스할 수 없도록 지정할 수 있습니다. 자세한 내용은 비관리자를 위한 장비 모델 사이트 액세스 권한 할당 또는 제거 문서를 참조하십시오.
장비 모델은 현장 수준에서 시작하여 각 산업 현장을 설명하는 상세한 계층 구조를 포함합니다. 장비 모델 템플릿을 적용하여 이 데이터를 계층적 순서로 구조화합니다.

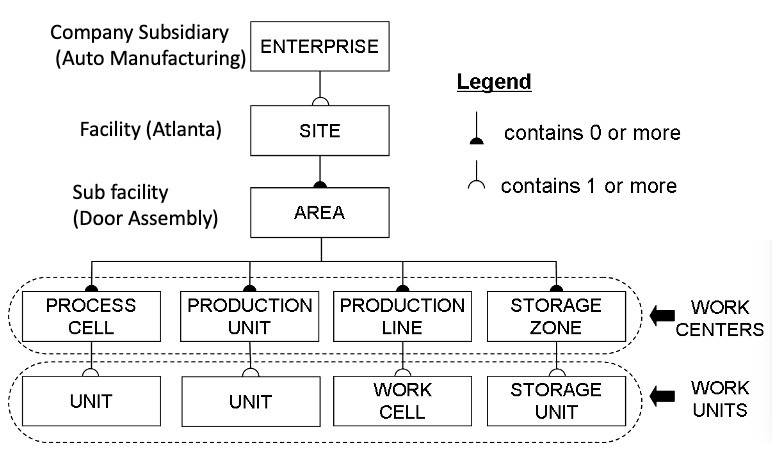

다음 그래픽은 설치 시 산업 프로세스 관리자제공되는 표준 ISA-95 기본 템플릿의 예입니다. 이 그래픽은 애틀랜타에서 자동차를 제조하는 시설을 표현한 것입니다.
- 사이트 아래의 하위 수준은 문 어셈블리 영역, 자체 하위 작업 센터 및 작업 단위를 나타냅니다.
작업 셀은 제조 시설 내의 지정된 영역으로, 자원 그룹이 전략적으로 배치되어 함께 작업하고 특정 작업 또는 프로세스를 효율적으로 완료합니다. 작업 센터에는 사람, 기계 및 장비가 포함됩니다.
- 작업 센터 및 작업 단위 수준에는 각각 수준 유형이 있습니다. 이 모델에는 작업 센터 수준에 대해 네 가지 수준 유형이 있습니다.
- 프로세스 셀: 프로세스 셀은 특정 생산 단계를 위한 제조 시설 내의 특정 영역입니다. 여기에는 프로세스를 자동화하고 모니터링하는 프로그래밍 가능한 논리 컨트롤러(PLC), 센서 및 액추에이터와 같은 모든 필수 장비가 포함됩니다. 제어, 품질 모니터링 및 진단을 위해 공정 셀 데이터가 수집됩니다.
예를 들어, 자동차 공장의 로봇 용접 셀이 있습니다.
- 생산 단위: 생산 단위는 관련 제조 작업을 수행하기 위해 함께 작동하는 프로세스 셀의 그룹입니다. 생산 단위에서 공정 셀의 활동을 조정하고, 재료 및 데이터 흐름을 관리하고, 공정을 최적화하고, 품질을 유지할 수 있습니다.
예를 들어, 자동차 제조 공장에서 생산 단위에는 용접, 도장, 조립 및 포장을 위한 셀이 포함될 수 있습니다.
- 생산 라인: 생산 라인은 처음부터 끝까지 제품을 제조하는 일련의 프로세스 셀 또는 생산 단위입니다. 생산 라인은 전반적인 제어 및 모니터링, 모든 셀 및 장치의 활동을 조정하고 원자재에서 완제품에 이르기까지 전체 프로세스를 관리합니다.
예를 들어, 부품이 완전한 차량으로 조립되는 자동차 조립 라인이 있습니다.
- 저장 영역: 저장 영역은 원자재, 진행 중인 품목 또는 완제품을 보관하기 위해 지정된 영역입니다. 저장 영역에는 효율적인 자재 흐름과 가용성을 유지하기 위한 재고 관리 시스템이 필요합니다.
예를 들어, 생산 전에 원자재를 보관하거나 배송 대기 중인 완제품을 보관하는 창고가 있습니다.
- 저장 장치: 산업 현장의 저장 장치는 특정 장비, 재료 또는 제품을 보관하는 데 사용되는 지정된 공간 또는 구조물을 말합니다.
예를 들어, 자동차 제조 공장에는 자동차 페인트, 전기 액세서리 및 강철 원료를 저장하기 위해 지정된 저장 장치가 있습니다.
- 프로세스 셀: 프로세스 셀은 특정 생산 단계를 위한 제조 시설 내의 특정 영역입니다. 여기에는 프로세스를 자동화하고 모니터링하는 프로그래밍 가능한 논리 컨트롤러(PLC), 센서 및 액추에이터와 같은 모든 필수 장비가 포함됩니다. 제어, 품질 모니터링 및 진단을 위해 공정 셀 데이터가 수집됩니다.
