Conetor do Service Graph para Nokia Altiplano
Use o Conector do Service Graph para o controlador de SDN de rede de acesso Nokia Altiplano para extrair dados do software Nokia Altiplano para sua instância da ServiceNow usando APIs REST.
O Conector de gráficos de serviço para o Nokia Altiplano extrai dados de inventário de ativos (recursos de rede física) do banco de dados do Nokia Altiplano.
Solicitar aplicativos na Store
Acesse o site ServiceNow Store para ver todos os aplicativos disponíveis e obter informações sobre como enviar solicitações para a loja. Para obter informações sobre notas de versão cumulativa para todos os aplicativos liberados, consulte as ServiceNow Store notas de versão do histórico de versão.

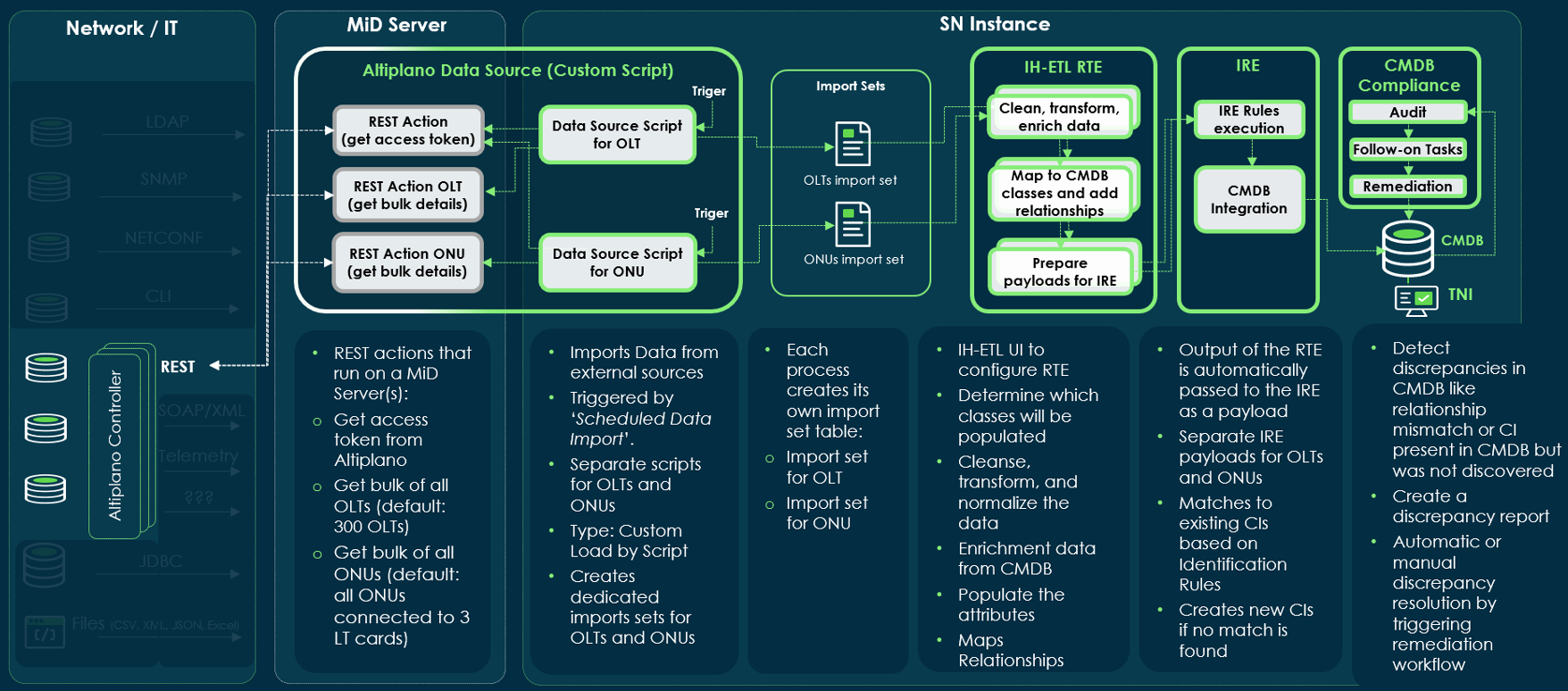

Arquitetura do Nokia Altiplano SGC
- Carregamento personalizado por script
- Dados em uma única coluna
Versões com suporte
Versões mínimas compatíveis do controlador Nokia Altiplano: 24,6.
Casos de uso
- O conector do Nokia Altiplano Service Graph Pode ser usado para extrair dados do Controlador de acesso Nokia Altiplano por meio da REST API (por meio de um MID Server), confirmando que o CMDB é preenchido com informações precisas e atualizadas sobre recursos de rede física, como OLTs e ONTs, entre outros. Essa integração fornece uma exibição alinhada ao modelo de telecomunicações dos recursos de rede e seus relacionamentos.
- Capacidades futuras : Nas próximas versões, o conetor do Nokia Altiplano Service Graph expande as suas capacidades para descobrir não apenas recursos físicos, mas também recursos lógicos e serviços/ligações, permitindo uma visão mais abrangente dos aspetos físicos e lógicos da rede. Ele também oferecerá suporte à descoberta orientada por eventos, em que o Controlador Altiplano notifica a instância da ServiceNow (por meio do MID Server) sobre uma mudança e aciona sequencialmente uma tarefa de descoberta.
- Capacidade de configurar e salvar cronogramas de sincronização.
Configuração assistida
A configuração assistida do Conector de gráficos de serviço para Nokia Altiplano fornece uma sequência organizada de tarefas para configurar a integração na sua instância. Para acessar a configuração assistida, consulte Configure o Conector do Service Graph para Nokia Altiplano.
Painel de integrações do CMDB
O app de armazenamento do Integration Commons para CMDB fornece um painel com uma exibição central do status, dos resultados de processamento e dos erros de processamento de todos os conectores do Service Graph instalados. Você pode ver as métricas de todas as execuções de integração. Você pode filtrar a exibição para uma integração específica, uma duração de tempo específica ou uma execução de integração específica. Para obter mais detalhes sobre o monitoramento de integrações do SolarWinds no Painel de integrações do CMDB, consulte Integration Commons for CMDB.

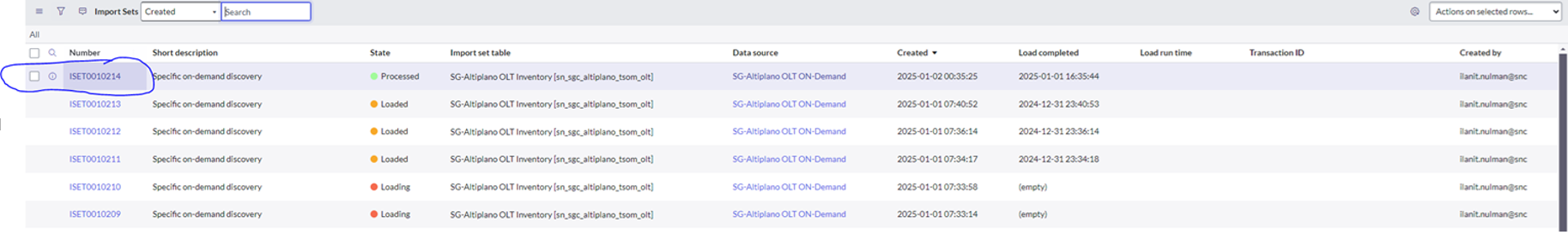

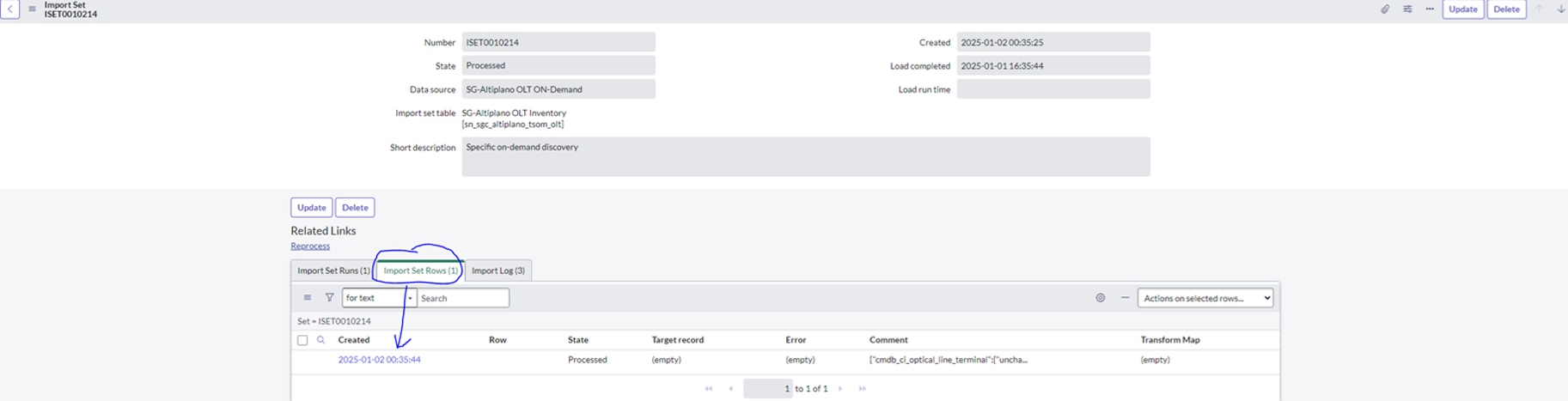

Conjuntos para importação
Os Conjuntos de importação são a entrada para o IntegrationHub ETL, em que os mapas de transformação criam e modelam relacionamentos. Quando os dados são carregados no Conjunto de importação, o processo de transformação é acionado.
Antes de Iniciar
Função necessária: administrador
Procedimento
Mapeamento de dados
Os dados de fontes de dados no software Nokia Altiplano são mapeados e transformados em tabelas do CMDB da ServiceNow usando o Mecanismo de Transformação Robusta (RTE). Os dados são inseridos no CMDB da ServiceNow usando o Mecanismo de identificação e reconciliação (IRE).
Ao concluir a configuração assistida, você pode configurar a integração para extrair dados periodicamente do software SolarWinds.
Os dados são carregados nas tabelas de preparação e, em seguida, inseridos nas seguintes tabelas de destino do CMDB com os seguintes relacionamentos:
ICs do CMDB e relacionamentos de IC (camada física)
| ICs | Relacionamentos entre ICs |
|---|---|
| IC DE OLT |
O dispositivo OLT é representado pelo IC de OLT. Nome da tabela: cmdb_ci_optical_line_terminal O IC de OLT contém ICs de slot. |
| IC ONT |
O dispositivo ONT é representado pelo IC ONT. Nome da tabela: cmdb_ci_optical_network_terminal O IC ONT contém ICs de interface de rede. Os ICs de interface de rede DO ONT estão contidos pelo IC do ONT. |
| IC de slot |
Os slots do chassi são representados pelo IC do slot. Nome da tabela: cmdb_ci_container_slot O IC de slot está contido pelo IC de OLT. O IC do slot contém o IC da placa de interface (placas LT/NT, unidades de ventilador/PSU). |
| IC de subslot |
Os compartimentos de cartão LT/NT são representados pelo IC de subslot. Nome da tabela: cmdb_ci_container_subslot O IC do subslot está contido pelo IC do cartão LT OLT. O IC do subslot está contido pelo IC do cartão OLT NT. O IC de subslot contém o IC do cartão de interface (cartões do transceptor). |
| IC do cartão de interface |
Os cartões LT e NT são representados pelo IC do cartão de interface. Os cartões do transceptor são representados pelo IC do cartão de interface. As unidades de ventoinha e fonte de alimentação são representadas pelo IC da placa de interface. (Placas especiais, ventilador e IC de unidades de fonte de alimentação podem ser alterados nas próximas versões). Nome da tabela: cmdb_ci_interface_card O cartão LT contém os ICs de subslots. O cartão NT contém os ICs de subslots. Os ICs de cartões NT contêm ICs de interface de rede Os ICs de cartões do transceptor LT/NT contêm ICs de interface de rede. O IC do cartão LT/NT está contido pelo IC de slots LT/NT. O IC do cartão do transceptor LT está contido pelo IC do subslot (cartão LT). O IC do cartão do transceptor NT está contido pelo IC de subslot (cartão NT). |
| IC da interface de rede |
As portas de acesso PON do cartão LT, bem como as portas de rede do cartão NT, são representadas pelo IC da interface de rede. Nome da tabela: cmdb_ci_ni_interface ICs de interface de rede contidos por ICs de transceptor LT/transceptor NT/cartões NT. O IC da interface de rede DO ONT está contido por ICs do ONT. |
Você pode usar o. IntegrationHub aplicação para exibir e gerenciar mapas de dados.
Para obter mais informações, consulte IntegrationHub ETL.
XNFs compatíveis
- Lightspan MF-2 (OLT)
- ISAM FX-4 DO LIGHTSPAN (OLT)
- LIGHTSPAN XS-010X-Q (ONT)
- LIGHTSPAN XS-010X-R (ONT)
Propriedades especiais do sistema
O conetor do Service Graph para Nokia Altiplano instala propriedades especiais do sistema que controlam vários comportamentos da aplicação.
Antes de Iniciar
Função necessária: administrador
Procedimento

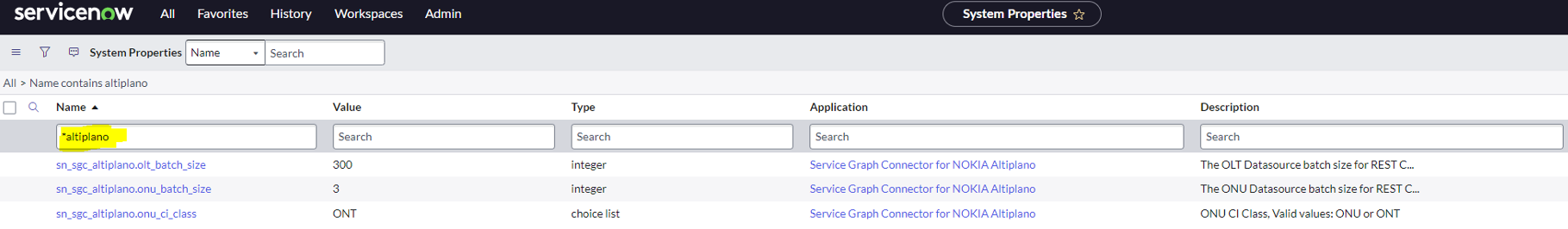

| Nome da Propriedade | Valor padrão/recomendado | Descrição |
|---|---|---|
| sn_sgc_altiplano.olt_batch_size | 300 | O tamanho do lote da fonte de dados OLT para chamadas REST. O número representa o número de entidades de resposta do altiplano. (O aumento pode causar falha na execução de ações REST) |
| sn_sgc_altiplano.onu_batch_size | 3 | O tamanho do lote da fonte de dados ONU para chamadas REST. O número representa o número de dados de ONU relacionados a cartões LT. (O aumento pode causar falha na execução de ações REST) |
| sn_sgc_altiplano.onu_ci_class | ONT | Classe de IC de ONU, valores válidos: ONU ou ONT |
Exemplos de recuperação de dados do Nokia Altiplano via REST API
Exemplos de recuperação de dados do Nokia Altiplano via REST API.
Formato de URL
URL com controle de versão: PUBLICAÇÃO: altiplano-indexsearch/latestcompleted-inv/_search
Para OLT
{
"_source": [
"deviceAVmetadata",
"inventorymetadata",
"inventorydata.ietf-hardware:hardware",
"inventorydata.ietf-hardware:hardware-state",
"inventorydata.nokia-state:state"
],
"sort": [{"_id": {"order": "asc"}}],
"from": 0,
"size":300
}
Para ONU
{
"query": {
"bool": {
"should": [
{
"exists": {
"field": "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number"
}
}
]
}
},
"_source": [
"inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number",
"inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.root.ietf-hardware-mounted:hardware-state",
"inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.name"
],
"sort": [{"_id": {"order": "asc"}}],
"from": 0,
"size": 3
}
