RPA デスクトップデザインスタジオ ユーザーインターフェイス
RPA デスクトップデザインスタジオ のユーザーインターフェイスについて説明します。
概要
RPA デスクトップデザインスタジオ アプリケーションを使用して、自動化ワークフローを構築および更新します。コンポーネントをドラッグアンドドロップし、論理シーケンスで接続して [デザイン面 (Design surface)] で実行できます。RPA デスクトップデザインスタジオ は Windows ネイティブアプリケーションです。
RPA デスクトップデザインスタジオ ホーム

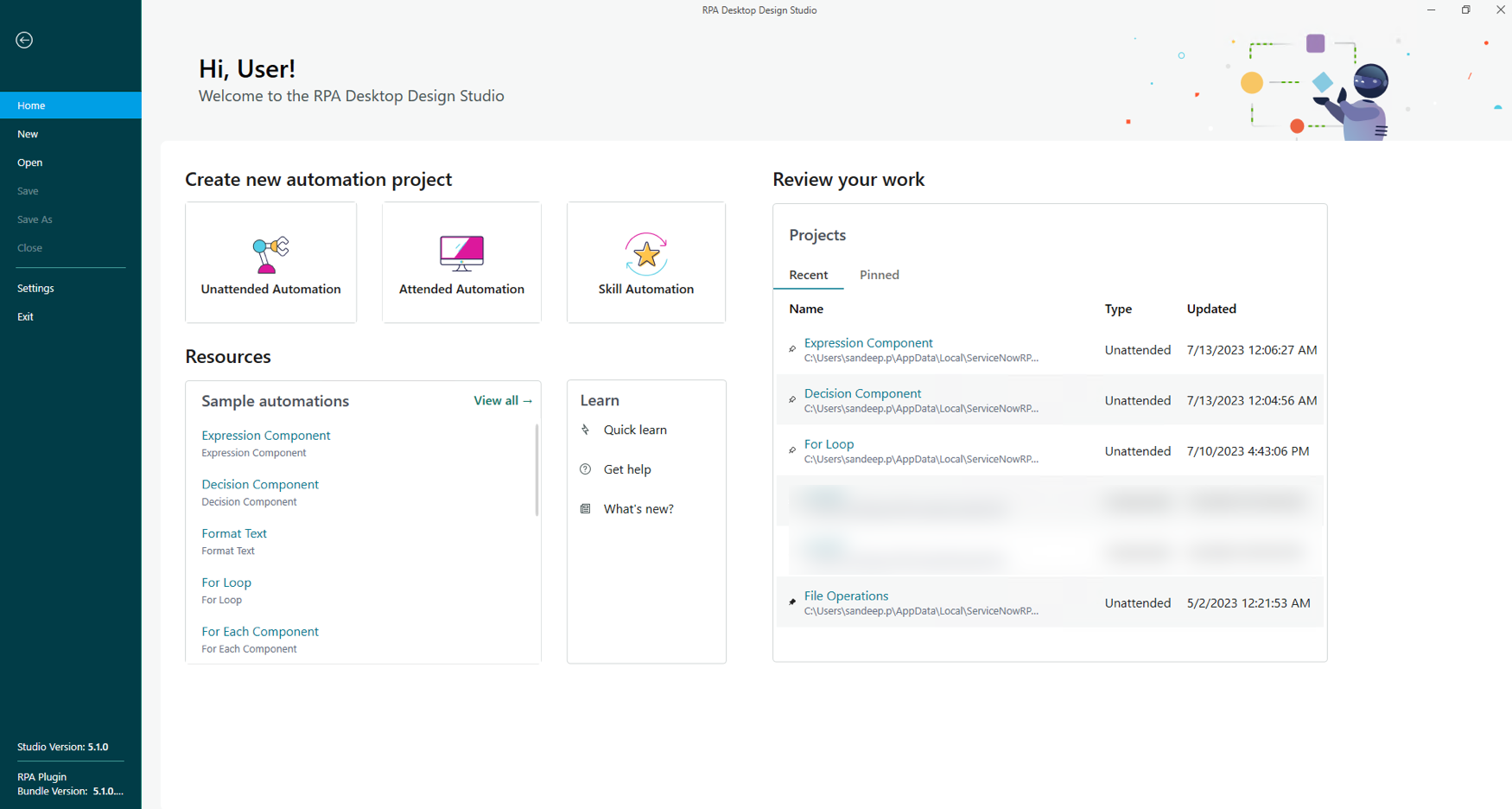

RPA デスクトップデザインスタジオ のホームページでは、自動化プロジェクトの作成、開く、保存を実行できます。また、これらのプロジェクトの作業を確認し、自動化の設計に役立つリソースにアクセスできます。 RPA デスクトップデザインスタジオ のデフォルトのホームページを次の例に示します。
左側のナビゲーションバーを使用して、自動化プロジェクトの作成、開く、保存、閉じるを実行できます。また、ダウンロードしたパッケージの場所の設定にアクセスできます。
- 自動化プロジェクトを作成 - 無人、有人、スキルの自動化プロジェクトを作成します。詳細については、「RPA デスクトップデザインスタジオ で自動化プロジェクトを作成する」を参照してください。
- 作業をレビュー - [最近] タブを使用して最近作成した自動化プロジェクトのリストを表示します。このタブから必要なプロジェクトを固定すると、固定されたすべてのプロジェクトを [固定] タブから表示してすばやくアクセスできます。
- リソース - サンプルの自動化を表示して、RPA デスクトップデザインスタジオ で自動化がどのように機能するか理解を深めます。こうしたサンプルの自動化を参照してさまざまなメソッド、コネクタ、自動化がどのように機能するかを学習し、それらをベースとして使用して独自の自動化を作成します。すべてのサンプル自動化のリストを表示するには、[すべて表示] をクリックすると、[デザイン] タブの [サンプルエクスプローラー (Samples Explorer)] ペインにリダイレクトされます。
デザイン面 (Design surface)

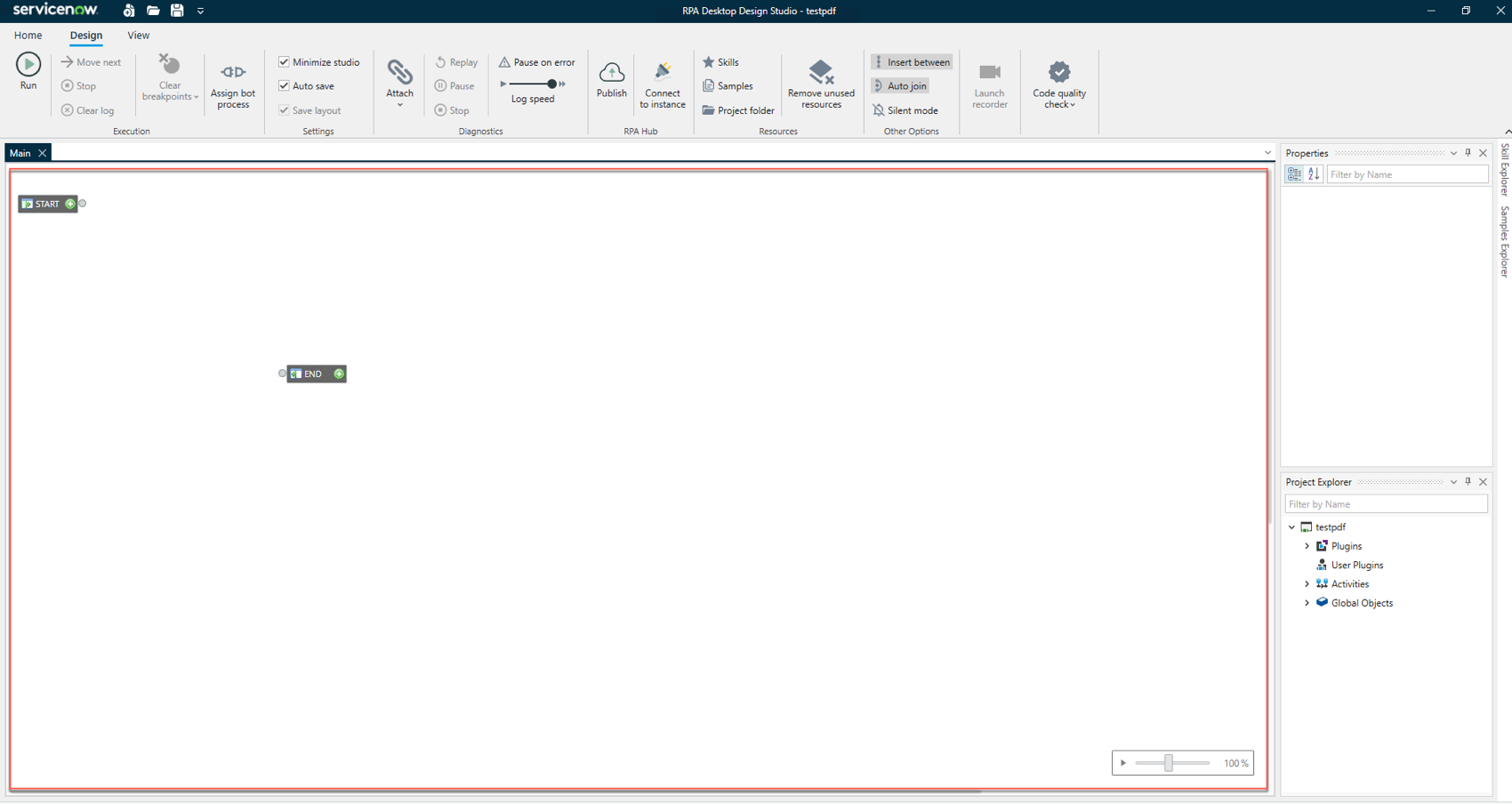

次の例の赤でマークされた領域は、[デザイン面 (Design surface)] です。[ツールボックス] ペインから [デザイン面 (Design surface)] にコンポーネントをドラッグして、自動化を作成します。
[プロジェクトエクスプローラー (Project Explorer)] ペインからアクティビティと変数をドラッグするか、[オブジェクトエクスプローラー (Object Explorer)] ペインからメソッドとイベントをドラッグして、自動化を作成することもできます。
開始コンポーネントと終了コンポーネントは、すべてのアクティビティのデフォルトコンポーネントです。これらはアクティビティの開始点と終了点です。これらのコンポーネントは削除できません。
このアプリケーションを閉じると、RPA デスクトップデザインスタジオ および ServiceNow インスタンスからログアウトされます。
デザイン面で実行できるアクションのリストは次のとおりです。
- 複数のコンポーネントの選択
- 複数のコンポーネントを選択するには、Ctrl キーを押しながらコンポーネントのタイトルバーをクリックします。
- コンポーネントまたはメソッドのコピー、貼り付け、切り取り
- キーボードショートカットまたはコンテキストメニューを使用して、コンポーネントまたはメソッドをコピーまたは切り取って、貼り付けることができます。
キーボードショートカットを使用するには、次のアクションを実行します。
- コピーするコンポーネントを選択し、Ctrl + C キーを押してから Ctrl + V キーを押します。
- 切り取るコンポーネントを選択し、Ctrl + X キーを押してから Ctrl + V キーを押します。
コンテキストメニューを使用するには、次のアクションを実行します。- コピーまたは切り取るコンポーネントを選択します。
- コンポーネントのいずれかのコンポーネントバーを右クリックします。
- [切り取り] または [コピー] をクリックします。
- コンポーネントの削除
- コンポーネントを削除するには、削除するコンポーネントを選択し、選択したコンポーネントのいずれかを右クリックして、[削除] を選択します。
- ズーム設定の使用
- デザイン面では、ズームインおよびズームアウトして、特定のアクティビティのビューを拡大または縮小できます。
- スクロールショートカット
- デザイン面で水平方向にスクロールするには、Shift キーを押しながらマウスを使用してスクロールします。
クイックアクセスツールバー

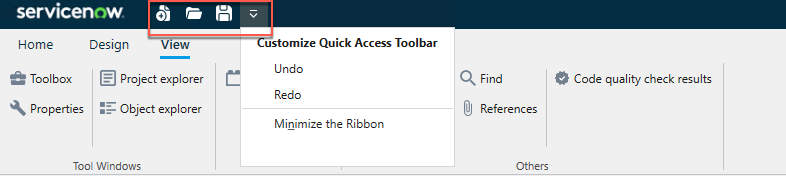

次の例のクイックアクセスツールバーを使用すると、自動化プロジェクトの作成、開く、保存、元に戻す、やり直しを実行できます。ツールバーのオプションを使用して、リボンを最小化したり、リボンの位置を変更したりすることもできます。
[デザイン] タブ

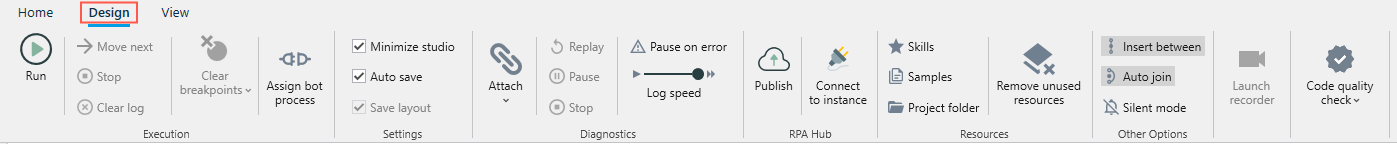

[デザイン] タブには、自動化の実行、RPA デスクトップデザインスタジオ の設定の構成、診断の支援、オプションの公開、ServiceNow インスタンスへの接続、およびその他のリソースへのアクセスを実行するためのオプションが用意されています。次の例は、[デザイン] タブに表示されるオプションを示しています。
| フィールド | 説明 |
|---|---|
| [実行] セクション | |
| 実行 | [実行] ボタンを使用して、自動化プロジェクトのワークフロー実行を開始します。 |
| 次へ移動 (Move next) | [次へ移動 (Move next)] ボタンを使用して、ブレークポイントにヒットした次のコンポーネントに移動します。このオプションは、実行フローがブレークポイントにヒットした場合にのみ有効になります。 |
| 停止 | [停止] ボタンを使用して、自動化プロジェクトのワークフローの実行を停止します。 |
| ログを消去 | [ログを消去] ボタンを使用して、ランタイムログをクリアします。 |
| ブレークポイントのクリア (Clear breakpoints) | [ブレークポイントのクリア (Clear breakpoints)] ボタンを使用して、自動化からすべてのブレークポイントを削除します。このオプションは、少なくとも 1 つのブレークポイントが設定されている場合に有効になります。 [ブレークポイントのクリア (Clear breakpoints)] ボタンの横にある下矢印ボタンをクリックして、[すべて検索] を選択し、[すべての参照を検索 (Find All References)] セクションで特定のブレークポイントを見つけます。 |
| ボットプロセスのアサイン | 自動化パッケージをボットプロセスにアサインし、自動化のリソースを利用します。ボットプロセスを割り当てる方法の詳細については、「」を参照してください 自動化プロジェクトへのボットプロセスのアサイン。 |
| [設定] セクション | |
| Studio を最小化 (Minimize studio) | 自動化の実行中に RPA デスクトップデザインスタジオ を最小化するには、[Studio を最小化 (Minimize studio)] チェックボックスをオンにします。 [実行] ボタンを選択して自動化を実行している場合は、RPA デスクトップデザインスタジオ を最小化できます。 |
| 自動保存 | [自動保存] チェックボックスをオンにすると、作業中に自動化プロジェクトファイルが自動的に保存されます。 |
| レイアウトを保存 (Save layout) | [レイアウトを保存 (Save layout)] チェックボックスをオンにすると、RPA デスクトップデザインスタジオ のペインレイアウトが保存されます。 |
| [診断] セクション | |
| 添付 | [添付] ボタンを使用して、ローカルログファイルまたはリモートログファイルを ServiceNow インスタンスに添付します。 |
| 再生 | [再生] ボタンを使用して、添付されたログ実行を再生します。 |
| 一時停止 | [一時停止] ボタンを使用して、添付されたログ実行を一時停止します。 |
| 停止 | [停止] ボタンを使用して、添付されたログ実行を停止します。 |
| エラー時に一時停止 (Pause on error) | 実行中にエラーが発生した場合は、[エラー時に一時停止] ボタンを使用して、添付されたログ実行を一時停止します。 |
| ログ速度 (Log speed) | [ログ速度 (Log speed)] スライダーを調整して、ログを使用して自動化を再生するときの速度をコントロールします。 デフォルトでは、スライダーは中央に調整されており、各コンポーネントの実行に 1 秒かかります。 ログ速度を下げると、各コンポーネントの所要時間は実行中にかかった時間と同じになります。 ログ速度を上げると、すべてのコンポーネントが再生時にすぐに実行されます。 |
| RPA Hub | |
| 公開 | [公開] ボタンを使用して、自動化プロジェクトを RPA Hub に公開します。 |
| インスタンスに接続 (Connect to instance) | [インスタンスに接続 (Connect to instance)] ボタンを使用して、既存の ServiceNow インスタンスに接続するか、ServiceNow インスタンスの詳細を追加します。 |
| [リソース] セクション | |
| スキル | [スキル] ボタンを使用して、[スキルエクスプローラー (Skill Explorer)] ペインでスキル自動化プロジェクトを表示します。 これらのスキル自動化プロジェクトは、[スキルエクスプローラー (Skill Explorer)] ペインからデザイン面にスキル自動化プロジェクトをドラッグすることで再利用できます。これはリモートアクティビティとして表示されます。 |
| サンプル | [サンプル] ボタンを使用して、[サンプルエクスプローラー (Samples Explorer)] ペインにサンプル自動化を表示します。 サンプル自動化は、自動化の複雑さに基づいて初級、中級、上級のレベルに分類されます。 これらのカテゴリのいずれかで自動化をダブルクリックすると、自動化を表示できます。 |
| プロジェクトフォルダー (Project folder) | [プロジェクトフォルダー (Project folder)] ボタンを使用して、現在の自動化プロジェクトフォルダーを開きます。 |
| 未使用のリソースを削除 (Remove unused resources) | [未使用のリソースを削除 (Remove unused resources)] ボタンを使用して、未使用の変数、参照、ユーザープラグインを削除します。 |
| [その他のオプション] セクション | |
| 間に挿入 (Insert between) | [間に挿入 (Insert between)] ボタンを使用して、新たにドロップされたコンポーネントの左側にある、空きコントロールポートのある最も近いコンポーネントに接続します。 |
| 自動結合 (Auto join) | [自動結合 (Auto join)] ボタンを使用して、コンポーネントが削除されたときに 2 つのコンポーネント間の接続を再マッピングします。 |
| サイレントモード | [サイレントモード] ボタンを使用して、さらにアクティビティタブを開くことなく、自動化プロジェクトを実行します。 |
| レコーダーを起動 | デスクトップまたは Web アプリケーションからアクションをキャプチャし、レコーダーオプションを使用してキャプチャしたアクションを自動化フローに変換します。自動化の記録の詳細については、「自動化の記録」を参照してください。 |
| コード品質チェック | コード品質チェック機能を使用して、自動化の進行を妨げる自動化の問題がないか、アクティビティまたは完了自動化プロジェクトを検査します。RPA デスクトップデザインスタジオ でコード品質チェックを実行する方法の詳細については、「RPA デスクトップデザインスタジオ のコード品質チェック」を参照してください。 |
[ビュー] タブ

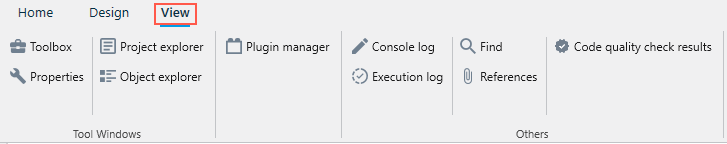

次の例の [ビュー] タブを使用すると、[ツールウィンドウ (Tool Windows)] の表示 (閉じられている場合)、[プラグインマネージャー (Plugin Manager)] オプションを使用した追加のプラグインのインストール、コンソールログと実行ログの表示、コンポーネントの検索、すべての参照の検索を実行できます。
| セクションまたはフィールド | 説明 |
|---|---|
| [ツールウィンドウ (Tool Windows)] セクション | ツールウィンドウの各ペイン (ツールボックス、プロジェクトエクスプローラー (Project explorer)、プロパティ、およびオブジェクトエクスプローラー (Object explorer)) が閉じられている場合は、それぞれをクリックして再度開きます。 |
| プラグインマネージャー | [プラグインマネージャー (Plugin manager)] ボタンを使用して、追加のプラグインをインストールし、自動化プロジェクトの作成に必要な自動化を設計できます。 |
| [その他] セクション | |
| コンソールログ | コンソールセクションが閉じられている場合は、[コンソール] ボタンを使用して開きます。 このセクションには、コンソールログコンポーネントに関連する情報が含まれています。 |
| 実行ログ | [実行ログ] セクションが閉じられている場合は、[実行ログ] ボタンを使用して開きます。 ログを添付すると、このセクションで自動化実行のエラーログを表示できます。 |
| 検索 | [検索] ボタンを使用して、自動化プロジェクト内のコンポーネントを検索します。 |
| 参照 | ナビゲーションペインが閉じられている場合は、[参照] ボタンを使用して表示します。 |
| コード品質チェック結果 | コード品質チェックの実行詳細を表示します。 |
[プロジェクトエクスプローラー (Project Explorer)] ペイン
次の例の赤でマークされた領域は、[プロジェクトエクスプローラー (Project Explorer)] ペインです。このペインには、現在の自動化プロジェクトで使用されているすべてのアーティファクトが表示されます。アーティファクトには、アクティビティ、プラグイン、ユーザープラグイン、グローバルオブジェクト、およびフォーム (有人の自動化プロジェクトを作成する場合) が含まれます。
[ツールボックス] ペイン

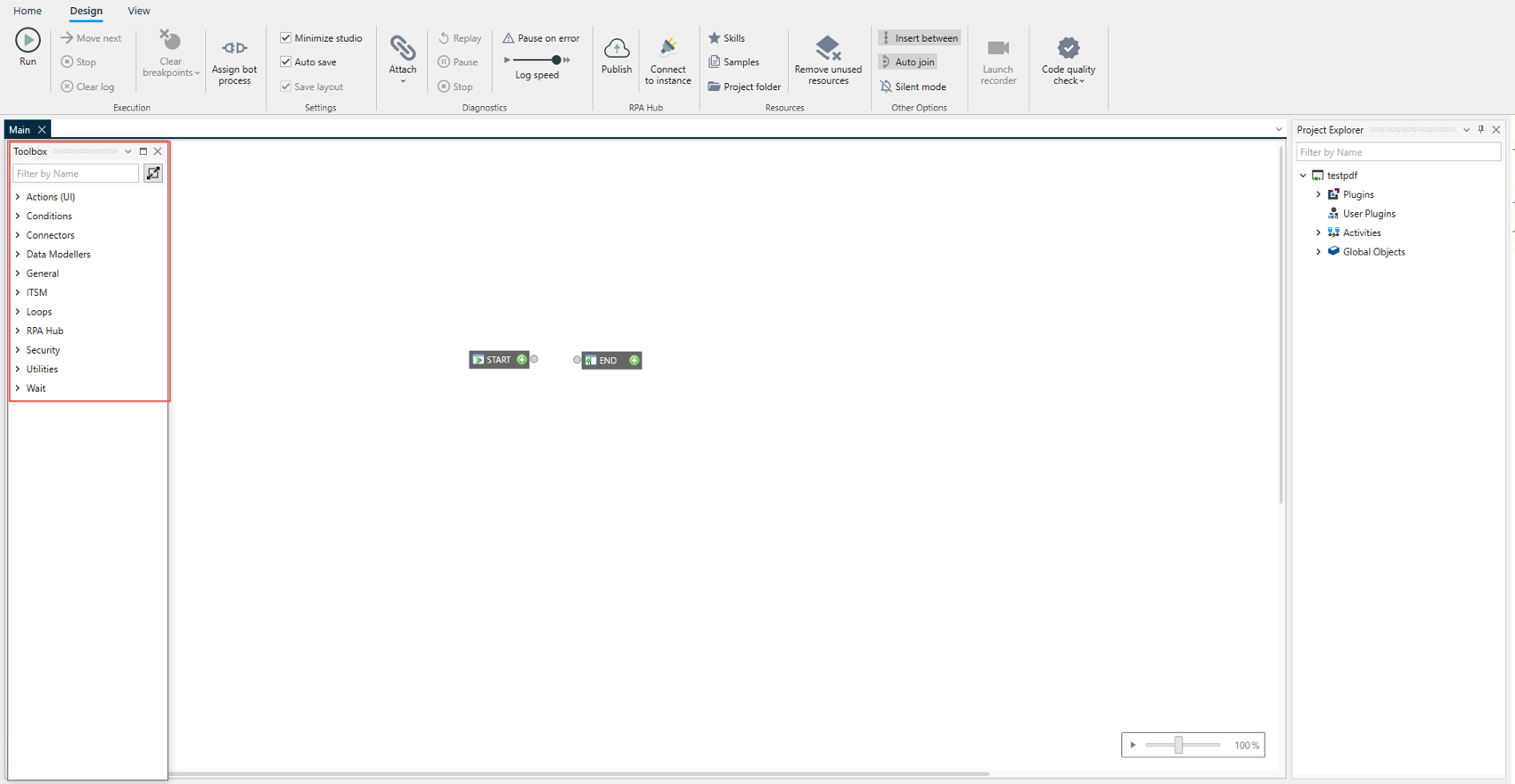

次の例で赤でマークされた領域は、 [ツールボックス] ペインです。このペインを使用して、RPA デスクトップデザインスタジオ で利用可能なすべてのコンポーネントとコネクタを表示できます。
コンポーネントは複数のカテゴリの下にリストされます。各コンポーネントグループを展開すると、デザイン面で使用できる個々のコンポーネントを表示できます。
[名前でフィルタリング] フィールドにテキストを入力して、ツールボックス内で利用可能なコンポーネントを検索します。
[プロパティ] ペイン

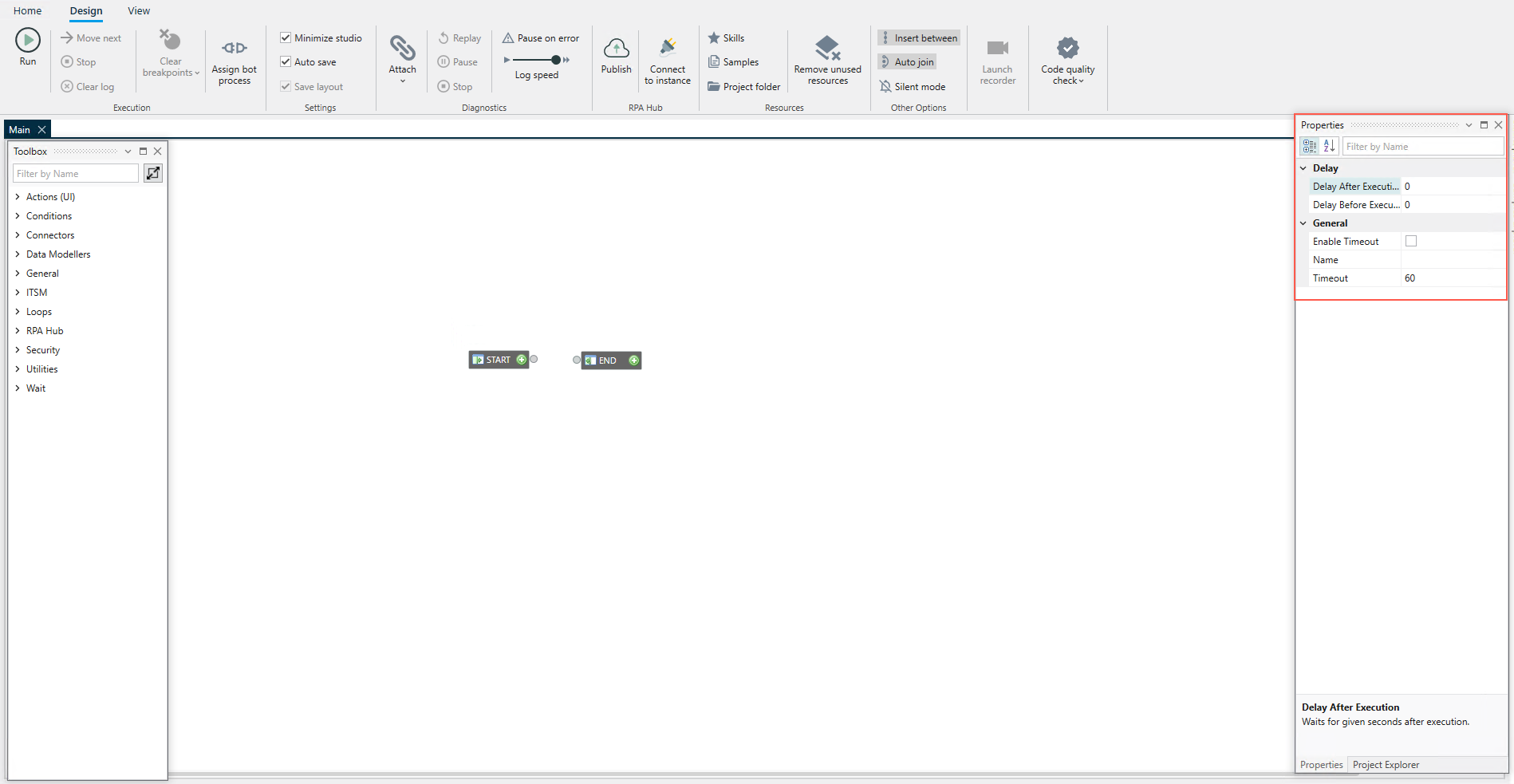

次の例の赤でマークされた領域は、[プロパティ] ペインです。各コンポーネント、コネクタ、アクティビティ、またはグローバルオブジェクトには、[プロパティ] ペインに表示される複数のプロパティがあります。
プロパティは、オブジェクトの機能の詳細な調整に役立ちます。
[オブジェクトエクスプローラー (Object Explorer)] ペイン

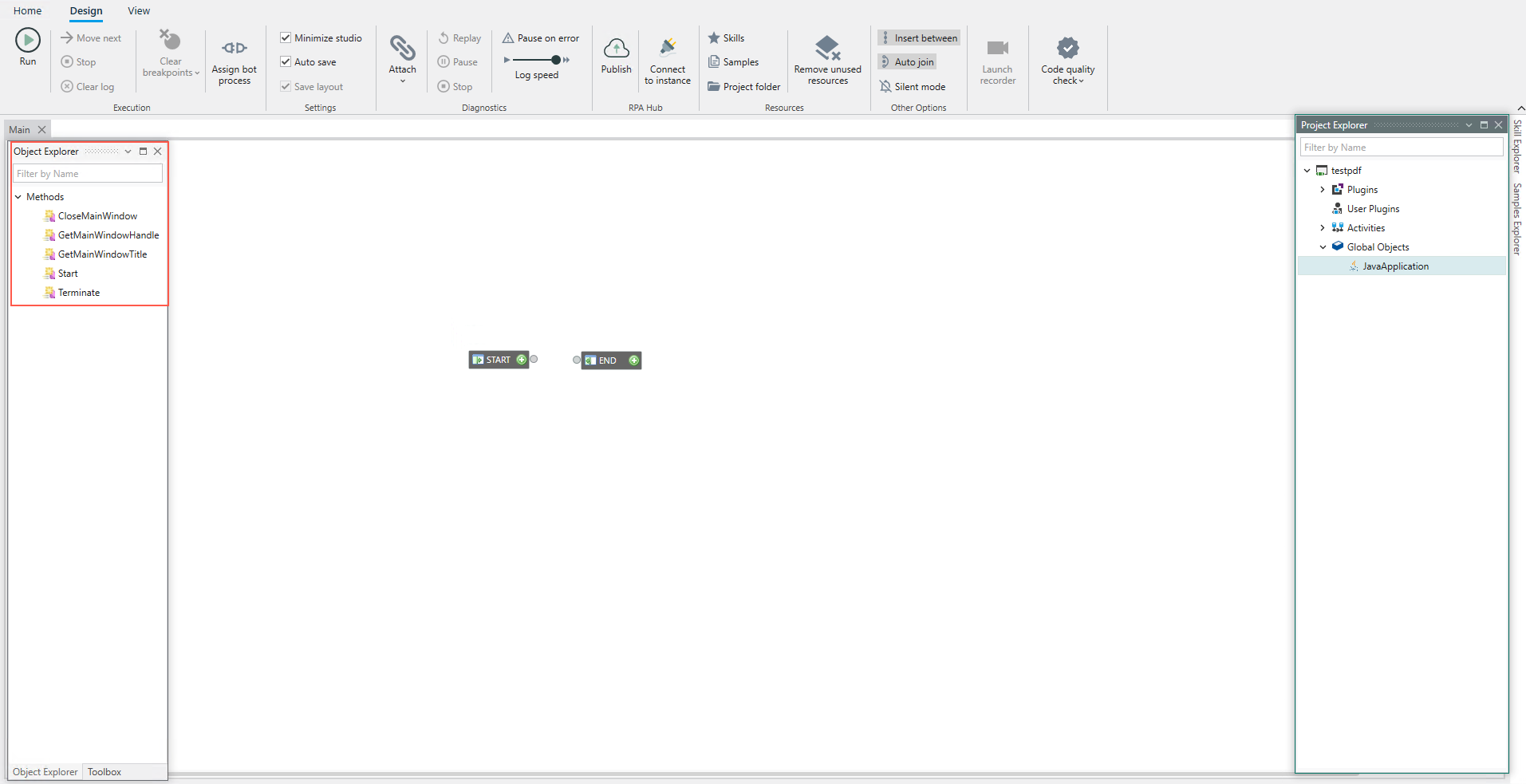

次の例で赤でマークされた領域は、[オブジェクトエクスプローラー (Object Explorer)] ペインです。[プロジェクトエクスプローラー (Project Explorer)] ペインのオブジェクトに関連付けられているメソッドとイベントがこのペインに表示されます。
[プロジェクトエクスプローラー (Project Explorer)] ペインで特定のオブジェクトをダブルクリックして、関連付けられたメソッドとイベントを表示します。
たとえば、[グローバルオブジェクト] ノードで追加したリストコネクタをクリックすると、関連付けられたメソッドが [オブジェクトエクスプローラー (Object Explorer)] ペインに表示されます。
[グローバルオブジェクト] は、 [プロジェクトエクスプローラー ( Project Explorer)] ペインのセクションであり、コネクタやグローバル変数などのすべてのアクティビティでアクセスできるオブジェクトのプレースホルダーです。グローバルオブジェクト内にフォルダーを作成することで、オブジェクトをさらに整理できます。
RPA デスクトップデザインスタジオ のキーボードショートカット
キーボードショートカットを使用すると、RPA デスクトップデザインスタジオ で次のアクションをすばやく実行できます。
| アクション | Windows キーボード ショートカット |
|---|---|
| プロジェクトを作成する | Ctrl + N |
| プロジェクトを開く | Ctrl + O |
| プロジェクトを保存 | Ctrl + S |
| 元に戻す | Ctrl + Z |
| やり直し | Ctrl + Y |
| 実行 | F5 |
| グローバル実行 | Ctrl + F5 |
| グローバル停止 | Ctrl + Shift + F5 |
| ログを消去 | Ctrl + F8 |
| ステップオーバー | Ctrl + F10 |
| コピー | Ctrl + C |
| 切り取り | Ctrl + X |
| 貼り付け | Ctrl + V |
| すべて選択 | Ctrl + A |
| プロジェクトエクスプローラー (Project Explorer) | Ctrl + R |
| オブジェクトエクスプローラー (Object Explorer) | Ctrl + Alt + J |
| ツールボックス | Ctrl + Alt + X |
| プロパティ | F4 |
| ウィンドウを検索 | Ctrl + F |
| 削除 | Del |
