カスタム形状の例
カスタム図形を使用して、カスタムビジネスプロセス、システム、ロールなど、組織に固有の特定の要素を表します。
始める前に
必要なロール:システムアドミニストレーター (画像をデータベースにアップロードする場合)、APM アドミン (ダイアグラムアクションの作成、カスタム形状ライブラリ、形状ライブラリ要素の追加)
このタスクについて
この例では、画像または図形をデータベースにアップロードし、画像または図形のダイアグラム アクションを作成し、カスタム シェイプ ライブラリを作成し、シェイプ ライブラリに図形を追加し、シェイプ ライブラリ要素を作成し、図形を使用してダイアグラムを作成する方法について説明します。
図に含める要素を表す図形を作成します。画像が鮮明で、シンプルで、視覚的にわかりやすいものであることを確認してください。互換性のある形式は です。SVG。この例では、「Database.svg」画像を使用します。
手順
-

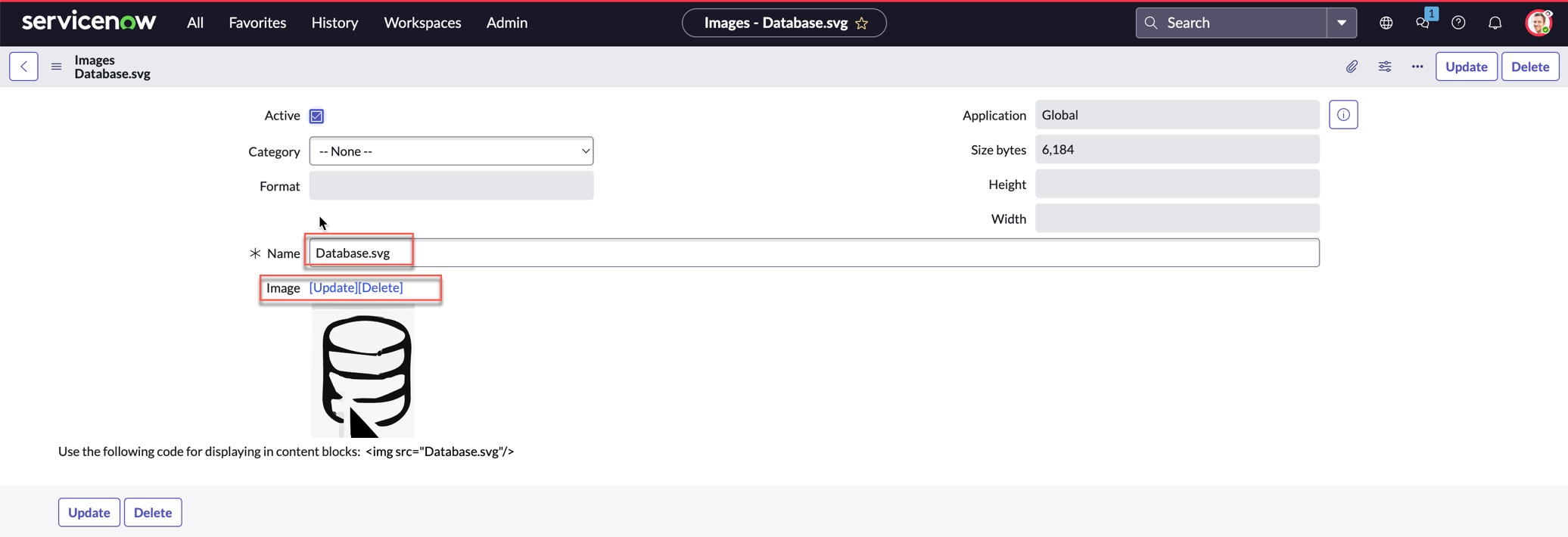

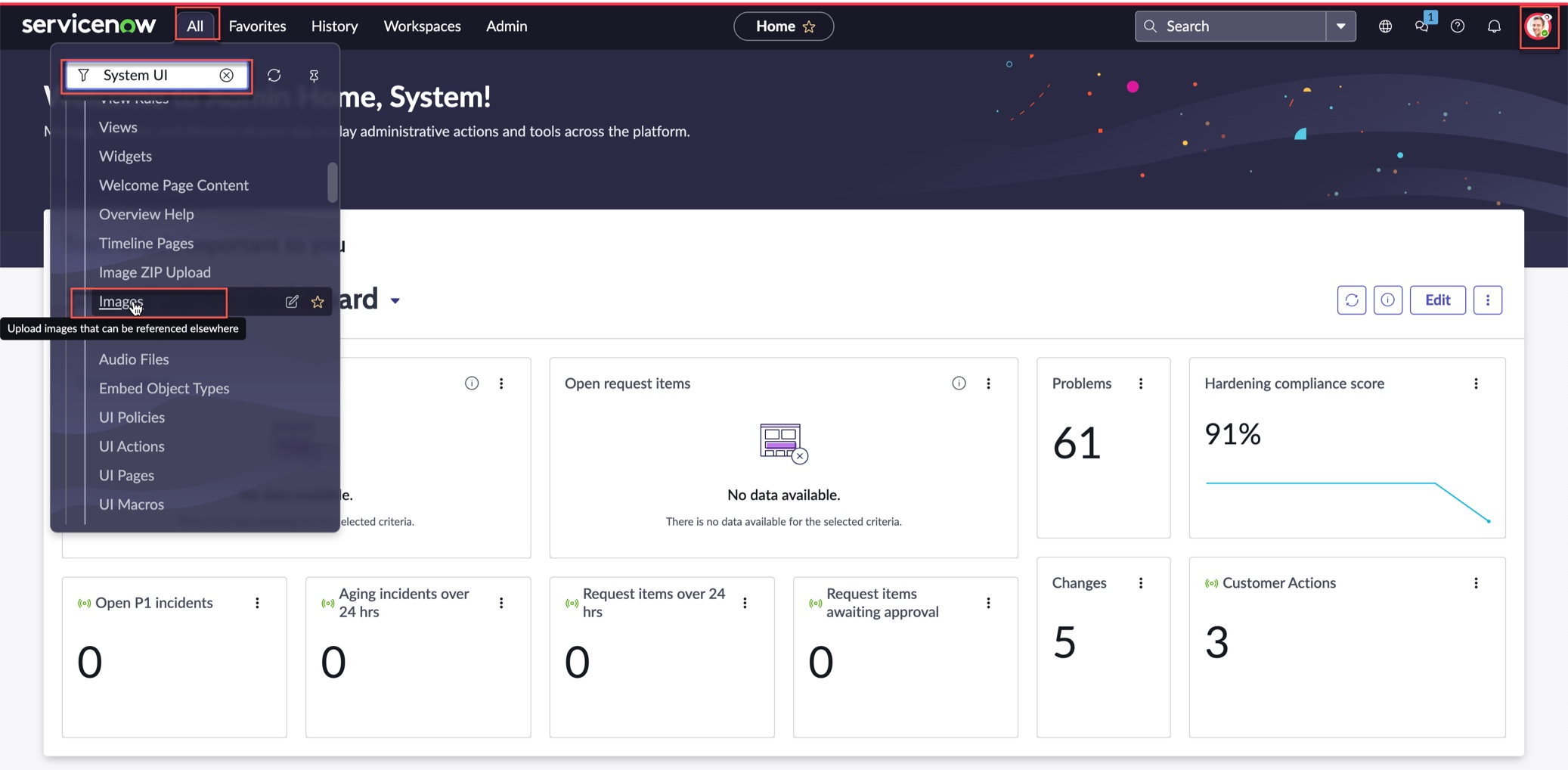

画像または形状をデータベースにアップロードします。
-
次のように移動する。 .
-

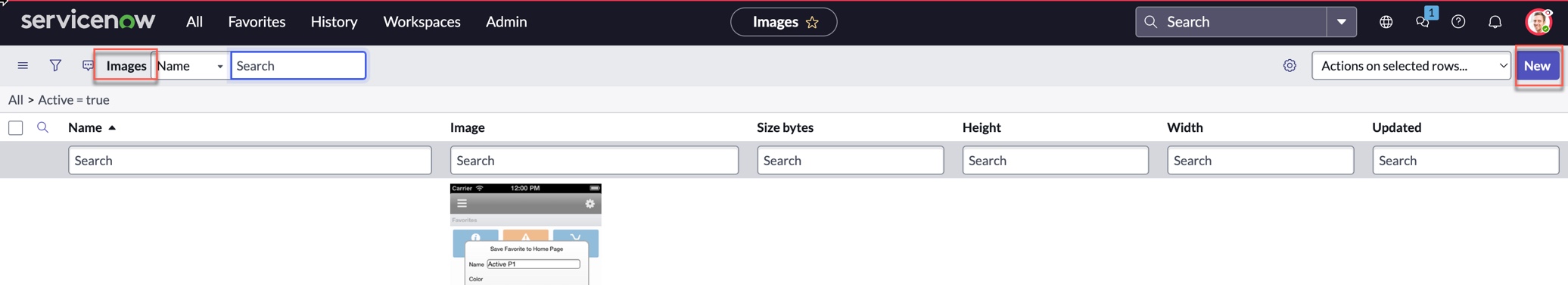

[New (新規)] を選択します。
-
次のように移動する。 .
-
[ クリックして追加...] を選択します。
-
エンタープライズアーキテクチャワークスペース内の画像のダイアグラムアクションを作成します。
-

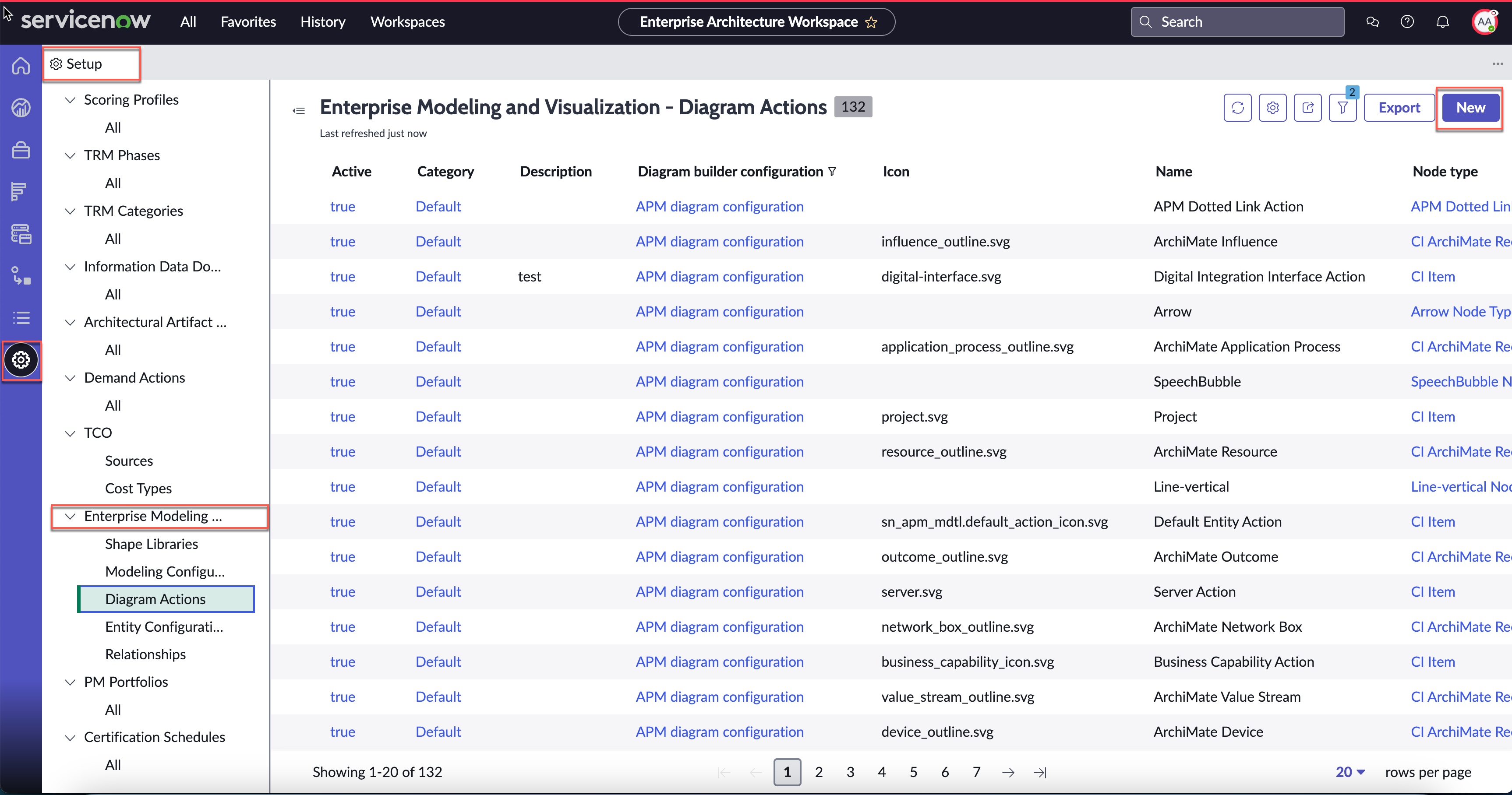

[Enterprise モデルと可視化] セクションで、[ダイアグラムアクション] を選択します。
-

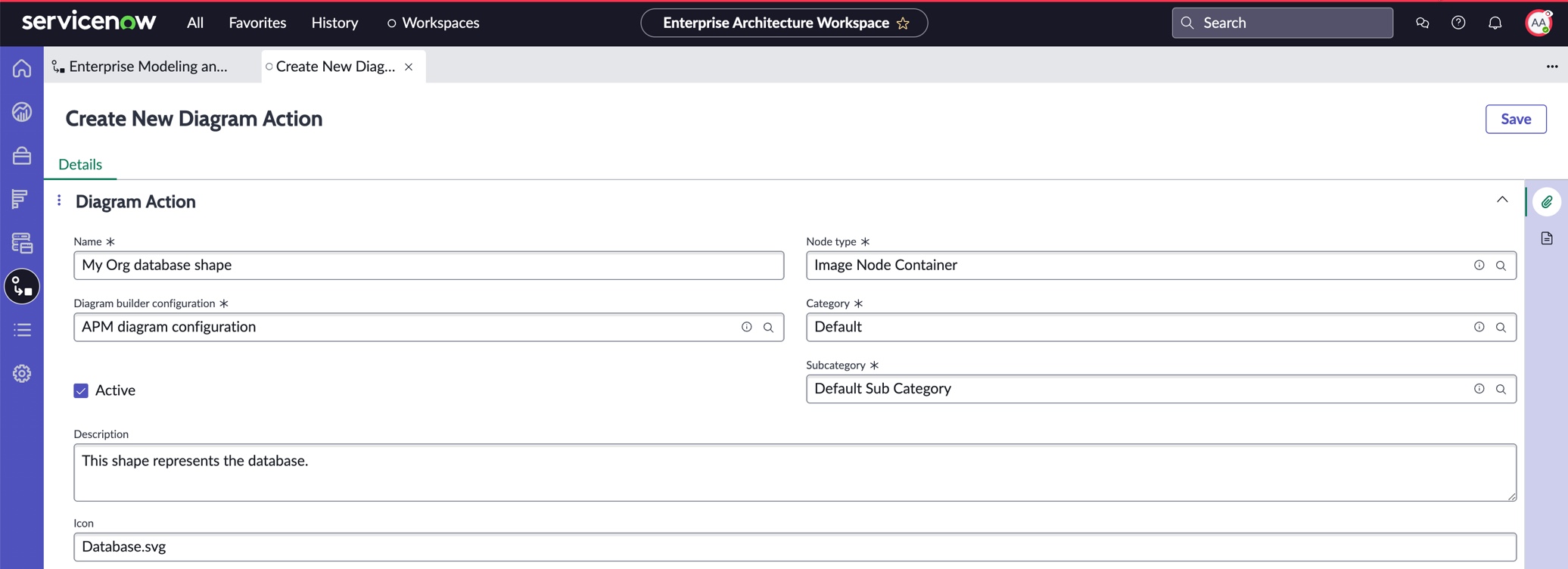

ダイアグラムアクションフォームで、次の詳細を入力します。
- 名前:ダイアグラムアクションの名前
- ダイアグラムビルダー構成:リストから [APM ダイアグラム構成] を選択します
- ノードタイプ:ノードタイプを [イメージノードコンテナ] として選択します
- カテゴリ - デフォルトを選択
- サブカテゴリ - [デフォルトのサブカテゴリ] を選択します
- アイコン:イメージの名前を入力します
-
[Enterprise モデルと可視化] セクションで、[ダイアグラムアクション] を選択します。
-
組織に固有のカスタム形状ライブラリを作成し、すべての形状を追加して組織の図を作成します。
-

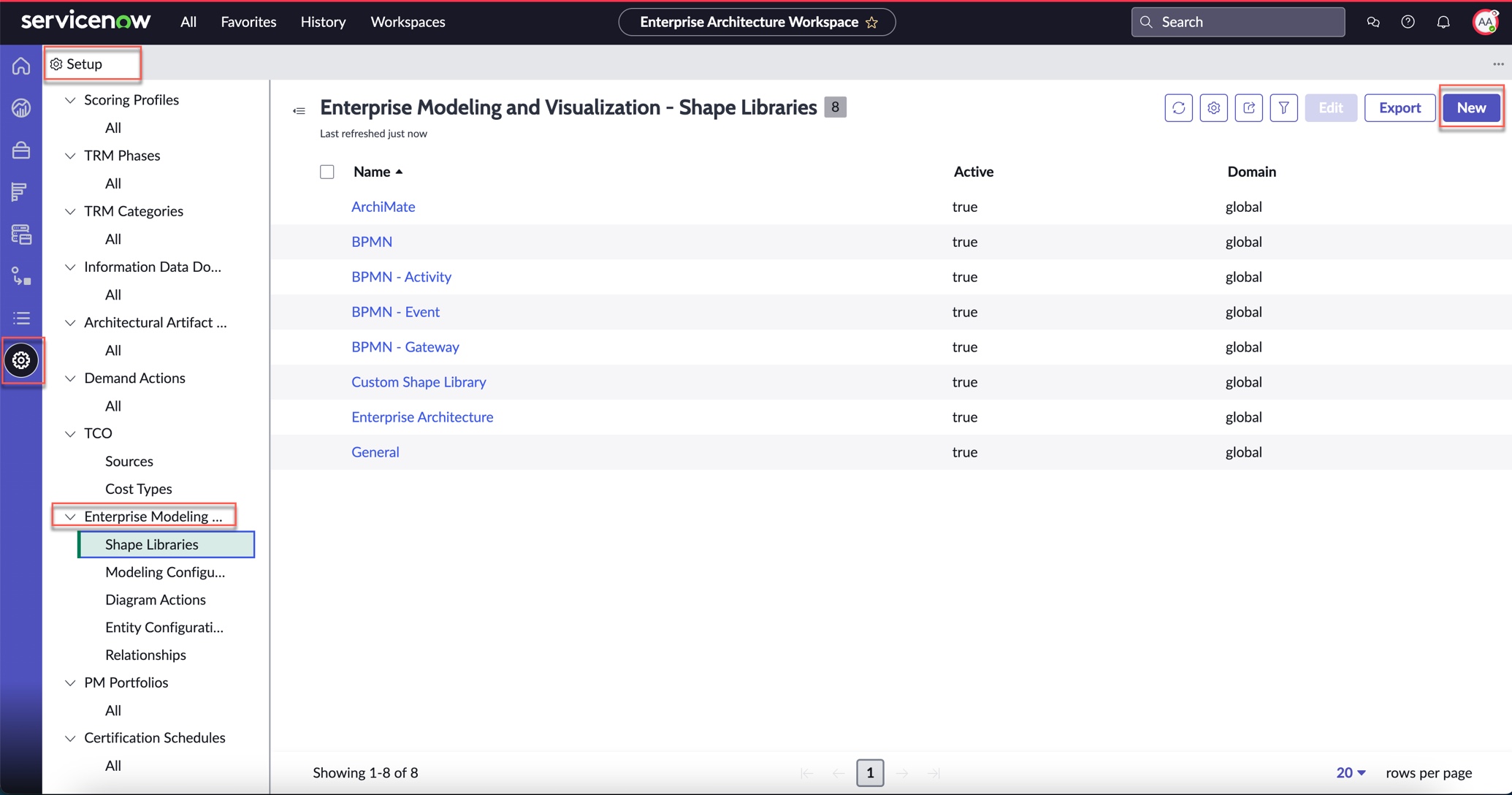

APM アドミンユーザーとして、次の場所に移動します。 .
-

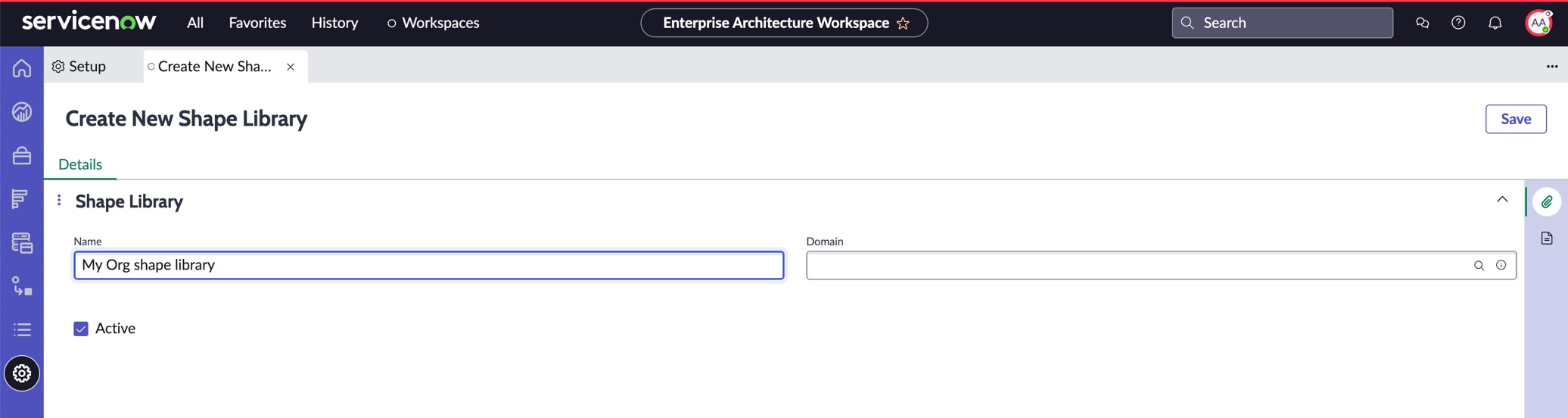

形状ライブラリの名前を入力し、[ 保存] を選択します。
-
APM アドミンユーザーとして、次の場所に移動します。 .
-

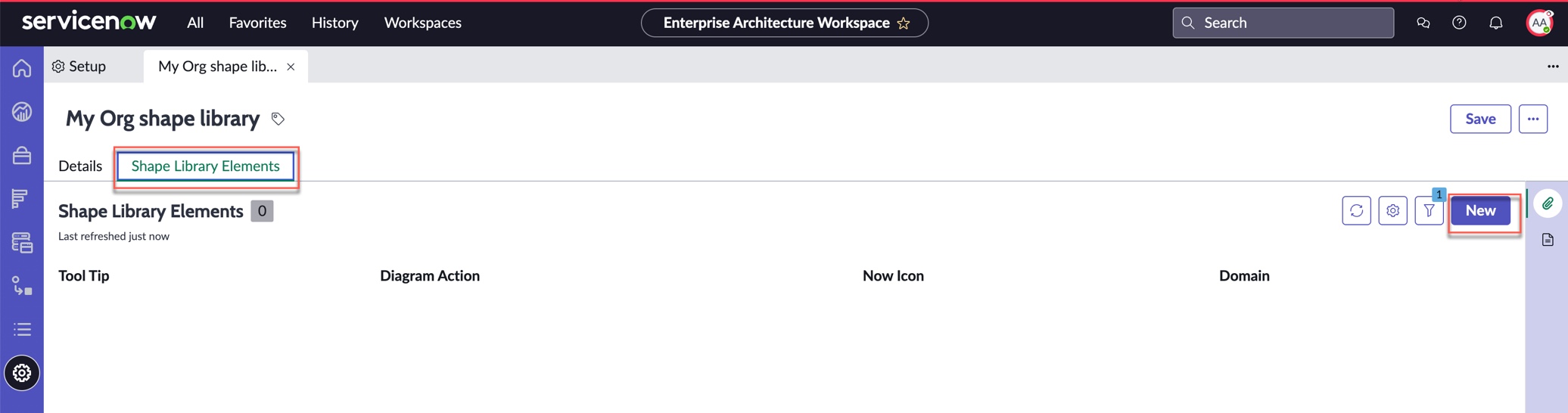

形状ライブラリ要素を追加して、形状とその図のアクションを形状ライブラリに関連付けます。
-
[New (新規)] を選択します。
-

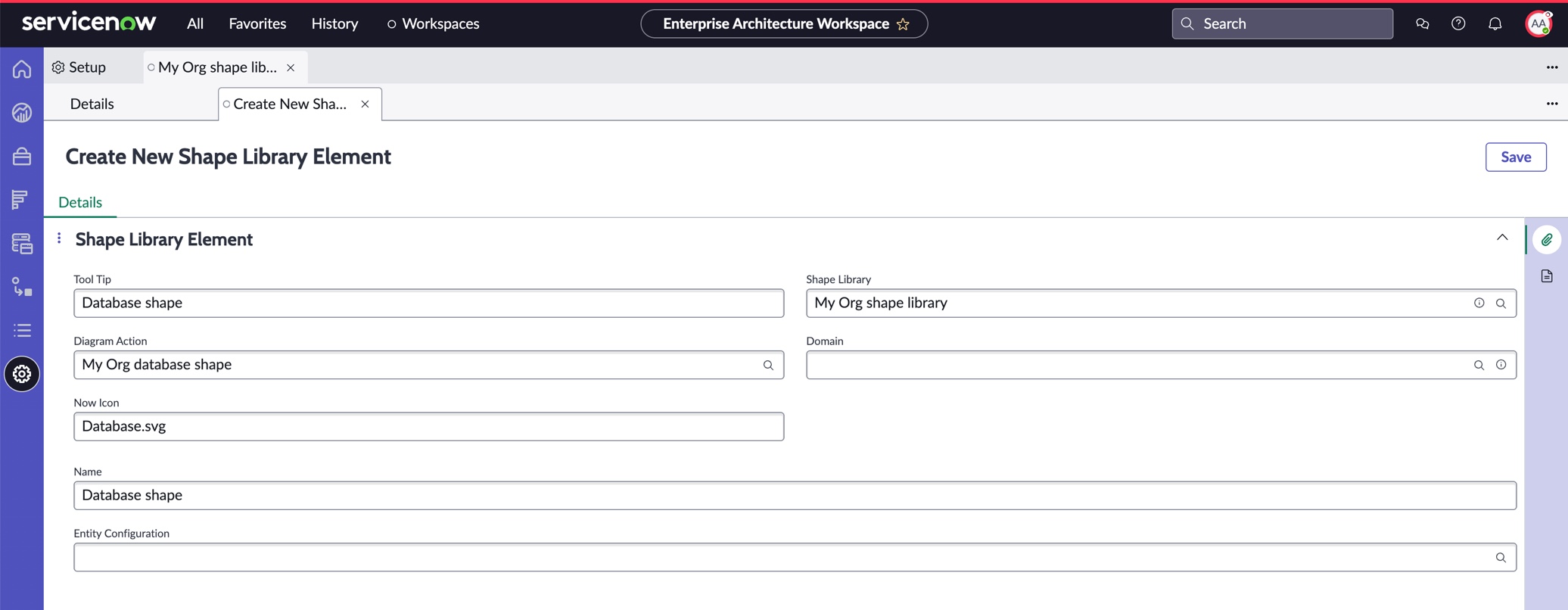

形状ライブラリ要素フォームで、次の詳細を入力します。
- ツールヒント:画像にカーソルを合わせたときに表示するテキストを入力します。
- ダイアグラムアクション - 前のステップで作成したダイアグラムアクションを選択します。
- Now アイコン:形状または画像の名前を入力します。
- 名前:Enterprise Modeling and Visualization アプリケーションに表示する形状の名前を入力します。
- 形状ライブラリ:このフィールドは自動的に選択されます。
- ドメイン:オプションのフィールド。
- エンティティ構成:オプションのフィールド。
-
[New (新規)] を選択します。
-
アップロードした図形を使用して図を作成します。
-

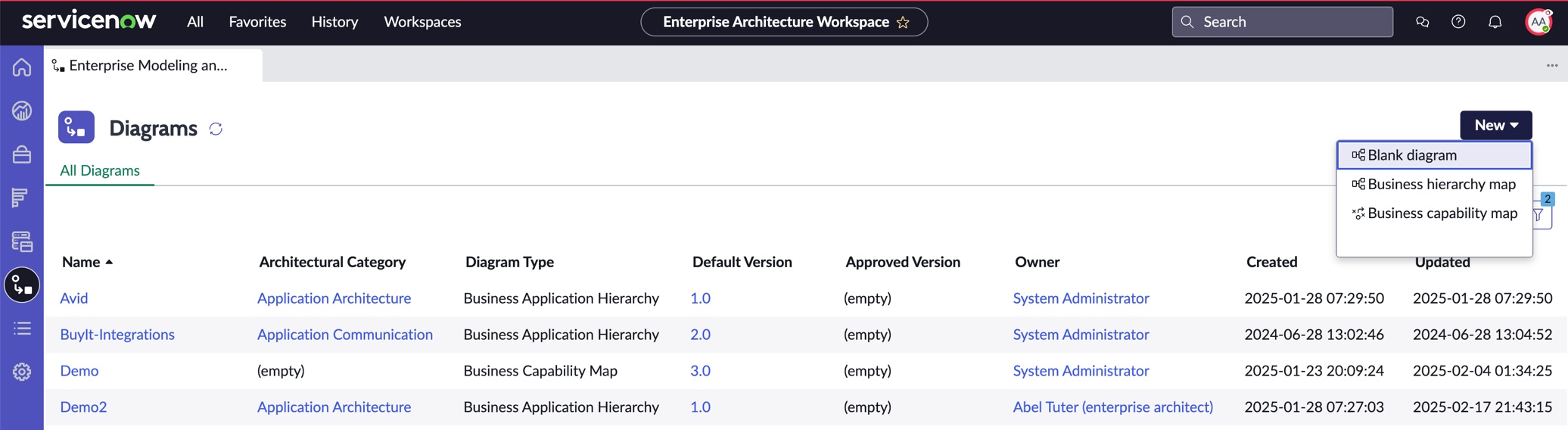

>を選択
-

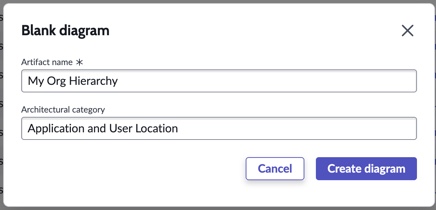

図の名前を入力します。必要に応じて、図のアーキテクチャカテゴリを入力または選択することもできます。
作成した形状ライブラリが [図形] パレットに表示されることを確認します。アップロードした形状が含まれています。
-

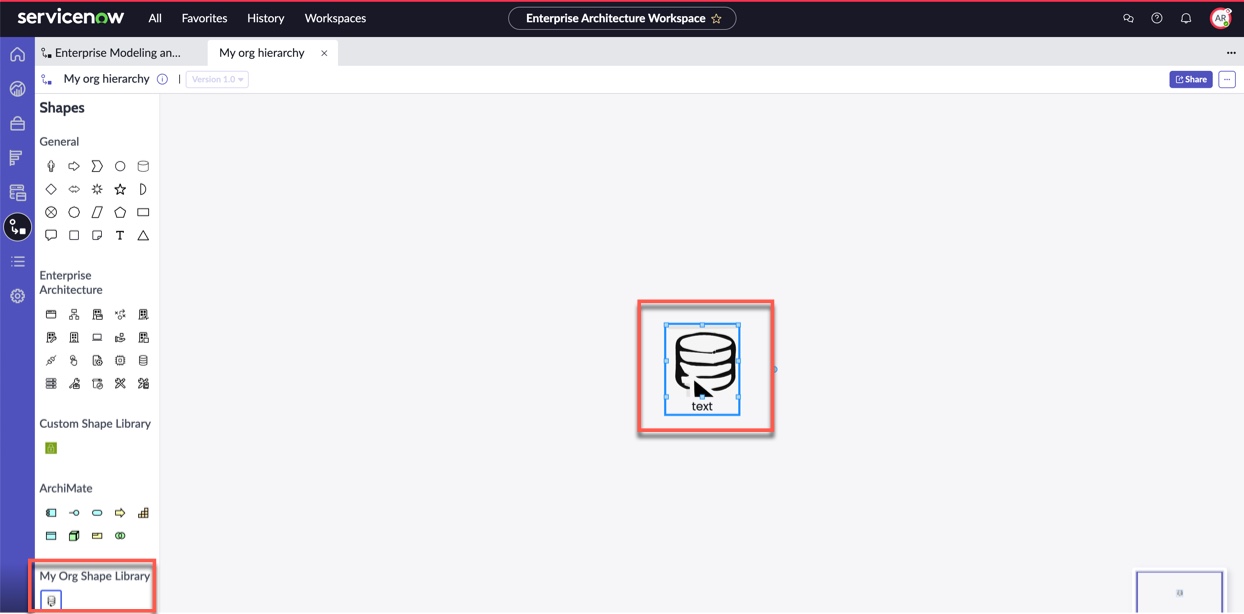

図形をクリックしてキャンバスに追加します。
選択した図形がキャンバスに追加されます。
-
>を選択
