CMDB クエリビルダーを使用した エンタープライズアーキテクチャ レポートの可視化

エンタープライズアーキテクチャ は CMDB クエリビルダーを使用して、 エンタープライズアーキテクチャ で使用される構成アイテムのリストをクエリし、それらをレポートとして可視化します。

始める前に

必要なロール：sn_apm.apm_user

このタスクについて

エンタープライズアーキテクチャ は、CMDB クエリビルダーを利用して複雑なクエリをビルドし、さまざまな CMDB CI 関係によって相互に関連付けられている CMDB CI クラス、 エンタープライズアーキテクチャ テーブル、および構成アイテムからデータを取得します。

テーブルと CMDB CI クラスからデータを取得するレポートを起動する前に、それぞれのスケジュール済みジョブを実行する必要があります。これらのジョブは、[オンデマンド] の頻度でアクティブになります。ただし、レポートのデータを更新する頻度に基づき、要件に応じて、頻度を日次、週次、月次、定期的、1 回、オンデマンド、ビジネスカレンダー - エントリー開始、ビジネスカレンダー - エントリー終了に更新します。それに応じて、これらのスケジュール済みジョブの頻度を設定します。詳細については、「CMDB クエリビルダーレポートのスケジュール済みジョブの実行」を参照してください。

注:

これらのスケジュール済みジョブは、必ず、グローバルスコープからのみ実行してください。システム管理者のみが、これらのスケジュール済みジョブをグローバルスコープから実行できます。ただし、 エンタープライズアーキテクチャ ユーザーはレポートを表示できます。

手順

1. 次のように移動する。 All (すべて) > エンタープライズアーキテクチャ > CMDB Query Builder.
   ベースシステムが提供するすべてのレポートは、CMDB クエリビルダーのアプリケーションナビゲーターにあるメニューオプションとして提供されます。
2. レポートを表示する、関連する CMDB クエリビルダー名をクリックします。

   レポートは新しいタブで開かれ、デフォルトでは棒グラフとして表示されます。レポートを表示して、以後の使用のために保存しておくことができます。

   注:

   レポートに表示されるデータは、オンデマンドで実行されたスケジュール済みジョブの最新の実行から取得されます。
3. 各オプションをクリックすると、それぞれのレポートが表示されます。
   注:

   ビジネスアプリケーション CMDB クエリビルダーレポートでプロジェクトを生成するには、PPM Standard プラグインをアクティブ化する必要があります。

   エンタープライズアーキテクチャ ベースシステムは、 エンタープライズアーキテクチャ レポートを生成するための次のクエリのリストを提供します。

   ビジネスアプリケーションによって提供されるビジネス機能

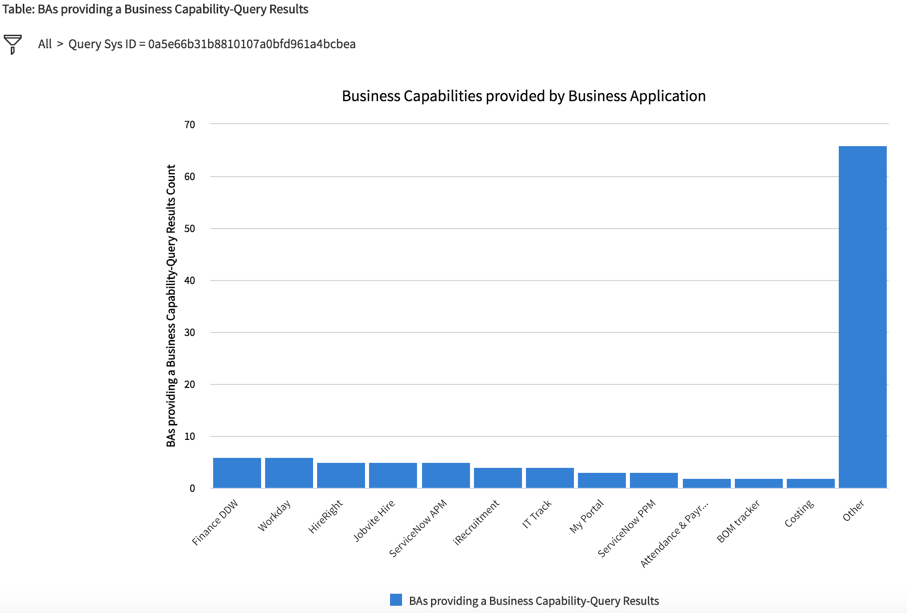

   図 : 1. ビジネスアプリケーションによって提供されるビジネス機能を示すレポート



   ビジネスアプリケーションによって使用されるアプリケーションサービス

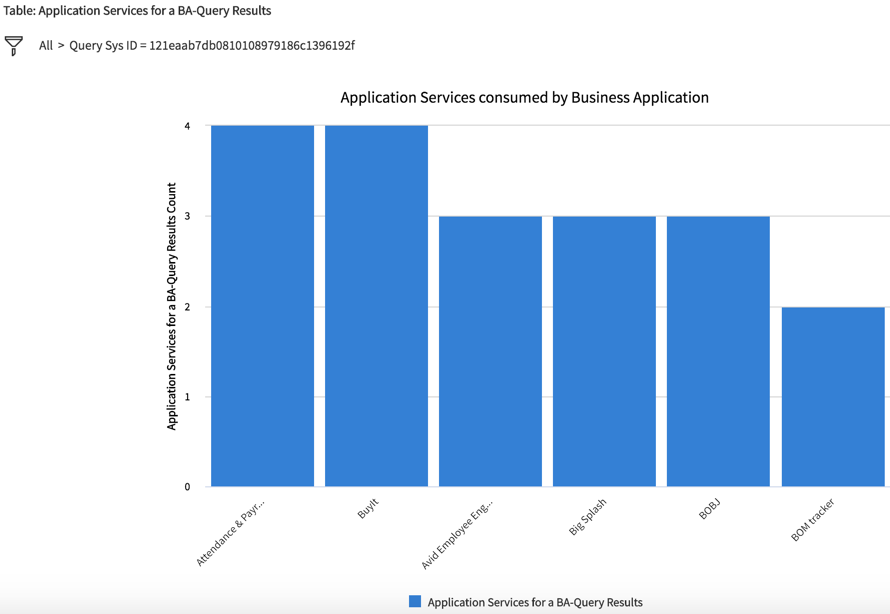

   図 : 2. ビジネスアプリケーションによって使用されるアプリケーションサービスを示すレポート



   ビジネス機能を提供するビジネスアプリケーション

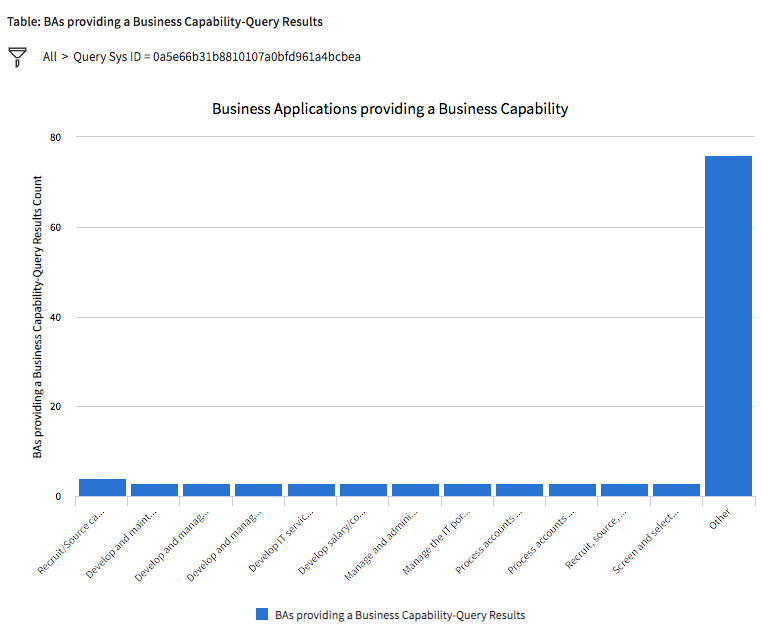

   図 : 3. ビジネス機能を提供するビジネスアプリケーションを示すレポート



   ビジネス機能によって提供されるビジネスサービス

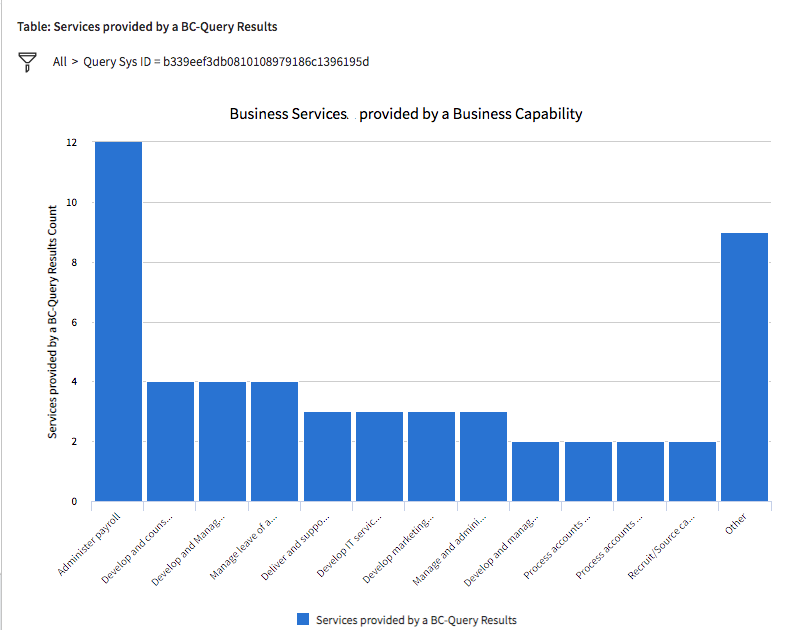

   図 : 4. ビジネス機能によって提供されるビジネスサービスを示すレポート



   情報オブジェクトを使用するビジネスアプリケーション

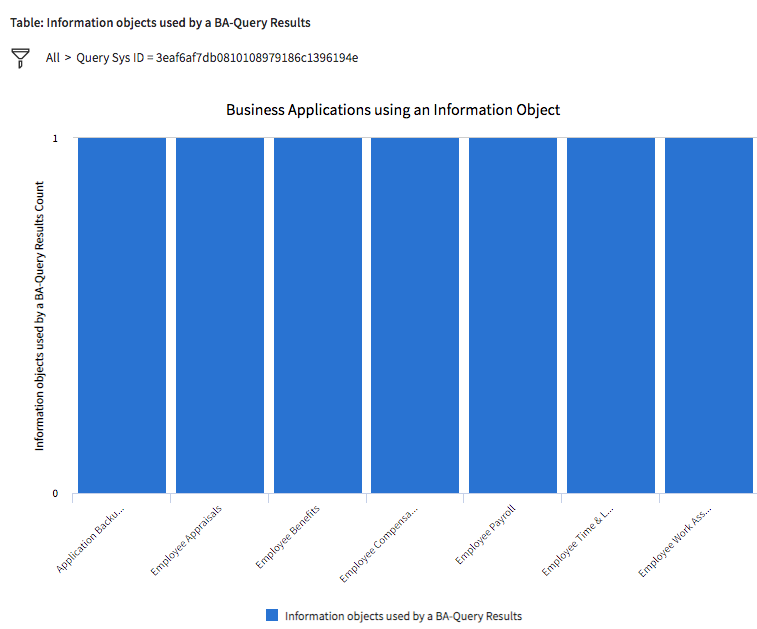

   図 : 5. 情報オブジェクトを使用するビジネスアプリケーションを示すレポート



   ビジネスアプリケーションによって使用される情報オブジェクト

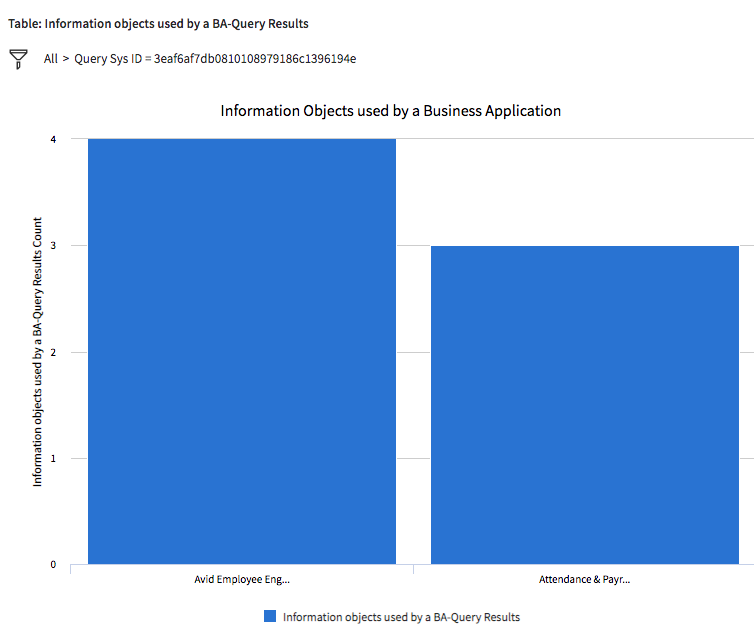

   図 : 6. ビジネスアプリケーションによって使用される情報オブジェクトを示すレポート



   ビジネスアプリケーションのデマンド

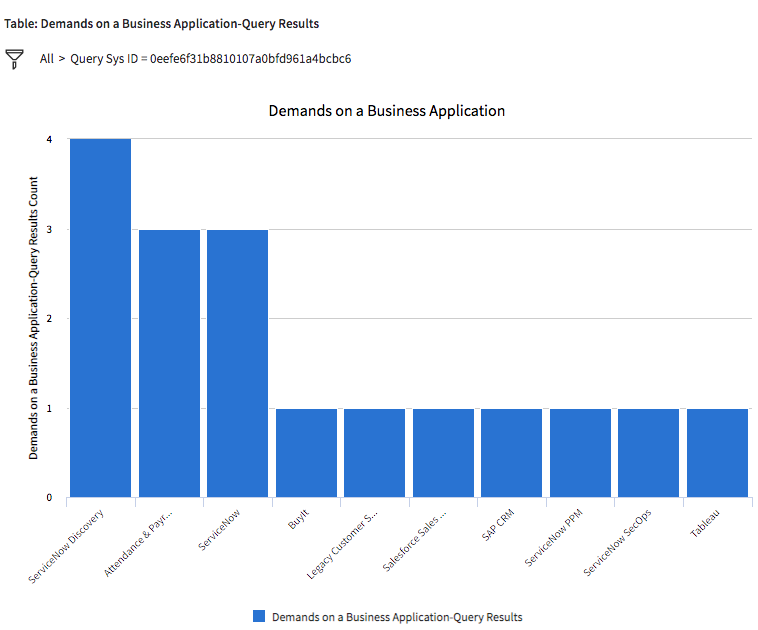

   図 : 7. ビジネスアプリケーションのデマンドを示すレポート



   ビジネスアプリケーションのプロジェクト

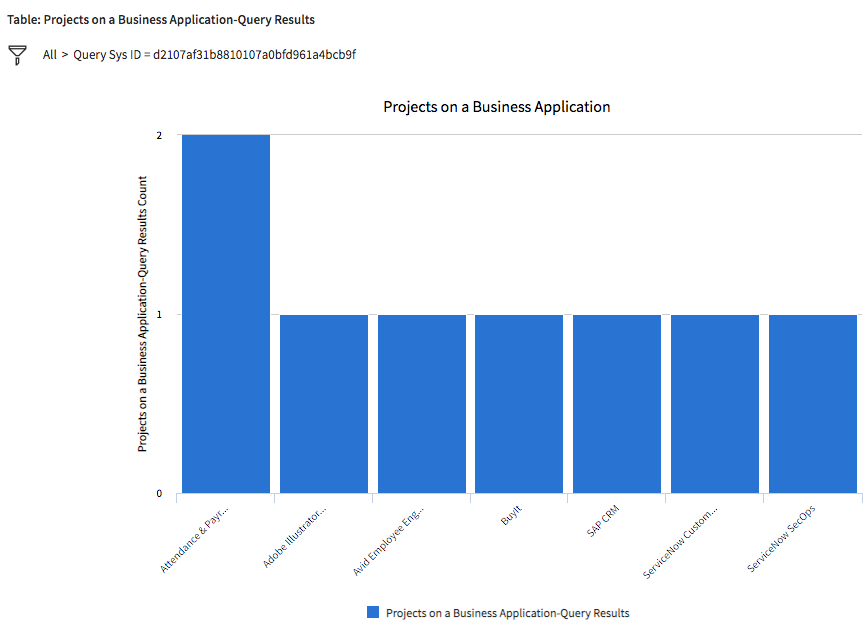

   図 : 8. ビジネスアプリケーションのプロジェクトを示すレポート



関連タスク

• CMDB クエリビルダーレポートのスケジュール済みジョブの実行
