스트리밍 연결 대시보드 사용

통합에 대한 스트리밍 연결 자세한 통계를 봅니다. 대시보드를 사용하여 생산자와 소비자를 ServiceNow® 스트리밍 연결 관리하고, 데이터 사용량을 보고, 주제 및 복제기를 만들거나 편집합니다.

대시보드는 스트리밍 연결 여러 기능을 단일 환경에 결합하므로 다음을 수행할 수 있습니다.

• 단일 애플리케이션을 통해 여러 스트리밍 연결 통합을 관리합니다.
• 자세한 차트, 목록 및 통계를 사용하여 통합에서 데이터를 사용하고 처리하는 방법에 대한 인사이트를 얻습니다.
• 지난 13개월 동안의 총 데이터 사용량, 월별 데이터 사용량 및 주제당 데이터 사용량을 봅니다.
• 단순화된 인터페이스를 통해 주제, 생산자, 소비자 및 복제자를 편집합니다.

스토어에서 앱 요청

ServiceNow Store 웹 사이트를 방문하면 사용 가능한 모든 앱을 확인하고 스토어에 요청을 제출하는 방법에 대한 정보를 참조할 수 있습니다. 출시된 모든 앱의 누적 릴리스 정보는 ServiceNow Store 버전 기록 릴리스 정보를 참조하십시오.

워크플로우 데이터 패브릭 구독

이 애플리케이션에는 워크플로우 데이터 패브릭 구독과 구독이 스트리밍 연결 필요합니다. 자세한 내용은 https://www.servicenow.com/now-platform/workflow-data-fabric.html 문서를 참조하십시오.

스트림 커넥트 대시보드 조직

대시보드를 보려면 다음으로 이동합니다. 모두 > 통합 허브 > 스트림 커넥트 > 스트림 커넥트 홈.

대시보드에는 다음과 같은 구성요소가 있습니다.

• 데이터 사용량 탭이 있는 개요 섹션입니다.
• 주제
• 소비자
• 생산자
• 메시지 복제
• 주제 복제
• 경보

다음 섹션에서는 각 구성 요소에 대해 자세히 설명합니다.

개요 섹션

통합에 스트리밍 연결 대한 자세한 정보를 봅니다.

개요 섹션에는 스트림 작업 및 데이터 사용량이라는 두 개의 탭이 있습니다.

• 스트림 활동 탭에는 주제, 소비자, 생산자, 복제자 및 경보에 대한 활동이 표시됩니다.
• 데이터 사용량 탭에는 시간 경과에 따른 사용량이 표시됩니다 스트리밍 연결 .

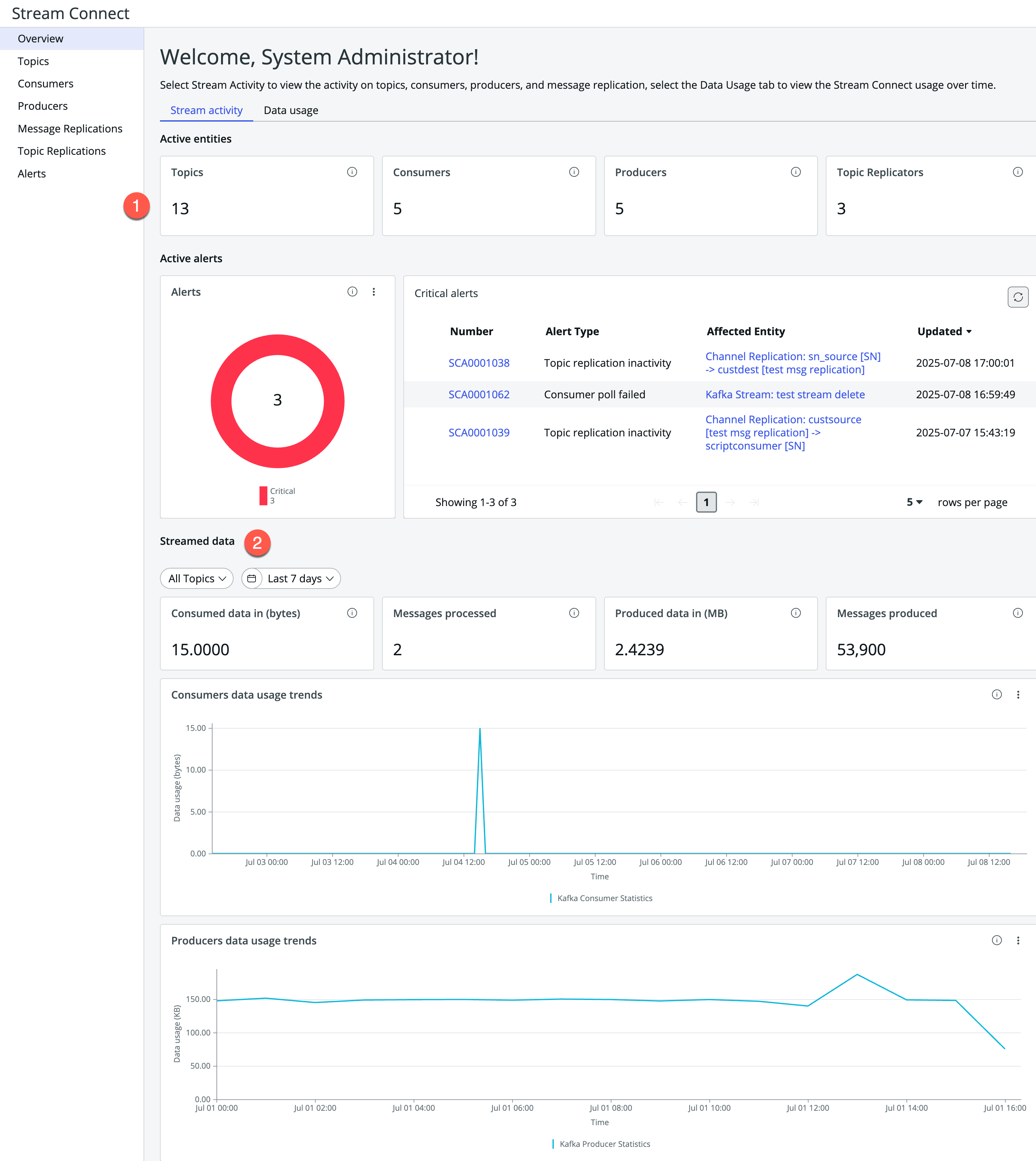

그림 1. 스트림 커넥트 대시보드 개요, 스트림 활동

스트림 활동 탭에는 이러한 구성 요소가 있습니다.

1. 활성 엔터티 및 경보

활성 엔터티 섹션에는 생성된 주제, 소비자, 작성자 및 주제 복제자 수가 표시됩니다. 활성 경보 섹션에는 각 경보의 수, 유형, 영향을 받는 엔터티 및 업데이트된 날짜와 함께 총 활성 경보 수가 표시됩니다.

2. 스트리밍 데이터 개요

다음 차트를 표시합니다.

• 사용된 데이터: 소비된 총 데이터 양(GB)입니다.
• 처리된 메시지: 처리된 총 메시지 수입니다.
• 생산된 데이터: 생산된 총 데이터 수(GB)입니다.
• 생성된 메시지: 생성된 총 메시지 수입니다.
• 소비자 데이터 사용량 추세: 지난 7일 동안 소비자가 사용한 데이터의 양(MB)입니다.
• 생산자 데이터 사용량 추세: 지난 7일 동안 생산자가 사용한 데이터 양(MB)입니다.

선택한 단일 주제 또는 결합된 모든 주제에 대한 데이터를 볼 수 있습니다. 시간별로 데이터를 구성하여 지난 24시간, 지난 2일, 지난 7일 동안의 데이터를 확인하거나 사용자 지정 범위를 설정할 수도 있습니다.

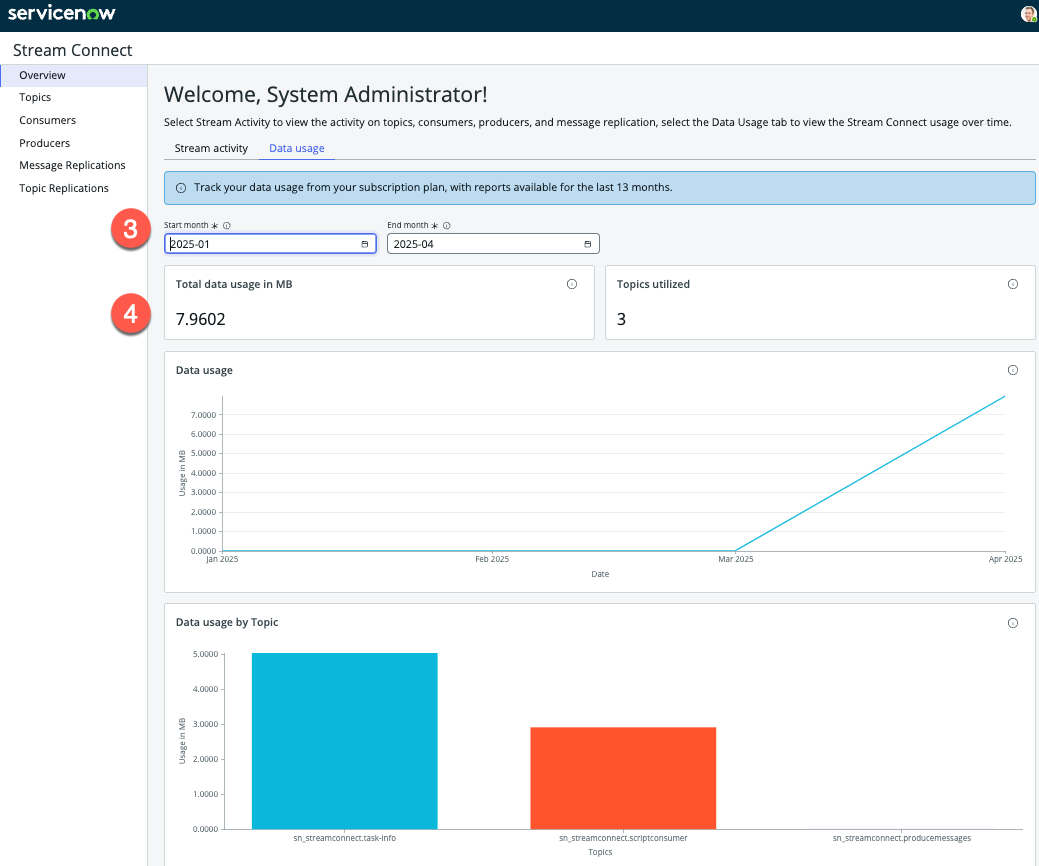

그림 2. 스트림 커넥트 대시보드 개요, 데이터 사용량

데이터 사용량 탭에는 이러한 구성요소가 있습니다.

3. 월 선택기

시작 월과 종료 월을 선택하여 시간 경과에 따른 데이터 사용량을 봅니다. 데이터 사용 내역은 지난 12개월과 현재 달에 대해 사용할 수 있습니다.

4. 데이터 사용량 세부 정보

다음 차트를 표시합니다.

• 총 데이터 사용량(MB): 선택한 월의 총 데이터 사용량입니다.
• 사용된 주제: 선택한 월 동안의 데이터 사용량이 있는 총 주제 수입니다.
• 데이터 사용량: 선택한 월의 월별 데이터 사용량입니다.
• 주제별 데이터 사용량: 선택한 월 동안의 주제당 데이터 사용량입니다.

주제

주제를 보고 주제를 추가, 편집 또는 익스포트합니다.

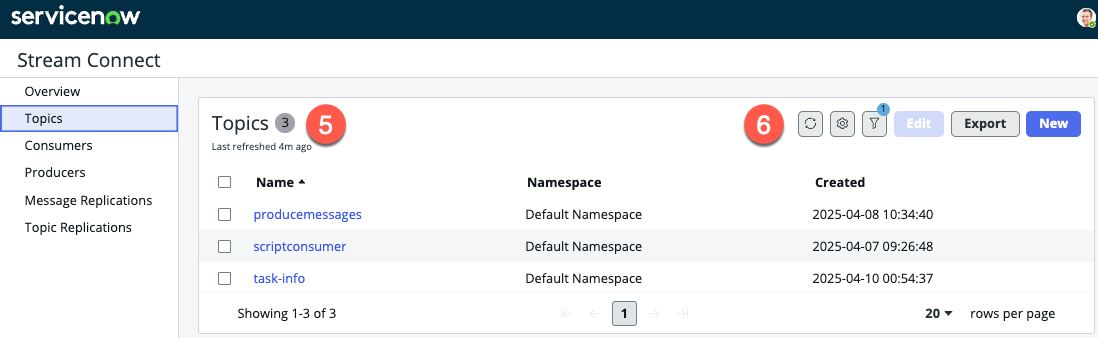

그림 3. 스트림 커넥트 대시보드 주제 페이지

주제 페이지에는 다음과 같은 구성요소가 있습니다.

5. 주제 목록

모든 주제와 각 주제의 이름, 네임스페이스, 생성 날짜를 표시합니다.

6. 작업 버튼

다양한 작업을 수행하는 데 사용할 수 있는 여러 버튼이 포함되어 있습니다. 주제 목록을 새로 고치고, 목록 열을 편집하거나 열 너비를 재설정하고, 목록 필터를 보거나 편집합니다. 주제를 편집 하고, 주제를 익스포트 하고, 새 주제를 생성하는 버튼도 있습니다.

• 주제를 편집하려면 목록에서 주제를 선택하고 편집 버튼을 선택한 다음 Kafka 주제 편집 양식의 필드를 채웁니다.
• 새 주제를 만들려면 새로 만들기를 선택한 다음 새 Kafka 주제 생성 양식의 필드를 채웁니다.

목록에서 주제를 선택하여 해당 주제에 대한 자세한 정보를 볼 수 있습니다.

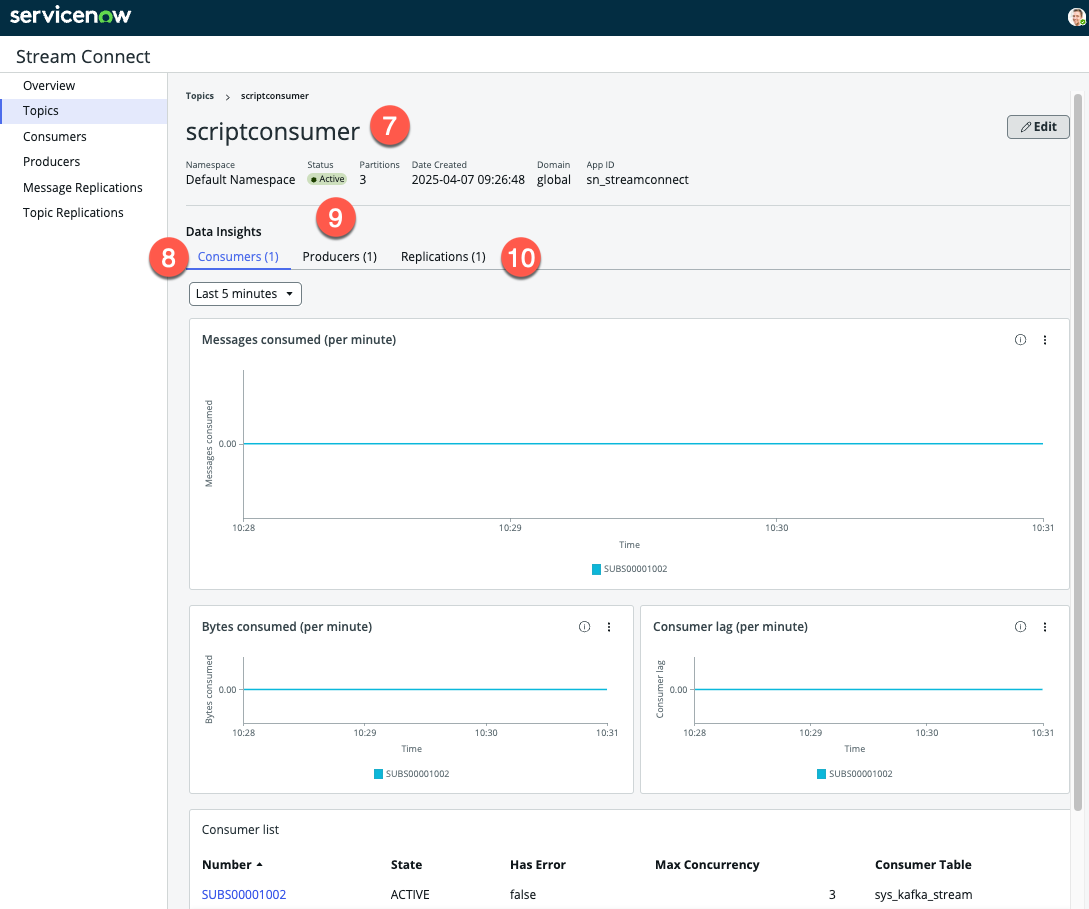

그림 4. 개별 주제 페이지

각 개별 주제 페이지에는 다음 구성요소도 있습니다.

7. 주제 정보 섹션

이름, 네임스페이스, 상태, 파티션 수, 생성 날짜, 도메인 및 앱 ID를 포함하여 주제에 대한 상세 정보를 표시합니다. 이 페이지에서 직접 주제를 편집할 수 있는 편집 버튼도 있습니다.

8. 데이터 인사이트 섹션의 소비자 탭

다음 차트를 표시합니다.

• 소비된 메시지(분당): 선택한 주제에서 소비자가 소비한 총 메시지 수입니다.
• 소비된 바이트(분당): 소비된 총 바이트 수입니다.
• 소비자 지연(분당): 이 주제 그룹의 소비자별 소비자 지연입니다.

세 차트를 모두 필터링하여 지난 5분, 지난 시간 또는 지난 24시간 동안의 데이터를 표시할 수 있습니다. 지난 24시간을 선택하면 데이터가 매분이 아닌 5분 단위로 표시됩니다.

소비자 탭에는 주제와 연결된 소비자를 나열하는 소비자 목록도 있습니다. 각 소비자는 번호, 상태, 오류 상태, 최대 동시 허용 사용자 수 및 소비자 테이블과 함께 나열됩니다. 소비자 번호를 선택하여 해당 소비자에 대한 추가 상세 정보를 볼 수 있습니다.

9. 데이터 인사이트 섹션의 프로듀서 탭

생산자 탭에는 다음 차트가 표시됩니다.

• 생성된 메시지: 생성된 총 메시지 수입니다. 매시간 업데이트됩니다.
• 생산된 바이트 단위(바이트): 생성된 총 바이트 수입니다. 매시간 업데이트됩니다.

두 차트 모두 지난 2일, 지난 7일, 오늘, 어제 또는 사용자 지정 범위에 대한 데이터를 표시하도록 필터링할 수 있습니다.

[Producers] 탭에는 주제와 각 작성자의 이름, 유형, Id, 테이블 및 도메인을 나열하는 작성자 목록도 있습니다. 작성자를 선택하여 추가 상세 정보를 볼 수 있습니다.

10. 데이터 인사이트 섹션의 복제 탭

주제와 연결된 주제 복제, 각 복제의 이름, 주제 이름, 방향, 상태, 활성 여부 및 오류 메시지를 표시합니다. 복제 이름을 선택하여 해당 주제 복제에 대한 추가 상세 정보를 볼 수 있습니다.

소비자

소비자를 보고 관리합니다.

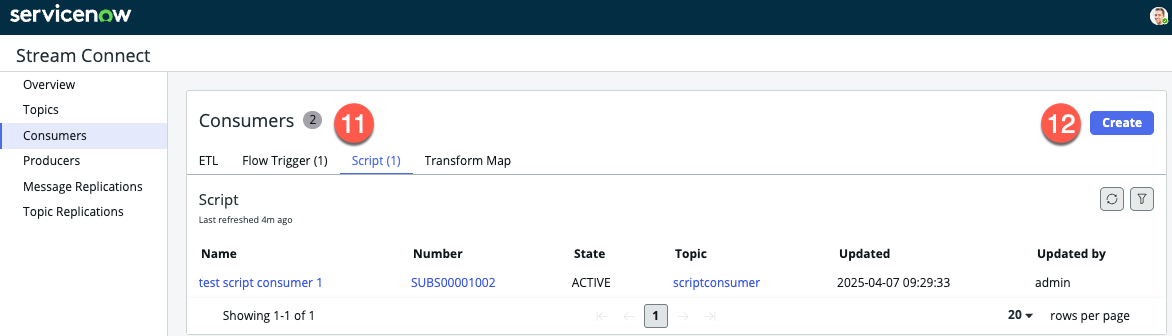

그림 5. 스트림 커넥트 대시보드 소비자 페이지

소비자 페이지에는 다음과 같은 구성요소가 있습니다.

11. 소비자 목록

유형별로 구성된 모든 소비자를 표시합니다. 가능한 유형은 다음과 같습니다.

• ETL
• 플로우 트리거
• 스크립트
• 변환 맵

각 소비자는 이름, 번호, 상태, 관련 주제, 업데이트된 날짜 및 업데이트한 사람과 함께 나열됩니다.

12. 만들기 버튼

새 소비자를 만들려면 이 버튼을 선택하고 만들려는 소비자 유형을 선택한 다음 소비자 양식의 필드를 채웁니다. 양식 필드 설명은 ETL 소비자, 변환 맵 소비자 또는 스크립트 소비자 페이지를 참조하십시오.

주:

플로우 트리거 소비자를 생성하는 경우에는 양식을 작성하지 않아도 됩니다. 대신 대시보드가 열리 워크플로우 스튜디오 므로 플로우 트리거를 빌드할 수 있습니다. 자세한 가이드는 문서를 참조하십시오 Create a flow with a Kafka Message trigger.

목록에서 소비자를 선택하여 해당 소비자에 대한 자세한 정보를 볼 수 있습니다.

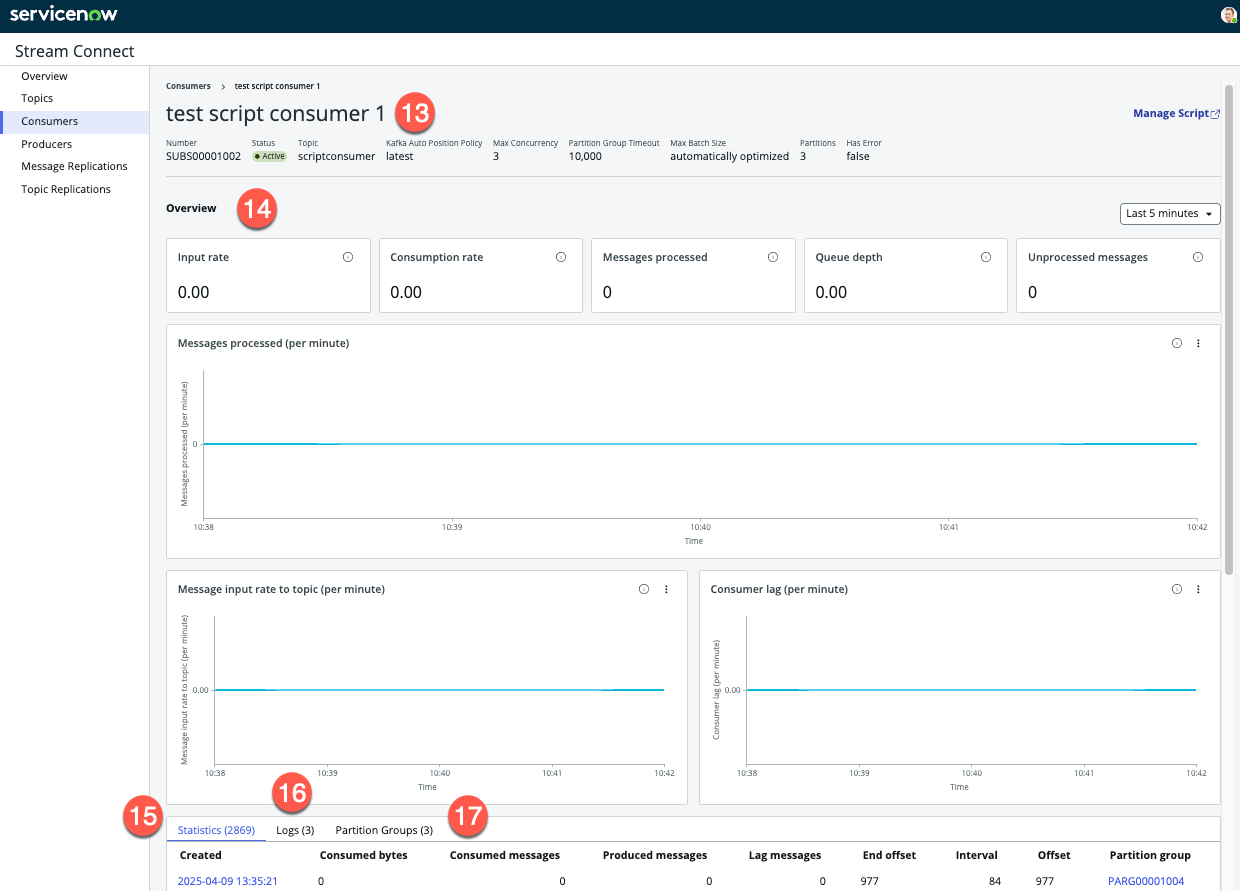

그림 6. 개별 소비자 페이지

각 개별 소비자 페이지에는 다음과 같은 구성요소가 있습니다.

13. 소비자 정보 섹션

소비자의 번호, 상태, 관련 주제, Kafka 자동 위치 정책, 최대 동시 허용 사용자 수, 파티션 그룹 시간 초과, 최대 배치 크기, 파티션 및 오류 플래그를 포함하여 소비자에 대한 상세 정보를 표시합니다.

14. 개요

소비자의 입력 및 소비율, 처리된 메시지, 큐 깊이 및 처리되지 않은 메시지를 표시합니다. 다음 차트도 표시됩니다.

• 처리된 메시지(분당): 처리된 총 메시지 수입니다.
• 주제에 대한 메시지 입력(분당): 주제에 입력된 총 메시지 수입니다.
• 소비자 지연(분당): 선택한 소비자의 지연입니다.

세 차트를 모두 필터링하여 지난 5분, 지난 시간 또는 지난 24시간 동안의 데이터를 표시할 수 있습니다. 지난 24시간을 선택하면 데이터가 1분이 아닌 5분마다 표시됩니다.

15. 통계 탭

생성 날짜, 소비한 바이트, 소비한 메시지, 생성된 메시지, 지연 메시지, 종료 오프셋, 간격, 오프셋 및 파티션 그룹을 포함한 소비자 통계를 표시합니다.

16. 로그 탭

생성된 로그와 각 로그의 수준, 메시지, 소스를 표시합니다.

17. 파티션 그룹 탭

파티션 그룹을 각각의 번호, 첫 번째 및 마지막 파티션, 폴링 시간, 초당 생성된 수, 큐 깊이 및 입력 속도로 표시합니다.

로그 및 파티션 그룹 정보를 포함한 소비자 데이터 및 통계에 대한 자세한 설명은 문서를 참조하십시오 Kafka 구독 및 통계 보기.

생산자

생성자를 보고, 필터링하고, 익스포트합니다.

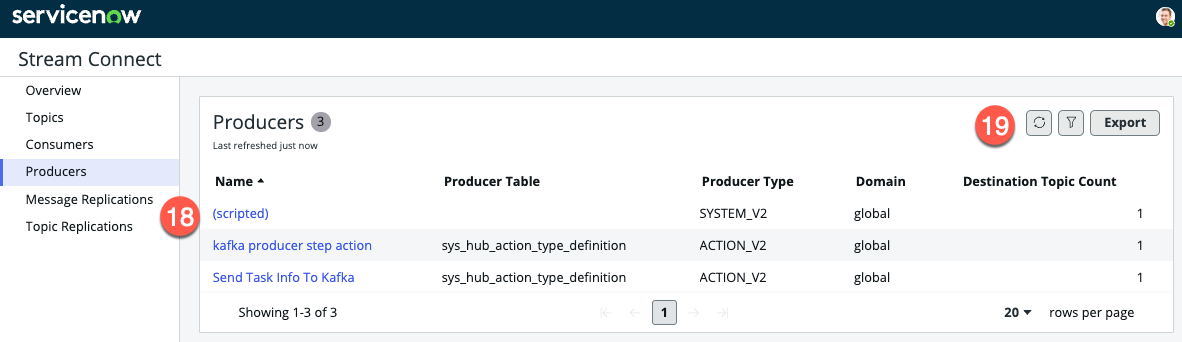

그림 7. 스트림 커넥트 대시보드 생산자 페이지

[생산자] 페이지에는 다음과 같은 구성요소가 있습니다.

18. 생산자 목록

모든 생산자와 각 생산자의 이름, 테이블, 유형, 도메인 및 대상 주제 수를 표시합니다.

19. 작업 단추

생성자 목록을 새로 고치고, 목록 필터를 확인 또는 편집하고, 생성자를 익스포트 하는 데 사용할 수 있는 여러 버튼이 포함되어 있습니다.

목록에서 작성자를 선택하여 해당 작성자에 대한 자세한 정보를 볼 수 있습니다.

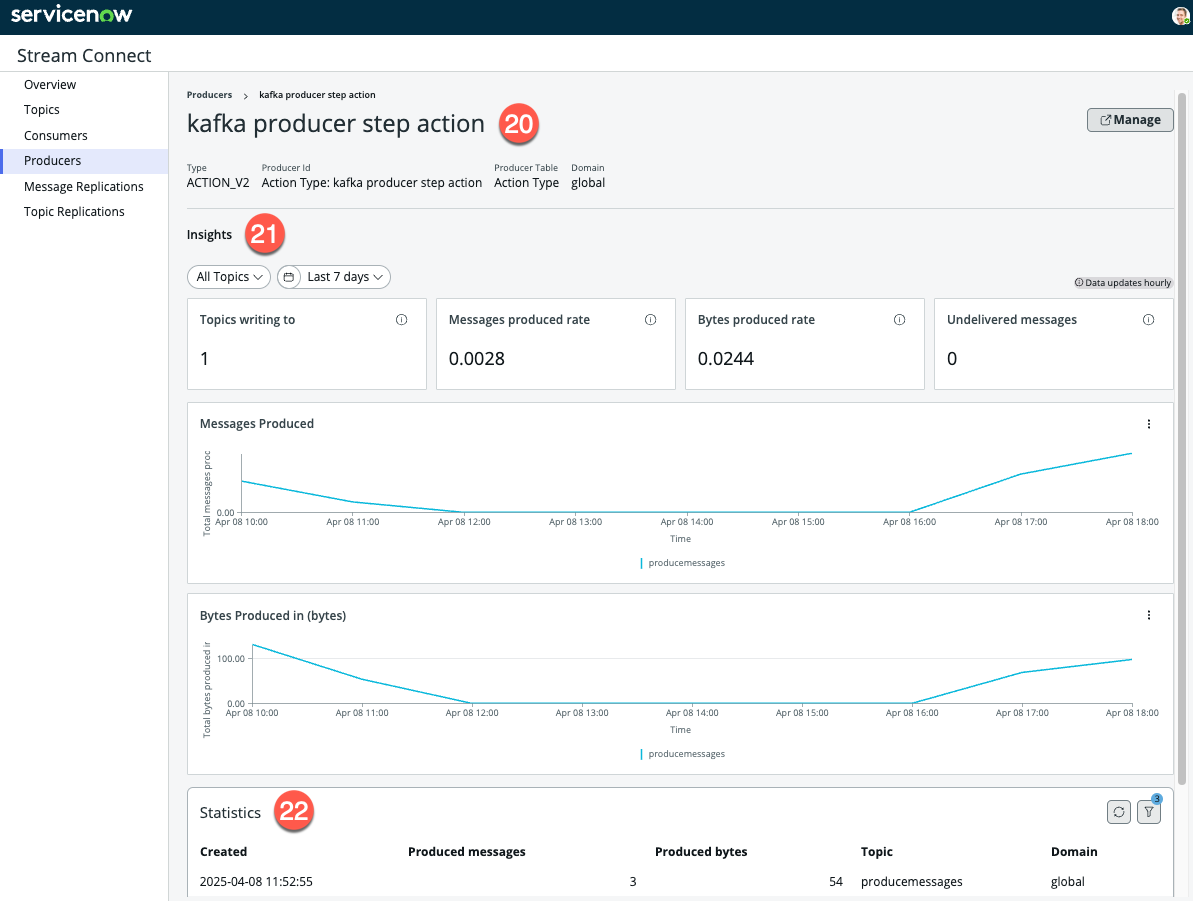

그림 8. 개별 생성자 페이지

각 개별 소비자 페이지에는 다음과 같은 구성요소가 있습니다.

20. 생산자 정보 섹션

유형, ID, 테이블 및 도메인을 포함하여 생산자에 대한 상세 정보를 표시합니다. 관리 버튼도 있습니다. 관리 버튼은 메시지를 생성한 해당 엔터티로 리디렉션됩니다. 예를 들어, 비즈니스 규칙 생성자에 관리를 입력하면 sys_script 기록이 열립니다. 플로우 작업에 관리를 입력하면 에서 해당 작업이 워크플로우 스튜디오열립니다. 백그라운드 스크립트의 경우 실행된 스크립트가 시스템에 저장되지 않기 때문에 관리 버튼이 비활성화됩니다.

21. 인사이트

다음 데이터를 표시합니다.

• 주제 쓰기 대상: 작성자가 작성 중인 총 주제 수입니다.
• 메시지 생성 속도: 초당 생성된 평균 메시지 수입니다.
• 생산된 바이트 속도: 초당 생산된 평균 바이트 수입니다.
• 전달되지 않은 메시지: 생산자에 대해 전달되지 않은 총 메시지 수입니다.
• 생성된 메시지: 지난 7일 동안 생성된 메시지 수를 표시합니다.
• 생성된 바이트: 지난 7일 동안 생성된 바이트 수를 표시합니다.

이 데이터는 매시간 업데이트됩니다. 생성된 메시지 및 생성된 바이트 차트를 필터링하여 지난 2일, 지난 24시간, 지난 7일 또는 사용자 지정 범위에 대한 데이터를 표시할 수 있습니다.

22. 통계

날짜, 생산된 메시지 및 바이트 수, 주제 및 도메인을 포함한 생산자 통계를 표시합니다.

생산자 데이터 및 통계에 대한 자세한 설명은 다음 문서를 참조하십시오 생산자 통계 보기.

메시지 복제

메시지 복제를 보고, 메시지 복제를 추가, 편집 또는 익스포트합니다.

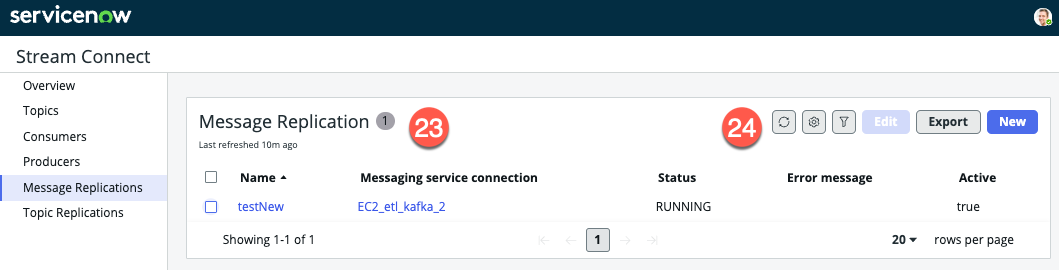

그림 9. 스트림 커넥트 대시보드 메시지 복제 페이지

메시지 복제 페이지에는 다음과 같은 구성 요소가 있습니다.

23. 메시지 복제 목록

모든 메시지 복제와 각 복제의 이름, 메시징 서비스 연결, 상태, 오류 메시지(있는 경우) 및 활성 상태인지 여부를 표시합니다.

24. 작업 단추

다양한 작업을 수행하는 데 사용할 수 있는 여러 버튼이 포함되어 있습니다. 메시지 복제 목록을 새로 고치고, 목록 열을 편집하거나 열 너비를 재설정하고, 목록 필터를 보거나 편집합니다. 메시지 복제 편집 , 메시지 복제 익스포트 및 새 메시지 복제 작성 단추도 있습니다.

• 메시지 복제를 편집하려면 목록에서 복제를 선택하고 편집 단추를 선택한 다음 메시지 복제 편집 양식의 필드를 채웁니다.
• 새 메시지 복제를 만들려면 새로 만들기를 선택한 다음 새 메시지 복제 만들기 양식의 필드를 채웁니다.

메시지 복제를 선택하여 복제 이름, 메시징 서비스 연결, 상태, 오류 메시지(있는 경우) 및 활성 상태인지 여부를 볼 수 있습니다. 연결된 Kafka 주제 복제도 볼 수 있습니다.

주제 복제

주제 복제를 보고 주제 복제를 추가, 편집 또는 익스포트합니다.

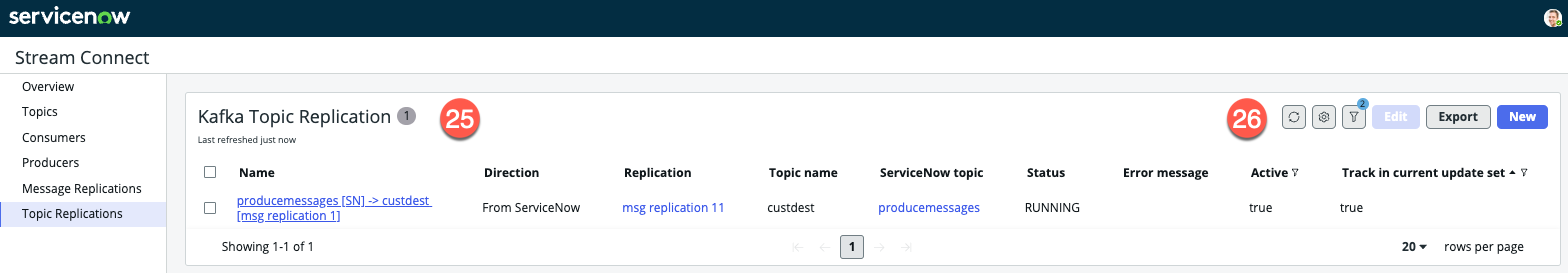

그림 10. 스트림 커넥트 대시보드 주제 복제 페이지

주제 복제 페이지에는 다음 구성요소가 있습니다.

25. 주제 복제 목록

모든 주제 복제와 각 복제의 이름, 방향, 복제, 주제 이름, ServiceNow 주제, 상태, 오류 메시지(있는 경우), 활성 상태인지 여부, 현재 업데이트 세트에서 추적 중인지 여부를 표시합니다.

26. 작업 단추

주제 복제 목록을 새로 고치고, 목록 열을 편집하거나 열 너비를 재설정하고, 목록 필터를 보거나 편집하는 데 사용할 수 있는 여러 버튼이 포함되어 있습니다. 주제 복제 편집 , 주제 복제 익스포트 및 새 주제 복제 작성 버튼도 있습니다.

• 주제 복제를 편집하려면 목록에서 복제를 선택하고 편집 버튼을 선택한 다음 주제 복제 편집 양식의 필드를 채웁니다.
• 새 주제 복제를 작성하려면 새로 만들기를 선택한 다음 새 주제 복제 작성 양식의 필드를 채웁니다.

주제 복제를 선택하여 이름, 방향, 복제, 주제 이름, ServiceNow 주제, 상태, 오류 메시지(있는 경우), 활성 상태인지, 현재 업데이트 세트에서 추적 중인지 여부를 볼 수 있습니다. 연관된 메시지 복제 통계도 볼 수 있습니다.

경보

활성 경보와 각 경보의 심각도 수준, 상태, 유형 및 영향을 받는 엔터티를 봅니다.

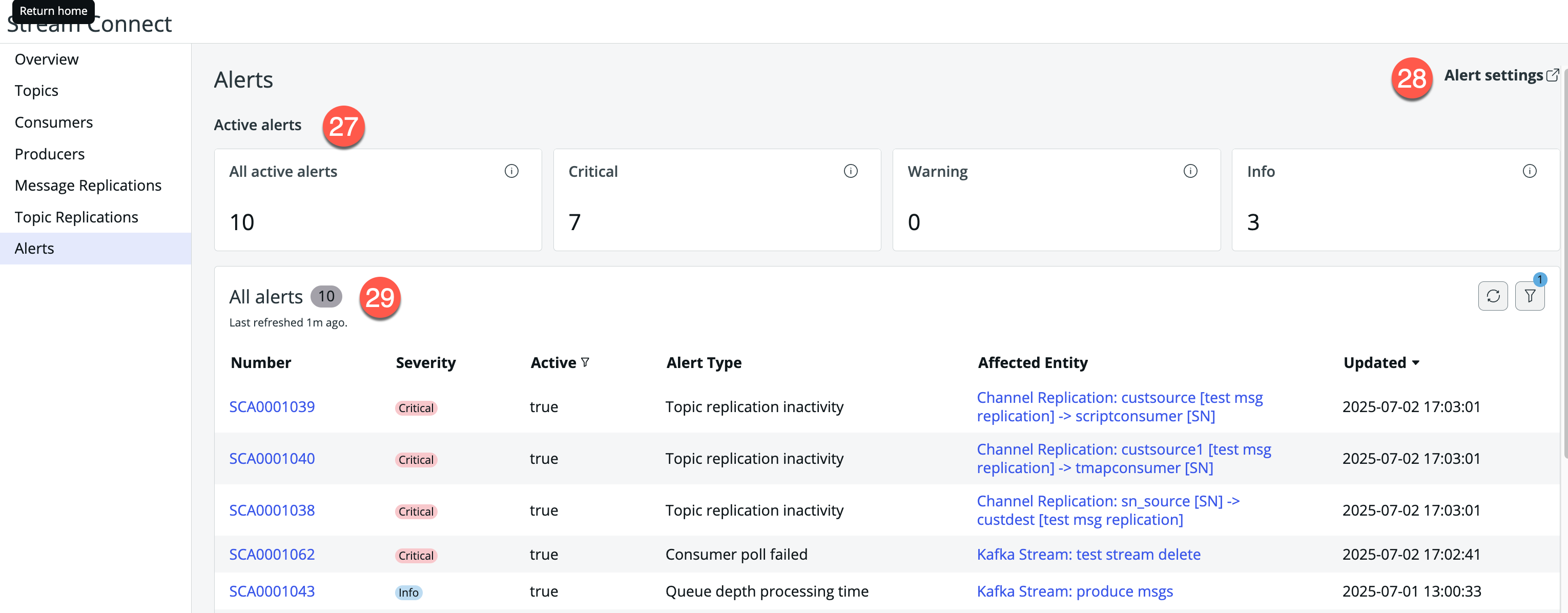

그림 11. 스트림 커넥트 대시보드 경보 페이지

경보 페이지에는 다음 구성요소가 있습니다.

27. 활성 경보 섹션

각 심각도 수준의 활성 경보와 활성 경보의 총 수를 표시합니다.

28. 경보 설정

경보 속성 및 경보 관리 방법을 지정할 수 있는 경보 속성 페이지를 엽니다.

29. 경보 목록

모든 경보를 나열합니다. 기본적으로 활성 필터는 true로 설정됩니다. 활성 필터를 수정하여 비활성 경보를 볼 수 있습니다. 각 목록에는 경보의 수, 심각도, 활성 상태, 경보 유형, 영향을 받는 엔터티 및 업데이트된 날짜가 표시됩니다.

목록에서 경보를 선택하여 해당 경보에 대한 자세한 정보를 볼 수 있습니다.

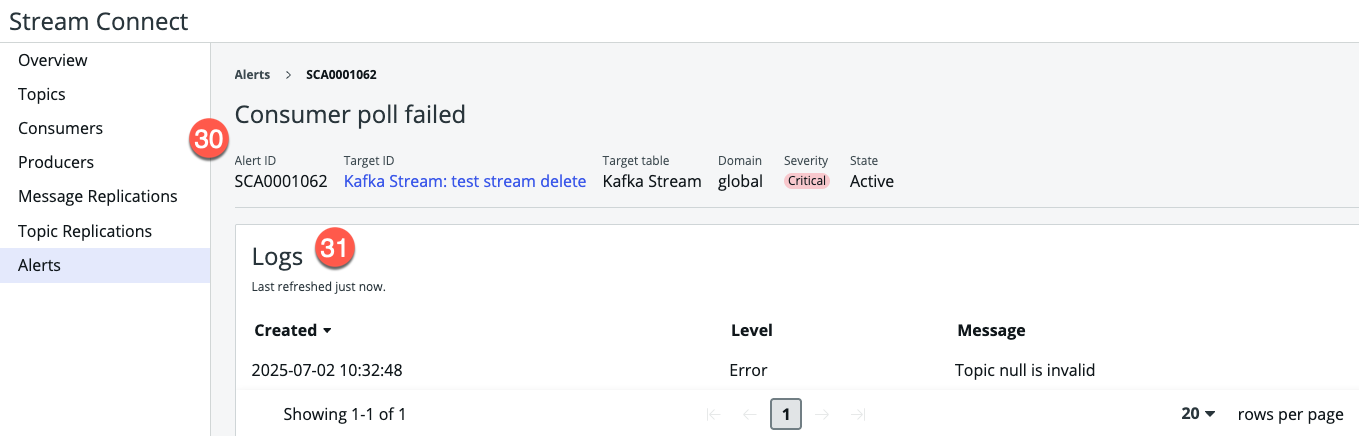

그림 12. 개별 경보 페이지

각 개별 경보 페이지에는 다음 구성요소가 있습니다.

30. 경보 정보

경보 ID, 대상 ID, 대상 테이블, 도메인, 심각도 및 상태를 포함한 경보 상세 정보를 표시합니다.

31. 경보 로그

경보의 로그 정보를 표시합니다. 각 항목에는 로그가 생성된 시기, 수준 및 로그 메시지가 표시됩니다.
