Padrão de Roteador SSH Juniper MX de Telecom
A aplicação ServiceNow® Telecom Discovery usa o padrão de descoberta Telecom Juniper MX SSHRouter para encontrar roteadores Juniper MX Series baseados em SNMP e CLI na rede. A descoberta de alguns desses recursos requer a atualização dos Padrões de descoberta de telecomunicações (Padrões TSOM) do armazenamento ServiceNow®.
A Descoberta de telecomunicações usa os Padrões de descoberta de telecomunicações para executar a Descoberta horizontal. Este padrão de descoberta de telecomunicações usa um conjunto de solicitações SNMP para localizar e classificar a CLI sobre SSH para descobrir elementos de rede.
O padrão Telecom Juniper MX SSH Router faz parte da aplicação Padrões de descoberta de telecomunicações (sn_tsom_patterns), que faz parte da Visibilidade do TSOM.
Solicitar aplicativos na Store
Acesse o site ServiceNow Store para ver todos os aplicativos disponíveis e obter informações sobre como enviar solicitações para a loja. Para obter informações sobre notas de versão cumulativa para todos os aplicativos liberados, consulte as ServiceNow Store notas de versão do histórico de versão.
Pré-requisitos
- Assinatura do TSOM.
- Verifique se os dispositivos roteadores de rede têm acesso SNMP.
- Na instância da ServiceNow, configure as credenciais SNMP. Para obter mais informações, consulte SNMP support for Discovery.
- Para configurar Padrões TSOM, consulte Configurar padrões de Descoberta de telecomunicações (TSOM).
ICs do CMDB afetados e relacionamentos de IC (camada física)
| Ics | Relacionamentos entre ICs |
|---|---|
| IC do Roteador IP |
O Dispositivo Roteador IP é representado pelo IC do Roteador IP. Nome da tabela: cmdb_ci_ip_router O IC do roteador IP contém slots ou interfaces de rede. |
| IC de slot |
Os slots são representados pelo IC de slot. Nome da tabela: cmdb_ci_container_slot O slot está contido pelo Roteador IP. O IC do slot contém o cartão de interface. |
| IC de subslot |
Os subslots são representados pelo IC de subslot. Nome da tabela: cmdb_ci_container_subslot O subslot está contido pelo IC do cartão de interface. O IC do subslot contém o IC do cartão de interface. |
| IC da placa de interface |
Diferentes tipos de cartões são representados pelo IC do cartão de interface. As unidades de fonte de alimentação e ventoinha também são representadas pelo IC da placa. Nome da tabela: cmdb_ci_interface_card Os cartões de interface são contidos por slots ou subslots. Os cartões de interface podem conter interface de rede ou subslots. |
| IC de interface de rede |
Qualquer tipo de interface de rede é representado pelo IC de interface de rede. Nome da tabela: cmdb_ci_ni_interface A interface de rede está contida na placa de interface e no roteador IP. |
Classificando xNFs para este padrão
Para acessar uma lista completa de OIDs que serão classificados.
Antes de Iniciar
Função necessária: administrador
Nome do classificador: Roteador de rede padrão.
Procedimento
-

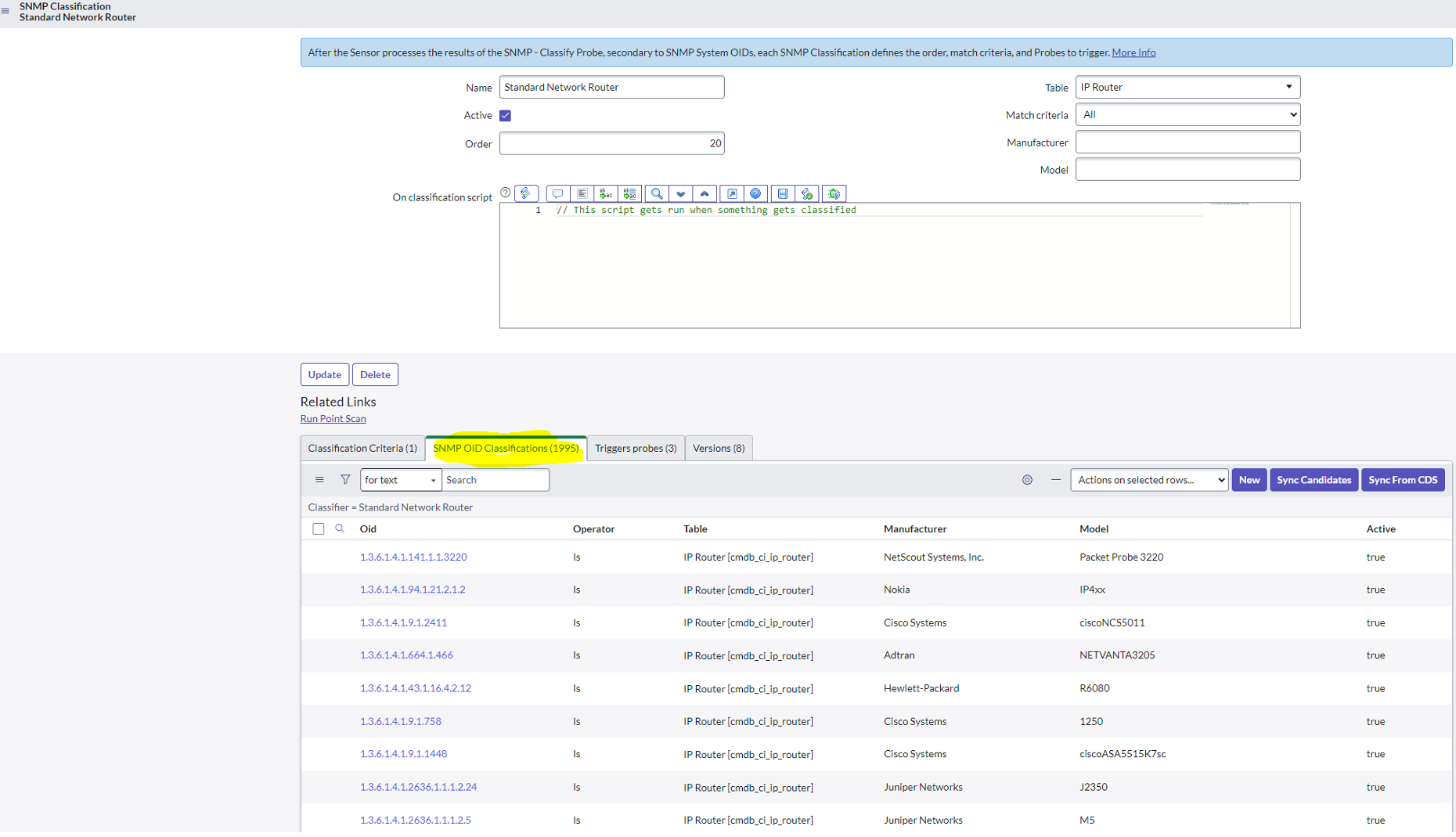

Abra a guia Classificações de OID SNMP e veja a lista de OIDs. Nota:
Para obter mais informações sobre como adicionar OIDs adicionais ao classificador, consulte Descoberta de telecomunicações usando Padrões de descoberta de telecomunicações.
A lista de OIDs específicos para chamar este padrão:Fornecedor Modelo OID Padrão Juniper MX80 1.3.6.1.4.1.2636.1.1.1.2.57 Roteador Juniper MX SSH de telecomunicações Juniper MX104 1.3.6.1.4.1.2636.1.1.1.2.97 Roteador Juniper MX SSH de telecomunicações Juniper MX240 1.3.6.1.4.1.2636.1.1.1.2.29 Roteador Juniper MX SSH de telecomunicações Juniper MX480 1.3.6.1.4.1.2636.1.1.1.2.25 Roteador Juniper MX SSH de telecomunicações Tabelas MiB usadas em um xNF: SystemMIB.
Comandos da CLI usados.- mostrar hardware de chassi | não-mais | exibir xml
- mostrar mídia de interface | não-mais | exibir xml
