Operational Technology und CSDM-Tabellen

Operational Technology verwaltet und verwendet CSDM-Tabellen. Mehrere ServiceNow-Produkte profitieren von Operational Technology und fügen der Anwendung Mehrwert hinzu.

Von Operational Technology verwaltete CSDM-Tabellen

Es gibt drei primäre Kategorien von Tabellen, die von verwaltet werden Operational Technology(OT):

• Operational Technology Geräte: Konfigurationselemente, die in einem OT-Netzwerk (ICs oder PCN) gefunden wurden.
• Anlagenmodell-Entität nach ISA: Industrieller Prozess, der von OT-Geräten automatisiert wird.
• OT-Systemservice: Erstellt andere Steuerungssysteme, z. B. ein verteiltes Steuerungssystem (Distributed Control System, DCS).

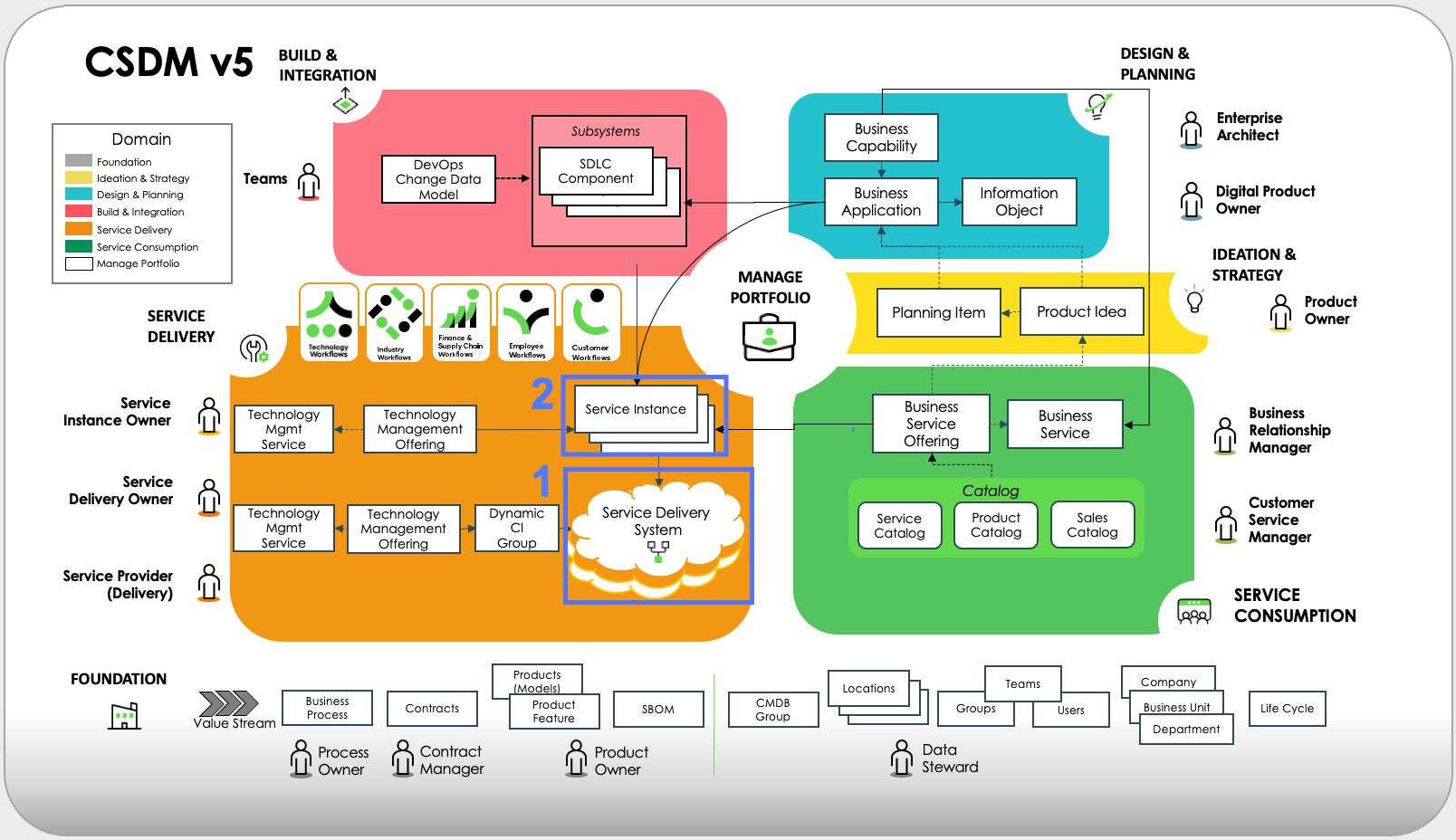

Die Zahlen in dieser Abbildung entsprechen dem CSDM Von verwaltete Tabellen Incident-Management.

CSDM-Tabellen, die von Operational Technology verwendet werden

1. OT-Geräte:
   1. Konfigurationselementklassen wurden für erstellt Operational Technology Hardwareklassen (cmdb_ci_OT) durch Erweiterung der Hardware. Details siehe Operational Technology (OT) extension classes.
   2. Jede CI-Klasse (alle relevanten vorhandenen Hardwareklassen sowie neue OT-Klassen können als OT-Geräte festgelegt werden, indem OT-Gerätedetails mithilfe der Referenz „OT-Gerätedetails“ (cmdb_OT_Entity) zur Tabelle „cmdb_OT_Entity“ hinzugefügt werden. OT-Gerätedetails enthalten OT-spezifische Merkmale wie Purdue-Ebene und OT-Gerätetyp.
   3. OT-Gerätetypen beschreiben die Funktion jedes CI, das einen Industrie- oder Produktionsprozess automatisiert. Die Tabelle „cmdb_OT_Entity_type“ beschreibt diese Funktionen oder Rollen.

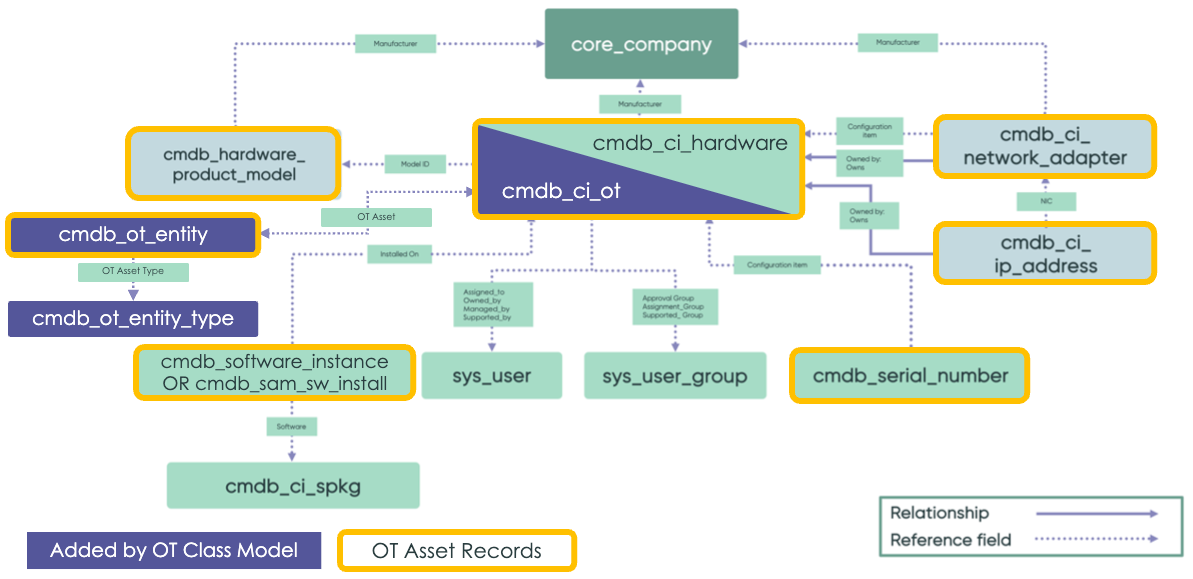

      Wie hier gezeigt, wird ein einzelnes OT-Gerät durch mindestens zwei Datensätze dargestellt: Einen CI- und einen OT-Entitätsdatensatz. Das Gerät kann sechs oder mehr Datensätze in bis zu sechs Tabellen enthalten (z. B. wenn das CI mehr als eine IP- und MAC-Adresse hat).




2. Anlagenmodell-Entitäten:
   1. Die Entitätsklasse Anlagenmodell erweitert den berechneten Anwendungsservice und wird verwendet, um:
      1. Stellen Sie den Standort einer OT-Geräte- oder Anlagenmodell-Entität dar. Ein Datensatz in der Tabelle „Anlagenmodell-Entität“ (cmdb_ci_OT_isa_Entity) ohne übergeordnetes Element wird als Standort betrachtet.
      2. Stellen Sie die Entität des Anlagenmodells nach ISA für einen Teil des Produktionsprozesses dar.
   2. Sie können Anlagenmodell-Vorlagen (isa_Entity_template) verwenden, um die Beziehungen zwischen Anlagenmodell-Entitäten in einer industriellen Umgebung weiter zu beschreiben.

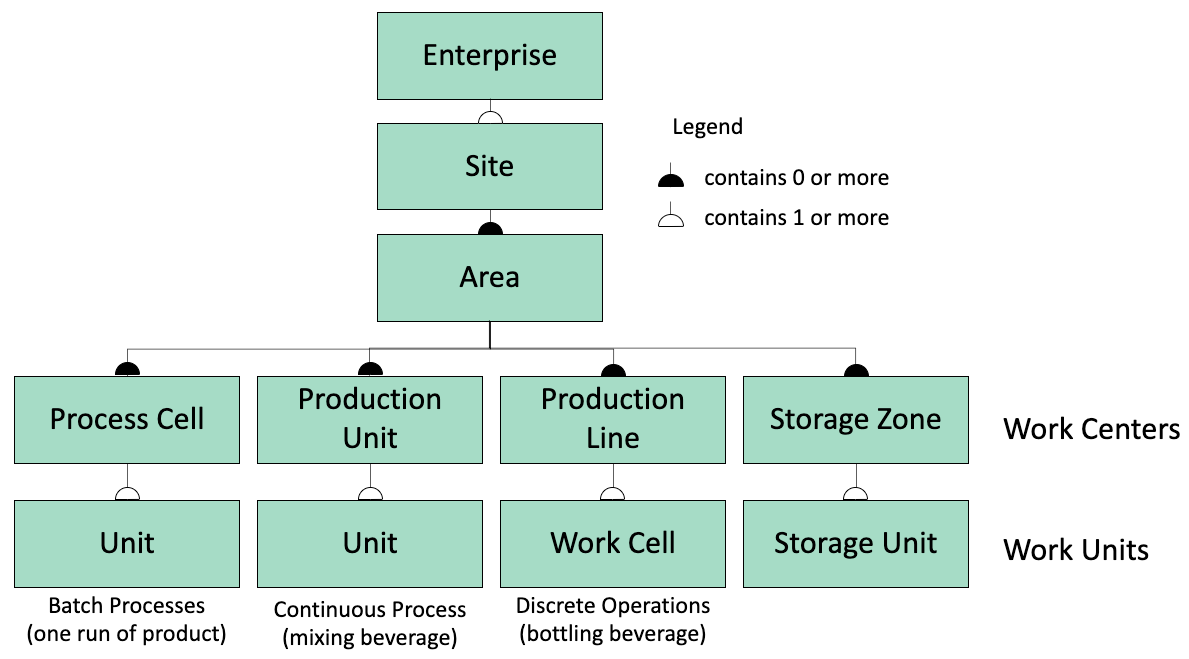

      1. Ebenen (isa_Entity_level) beschreiben die hierarchische Ebene der Anlagenmodell-Entität. Für die Standardvorlage ISA-95 sind die hier angezeigten Ebenen (Bereich, Arbeitsplatz und Arbeitseinheiten) in enthalten Basissystem.
      2. Ebenentypen (isa_Entity_type) beschreiben den Typ des Prozesses, der von den Anlagenmodell-Entitäten auf einer bestimmten Ebene dargestellt wird. Für die Standardvorlage ISA-95 sind die hier angezeigten Typen (Prozesszelle, Produktionseinheit, Produktionslinie und Speicherzone) in enthalten Basissystem.



3. OT-Systemservice:
   1. Die OT-Systemserviceklasse erweitert den berechneten Anwendungsservice und wird zum Erstellen des OT-Systemservice verwendet
   2. Der OT-Systemservice kann dann Anlagenmodell-Entitäten, technischen Services für Softwareanwendungen und Geschäftsangeboten zugeordnet werden.
   3. Der OT-Systemservice kann sich auf die folgenden Elemente beziehen:
      • OT-Geräte, die Teil des OT-Systemservice sind
      • Anlagenmodell-Entitäten, die der OT-Systemservice verwaltet

CSDM Enthält Beziehungstypen (spezifisch für Operational Technology), die genauer unterscheiden, wie OT-Geräte und Anlagenmodell-Entitäten zueinander stehen:

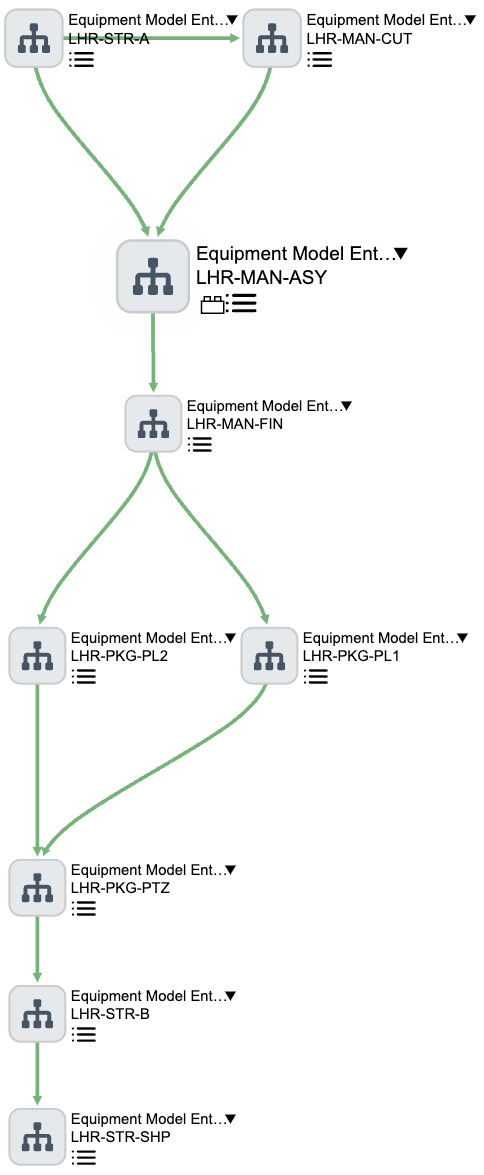

• Ersteller für::Verbraucher von : Beschreibt den Produktionsprozess (Material-Flow) zwischen Anlagenmodell-Entitäten.

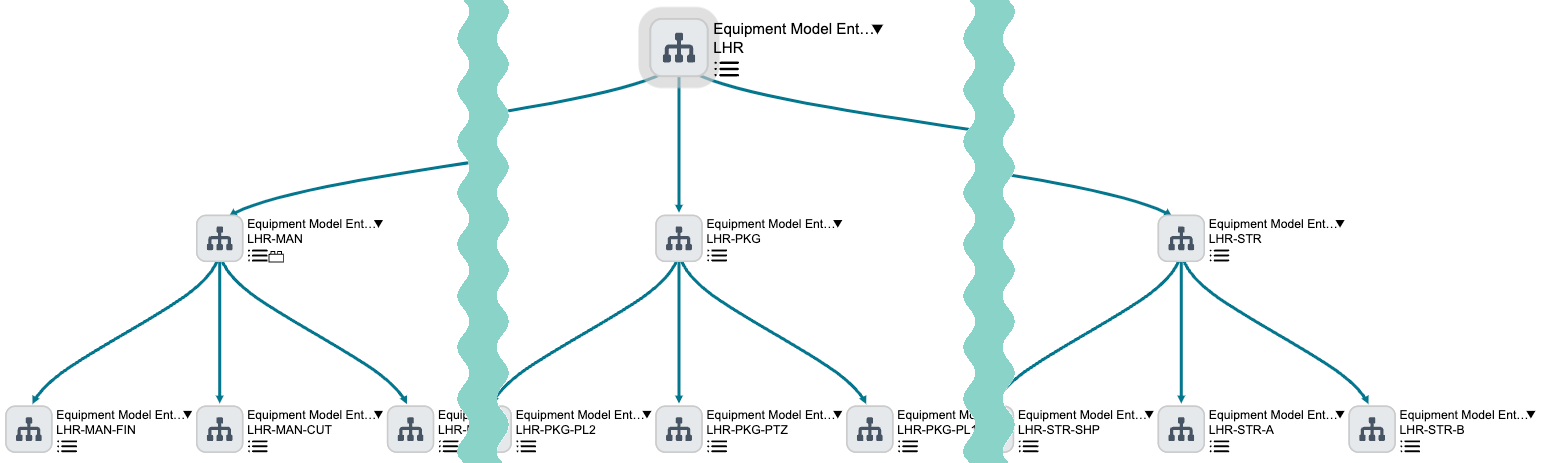

• Enthält Element::Element von : Beschreibt die hierarchische Beziehung zwischen Anlagenmodell-Entitäten.
• Automatisiert von::Automates : Beschreibt die Beziehung zwischen einem OT-Gerät und einer Anlagenmodell-Entität, die das OT-Gerät automatisiert.
• Erkennt::erkannt von : Beschreibt, welche NIDS-Klasse (Network Intrusion Detection System) (cmdb_ci_nids) ein OT-Gerät in einem OT-Netzwerk erkannt hat.
• Besitzt::im Besitz von : Beschreibt die Beziehung, wenn ein OT-Steuerungsmodul einem OT-Steuerungssystem gehört (SPS, DCS usw.)

Die folgenden Abhängigkeitszuordnungen zeigen die Beziehungen zwischen OT-Geräten und Anlagenmodell-Entitäten:

Produkte, die Operational Technology Mehrwert hinzufügen

Wenn Sie OT mit einer der folgenden Elemente verwenden ServiceNow Produkte erhöhen Sie den Wert, den Sie von OT erhalten.

Discovery für Operational Technology

Discovery Für Operational Technology Bietet Details zu IT-klassifizierten Hardware- und Software-CIs und kann so konfiguriert werden, dass zusätzliche OT-Gerätekontexte wie Purdue-Ebene und Site auf Basis eines OT-Zeitplans bereitgestellt werden. Discovery Für OT ist Teil von Operational Technology Manager Produkt.

Industrial Process Manager

Wenn OT-Geräte einer Anlagenmodell-Entität zugewiesen sind, automated by::automatesBeziehungen werden zwischen ihnen erstellt. Dies kann manuell in durchgeführt werden Industriell Arbeitsbereich Oder verwenden Sie die Beziehung zwischen OT-Subnetzen und Anlagenmodell-Entitäten mithilfe der Funktion Automatische Zuordnung über zonenbasierte IP-Netzwerkgruppen (AMAZING) im Menüelement OT-Subnetzzuordnung.

Operational Technology Vulnerability Response

Wenn Datensätze für angreifbare Elemente (VIT) erstellt werden, indem Datensätze aus einer OT-zertifizierten Integration mit einer Sicherheitsplattform einer Drittpartei importiert werden, werden OT-Geräte mit der VIT verknüpft. Dadurch werden beide der folgenden Fähigkeiten aktiviert:

• Risikoberechnung basierend auf der Relevanz der zugeordneten Anlagenmodell-Entität.
• Zuweisung von Vits an das entsprechende lokale Team zur Korrektur über standortbasierte Zuweisungsgruppen.

Incident-Management für operative Technologie

Incident-Management For OT wird für die meisten OT-Geräte separat von IT ausgeführt. OT-Incident-Datensätze ermöglichen standortbasierten Zugriff und Ansichten auf Probleme im Zusammenhang mit OT-Geräten.

Change-Management für operative Technologie

OT-Change-Anforderungen ermöglichen Changes an OT-Geräte oder Konfigurationen von Industriegeräten.

Knowledge Management für operative Technologie

Knowledge Management für operative Technologie Ermöglicht Ihnen, Informationen zu Ihrem OT-System in Wissensartikeln zu OT-Incidents zu erfassen.

Anforderungsmanagement für operative Technologien

Ermöglicht Ihnen den Zugriff auf den OT-Servicekatalog, um OT-Katalogelemente anzufordern und basierend auf den definierten Flows zu erfüllen. OT-Mitarbeiter können dann eine OT-Anforderung aus einem Katalogelement erstellen und übermitteln, was zu einer konsistenten Experience beiträgt und funktionsübergreifende Anforderungen erleichtert.

Produkte, die von Operational Technology profitieren

IT Service Management (ITSM)

Services haben den Kontext der Website, des Produktionsprozesses und OT-Geräte sowie die darunter liegenden Informationen und Technologien.

Information Technology Operations Management (ITOM)

Versteht den Geschäftskontext für die Produktionsprozesse zusammen mit der verwalteten OT-Geräthardware und -Software.

Security Operations

Versteht den Geschäftskontext für die Produktionsprozesse sowie die OT-Geräthardware und -Software, die gesichert werden.

Governance, Risk und Compliance (GRC)

Auditoren können Produktionsprozess-Flows und zugehörige Informationsobjekte besser nutzen. Das hilft Auditoren, zur Designzeit die Sensibilität der Daten zu verstehen, um den Auditumfang zu definieren, Risiken zu messen und Auditaktivitäten zu verwalten.

Asset-Management

Verwaltet die Auswirkungen des Software- und Hardware-Lebenszyklusprozesses auf die Produktionsprozesse.
