블루프린트 디자이너를 사용하여 클라우드 프로비저닝 및 거버넌스 애플리케이션에 대한 사용자 지정 Blueprint를 만듭니다. Blueprint는 Orlando 릴리스에서는 사용되지 않습니다.
시작하기 전에
필요한 역할: sn_cmp.cloud_service_designer
주:
Orlando부터, 클라우드 프로비저닝 Blueprint는 이전 릴리스에서 업그레이드된 인스턴스에서 사용할 수 있지만 새로운 Blueprint를 생성할 수 없습니다. 기존 Blueprint 및 이러한 Blueprint의 카탈로그 항목에는 영향이 없으며 계속해서 작동합니다.
Blueprint 대신 클라우드 프로비저닝 클라우드 템플릿을 사용하여 카탈로그 항목을 생성합니다. 클라우드 프로비저닝클라우드 템플릿을 통해 Azure ARM, AWS CFT, Google Deployment Manager(GDM), 클라우드 카탈로그 항목 내 Terraform 사양 구문을 수집하여 클라우드 배포 오케스트레이션을 실행할 수 있습니다.
프로시저
클라우드 관리자 포털에서 설계 > Blueprint.
새로 만들기를 클릭하고 의미 있는 고유한 이름 및 설명을 입력한 다음 서비스 범주를 지정합니다.
기본적으로 몇 가지 범주가 제공됩니다.
제출을 클릭합니다.
Blueprint 기록이 생성되고 블루프린트 디자이너의 배포 모델 탭이 표시됩니다. 배포 모델 탭은 자원 블록을 끌어 놓는 시각적 캔버스입니다. 각 자원 블록은 다중 계층 애플리케이션 스택의 CI를 나타냅니다. 배포 모델은 정의하는 클라우드 항목에 대한 자원 및 자원과 자원 간의 연결을 지정합니다.
자원을 배포 모델에 추가하려면 자원을 클릭한 다음 목록에서 자원을 선택합니다.
그러면 자원이 캔버스에 나타납니다. 모델을 염두에 두고 적절한 위치로 자원을 이동합니다. 필요한 만큼 자원을 추가합니다.
배포하려는 첫 번째 자원에 컨테이너 자원을 연결합니다.
자원 간의 연결을 만들려면 상위 자원을 선택하고 자원에서 연결 패드를 클릭한 다음 점선으로 표시된 자원으로 연결을 끌어 놓습니다. 시스템은 특정 연결을 허용하지 않습니다(예를 들어 AWS 데이터센터는 ARM 자원을 호스팅할 수 없음).
Blueprint를 구성하는 모든 자원을 추가하고 연결합니다.
작업 섹션에서 작업과 속성을 구성하기 전에 모든 자원을 추가하고 연결해야 합니다. 배포 모델 탭의 자원을 업데이트하면 시스템이 YAML 스크립트의 Blueprint에 대한 완전한 표현인 클라우드 템플릿을 생성합니다. 배포 모델의 클라우드 템플릿 표현을 익스포트한 후 나중에 다른 인스턴스의 클라우드 프로비저닝 및 거버넌스 애플리케이션으로 임포트할 수 있습니다.
작업을 수행하는 동안 사용할 자원 및 속성에 대해 시스템이 수행하는 작업을 구성합니다.
기본적으로 프로비저닝, 중지, 시작 및 디프로비저닝 작업이 제공됩니다. 기존 작업을 선택하거나 새 Blueprint 작업을 만들 수 있습니다.

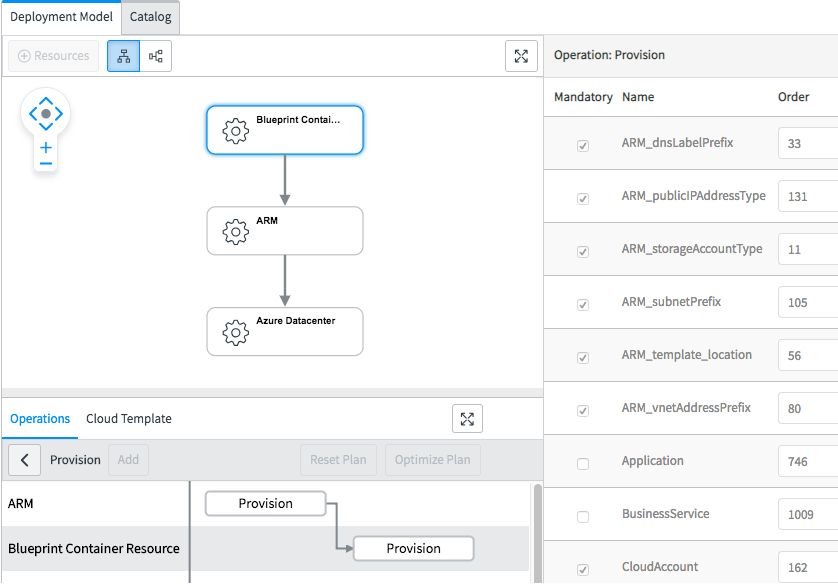

기존 작업 선택: 작업 섹션에서 프로비저닝 작업 확인란을 선택하고 프로비저닝을 클릭하여 그래프를 봅니다. 작업을 삭제하고 추가하여 그래프를 다시 정렬할 수 있습니다. 클라우드 프로비저닝 및 거버넌스 애플리케이션에 대한 모든 계획 최적화를 클릭하여 최적화된 계획을 제안할 수 있습니다. 클라우드 프로비저닝 및 거버넌스 애플리케이션은 사용자가 만든 Blueprint를 살펴보고 각 자원의 속성, 매핑 및 종속성을 기반으로 최적화된 실행 계획을 제시합니다. 프로비저닝 작업에 대한 모든 속성이 창에 나타납니다. 원하는 속성을 선택하거나 선택을 취소할 수 있습니다. 프로비저닝 작업을 구성한 후에는 다음 작업을 선택하고 필요에 따라 해당 속성을 구성할 수 있습니다.
새 Blueprint 작업 만들기: 작업 섹션에서 새로 만들기를 클릭합니다. 새 Blueprint 작업 대화 상자가 나타납니다. 이름을 입력하고 운영 유형을 선택한 다음 새 작업의 입력 매개변수를 입력하고 저장을 클릭합니다. 작업 섹션에 새 Blueprint 작업이 나타납니다.
Blueprint 설계를 완료하고 Blueprint를 더 이상 구성 하지 않으려면 초안 토글 버튼을 클릭하여 Blueprint를 게시합니다.
Blueprint를 게시했다는 메시지가 나타납니다. Blueprint 구성을 계속하려면 이 단계를 건너뜁니다.
Blueprint 카탈로그 항목에 대한 변수 세트, 규칙, 수명주기 작업과 같은 매개변수를 구성하려면 카탈로그 탭을 클릭 한 다음 카탈로그를 클릭합니다.
