트래픽 기반 검색을 사용한 패턴 미세 조정

패턴 디자이너 측에서 패턴을 사용자 지정하는 방법 대신, 기존 패턴을 개선하여 서비스 매핑이 이를 이용해 이전에 트래픽 기반 검색으로 찾은 CI(구성 항목) 연결을 찾도록 할 수 있습니다.

시작하기 전에

필요한 역할: pd_admin

프로그래밍에 대한 기본 지식이 있는 것이 좋습니다.

이 태스크 정보

서비스 매핑은 트래픽 기반 연결 후 CI(구성 항목)를 검색하고 매핑할 수 있습니다. 이 메서드는 트래픽 기반 매핑이라고 하며 패턴 기반 매핑을 보완합니다.

트래픽 기반 검색을 사용하면 서비스 매핑이 중요한 CI 연결을 검색할 수 있습니다. 이 경우 동일한 CI 유형에 속하는 모든 CI에 대해 항상 이 연결이 검색되도록 하면 됩니다. 이를 위해서는 해당 CI 유형의 CI를 검색하는 데 사용되는 패턴을 수정하십시오. 패턴은 CI의 속성과 아웃 바운드 연결을 탐지하는 일련의 명령입니다.

IP 주소나 포트처럼 트래픽 기반 검색을 사용하여 검색되는 데이터를 찾기 위해 CI 구성 파일을 검색할 수 있습니다. 이 데이터를 포함하는 구성 파일이 있으면 이 파일을 구문 분석할 패턴 단계를 생성합니다. 다음에 서비스 매핑이 수정된 패턴을 사용하여 이 CI를 검색하면 구성 파일에서 바로 이 연결에 대한 정보가 추출됩니다.

프로시저

1. 다음으로 이동 서비스 매핑 > 서비스 > 애플리케이션 서비스.
2. 관련 서비스 인스턴스 옆에 있는 맵 보기를 클릭합니다.
3. 관련 CI를 마우스 오른쪽 버튼으로 클릭합니다.
4. 트래픽 기반 연결 표시를 선택합니다.
   트래픽 기반 연결 목록에 다음 정보가 표시됩니다.

   표 1. 트래픽 기반 연결 목록(예측 인텔리전스 기반 검색이 비활성화된 경우)

   필드	설명
   IP	선택한 CI에 연결된 애플리케이션의 IP 주소입니다.
   포트	다른 애플리케이션과 통신하는 데 사용되는 선택한 CI의 포트입니다.
   프로세스	선택한 CI의 프로세스 ID입니다.
   이미 맵에 있음	예 -이 연결이 맵에 표시되는 경우 아니요 - 이 연결이 서비스 인스턴스의 일부가 아니고 맵에 없는 경우입니다.
   시스템 결정	이 설정은 서비스 매핑이 검색된 트래픽 기반 연결을 유지할 것인지 제거할 것인지를 정의합니다. 값은 서비스 매핑이 사용하는 알고리즘에서 가져옵니다.
   사용자 결정	(선택 사항) 이 설정은 서비스 매핑이 검색된 트래픽 기반 연결을 유지할 것인지 제거할 것인지 정의하는 시스템 결정 설정을 무효화합니다. 예를 들어, 연결에 대한 시스템 결정 설정이 유지이고 이 연결을 제거 하기를 원하는 경우 제거를 선택합니다.

   주:

   맵에서 트래픽 기반 연결을 볼 수 있지만 트래픽 기반 연결 목록에 표시되지 않는 경우가 있을 수 있습니다. 3일도 안 돼 TCP 연결 [cmdb_tcp] 테이블에서 연결이 제거될 수 있습니다.
5. 패턴 단계를 생성하는 데 사용할 연결을 두 번 클릭합니다.
6. 이 CI를 검색하는 데 사용되는 패턴이 여러 개인 경우, 단계를 생성할 패턴을 선택하고 확인을 클릭합니다.

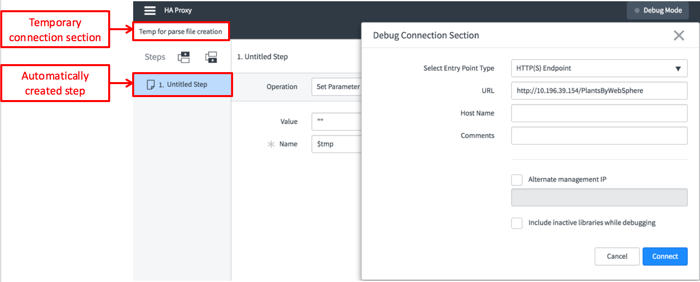

   패턴 디자이너는 새 단계를 통해 이 패턴에 대한 임시 연결 섹션을 생성합니다.





   일부 필드가 자동으로 채워진 연결 섹션 디버그 창이 표시됩니다.

7. 연결을 클릭합니다.

   디버그 모드가 활성화됩니다.

   검색 도우미 창이 열립니다.
8. 트래픽 기반 검색을 사용하여 받은 데이터에서 CI 구성 파일을 검색합니다.

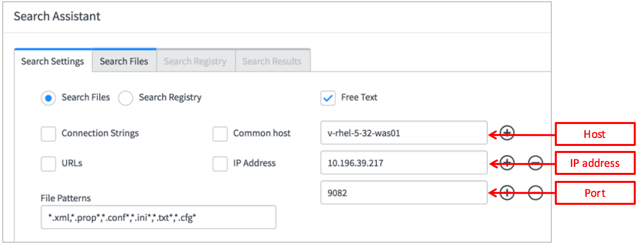

   1. 자유 텍스트 아래에서, 트래픽 기반 연결 목록에서 자동으로 채워진 데이터를 검토합니다.





      파일 패턴 필드에는 패턴 디자이너가 검색을 수행하는 파일 유형이 표시됩니다.

   2. 파일 검색 탭을 클릭하고 파일을 검토합니다.
      필요한 경우 빼기(-) 아이콘을 클릭하여 검색에서 관련 없는 파일을 제거할 수 있습니다.
   3. 검색을 클릭합니다.

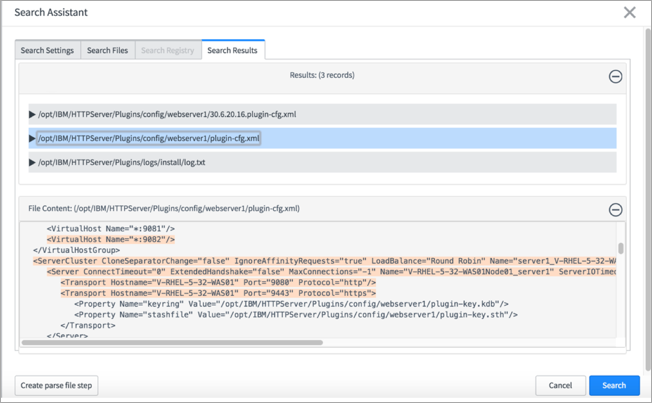

      검색이 완료되면 검색 기준에 따라 검색된 파일 목록과 함께 검색 결과 탭이 열립니다.

9. 연결에 대한 정보가 포함된 구성 파일을 구문 분석하기 위한 패턴 단계를 생성합니다.
   1. 검색 결과 탭에서 파일 중 하나를 클릭하고 이 파일에서 검색된 연결 데이터를 검토합니다.
   2. 파일 내용이 로드될 때까지 기다린 후 파일 이름 아래에서 관련 항목을 선택합니다.





   3. 이 데이터를 사용하여 패턴 단계를 생성하려면 파일 구문 분석 단계 생성을 클릭합니다.

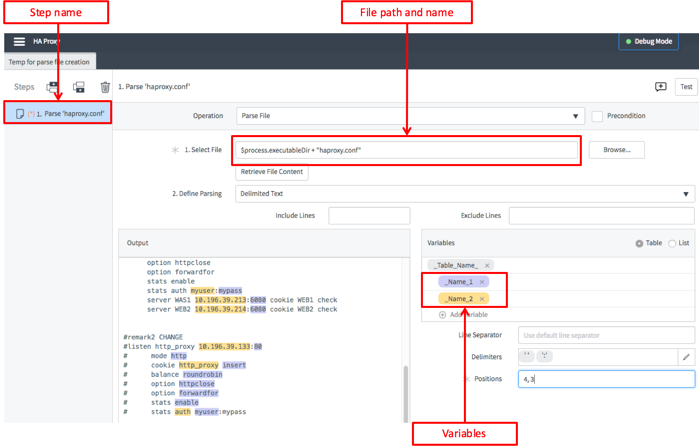

      패턴 디자이너는 파일 구문 분석 작업이라는 새로운 단계를 표시합니다. 이 단계의 이름은 <파일명> 구문 분석 형식으로 자동으로 지정됩니다.

      패턴 디자이너가 자동으로 단계의 파일 이름, 파일 경로 및 구문 분석 전략을 설정합니다. 검색한 데이터를 포함하는 변수도 생성합니다. 파일 경로를 포함하는 변수가 있으면 패턴 디자이너는 해당 경로에 대해 이 변수를 입력합니다.





   4. 옵션: 필요한 경우 구문 분석 전략을 수정할 수 있습니다.
   5. 의미 있는 이름으로 섹션의 이름을 변경합니다(예: HA 프록시 클라이언트 연결 검색).
      또는

      단계를 복사하여 관련 연결 섹션에 붙여 넣습니다.

10. 패턴 완성에 설명된 대로 패턴 수정을 완료합니다.

이전 주제: 식별 섹션을 변경하지 않고 패턴 개선

다음 주제: 패턴 완성
