Émulateur BlueZone

Capturez un ou plusieurs écrans d’émulateur BlueZone et leurs éléments. Après la capture, exposez les méthodes au niveau de l’écran et des éléments.

Avant de commencer

Assurez-vous qu’au moins un écran d’ordinateur central est ouvert ou actif.

Assurez-vous d’avoir ajouté l’objet Connecteur d’ordinateur central sous Objets globaux dans le volet Explorateur de projets.

Assurez-vous que vous avez démarré la session de l’émulateur BlueZone et que vous êtes connecté à un hôte.

Rôle requis : aucun

Procédure

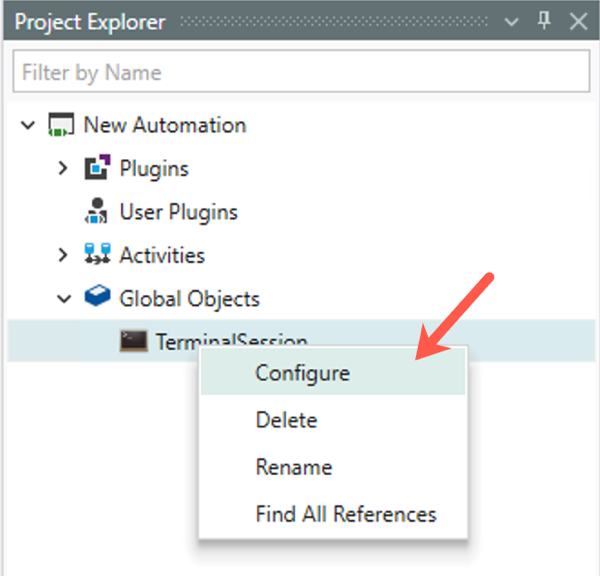

1. Sous Objets globaux dans le volet Explorateur de projets , cliquez avec le bouton droit de la souris sur l’objet TerminalSession .
2. Sélectionnez Configurer.

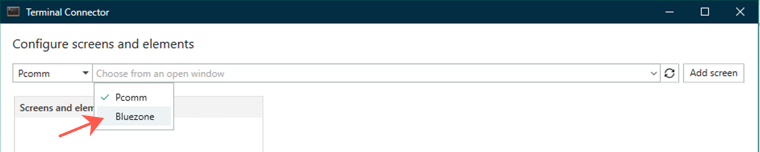

3. Dans la liste déroulante, sélectionnez Bluezone.


   Conseil :

   Pour charger l’écran de l’émulateur qui n’apparaît pas dans la liste déroulante ou que vous avez ouvert, sélectionnez l’icône Actualiser (
4. Sélectionnez Ajouter un écran.

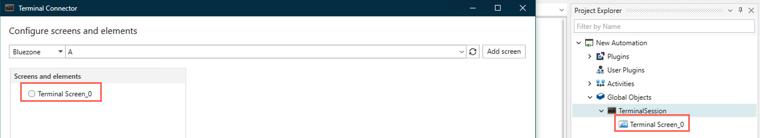

   L’écran de l’émulateur est ajouté sous le volet Écrans et éléments et sous l’objet TerminalSession .



5. Ajoutez un élément d’écran d’émulateur.

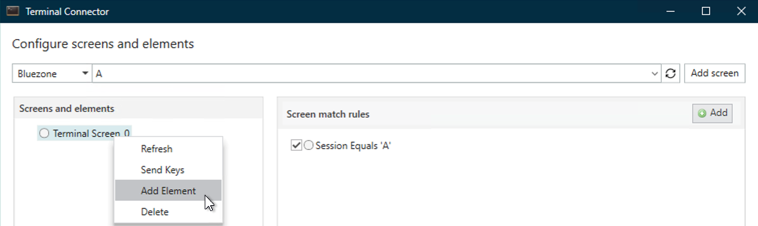

   1. Cliquez avec le bouton droit de la souris sur l’écran que vous avez capturé et sélectionnez Ajouter un élément.

   2. Sur l’écran de l’émulateur BlueZone, déplacez la souris sur l’élément que vous souhaitez capturer.

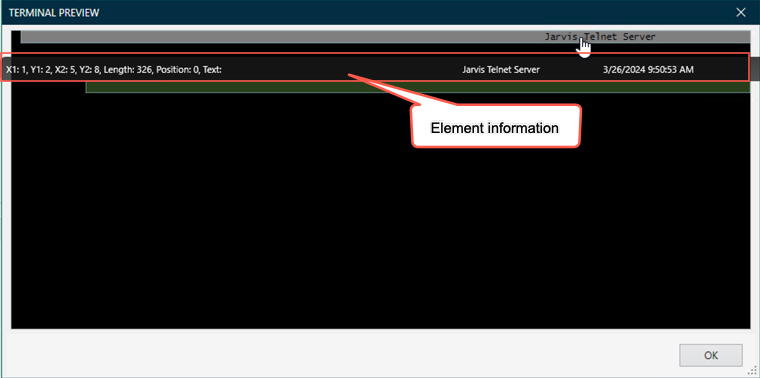

      L’élément affiche ses informations.



   3. Cliquez avec le bouton droit de la souris sur l’élément et sélectionnez Ajouter en tant que champ ou Ajouter en tant que table.
      • Ajouter en tant que champ : lorsque vous choisissez cette option, le connecteur capture l’élément en tant que champ contenant du texte brut. Ces éléments ont des règles de correspondance spécifiques et la façon dont vous pouvez les utiliser est distincte.
      • Ajouter en tant que table : lorsque vous choisissez cette option, le connecteur capture l’élément en tant que table contenant du texte. Ces éléments ont des règles de correspondance spécifiques et la façon dont vous pouvez les utiliser est distincte. Utilisez cette option lorsque vous avez sélectionné une région rectangulaire sur l’écran qui comporte des lignes et des colonnes de début et de fin.
   4. Dans la boîte de dialogue contextuelle, saisissez un nom pour l’élément dans le champ NOM ou acceptez son nom par défaut.
      Le nom par défaut du premier champ et de la première table que vous capturez est Field_1 et Table_0 respectivement. Pour chaque élément suivant que vous capturez, le nombre après le trait de soulignement dans les noms par défaut des champs et tables suivants augmente de 1. Par exemple, Field_2, Field_3, Table_1, Table_2, etc.
   5. Sélectionnez l’icône Ajouter un .
   6. Sélectionnez OK.

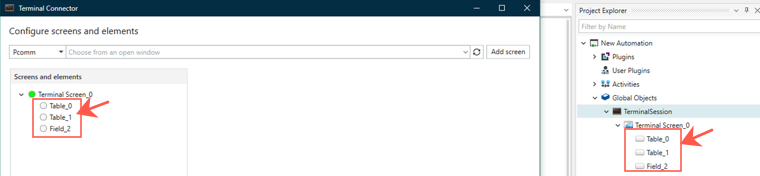

      L’élément est ajouté et apparaît sous le volet SCREENS de la fenêtre Terminal Connector et l’objet TerminalSession sous Global Objects.



6. Pour permettre au connecteur de trouver l’écran, faites correspondre les règles.
   Pour apprendre à faire correspondre les règles, reportez-vous à Activez le connecteur pour trouver l’écran ou l’élément.
7. Exposez les méthodes.
   1. Pour exposer les méthodes au niveau de l’écran, sous l’objet TerminalSession du volet Explorateur de projets , double-cliquez sur l’écran que vous avez capturé.
      Les méthodes s’affichent dans le volet Explorateur d’objets.
   2. Pour exposer les méthodes au niveau de l’élément, dans le volet Explorateur de projets, accédez à l’élément sous l’écran que vous avez capturé et double-cliquez sur l’élément.
      Les méthodes s’affichent dans le volet Explorateur d’objets.

Référence associée

• Méthodes de l’émulateur BlueZone
