Activation des communications du composant de découverte OT

Cette section décrit comment les composants de découverte OT doivent être connectés afin qu’ils puissent communiquer entre eux.

Communications des composants

Lors de la détermination de l’architecture de l’environnement pour votre déploiement, tenez compte de la façon dont les composants de découverte OT suivants interagissent.

• Serveur MID àServiceNow instance :
  • Le serveur MID doit communiquer avec l’instance ServiceNow à partir de Console de découverte pour OT laquelle envoyer les informations.
    Remarque :

    Si le peut atteindre Internet, le serveur MID n’est Console de découverte pour OT peut-être pas nécessaire dans votre configuration OT.
  • Cette configuration et ce déploiement sont identiques à ceux de tout autre serveur MID.
  • Connecteur du graphe de services (SGC) doit communiquer avec le serveur MID, la console et l’instance ServiceNow.
• Communication console-serveur MID :
  • Déployez un serveur MID distinct pour chaque réseau ou segment de réseau.
  • Configurez les règles de pare-feu pour activer la communication entre les réseaux ou les limites des segments du réseau.
  • La console doit communiquer avec les capteurs, les collecteurs, le serveur MID, le SGC et votre instance ServiceNow.

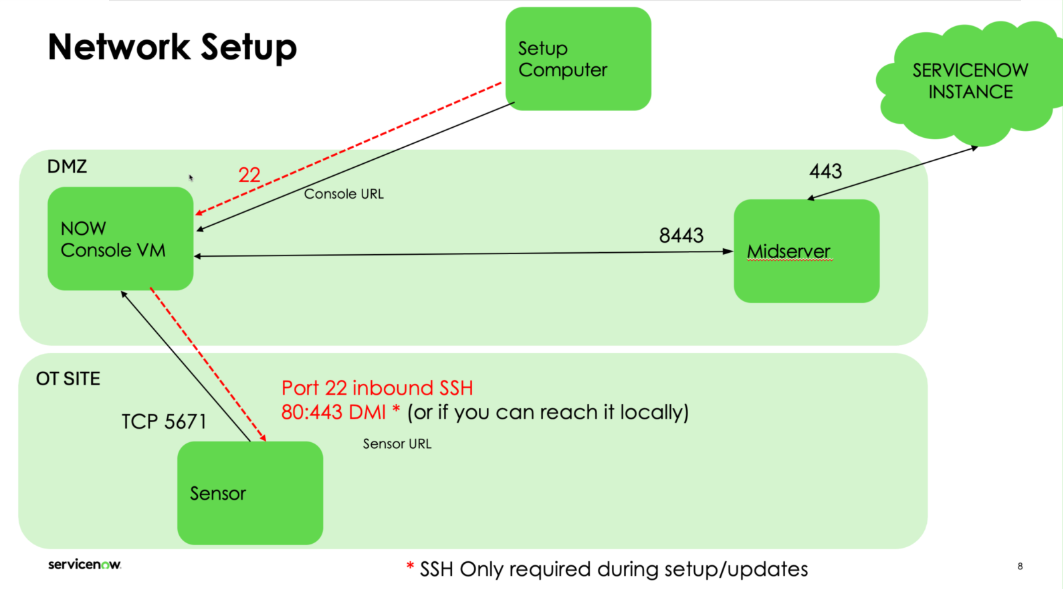

  Figure 1. Configuration de la communication réseau



• Communication capteur-console :
  • Déployez une console distincte pour chaque réseau, segment réseau ou système.
  • Configurez les règles de pare-feu pour activer la communication entre les réseaux ou les limites des segments du réseau.
  • La Capteur de découverte pour OT nécessité de communiquer avec les actifs OT et avec le Console de découverte pour OT.
  • Capteur de découverte pour OT les données sont transmises à l’instance ServiceNow par Connecteur du graphe de services.
• Communication capteur-actif :
  • Déployez un capteur distinct pour chaque réseau, segment réseau ou système.
  • Configurez les règles de pare-feu pour permettre la communication au-delà des limites du réseau, du segment du réseau ou du système.
• Communication entre le collecteur OT et la console de Découverte :
  • Discovery OT Collector doit communiquer avec la console.
  • Le collecteur communique avec la console et avec les actifs de votre système.

Carte du port réseau

Le tableau suivant décrit comment configurer les ports réseau.

Tableau 1. Carte du port réseau

Source	Port de destination	Direction	Destination	Obligatoire/Facultatif	Description
Console de gestion	8443 (HTTPS) entrant	Bi <->	Station de travail	Obligatoire	Interface Web de la console
Console de gestion	5671 (AMQP) entrant	Uni <-	Capteur	Obligatoire	Communications des capteurs à la console
Console de gestion	123 (NTP) entrant	Uni <-	Serveur de l’heure/Hôte ESXi	Facultatif	Synchronisation de l’horloge, le serveur de temps ou l’hyperviseur fournira l’heure.
Console de gestion	8443 API	Uni <-	Serveur MID	Obligatoire	Importez des données à partir de la console de gestion via les API.
Console de gestion	22 (SSH) entrant	<-	Configuration de l’hôte de l’ordinateur	Facultatif (configuration)	Assistance supplémentaire lors du déploiement
Capteur	5671 (AMQP) sortant	Uni <-	Console de gestion	Obligatoire	Communications des capteurs à la console
Capteur	443 (HTTP) entrant	<-	Configuration de l’hôte de l’ordinateur	Obligatoire	Assistance supplémentaire lors du déploiement
Capteur	22 (SSH) entrant	<-	Configuration de l’hôte de l’ordinateur	Obligatoire	Assistance supplémentaire lors du déploiement
Serveur MID	443	Bi <->	Instance NOW /Web	Obligatoire	Communications entre le serveur MID et NOW Fabric accessible sur Internet.
