Afficher et modifier la carte de réseau OT

Affichez et modifiez la carte du Operational Technology réseau (OT) dans le Espace de travail industriel pour visualiser vos réseaux OT par site et leurs appareils OT.

Avant de commencer

Rôle requis : cmdb_ot_isa_viewer rôle et cmdb_ot_viewer

Procédure

1. Accédez au Espace de travail industriel.
2. Pour ouvrir le gestionnaire de modèles d’équipement, sélectionnez l’icône du modèle d’équipement .
3. Sélectionnez un site pour lequel vous souhaitez afficher la carte de réseau OT.
4. Sélectionnez Afficher la carte du réseau OT.
   La carte du réseau s’ouvre dans un nouvel onglet.
5. Pour afficher la légende avec une explication des visuels utilisés dans la carte du réseau, sélectionnez l’icône Légende .
6. Pour afficher des informations supplémentaires sur un nœud de sous-réseau, passez votre souris sur le nœud.
7. Pour afficher des informations supplémentaires sur un nœud d’appareil, passez votre souris sur le nœud.

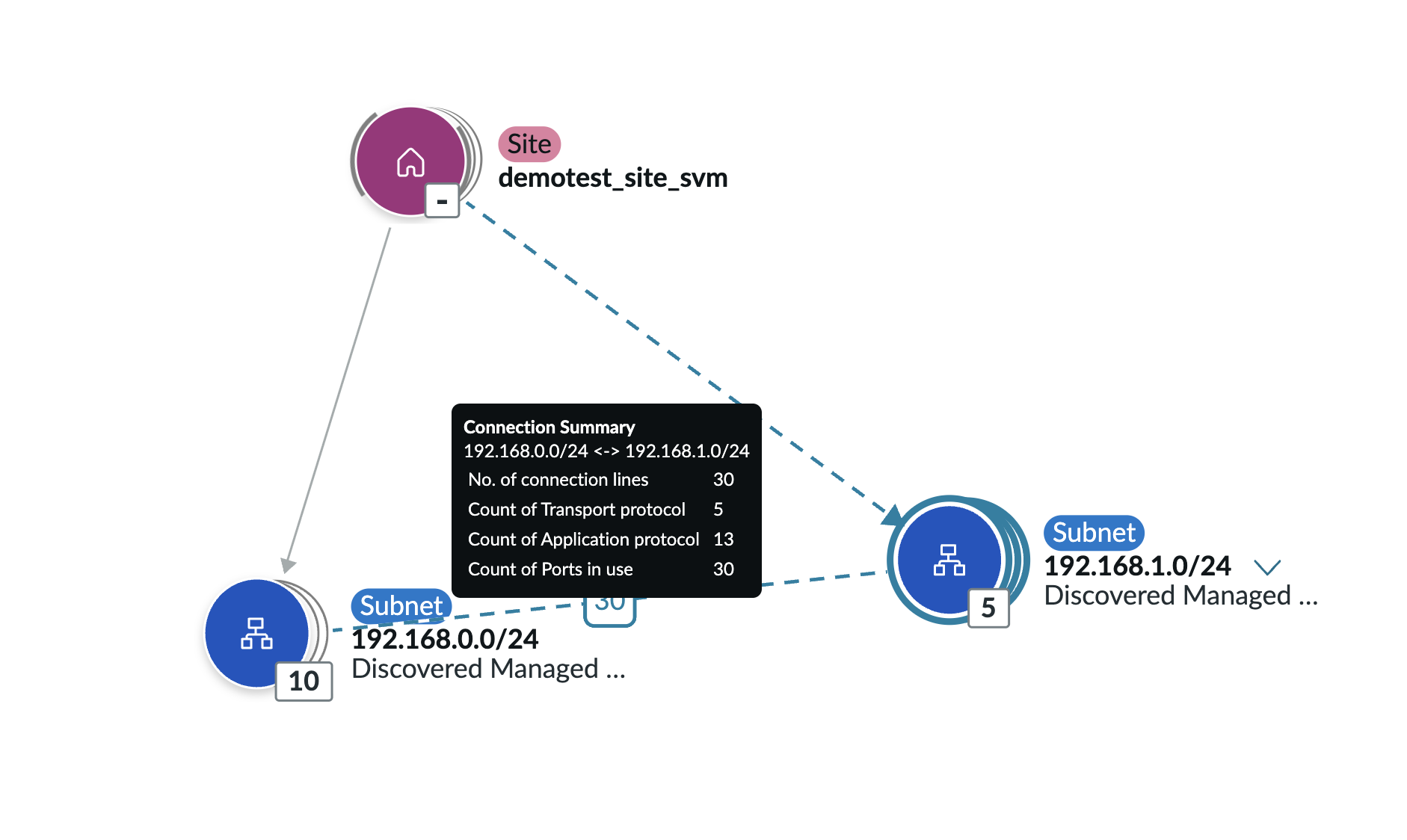

8. Pour afficher le résumé de la connexion entre les nœuds de sous-réseau, passez la souris sur la ligne pointillée entre les nœuds, comme illustré dans l’image suivante.



9. Pour développer un sous-réseau et afficher ses nœuds d’appareil individuels, sélectionnez le numéro sur le nœud de sous-réseau.

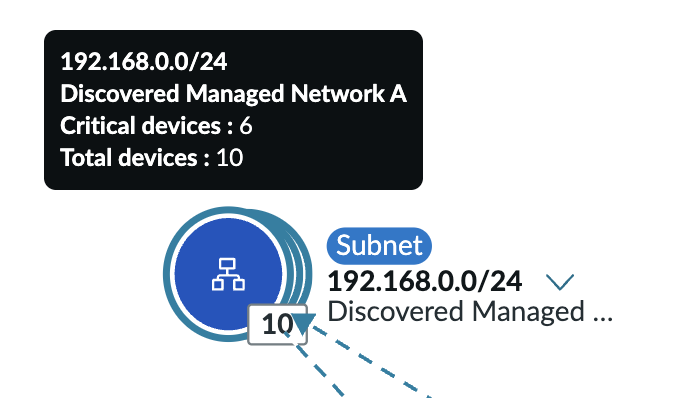

   Le nombre sur le nœud de sous-réseau représente le nombre total d’appareils dans le sous-réseau. L’image suivante montre un exemple de numéro d’appareil.



   Remarque :

   Vous ne pouvez développer qu’un seul sous-réseau à la fois. Par exemple, si le sous-réseau A est développé et que vous essayez de développer le sous-réseau B, le sous-réseau A se réduit automatiquement.
10. Pour définir un nœud d’appareil en tant que nœud d’accueil, procédez comme suit.

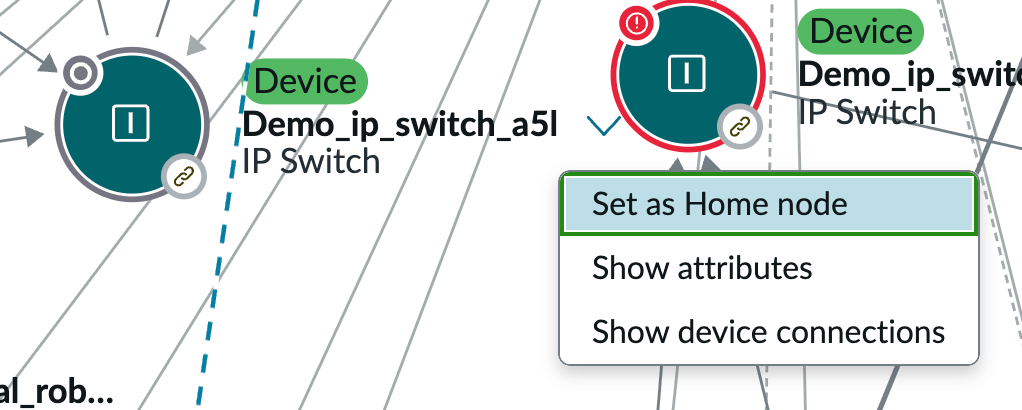

    1. Pour accéder aux actions contextuelles, cliquez avec le bouton droit sur le nœud ou, en regard du nom du nœud de l’appareil, sélectionnez la liste déroulante.
    2. Sélectionnez Définir comme nœud d’accueil.

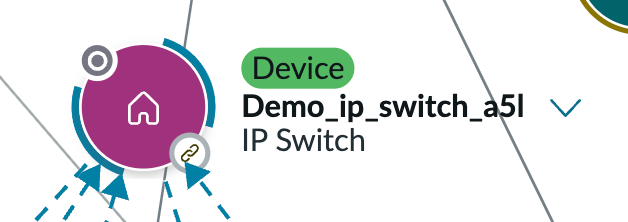

       Le nœud de périphérique sélectionné est défini comme nœud d’accueil et l’icône de nœud change comme illustré dans l’image suivante.



11. Pour afficher les attributs d’un nœud d’appareil, procédez comme suit.
    1. Pour accéder aux actions contextuelles, cliquez avec le bouton droit sur le nœud ou, en regard du nom du nœud de l’appareil, sélectionnez la liste déroulante.

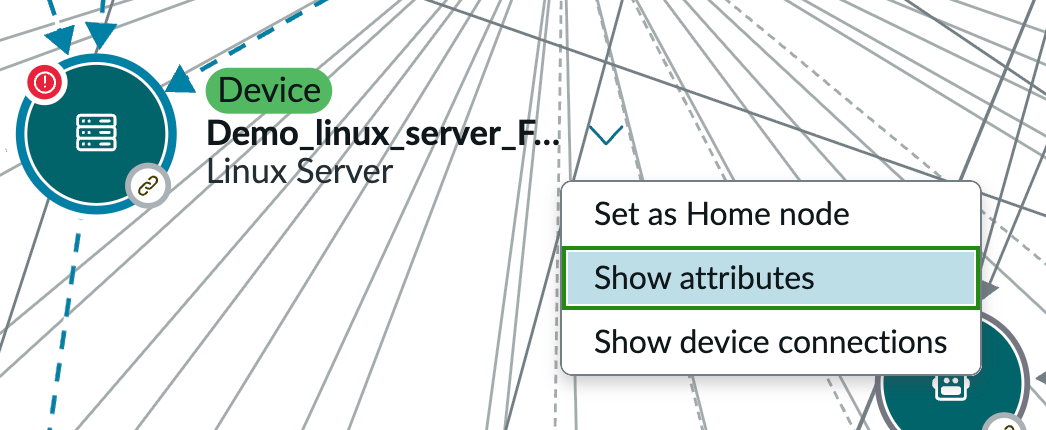

    2. Sélectionnez Afficher les attributs.



       Un panneau latéral s’ouvre qui affiche les attributs suivants pour le nœud d’appareil sélectionné :

       • Classe
       • Mis à jour
       • Emplacement
       • Propriété de
       • Dernière découverte
       • Source de découverte
12. Pour afficher les connexions d’un nœud d’appareil, procédez comme suit.
    1. Pour accéder aux actions contextuelles, cliquez avec le bouton droit sur le nœud ou, en regard du nom du nœud de l’appareil, sélectionnez la liste déroulante.

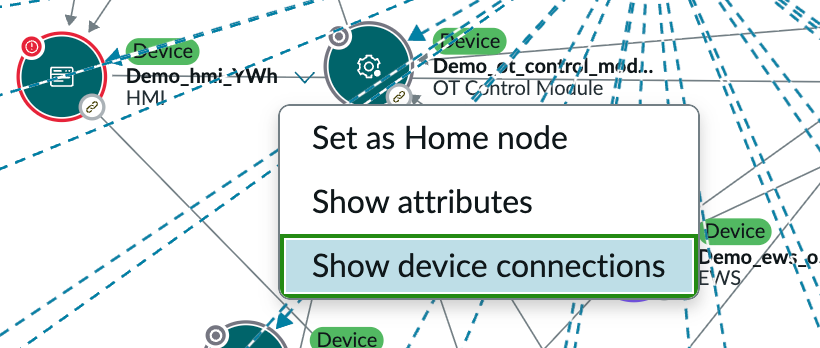

    2. Sélectionnez Afficher les connexions des appareils.



       La carte du réseau est mise à jour pour mettre en évidence les connexions d’appareil à appareil et afficher les deux connexions au sein du même sous-réseau, représentées par une ligne continue, et les connexions inter-sous-réseaux, représentées par une ligne pointillée.

    3. Pour afficher les détails récapitulatifs de la connexion de l’appareil, passez la souris sur l’adresse IP sur la ligne pointillée ou sur la ligne continue.

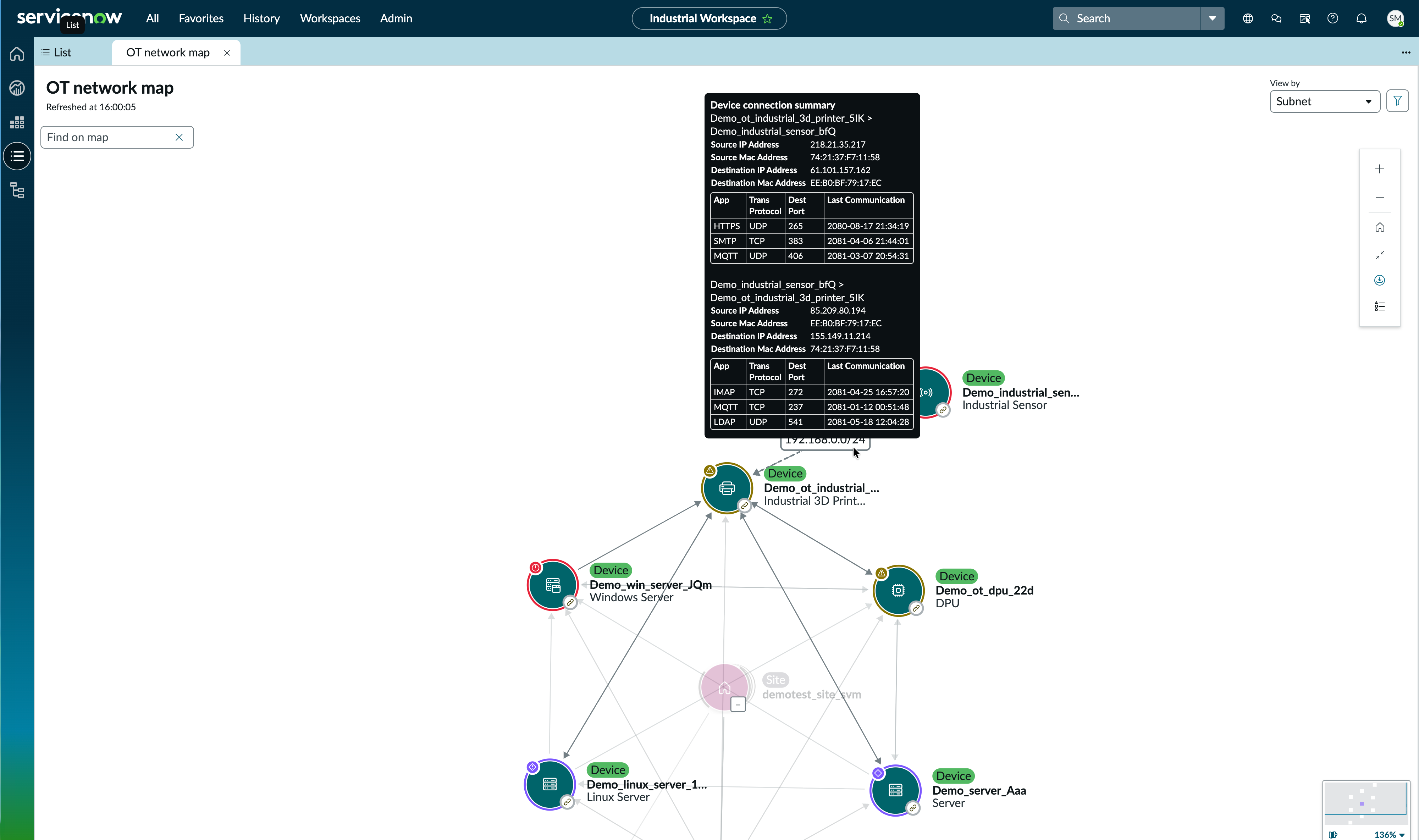

       L’image suivante montre un exemple de résumé de la connexion de l’appareil sur la ligne pointillée.


    4. Pour échapper à cette vue, sélectionnez à nouveau la liste déroulante et cliquez sur Masquer les connexions des appareils.
13. Pour appliquer des filtres à la carte afin d’affiner les nœuds affichés, procédez comme suit.
    1. Sélectionnez l’icône Filtres .
    2. Activez ou désactivez les options disponibles dans les catégories de filtres suivantes.

       Tableau 1. Filtres de carte de réseau OT

       Filtre	Description
       Classe	Nom de la classe affectée à l’appareil OT.
       Criticité	Mesure du risque relatif pour le processus du site en raison de la défaillance de l’appareil.
       Fabricant	Le fabricant de l’appareil.
       Niveau de retard	Niveau Purdue affecté. Plages de 0 à 5.
       Source de découverte	La source de découverte des données des appareils OT.

    3. Sélectionnez Appliquer.
    4. Pour revenir aux paramètres par défaut, sélectionnez Réinitialiser les filtres , puis cliquez sur Appliquer.
14. Pour rechercher un sous-réseau, un nœud d’appareil, un réseau géré, etc. dans la carte de nœuds, utilisez la barre de recherche Rechercher sur la carte .
15. Pour aligner à nouveau la carte sur le nœud d’accueil, sélectionnez l’icône Aligner sur le nœud d’accueil dans le panneau de configuration.
