ストリームコネクト ダッシュボードの使用

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：10分

    • ストリームコネクト 統合の詳細な統計情報を表示し、ServiceNow® ストリームコネクトダッシュボードを使用してトピック、レプリケーター、およびコンシューマーを作成または編集します。

    ストリームコネクト ダッシュボードは、複数の機能を 1 つの環境にまとめているため、次のことができます。
    • 単一のアプリケーションで複数の ストリームコネクト 統合を管理します。
    • 詳細なチャート、リスト、統計情報を使用して、統合でデータがどのように使用および処理されているかについての洞察を得ることができます。
    • シンプルなインターフェイスでトピック、レプリケーター、コンシューマーを作成および編集します。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

    オートメーションエンジンサブスクリプション

    このアプリケーションには、 オートメーションエンジン サブスクリプションと ストリームコネクト サブスクリプションが必要です。詳細については、「https://www.servicenow.com/products/automation-engine.html」を参照してください。

    ストリームコネクトダッシュボードの組織

    ダッシュボードを表示するには、次の場所に移動します すべて > 統合ハブ > Stream Connect > ストリームコネクトホーム.

    ダッシュボードには次のコンポーネントがあります。
    • [概要] セクション
    • トピック
    • コンシューマー
    • メッセージレプリケーション
    • トピックレプリケーション
    次のセクションでは、各コンポーネントについて詳しく説明します。

    [概要] セクション

    ストリームコネクト統合に関する詳細情報を表示します。

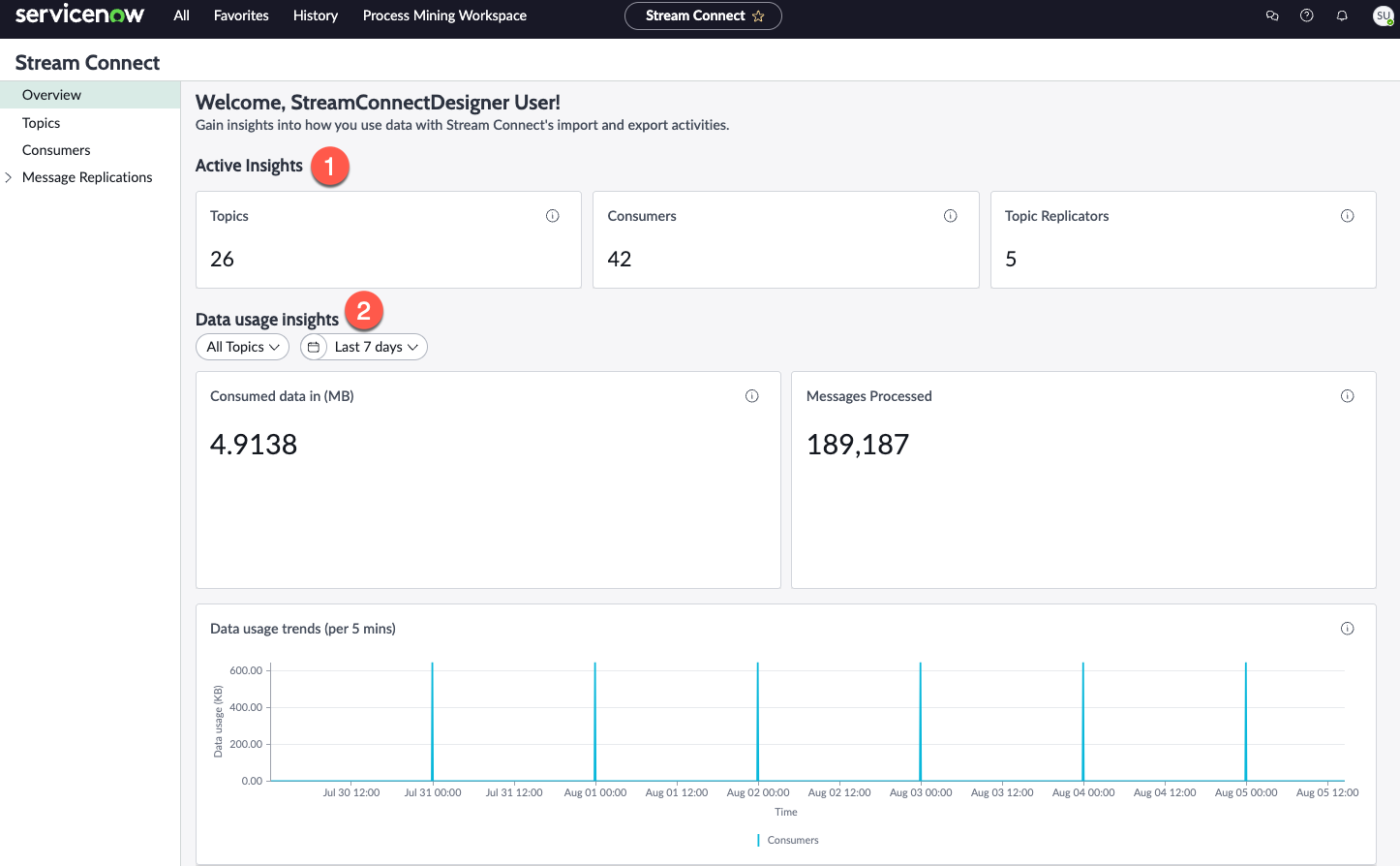

    図 : 1. ストリームコネクトダッシュボードの概要ページ
    ストリームコネクトダッシュボードの概要ページのユーザーインターフェイス。
    概要には、次のコンポーネントがあります。
    1. [アクティブインサイト] セクション
    作成されたトピック、コンシューマー、およびトピックレプリケーターの数を表示します。
    2. [データ使用状況インサイト] セクション
    次のチャートを表示します。
    • 消費されたデータ:消費されたデータの合計量 (MB 単位)。
    • 処理されたメッセージ数:処理されたメッセージの合計数。
    • データ使用量の傾向:5 分ごとに使用されるデータ量 (KB)。

    単一の、選択したトピック、またはすべての トピック を組み合わせたデータを表示できます。また、データを時間別に整理したり、 過去 24 時間、 過去 2 日間、過去 7日間のデータを表示したり、 カスタム範囲を設定したりすることもできます。

    トピック

    このページからトピックを表示し、トピックを追加、編集、またはエクスポートします。

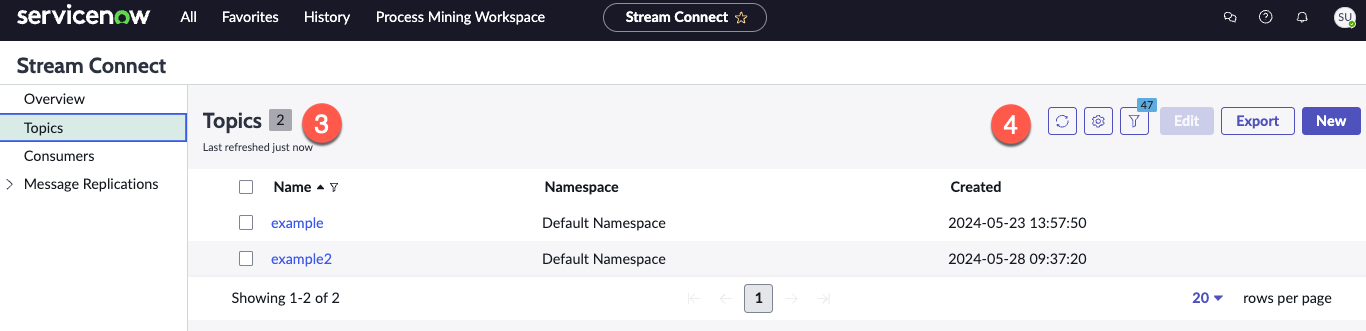

    図 : 2. ストリームコネクトダッシュボードのトピックページ
    ストリームコネクトダッシュボードの [トピック] ページのユーザーインターフェイス。
    [トピック] ページには、次のコンポーネントがあります。
    3. トピックスリスト
    すべてのトピックと、各トピックの名前、名前空間、および作成日が表示されます。
    4. アクションボタン
    さまざまなタスクを実行するために使用できるいくつかのボタンが含まれています。トピックのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集を行います。トピック を編集する ボタン、トピックを エクスポート するボタン、 および新しい トピックを作成するボタンもあります。
    • トピックを編集するには、リストからトピックを選択し、[編集] ボタンを選択してから、[Kafka トピックの編集] フォームのフィールドに入力します。
    • 新しいトピックを作成するには、[新規] を選択し、[新しい Kafka トピックを作成] フォームのフィールドに入力します。
    リストからトピックを選択して、そのトピックの詳細情報を表示できます。

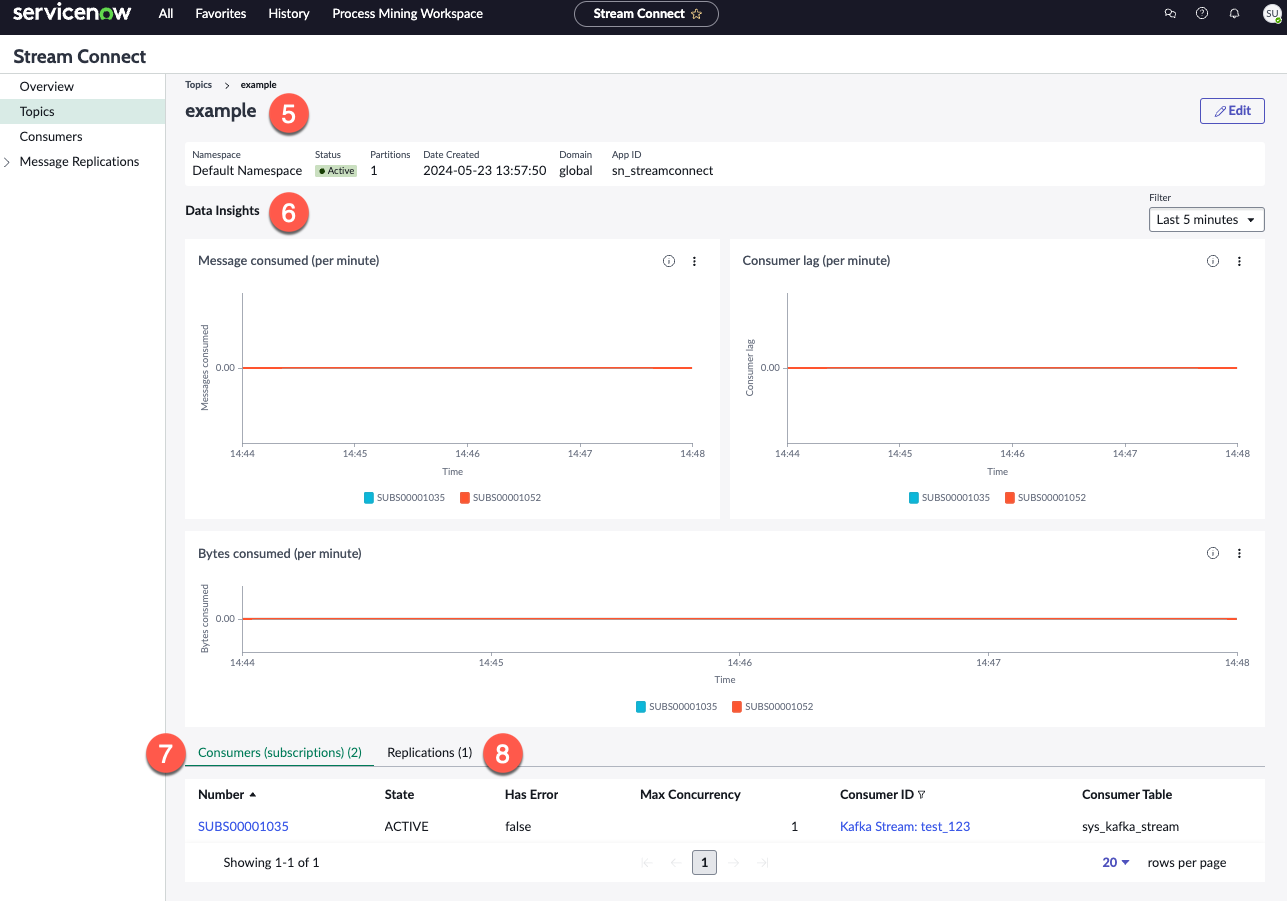

    図 : 3. 個々のトピックページ
    ストリームコネクトダッシュボードの個々のトピックページのユーザーインターフェイス。
    個々のトピックページには、次のコンポーネントもあります。
    5. トピック情報セクション
    名前、名前空間、ステータス、パーティション数、作成日、ドメイン、アプリ ID など、トピックに関する詳細を表示します。このページから直接トピックを編集できる [ 編集 ] ボタンもあります。
    6. データインサイト
    次のチャートを表示します。
    • 消費されたメッセージ (1 分あたり):選択したトピックでコンシューマーによって消費されたメッセージの合計数。
    • コンシューマーラグ (分あたり):このトピックグループ内のコンシューマー別のコンシューマーラグ。
    • 消費されたバイト数 (/分):消費された合計バイト数。
    3 つのグラフはすべて、 過去 5 分間、 過去 1 時間、または 過去 24 時間のデータを表示するようにフィルタリングできます。[過去 24 時間] を選択すると、1 分ごとではなく 5 分ごとのデータが表示されます。
    7. [コンシューマー (サブスクリプション)] タブ
    トピックに関連付けられたコンシューマーと、各コンシューマーの数、ステータス、エラーステータス、最大同時実行、およびコンシューマーテーブルを表示します。コンシューマー番号を選択すると、そのコンシューマーの追加の詳細を表示できます。
    8. [レプリケーション] タブ
    トピックに関連付けられたトピックレプリケーションと、各レプリケーションの名前、トピック名、方向、ステータス、アクティブかどうか、およびエラーメッセージを表示します。レプリケーション名を選択すると、そのトピックレプリケーションの追加の詳細を表示できます。

    コンシューマー

    このページからすべてのコンシューマを表示し、新しいコンシューマーを作成します。

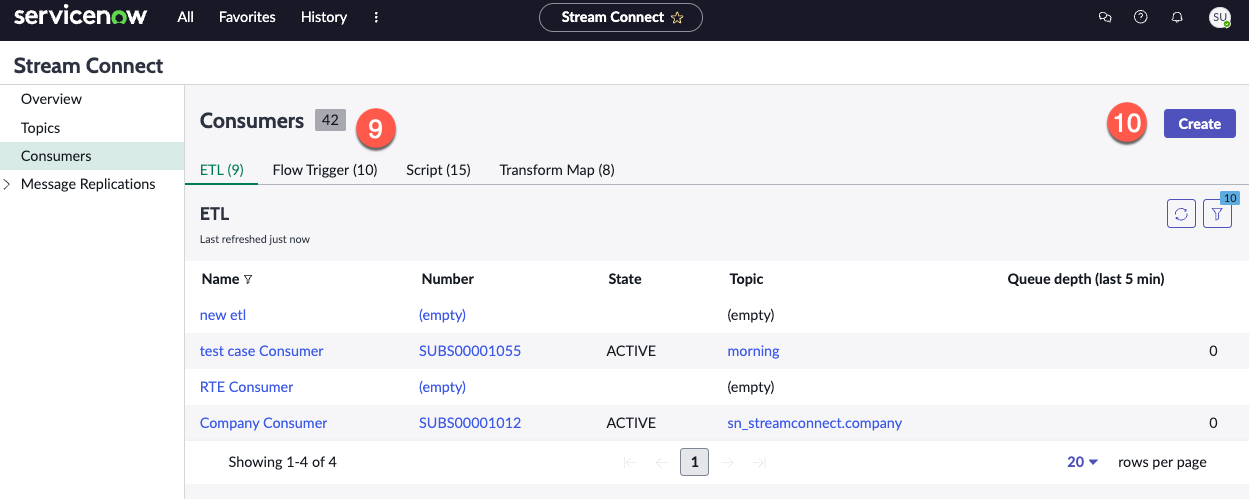

    図 : 4. ストリームコネクトダッシュボードのコンシューマーページ
    ストリームコネクトダッシュボードの [コンシューマー] ページのユーザーインターフェイス。
    [コンシューマー] ページには、次のコンポーネントがあります。
    9. コンシューマーリスト
    すべてのコンシューマーをタイプ別に表示します。可能なタイプは次のとおりです。
    • ETL
    • フロートリガー
    • スクリプト
    • 変換マップ
    各コンシューマーは、名前、番号、ステータス、関連トピック、更新日、更新者とともに一覧表示されます。
    10. [作成] ボタン
    新しいコンシューマー を作成するには 、このボタンを選択し、作成するコンシューマーのタイプを選択してから、コンシューマーのフォームのフィールドに入力します。フォームフィールドの説明については、「 ETL コンシューマー」、「 変換マップコンシューマー」、または 「スクリプトコンシューマー 」ページを参照してください。
    注:
    フロートリガーコンシューマーを作成する場合、入力するフォームはありません。代わりに、ダッシュボードが ワークフロースタジオ 開き、そこでフロートリガーをビルドできます。詳細なガイドについては、「 Create a flow with a Kafka Message trigger」を参照してください。
    リストからコンシューマーを選択すると、そのコンシューマーの詳細情報を表示できます。

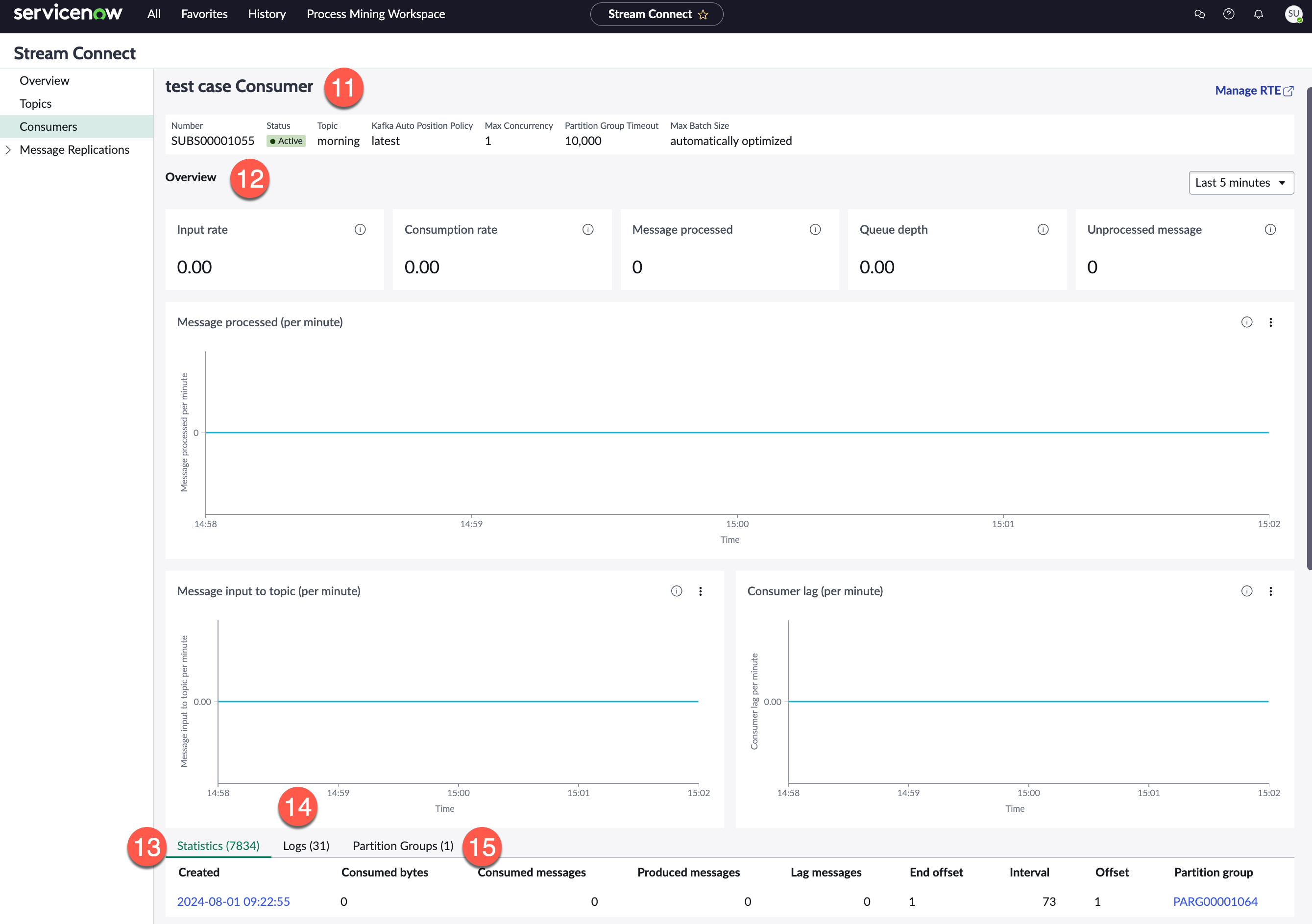

    図 : 5. [個人コンシューマー] ページ
    ストリームコネクトダッシュボードの個々のコンシューマーページのユーザーインターフェイス。
    個々のコンシューマーページには、次のコンポーネントがあります。
    11. 消費者情報セクション
    数、ステータス、関連トピック、Kafka 自動位置ポリシー、最大同時実行、パーティショングループタイムアウト、最大バッチサイズ、パーティション、エラーフラグなど、コンシューマーに関する詳細を表示します。
    12. 概要
    コンシューマーの入力と消費率、処理されたメッセージ、キュー深度、および未処理のメッセージを表示します。また、次のチャートも表示されます。
    • 処理されたメッセージ (/分):処理されたメッセージの合計数。
    • トピックへのメッセージ入力 (1 分あたり):トピックに入力されたメッセージの合計数。
    • コンシューマーラグ (分あたり):選択したコンシューマーのラグ。
    3 つのグラフはすべて、 過去 5 分間、 過去 1 時間、または 過去 24 時間のデータを表示するようにフィルタリングできます。[過去 24 時間] を選択すると、1 分ごとではなく 5 分ごとのデータが表示されます。
    13. [統計情報] タブ
    作成日、消費されたバイト数、消費されたメッセージ、生成されたメッセージ、遅延メッセージ、終了オフセット、間隔、オフセット、パーティショングループなどのコンシューマー統計情報を表示します。
    14. [ログ] タブ
    作成されたログと、各ログのレベル、メッセージ、およびソースを表示します。
    15. [パーティショングループ] タブ
    パーティショングループを、各パーティションの番号、最初と最後のパーティション、ポーリング時間、1 秒あたりに生成された数、キュー深度、および入力レートとともに表示します。
    ログやパーティショングループ情報など、コンシューマーデータと統計の詳細な説明については、「 Kafka サブスクリプションと統計情報の表示」を参照してください。

    メッセージレプリケーション

    メッセージレプリケーションを表示し、このページからメッセージレプリケーションを追加、編集、またはエクスポートします。

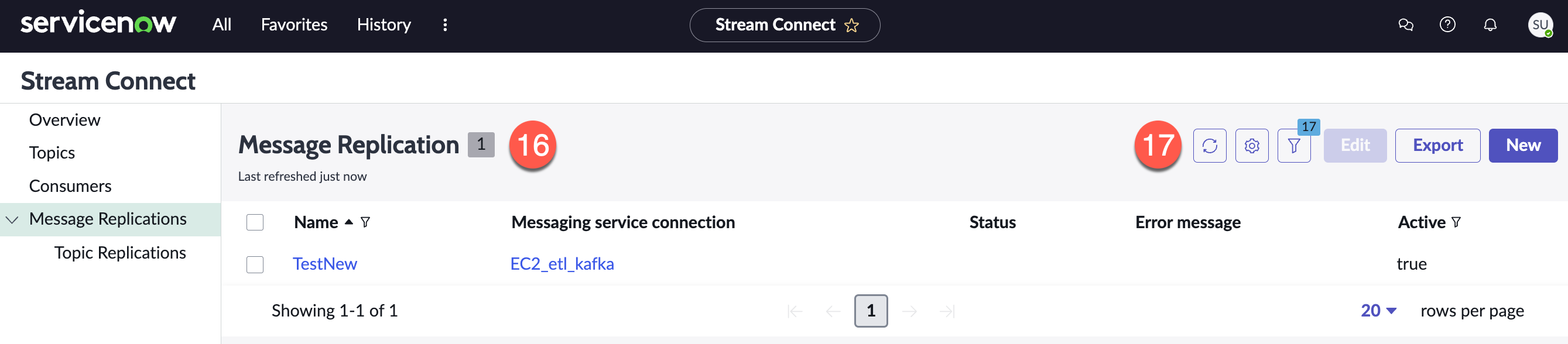

    図 : 6. ストリームコネクトダッシュボードの [メッセージレプリケーション] ページ
    ストリームコネクトダッシュボードの [メッセージレプリケーション] ページのユーザーインターフェイス。
    [メッセージレプリケーション] ページには、次のコンポーネントがあります。
    UI 16でも利用できます[メッセージレプリケーション (Message Replications)] リスト
    すべてのメッセージレプリケーションと各レプリケーションの名前、メッセージングサービス接続、ステータス、エラーメッセージ (存在する場合)、およびそれがアクティブかどうかを表示します。
    17. アクション ボタン
    さまざまなタスクを実行するために使用できるいくつかのボタンが含まれています。メッセージレプリケーションのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集を行います。また、メッセージレプリケーション を編集する ボタン、メッセージレプリケーションを エクスポート するボタン、および 新しい メッセージレプリケーションを作成するボタンもあります。
    • メッセージレプリケーションを編集するには、リストからレプリケーションを選択し、[ 編集 ] ボタンを選択して、[ メッセージレプリケーションの編集] フォームのフィールドに入力します。
    • 新しいメッセージレプリケーションを作成するには、[ 新規] を選択し、[新しい メッセージレプリケーションの作成] フォームのフィールドに入力します。

    メッセージレプリケーションを選択すると、レプリケーションの名前、メッセージングサービス接続、ステータス、エラーメッセージ (存在する場合)、およびレプリケーションがアクティブかどうかを表示できます。関連する Kafka トピックレプリケーションを表示することもできます。

    トピックレプリケーション

    トピックレプリケーションを表示し、このページからトピックレプリケーションを追加、編集、またはエクスポートします。

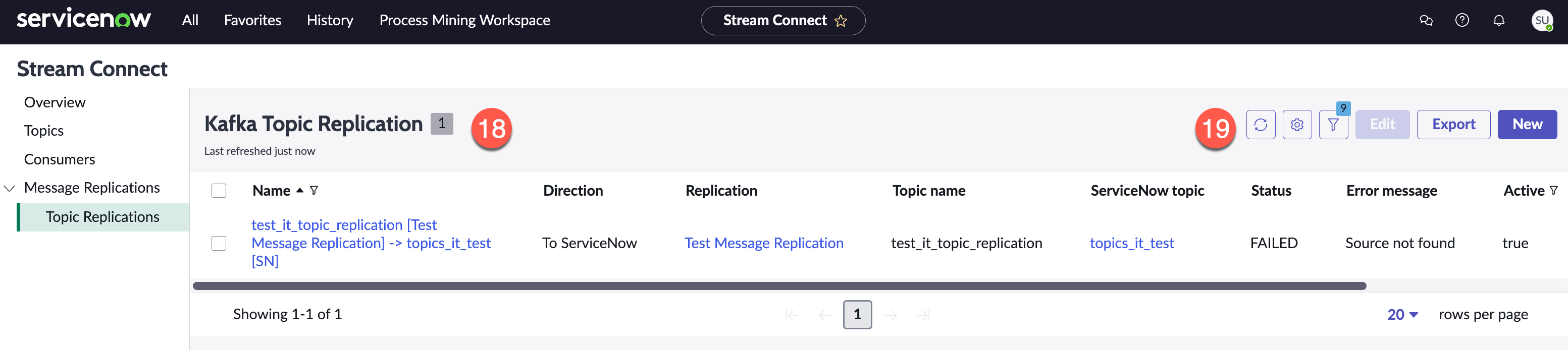

    図 : 7. ストリームコネクトダッシュボードのトピックレプリケーションページ
    ストリームコネクトダッシュボードの [トピックレプリケーション] ページのユーザーインターフェイス。
    [トピックのレプリケーション] ページには、次のコンポーネントがあります。
    18. [トピックレプリケーション] リスト
    すべてのトピックレプリケーションと各レプリケーションの名前、方向、レプリケーション、トピック名、 ServiceNow トピック、ステータス、エラーメッセージ (存在する場合)、アクティブかどうか、および現在の更新セットで追跡されているかどうかを表示します。
    19. アクション ボタン
    トピックレプリケーションのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集に使用できるいくつかのボタンが含まれています。また、トピックレプリケーション を編集する ボタン、トピックレプリケーションを エクスポート するボタン、および 新しい トピックレプリケーションを作成するボタンもあります。

    トピックレプリケーションを選択すると、その名前、方向、レプリケーション、トピック名、 ServiceNow トピック、ステータス、エラーメッセージ (存在する場合)、アクティブな場合、および現在の更新セットで追跡されているかどうかを表示できます。また、関連する メッセージレプリケーションの統計情報を表示することもできます。
