Exibir a hierarquia do modelo de equipamento

Exiba uma representação gráfica da estrutura hierárquica da entidade do modelo de equipamento selecionada e seus relacionamentos com outras entidades no processo de produção.

Antes de Iniciar

Função necessária: cmdb_ot_isa_editor, cmdb_ot_isa_admin.

Por Que e Quando Desempenhar Esta Tarefa

Usuários com uma função cmdb_ot_isa_admin atribuída podem exibir entidades de modelo de equipamento para qualquer local. No entanto, os usuários com funções cmdb_ot_isa_editor ou cmdb_ot_isa_viewer atribuídas só podem acessar os sites aos quais um administrador concedeu acesso para usuários específicos. Para saber mais sobre como conceder acesso ao site, consulte Atribuir ou remover acesso ao site do modelo de equipamento para não administradores.

Procedimento

1. Navegar até Tudo > Administrador do espaço industrial > Gerente de processos industriais > Gerenciador de modelo de equipamento.
2. No campo Exibição do modelo de equipamento para, selecione o local para o qual você deseja exibir as informações do modelo de equipamento.
   Você pode pesquisar um site digitando o nome do site ou seu código curto.
3. No painel do seletor, clique na entidade do modelo de equipamento para exibir uma representação gráfica de sua hierarquia e relacionamento com outras entidades.
   Por exemplo, clique na entidade de site de nível superior para exibir uma representação de todo o site.
4. Para exibir a estrutura hierárquica da entidade do modelo de equipamento, clique em Exibir hierarquia.

Resultado

A representação gráfica a seguir aparece para a entidade do modelo de equipamento selecionada. O modelo de equipamento selecionado no momento aparece como a entidade primária na hierarquia.

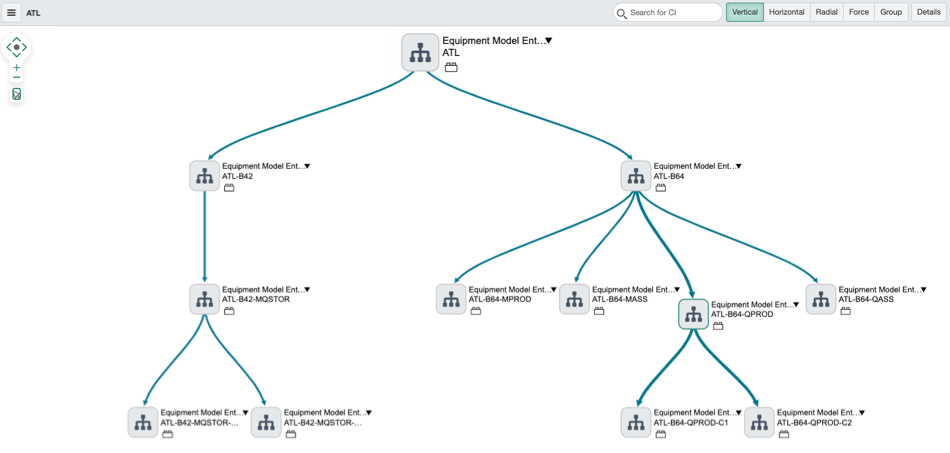

Figura 1. Hierarquia de entidade do modelo de equipamento
