Exiba a hierarquia do modelo de equipamento

Exiba uma representação gráfica da estrutura hierárquica da entidade de modelo de equipamento selecionada e seus relacionamentos com outras entidades no processo de produção.

Antes de Iniciar

Função necessária: cmdb_ot_isa_editor, cmdb_ot_isa_admin.

Por Que e Quando Desempenhar Esta Tarefa

Usuários com uma função cmdb_ot_isa_admin atribuída podem exibir entidades de modelo de equipamento para qualquer site. No entanto, usuários com funções cmdb_ot_isa_editor ou cmdb_ot_isa_viewer atribuídas só podem acessar os sites aos quais um administrador concedeu acesso para usuários específicos. Para saber mais sobre como conceder acesso ao site, consulte Atribua ou remova o acesso ao local do modelo de equipamento para não administradores.

Procedimento

1. Navegar até Tudo > Administrador do espaço industrial > Gerente de processos industriais > Gerenciador de Modelo de Equipamento.
2. Em Exibição do modelo de equipamento para , selecione o site para o qual você deseja exibir as informações do modelo do equipamento.
   Você pode pesquisar um site digitando o nome do site ou seu código curto.
3. No painel do seletor, clique na entidade do modelo de equipamento para exibir uma representação gráfica de sua hierarquia e relacionamento com outras entidades.
   Por exemplo, clique na entidade do site de nível superior para exibir uma representação de todo o site.
4. Para exibir a estrutura hierárquica da entidade de modelo de equipamento, clique em Exibir hierarquia .

Resultado

A representação gráfica a seguir aparece para a entidade de modelo de equipamento selecionada. O modelo de equipamento selecionado no momento aparece como a entidade primária na hierarquia.

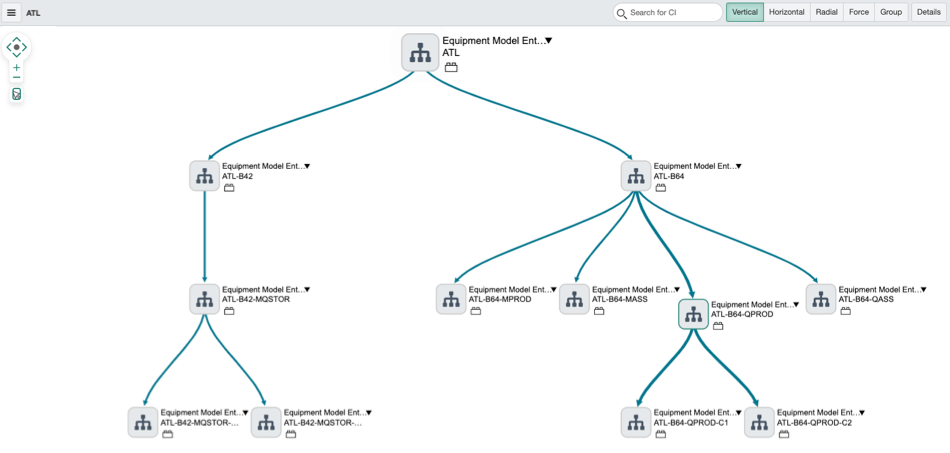

Figura 1. Hierarquia de entidade do modelo de equipamento
