Exibir um Tecnologia operacional Mapa unificado

Exibir um Tecnologia operacional(OT) Mapa unificado no Espaço industrial Que exibe os relacionamentos entre dispositivos e outros ICs.

Antes de Iniciar

Função necessária: administrador

Por Que e Quando Desempenhar Esta Tarefa

Você pode acessar o Mapa unificado de OT nos seguintes locais em Espaço industrial.

• Registro ISA no Gerenciador de modelos de equipamento
• Registro de incidente de OT
• Registro de mudança de OT

Procedimento

1. Navegar até Tudo > Espaço industrial.
2. Para acessar o Mapa unificado de OT em um registro de entidade de modelo de equipamento, conclua as ações a seguir.
   1. Abra o Gerenciador de modelos de equipamento selecionando o Modelo de equipamento ( ícone ).
   2. Abra o registro de entidade do modelo de equipamento para o qual você deseja exibir o Mapa unificado.

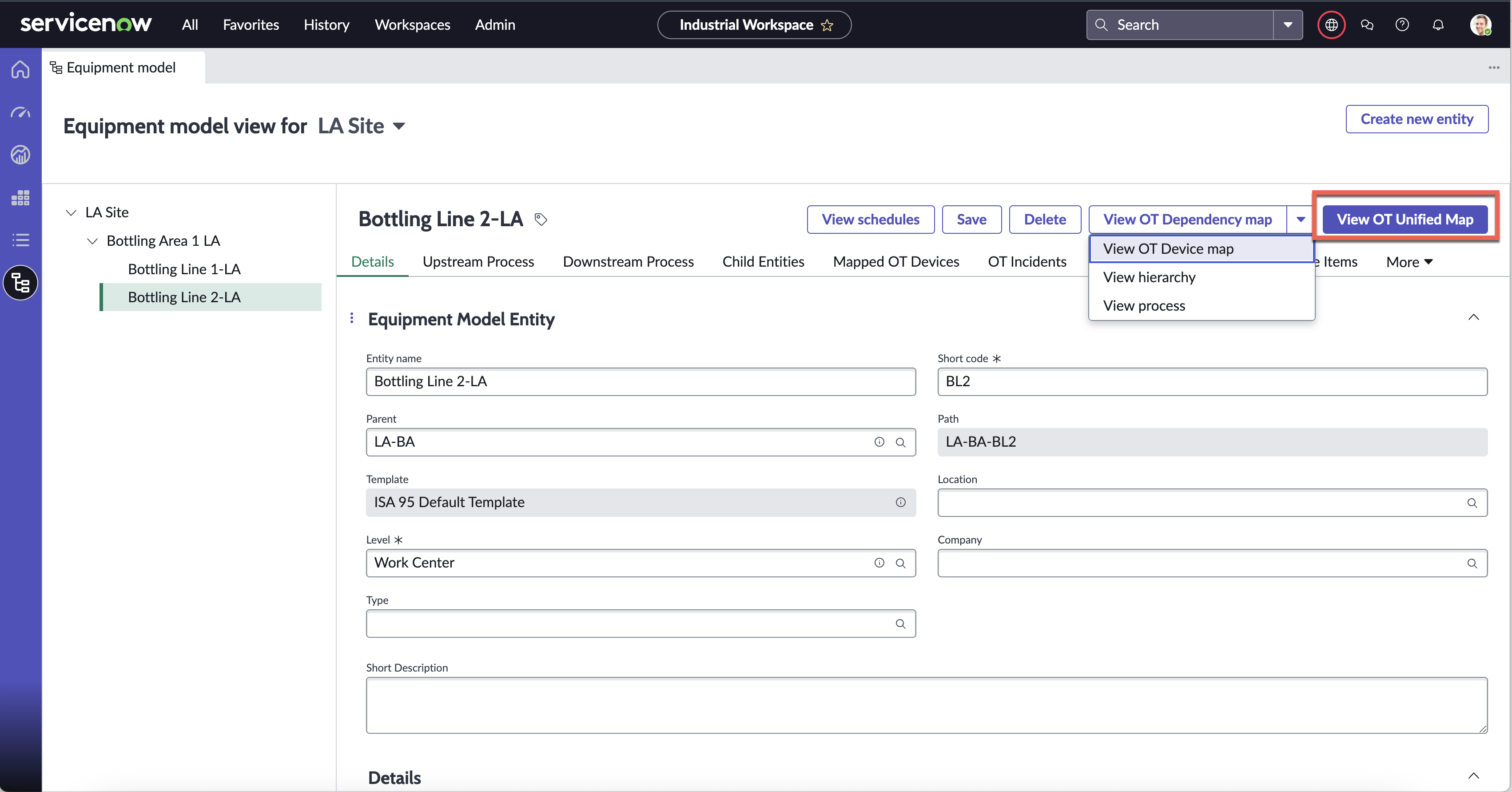

   3. Selecione Exibir Mapa unificado de OT botão.



3. Para acessar o Mapa unificado de OT em um registro relacionado, como um registro de incidente de OT ou registro de mudança, conclua as ações a seguir.
   1. Abra o. Espaço industrial Exibição de lista selecionando a Lista ( ícone ).
   2. Selecione o registro para o qual você deseja exibir o Mapa unificado.

      Por exemplo, se você quiser exibir o Mapa unificado de um registro de incidente de OT, selecione uma das listas disponíveis em Incidentes de OT e abra o registro.

   3. Para abrir o mapa em uma nova janela, selecione Exibir Mapa unificado de OT botão.
   4. Para abrir o mapa no painel lateral do registro, selecione Integridade de OT ( ícone ).

O que Fazer Depois

Agora você pode exibir o Mapa unificado de OT. No Mapa unificado, você também pode ver os nós realçados dos seguintes itens relacionados.

• Mudanças de TO passadas
• Mudanças de TO atuais
• Mudanças de TO planejadas
• Incidentes de TO ativos
• Alertas de TO ativos
• Itens vulneráveis de OT

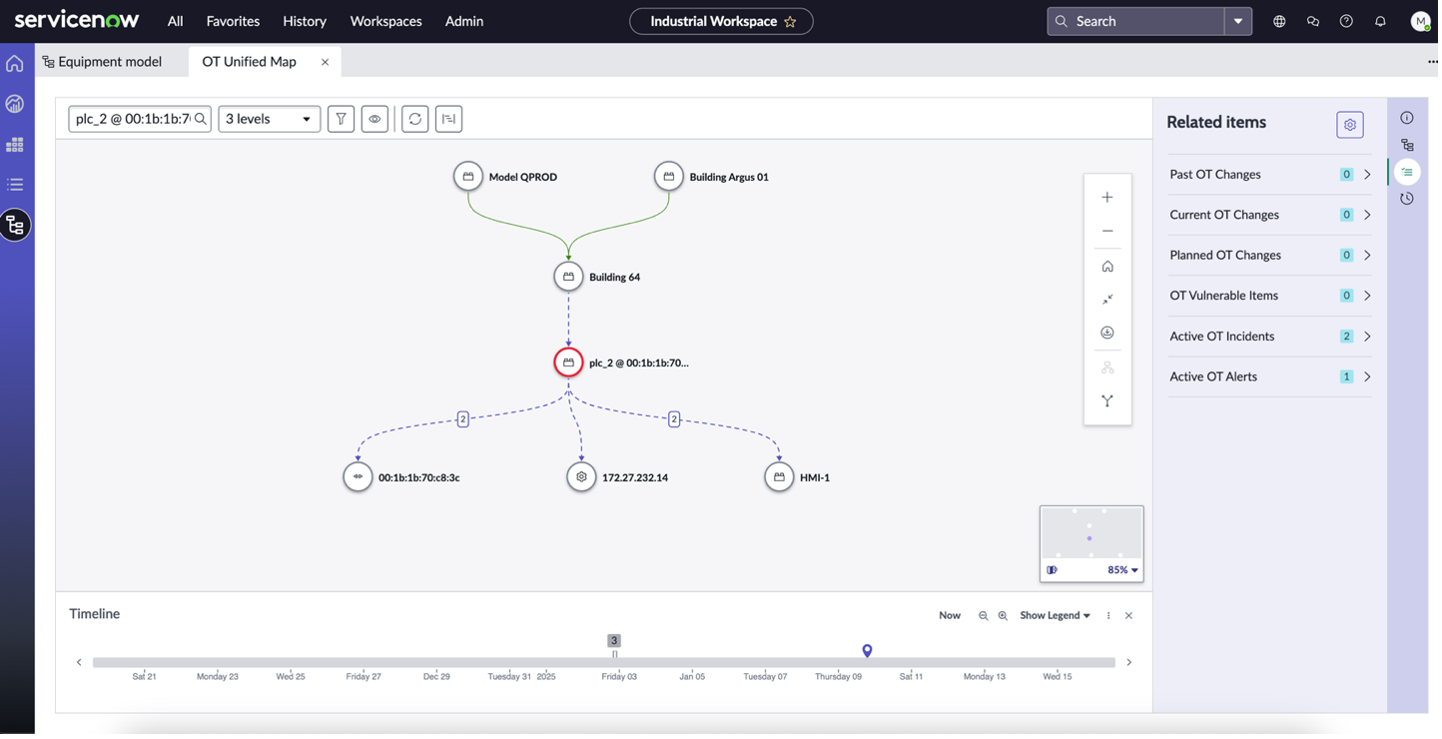

A imagem a seguir mostra um exemplo de um mapa unificado de OT.
