Zeigen Sie die Hierarchie des Anlagenmodells an

Zeigen Sie eine grafische Darstellung der hierarchischen Struktur der ausgewählten Anlagenmodell-Entität und ihrer Beziehungen zu anderen Entitäten im Produktionsprozess an.

Vorbereitungen

Erforderliche Rolle: cmdb_ot_isa_editor, cmdb_ot_isa_admin.

Warum und wann dieser Vorgang ausgeführt wird

Benutzer mit der zugewiesenen Rolle „cmdb_ot_isa_admin“ können Anlagenmodell-Entitäten für jeden Standort anzeigen. Benutzer mit zugewiesenen Rollen cmdb_ot_isa_editor oder cmdb_ot_isa_viewer können jedoch nur auf Websites zugreifen, auf die ein Administrator bestimmten Benutzern Zugriff gewährt hat. Weitere Informationen zum Gewähren des Website-Zugriffs finden Sie unter Gewähren Sie Nicht-Administratoren Zugriff auf den Anlagenmodell-Standort, oder entfernen Sie ihn.

Prozedur

1. Navigieren zu Alle > Industrial Workspace-Administrator > Industrial Process Manager > Anlagenmodell-Manager.
2. Wählen Sie im Feld Anlagenmodell-Ansicht für den Standort aus, für den Sie Anlagenmodell-Informationen anzeigen möchten.
   Sie können nach einer Website suchen, indem Sie den Namen der Website oder ihren Kurzwahlcode eingeben.
3. Klicken Sie im Auswahlbereich auf die Anlagenmodell-Entität, für die Sie eine grafische Darstellung ihrer Hierarchie und der Beziehung zu anderen Entitäten anzeigen möchten.
   Klicken Sie beispielsweise auf die Site-Entität der obersten Ebene, um eine Darstellung der gesamten Site anzuzeigen.
4. Um die hierarchische Struktur für die Anlagenmodell-Entität anzuzeigen, klicken Sie auf Hierarchie anzeigen.

Ergebnisse

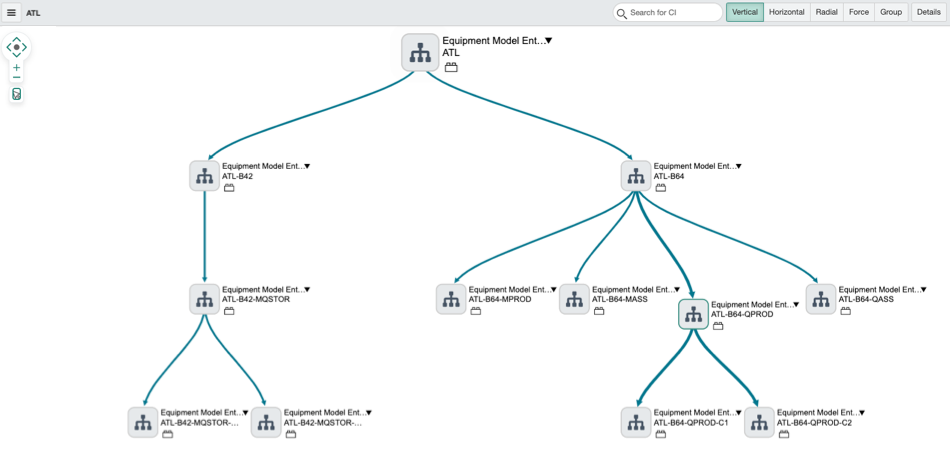

Die folgende grafische Darstellung wird für die ausgewählte Anlagenmodell-Entität angezeigt. Das aktuell ausgewählte Anlagenmodell wird als übergeordnete Entität in der Hierarchie angezeigt.

Abbildung : 1. Hierarchie der Anlagenmodell-Entität
