キー管理フレームワークのインスタンスレベルのキー

エンベロープ暗号化を使用して、KMF管理下にあるすべてのプラットフォームキーがキーのチェーンによって保護されるようにする、キー管理フレームワーク (KMF) キー構造について説明します。KMF によって作成された顧客データ暗号化キー (CDEK) もこの構造に含まれます

.

KMF キーストレージのアーキテクチャ

KMF キー構造では、SafeNet KeySecure ハードウェアセキュリティモジュール (HSM) が使用されます。HSM は、 FIPS 140-2-L3 セキュリティ標準を満たすために、物理的および電子的に改ざん防止されるように設計されています。 KMF では、エンベロープ暗号化を使用して、 KMF 管理下にあるすべてのプラットフォームキーが、 KMF によって生成できるモジュールキーを含む一連のキーによって保護されるようにします。

エンベロープ暗号化

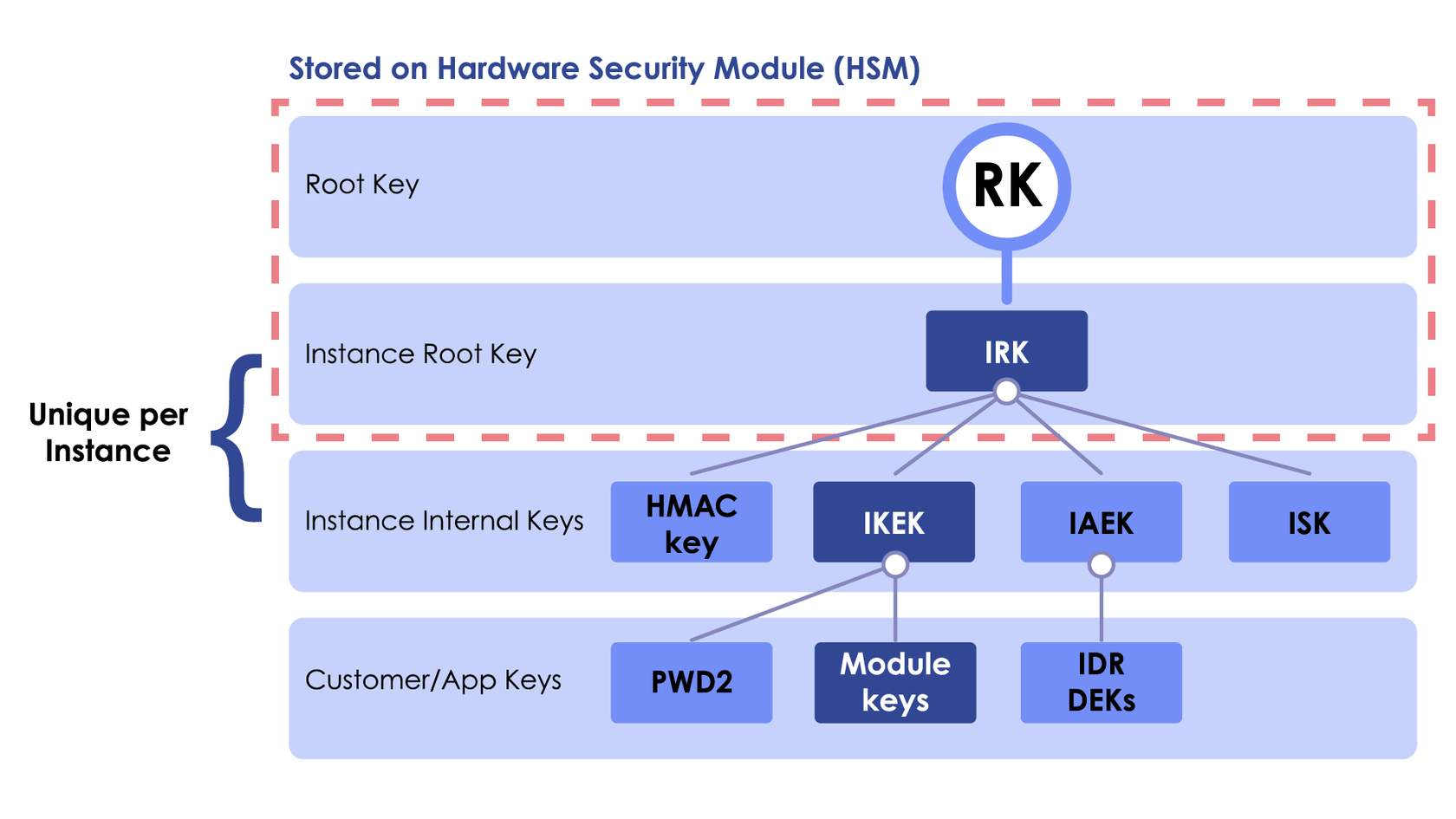

エンベロープ暗号化は、キーを別のキーで暗号化する方法で、ラッピングとも呼ばれます。モジュールキーはインスタンスキー暗号化キー (IKEK) によってエンベロープ暗号化され、インスタンスキー暗号化キー (IKEK) はインスタンスルートキー (IRK) によってエンベロープ暗号化され、最後にルートキー (RK) によってエンベロープ暗号化されます。HSM のみが IRK にアクセスするため、復号化のために IKEK をアップロードする必要があります。

インスタンスレベルでは、KMF は Now Platform 全体でさまざまな暗号化の目的で内部的に使用される複数のキーを定義します。

次の表は、 KMFによって管理および保護されている利用可能なキーのサブセットの例を示しています。

キー	場所	説明
ルートキー (RK)	ハードウェアセキュリティモデル (HSM)	IRK の復号化に使用されるルートキー
インスタンスルートキー (IRK)	HSM	複数のインスタンス内部キーをエンベロープ暗号化するために使用される、インスタンスごとに固有のキー。
インスタンス HMAC キー (IHK)	インスタンス	インスタンスごとに固有の IHK が、ハッシュベースのメッセージ認証コード (HMAC) のために内部的に使用されます。 IHK はモジュールキーの信頼性と完全性の検証に役立ち、KeySecure またはファイルキーストアのいずれかにラップされます。
インスタンスキー暗号化キー (IKEK)	インスタンス	IKEK はモジュールキーをラップし、KeySecure またはファイルキーストアのいずれかでラップされます。
インスタンス非対称暗号化キー (IAEK)	インスタンス	非対称暗号化のために内部的に使用される、インスタンスごとに固有のキー。 IAEK は、鍵交換 中またはインスタンスデータレプリケーション (IDR)のコンシューマー承認中に、インスタンス間で機密メッセージを送信するために使用されます。
インスタンス署名キー (ISK)	インスタンス	署名目的で内部的に使用される、インスタンスごとに固有のキー。
Password2 (PW2)	インスタンス	KMF では、PW2 フィールドのキーは KMF によって完全に管理されます。
顧客データ暗号化キー (CDEK)	インスタンス	KMF を介して作成された暗号化キーは、IKEK によってエンベロープ暗号化されます。
インスタンスデータレプリケーション (IDR) データ暗号化キー (DEK)	インスタンス	IDR プロセスに使用される特定の暗号化キー
