워크플로우 타임라인
시스템은 워크플로우 컨텍스트와 연결된 이력 활동의 타임라인 뷰를 제공합니다.
타임라인은 시작 및 종료 날짜별로 정의된 작업 및 승인과 같은 활동의 선형 달력을 표시합니다. 타임라인의 각 활동은 가로로 색이 지정된 막대로 표시되는 범위로 표시됩니다. 각 범위에는 활동에 대한 추가 정보가 포함된 레이블과 도구 설명이 있습니다. 왼쪽 창에는 확장 가능한 계층 구조의 컨텍스트(또는 여러 컨텍스트)에 있는 모든 활동이 표시됩니다. 타임라인의 관점을 변경하여 데이터를 보다 세부적으로 볼 수 있습니다.
타임라인 사용
기본적으로 타임라인에는 처음 열 때 요청된 모든 활동과 전환이 표시됩니다.
이 태스크 정보
활동 창에서 계층 구조의 아무 부분이나 축소하면 타임라인이 자동으로 조정됩니다. 날짜/시간 및 기간 컨트롤을 사용하면 타임라인의 크기를 조정하여 모든 요소를 한 번에 볼 수 있습니다. 타임라인을 표시하려면 워크플로우 컨텍스트 기록 내에서 UI 작업을 클릭합니다.
프로시저
-
관련 링크에서 타임라인 표시를 클릭하여 전체 컨텍스트의 타임라인을 표시합니다.
타임라인이 열리고 모든 활동이 확장되고 보기가 최대로 설정되어 전체 타임라인이 창 너비로 표시됩니다. 타임라인의 제목은 워크플로우 컨텍스트: <컨텍스트 이름>, 요청된 항목: <요청된 항목 번호> 형식입니다.
-

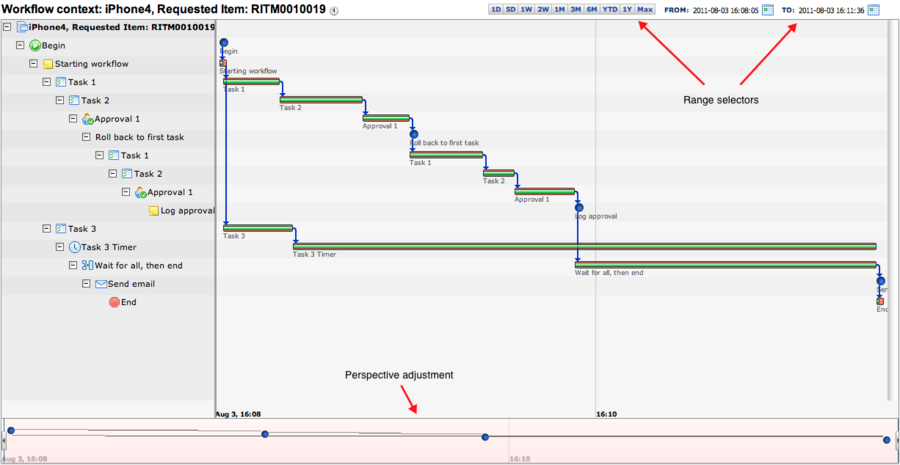

타임라인 상단에 있는 범위 선택기를 사용하여 관점을 변경합니다.
증분은 하루에서 1년으로 늘어납니다. 타임라인을 첫 번째 범위의 시작 날짜와 마지막 범위의 종료 날짜 사이의 증분으로 제한하려면 [최대]를 클릭합니다.
-
타임라인 아래쪽에 있는 분홍색 슬라이더를 사용하여 관점을 변경합니다.
- 슬라이더를 오른쪽에서 왼쪽으로 움직이면 긴 타임라인의 모든 범위를 볼 수 있습니다.
- 슬라이더의 끝점을 조정하여 배율을 임의로 변경합니다.
좁은 슬라이더는 범위를 확대하고 복잡한 타임라인을 자세히 보여줍니다. 넓은 슬라이더는 뷰를 가져와서 화면에 타임라인이 더 많이 표시되게 합니다.
-
선택한 활동에 타임라인 뷰를 집중하려면 활동 트리를 확장하거나 축소합니다.
활동 트리에 표시되지 않는 범위는 타임라인 창에 표시되지 않습니다.
-

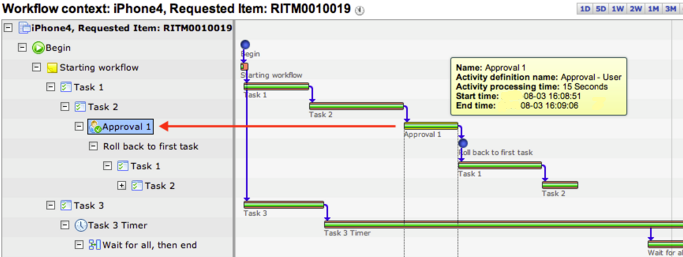

활동 범위 위로 마우스를 가져가면 활동에 대한 정보가 포함된 도구 설명이 표시됩니다.
이 작업은 활동 창에서 활동을 강조 표시합니다.
-

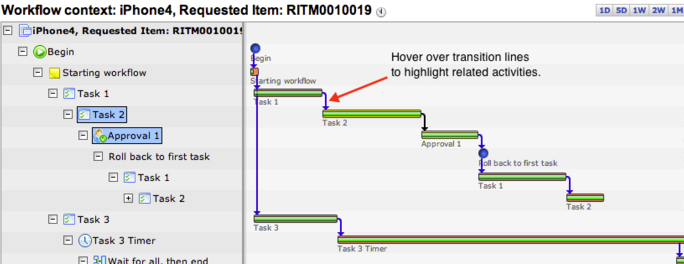

두 활동 간의 전환 위에 마우스를 올리면 활동 창에서 활동과 선행 활동이 강조 표시됩니다.
-

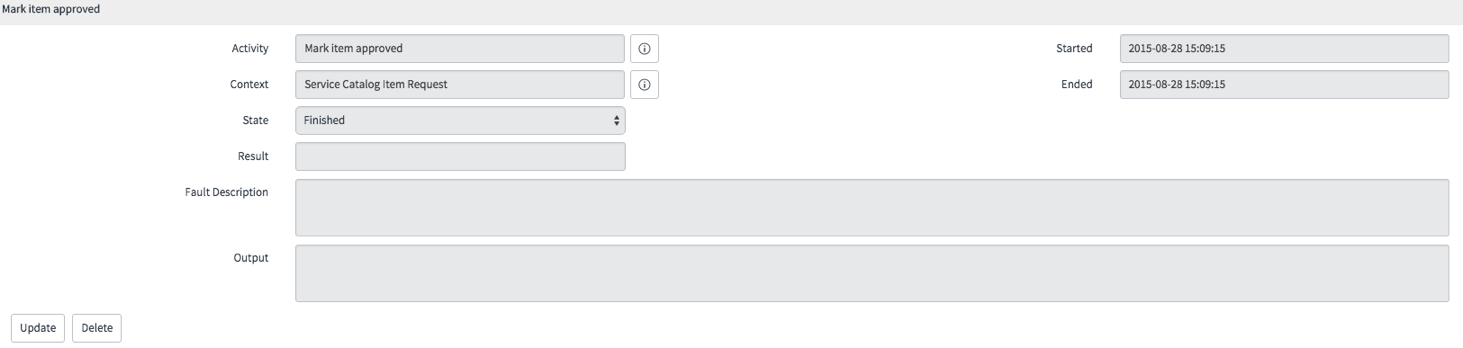

범위를 두 번 클릭하면 해당 활동에 대한 이력 기록이 표시됩니다.
이력 기록에는 상태 , 시작 및 종료 시간과 같은 정보가 표시됩니다.
선택한 활동의 타임라인

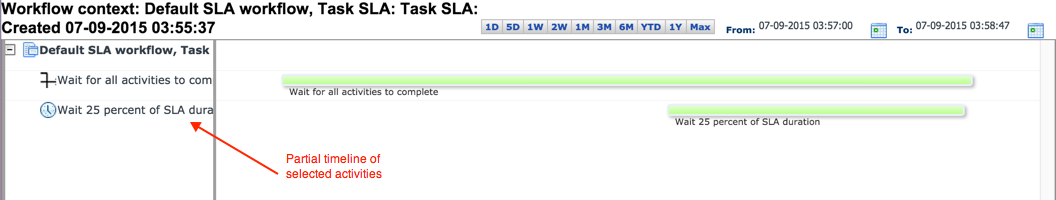

부분 워크플로우 타임라인을 표시할 수 있습니다.
프로시저
-

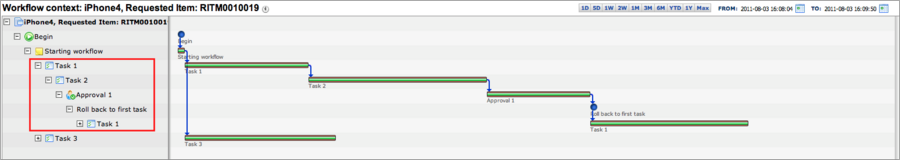

트리를 축소하여 뷰를 더 제한합니다.
워크플로우 타임라인에서 하위 플로우 보기

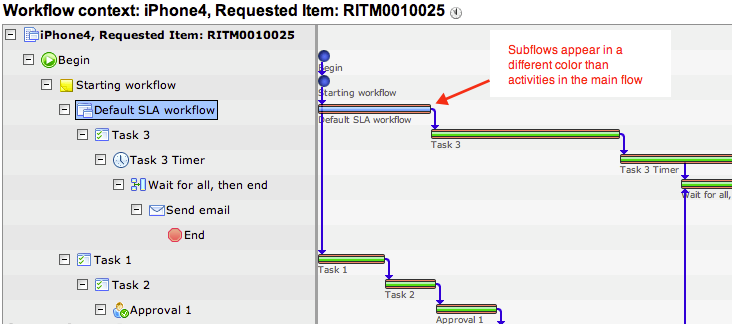

워크플로우 타임라인에서 하위 플로우 범위는 기본 워크플로우의 활동과 다른 색으로 나타납니다.
