Descoberta de redes de área de armazenamento (SAN)

A Descoberta coleta informações sobre redes de área de armazenamento de dispositivos especializados, como matrizes de armazenamento e comutadores Fibre Channel (FC), e cria referências específicas entre as tabelas no esquema da SAN.

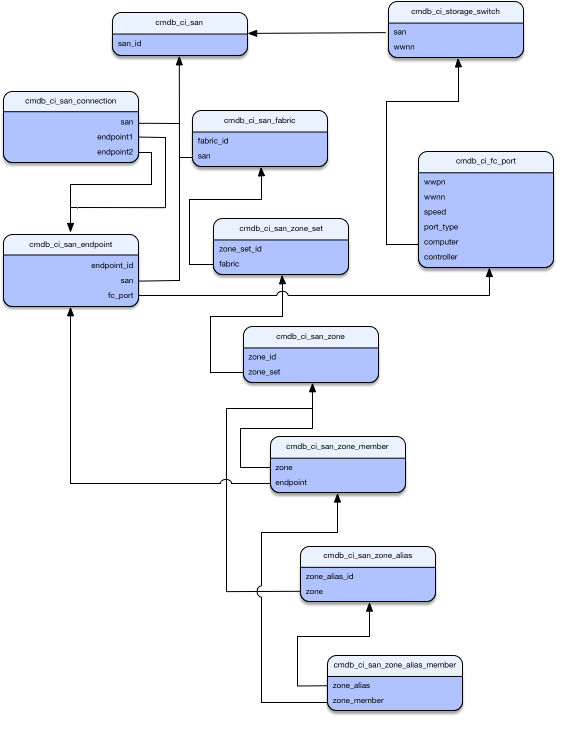

Esquema da SAN da ServiceNow

Este diagrama mostra as tabelas no esquema da SAN e as referências padrão definidas entre elas.

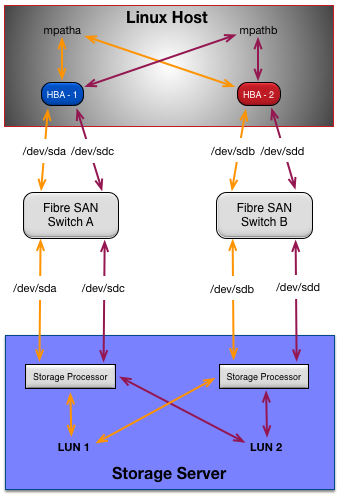

Exemplo de armazenamento SAN de vários caminhos

Este diagrama mostra o relacionamento dos volumes de armazenamento da SAN com um computador host. O armazenamento acessível ao host Linux consiste em dois discos físicos Fibre Channel (FC), mpatha e mpathb, conectados ao host por meio de uma SAN FC de vários caminhos. Os dois HBAs na interface do host são conectados com dois cabos de fibra cada para separar comutadores FC para capacidade de failover. Os comutadores de malha FC são conectados a dois processadores de armazenamento FC no servidor de armazenamento. Neste exemplo, cada processador de armazenamento está conectado ao LUN 1 e LUN 2do volume de armazenamento.
