Modificação da exibição de um mapa de serviço de aplicativos
Personalize uma exibição de mapa para exibir informações relevantes e aumentar a clareza.
Antes de Iniciar
Por Que e Quando Desempenhar Esta Tarefa
- facilite a navegação no mapa.
- oculte informações irrelevantes.
- mostre informações essenciais.
Os atributos que você mostra ou oculta ao personalizar os mapas não são removidos permanentemente e podem ser exibidos ou ocultados novamente conforme necessário. O sistema salva as mudanças na exibição do mapa e exibe a última visualização do mapa quando você reabrir um serviço de aplicativos.
Procedimento
-
Clique no menu Ações adicionais.
-
Selecione a opção relevante:
Opção Quando habilitado Quando desabilitado Visualizar em exibição do host Esta opção está disponível somente quando o plug-in Mapeamento de serviços está ativado.
Alterne entre a exibição de IC que oculta os hosts e a exibição de host que oculta os ICs.
A exibição de host pode ajudar a determinar que Mapeamento de serviços descobriu e mapeou todos os hosts corretamente, bem como ajudar a localizar conexões para cada host. A exibição de host também simplifica o mapa, especialmente quando muitos aplicativos estão sendo executados em alguns hosts.
A exibição de host é útil somente para serviços de aplicativos descobertos usando o Mapeamento de serviços. Esta exibição não oferece informações adicionais para serviços de aplicativos criados manualmente.

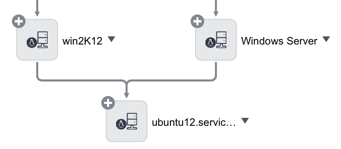

O mapa de serviço mostra os ICs do host.

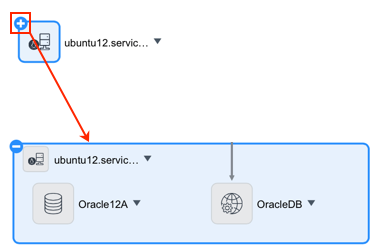

Clique nos ícones de adição para ver os ICs do aplicativo em execução nos hosts.
O painel Propriedades mostra somente informações sobre servidores que atuam como hosts.

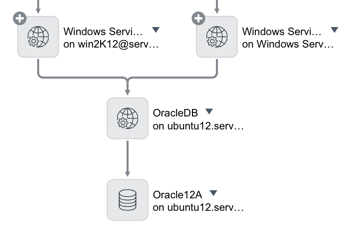

O mapa de serviço mostra os ICs do aplicativo.
O painel Propriedades mostra informações sobre servidores que atuam como hosts e aplicativos em execução nos hosts.
ICs de Grupo no mapa Simplifique os mapas agrupando ICs pertencentes ao mesmo tipo e hospedados em servidores que compartilham um prefixo e um nome de domínio.
O mapa ainda reflete o fluxo do aplicativo corretamente, pois os ICs agrupados pertencem à mesma camada.
Esta opção é relevante para serviços de aplicativos que consistem em mais de 10 ICs.
O mapa do serviço de aplicativos mostra os grupos de ICs. O mapa é mais compacto.
O mapa do serviço de aplicativos mostra todos os ICs separadamente. O mapa é maior.
Remover Ciclos de Topologia Essa opção está disponível somente para usuários com estas funções: Mapeamento de serviços administrador [service_mapping_admin] e Mapeamento de serviços usuário [service_mapping_user].
Oculte conexões que retornam para o mesmo item de configuração (IC) que as originou para reduzir a desordem no mapa.
Normalmente, essas conexões de retorno não são importantes para análise ou solução de problemas de serviços de aplicativos.

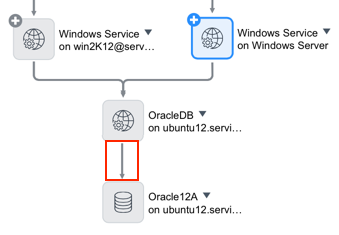

O mapa de serviço de aplicativos oculta ciclos de topologia.

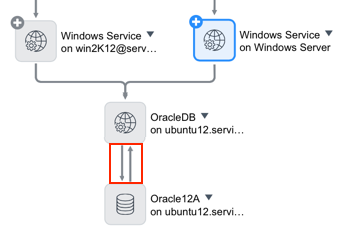

O mapa de serviço de aplicativos mostra ciclos de topologia.
Mostrar ICs baseados em tráfego Essa opção está disponível somente para usuários com estas funções: Mapeamento de serviços administrador [service_mapping_admin] e Mapeamento de serviços usuário [service_mapping_user].
Exibir itens de configuração (ICs) encontrados usando mapeamento baseado em tráfego.
O mapa de serviço de aplicativos exibe ICs e hosts que o Mapeamento de serviços descobriu usando padrões e descoberta com base no tráfego.
Embora a detecção de tráfego de entrada e saída de ICs crie um mapa inclusivo, também pode resultar no mapeamento de muitos ICs redundantes que não influenciam a operação de serviço de aplicativos.
O mapa de serviço de aplicativos mostra somente ICs e hosts descobertos usando padrões.
Mesclar nós com erro Essa opção está disponível somente para usuários com a função Mapeamento de serviços administrador [service_mapping_admin].
Mesclar ICs com erros causados pelo mesmo IC de origem para organizar um mapa Serviço de aplicações.

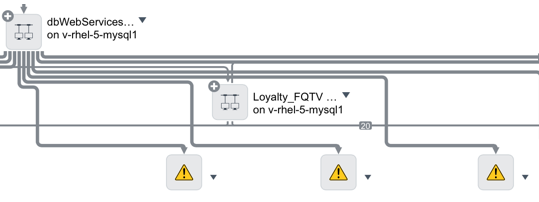

Uma descoberta ou erro operacional em um IC geralmente é propagado para todas as suas conexões na hierarquia, aglomerando sua exibição. É possível remover erros idênticos causados pelo mesmo IC, consolidando-os em um objeto no mapa. Por exemplo, se um IC causar um erro em seis ICs conectados a ele, será possível mostrar apenas um IC com este erro no mapa. A linha do conector mostra o número de conexões reais.
O mapa Serviço de aplicações mescla todos os ICs com erros idênticos em um. O número na linha do conector indica o número de ICs com este erro.
O mapa Serviço de aplicações mostra todos os ICs com erros idênticos separadamente.
Indicadores de mapas Esta opção está disponível somente para usuários com estas funções: usuário de serviço [app_service_user] e Mapeamento de serviços usuário [service_mapping_user].
Exiba informações adicionais de um IC ou do próprio serviço de aplicativosexibindo registros relacionados, como alertas, indisponibilidades, incidentes e problemas.
O sistema de base fornece indicadores de mapa para os seguintes tipos de registro:Para obter mais informações, consulte Indicadores de mapas da Gestão de eventos (Vídeo).- ICs afetados
- Alertas em aberto
- Solicitações de mudança atuais, planejadas ou recentes
- Incidentes abertos
- Indisponibilidades atuais, planejadas ou recentes
- Problemas em aberto

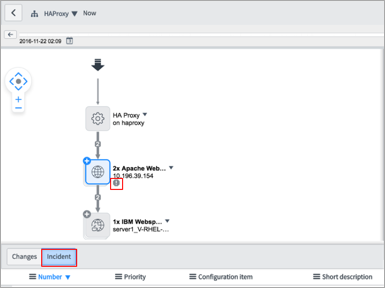

Para cada tipo de registro definido para exibição, o indicador correspondente e a guia são exibidos. Por exemplo, a guia Incidentes aparece abaixo do mapa e o indicador Incidentes é mostrado ao lado dos ICs que têm incidentes associados a eles.

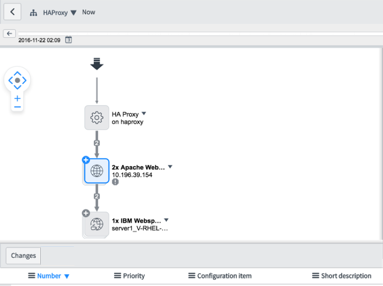

O mapa de serviço de aplicativos mostra ICs sem indicadores relacionados.

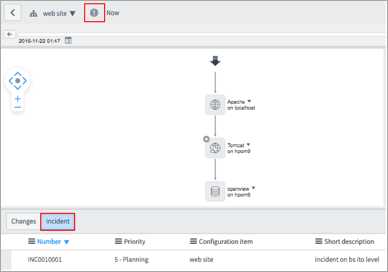

Se um registro estiver associado ao próprio Serviço de aplicações, o indicador será exibido ao lado do nome Serviço de aplicações.

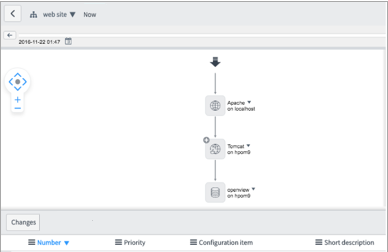

Nenhum indicador de mapa aparece ao lado do nome Serviço de aplicações.
Exibição de estrutura estendida Simplifique o mapa organizando os ICs em uma estrutura em árvore e ocultando algumas linhas de conexão.
Esta opção é especialmente útil para mapas muito grandes.

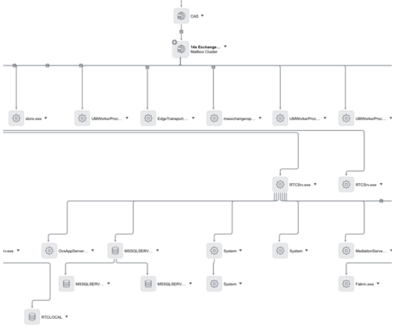

O mapa exibe um serviço de aplicativos como uma árvore.
Para exibir as conexões reais, aponte para um IC. Para obter mais informações sobre como exibir conexões, consulte Exibir atributos de conexão de IC em um mapa de serviço de aplicativos no clássico Mapeamento de serviços.

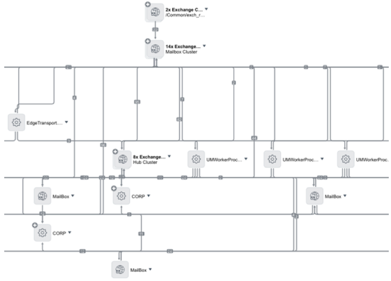

O mapa reflete a estrutura real de um serviço de aplicativos.
Incluir erros ignorados Essa opção está disponível somente para usuários com a função Mapeamento de serviços administrador [service_mapping_admin].
Você pode exibir erros que estavam ocultos anteriormente no mapa.
O mapa mostra todos os erros: ativos e ignorados.
O mapa não mostra erros ignorados.
