Afficher la carte de schéma

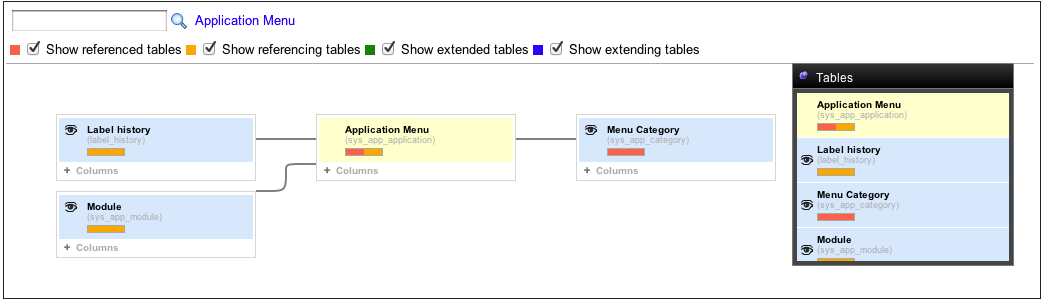

La carte de schéma affiche la table sélectionnée en jaune, généralement centrée, et toutes les tables associées à cette table, généralement affichées sur les côtés.

À partir de cette carte :

• Les cases à cocher en haut vous permettent de contrôler les relations à afficher. Sélectionnez ou effacez un type de relation pour afficher ou masquer les tables ayant cette relation avec la table sélectionnée.
• Chaque table connexe a une barre de couleur indiquant la relation avec la table sélectionnée.
• Vous pouvez pointer vers les lignes de connexion pour afficher les détails d’une relation entre les deux tables.

Remarque :

Étant donné que les relations sont affichées sous forme de lignes uniques pour simplifier, les diagrammes rendus ne sont pas des diagrammes entité-relation.

À l’aide du sélecteur de table :

Pour afficher une carte de schéma sous forme de liste, pointez sur le sélecteur de table dans le coin droit :

Vous pouvez :

• Cliquez sur une table de la liste pour faire défiler la carte de schéma vers cette table.
• Cliquez sur l’icône en forme d’œil à côté d’une table répertoriée pour masquer ou afficher cette table dans la carte de schéma.
• Cliquez sur l’icône Épingle dans le sélecteur pour garder la liste ouverte.

Utilisation des tables connexes :

Cliquez avec le bouton droit sur un en-tête de nœud de table pour afficher un menu contextuel avec les fonctions suivantes :

• Axé sur cette table : faites de la table sélectionnée la nouvelle table de focus et redessinez la carte de schéma en fonction de la nouvelle sélection.

  Le nouveau tableau focus est ajouté sous la forme d’un fil d’Ariane en haut, ce qui vous permet de revenir au tableau précédent à tout moment.

• Accéder à la liste : affichez la liste des enregistrements de la table.
• Accéder au dictionnaire : affichez le dictionnaire système, filtré pour la table sélectionnée.

Pour masquer une table associée de la vue, cliquez sur l’icône en forme d’œil dans l’en-tête du nœud (le nœud peut être rendu à nouveau visible avec le sélecteur de table).

Pour les tables qui font partie de leur propre hiérarchie de dérivation, cliquez sur le bouton de développement (+) dans l’en-tête du nœud pour ajouter leur hiérarchie de dérivation à la carte de schéma.

Affichage de plus d’informations

Cliquez sur le bouton de développement (+) en regard de Colonnes pour développer les champs de la table.

Les champs de référence affichent une notation rouge de la table à laquelle ils se réfèrent.

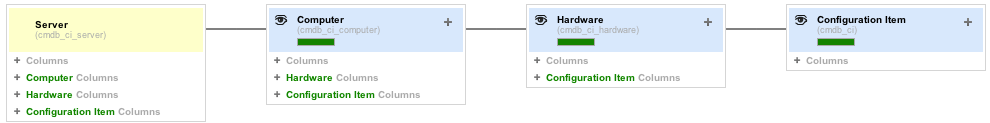

Si des tables s’étendent à partir d’une table, leurs colonnes sont affichées dans l’ordre de dérivation inverse. Par exemple :

Ici, la table Serveur [cmdb_ci_server] s’étend à partir de l’ordinateur [cmdb_ci_computer], du matériel [cmdb_ci_hardware] et de l’élément de configuration [cmdb_ci] et affiche les colonnes de ces tables.

De même, la table Ordinateur affiche les colonnes des tables Matériel et Élément de configuration.
