Exibição de esquema no Construtor de tabelas

Use a exibição de Esquema em Construtor de tabelas para explorar os relacionamentos de dados para os dados da aplicação.

Antes de Iniciar

• Inicializar Construtor de tabelas. Para obter mais informações, consulte Como acessar o Construtor de tabelas.
• (Opcional) Escolha um domínio para trabalhar (se não for global). Para obter mais informações, consulte Domain Separation e Construtor de tabelas.
• (Opcional) Escolha um escopo da aplicação para trabalhar (se não for global). Para obter mais informações, consulte Uso de um escopo da aplicação com Construtor de tabelas.

Função necessária: função de usuário personalize_dictionary ou AES e permissões de desenvolvedor delegadas. Para obter mais informações, consulte Delegar desenvolvedores usando AES.

Procedimento

1. Navegue até a guia Dados.
   Nota:

   A exibição de planilha é exibida por padrão.
2. Opcional: Selecione Esquema no menu de ações ) para acessar a exibição Esquema.
   Uma representação visual da tabela e seus relacionamentos com outras tabelas é exibida na tela.

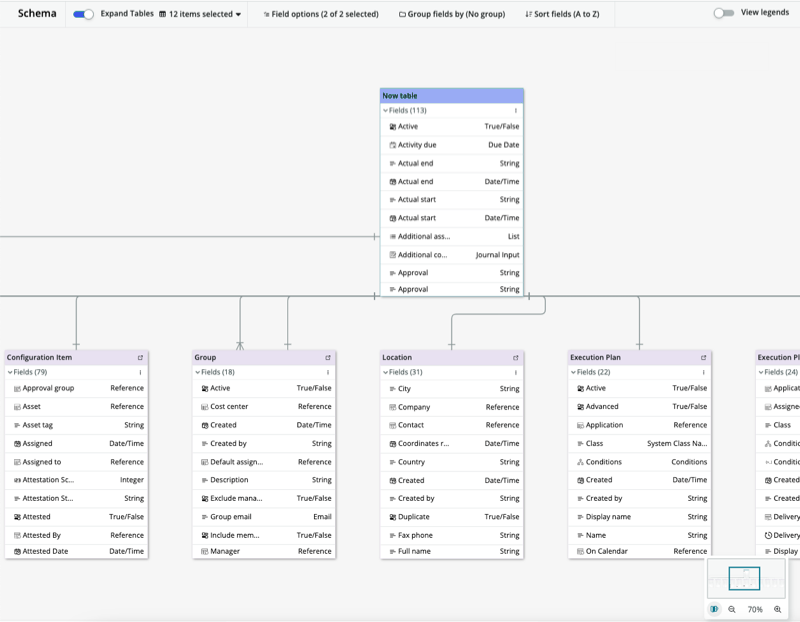

   Figura 1. Exibição de esquema



3. Navegue pelo diagrama de esquema arrastando a tela com o mouse.
4. Você pode executar as seguintes ações adicionais nesta tela somente leitura.

   Opção	Descrição
   Controles de visão geral de navegação	Selecione o ícone de alternância Visão geral (ícone de alternância ) no canto inferior direito para ativar ou desativar os controles de visão geral de navegação. Este controle de navegação permite que você execute as seguintes ações: Quando o diagrama de esquema é ampliado, você pode arrastar o retângulo que mostra sua exibição ao redor, clicando e arrastando-o para enfocá-lo na parte do diagrama que deseja revisar. Selecione o ícone Ampliar (ícone ) para ampliar. Selecione o ícone Diminuir zoom ( Ícone ) para diminuir o zoom.
   Mostrar/ocultar campos da tabela	A alternância Expandir tabelas é ativada por padrão para mostrar todos os campos nas tabelas de esquema exibidas. Para ocultar os campos nas tabelas de esquema exibidas, selecione Expandir tabelas para desativá-lo.
   Mostrar/ocultar tabelas	Use o menu Itens selecionados para exibir uma lista de tabelas de aplicação e não aplicação que são exibidas no diagrama de esquema. Você pode selecionar o nome da tabela para remover a marca de seleção, que oculta a exibição da tabela no diagrama. Para mostrar a tabela, selecione o nome da tabela novamente para ativar novamente a marca de seleção.
   Definir opções de campo	Use o menu Opções de campo para controlar como os campos são exibidos no diagrama de esquema. Selecione Campos estendidos para exibir campos estendidos nas tabelas de esquema. Selecione Tipo de campo para mostrar o tipo de campo para cada campo exibido nas tabelas de esquema.
   Campos de grupo	Use o menu Agrupar campos por para agrupar campos nas tabelas exibidas (por exemplo, agrupar campos por tipo). Escolha uma das seguintes opções de agrupamento: Nenhum grupo Estendido Referência Tipo
   Campos de classificação	Use o menu Classificar campos para classificar campos nas tabelas exibidas. Escolha uma das seguintes opções de classificação: Em ordem alfabética (A a Z) Em ordem alfabética (Z a A)
   Exibir legendas	Selecione Exibir legendas para exibir informações para interpretar o diagrama de esquema exibido.
   Opções específicas de tabela	Selecione o ícone Opções) de uma tabela para controlar como os campos na tabela selecionada são exibidos, agrupados e/ou classificados de forma semelhante às opções de nível superior descritas acima.
   Exibir em Construtor de tabelas	Selecione o ícone Exibir tabela (ícone ) para exibir a tabela selecionada em Construtor de tabelas.
