Détection des équilibreurs de charge A10

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 4 minutes de lecture

    • Découverte et Mappage des services utilisent des modèles pour collecter des informations sur les équilibreurs de charge A10.

    Remarque :
    la migration sonde à modèle est prise en charge pour la version New York et les versions ultérieures. Pour en savoir plus, consultez l'article de la base de connaissances KB0694477.
    Les modèles suivants prennent en charge la détection des équilibreurs de charge A10 :
    • A10 Load Balancer
    • A10 Load Balancer SSH
    • A10

    Le NAT (Network Address Translator) de la source IP A10 est une extension du modèle d’équilibreur de charge A10. L’extension de modèle NAT de source IP détecte les pools NAT de source IP. Cette extension est disponible sur Store à partir de la version Store 1.0.98 de février 2023.

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

    Prérequis

    Informations d'identification
    Configurez les informations d’identification SNMP ou (éventuellement) les informations d’identification SSH.
    Application Discovery and Service Mapping Patterns

    Pour détecter les partitions de l’équilibreur de charge A10, déployez l’application Patrons de détection et de mappage des services version 1.0.98 à partir du ServiceNow Store.

    Données collectées par Découverte lors d'une détection horizontale

    Table et champ Description
    Équilibreur de charge A10 [cmdb_ci_lb_a10]
    Numéro de série [serial_number] Numéro de série de l'équilibreur de charge, au format suivant : ##Object_ID=<LB_ARN>.
    État opérationnel [operational_status] État opérationnel de l'équilibreur de charge.
    Interface d'équilibreur de charge [cmdb_ci_lb_interface]
    Nom [name] Nom de l'interface de l'équilibreur de charge.
    Adresse MAC [mac_address] Adresse MAC de l'interface de l'équilibreur de charge, au format suivant : 55:0d:f9:98:3i:ae.
    État opérationnel [operational_status] État opérationnel de l'interface de l'équilibreur de charge.
    Pool d'équilibreurs de charge [cmdb_ci_lb_pool]
    Nom [name] Nom du pool d'équilibreurs de charge.
    Méthode d'équilibrage de charge [load_balancing_method] Méthode utilisée par l'équilibreur de charge.
    État opérationnel [operational_status] État opérationnel du pool d'équilibreurs de charge.
    Membre du pool d'équilibreurs de charge [cmdb_ci_lb_pool_member]
    Nom [name] Nom du membre du pool.
    Adresse IP [ip_address] Adresse IP de l'hôte membre du pool.
    Port de service [service_port] Port utilisé par le membre du pool.
    État opérationnel [operational_status] État opérationnel des membres du pool d'équilibreurs de charge.
    Pool [pool] Membre du pool.
    Service d'équilibreur de charge [cmdb_ci_lb_service]
    Nom [name] Nom de l'équilibreur de charge, au format suivant : <LB name>:<LB port>.
    Adresse IP [ip_address] Adresse IP du nom de domaine complet.
    Port [port] Port de l'équilibreur de charge.
    État opérationnel [operational_status] État opérationnel du service d'équilibreur de charge.
    État de l'installation [install_status] État de l'installation du service d'équilibreur de charge.
    Pool [pool] Membre du pool du service d'équilibreur de charge.
    DNS [cmdb_ci_dns_name]
    Nom [name] Nom DNS.
    Adresse IP [ip_address] Adresse IP DNS.
    Partition de l'équilibreur de charge A10 [cmdb_ci_lb_a10_partition]
    Nom [name] Nom de la partition.
    Index [index] ID de partition. Un administrateur attribue cet ID lors du processus de création d'une partition.
    Aflex max. [Max_aflex] Nombre maximal de scripts aFlex qui peuvent appartenir à la partition.
    Nombre d'administrateurs [admin_count] Nombre d'administrateurs attribués à la partition.
    L3V [lev] Valeur indiquant si la virtualisation de couche 2/3 est activée pour la partition.
    Carte réseau [cmdb_ci_network_adapter]
    État opérationnel [operational_status] État opérationnel de la carte réseau.
    Adresse MAC [mac_address] Adresse MAC de la carte réseau.
    Alias [alias] Alias de la carte réseau.
    Adresse IP [ip_address] Adresse IP de la carte réseau.
    Nom [name] Nom de la carte réseau.
    Masque réseau [netmask] Masque réseau de la carte réseau.
    Adresse IP principale [primaryIP] Adresse IP principale de la carte réseau.
    Adresse IP [cmdb_ci_ip_address]
    Adresse IP [ip_address] Adresse IP.
    Masque réseau [netmask] Masque réseau auquel l'adresse IP appartient.
    Version [version] Version IP.
    État opérationnel [operational_status] État opérationnel de l'adresse IP.
    Numéro de série [cmdb_serial_number]
    Numéro de série [serial_number] Attributs du numéro de série de l'équilibreur de charge.
    Type de numéro de série [serial_number_type]
    Valide [valid]
    Pool d’IP NAT source [cmdb_ci_snat_ip_pool]

    Échec du pool NAT [nat_pool_failed]

    Le nombre total d’échecs dans le pool.

    Groupe HA [ha_group]

    Masque réseau [net_mask]

    Total disponible du pool NAT [nat_pool_total_free]

    Le total des adresses libres dans le pool.

    Utilisation totale du pool NAT [nat_pool_total_usage]

    Le total des adresses utilisées dans le pool.

    Utilisation du port du pool NAT [nat_pool_port_usage]

    L’utilisation totale des ports dans le pool.

    Adresse de fin du pool NAT [nat_pool_end_address]

    Adresse de fin du pool IP NAT (IPv4 ou IPv6).

    Adresse de début du pool NAT [nat_pool_start_address]

    Adresse de début du pool IP NAT (IPv4 ou IPv6).

    Élément de configuration [cmdb_ci]

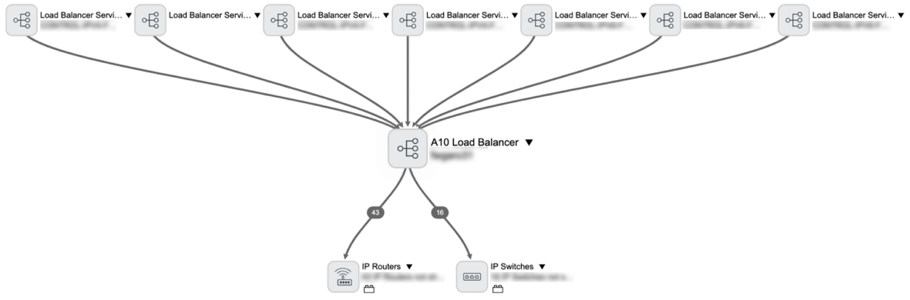

    Figure 1. Vue des dépendances affichant un équilibreur de charge A10 ainsi que des applications et composants connectés
    Carte Vue des dépendances de l’équilibreur de charge A10

    Relations CI

    Ces relations sont créées pour prendre en charge la détection de l'équilibreur de charge A10 :
    CI Relation CI
    Interface de routeur [dscy_router_interface] Users::Used by Pool d'équilibreurs de charge [cmdb_ci_lb_a10]
    Interface d'équilibreur de charge [cmdb_ci_lb_interface] Owns::Owned by Pool d'équilibreurs de charge [cmdb_ci_lb_a10]
    Membre du pool d'équilibreurs de charge [cmdb_ci_lb_pool_member] Owns::Owned by Pool d'équilibreurs de charge [cmdb_ci_lb_pool]
    Service d'équilibreur de charge [cmdb_ci_lb_service] Used by::Uses Pool d'équilibreurs de charge [cmdb_ci_lb_pool]
    Service d'équilibreur de charge [cmdb_ci_lb_service] Runs on::Runs Pool d'équilibreurs de charge [cmdb_ci_lb_a10]
    Pool d'équilibreurs de charge [cmdb_ci_lb_pool] Owns::Owned by Pool d'équilibreurs de charge [cmdb_ci_lb_a10]
    Nom DNS [cmdb_ci_dns_name] Used by::Uses Adresse IP [cmdb_ci_ip_address]
    Carte réseau [cmdb_ci_network_adapter] Owns::Owned by Pool d'équilibreurs de charge [cmdb_ci_lb_a10]
    Pool d'équilibreurs de charge [cmdb_ci_lb_a10] Owns::Owned by Adresse IP [cmdb_ci_ip_address]

    Équilibreur de charge A10 [cmdb_ci_lb_a10]

    		 Possède :Propriété de

    Pool d’IP NAT source [cmdb_ci_snat_ip_pool]

    Données collectées par Mappage des services lors de la détection de haut en bas

    Mappage des services détecte les connexions entre les équilibreurs de charge A10 et les applications dans le déploiement.

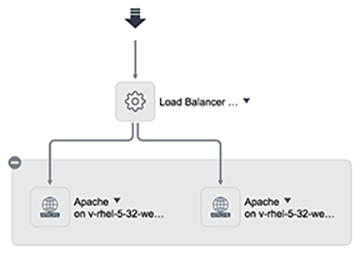

    Figure 2. Carte des services d'application de l'équilibreur de charge A10
    Carte des services d'application de l'équilibreur de charge A10
