Détection de grappes de serveurs Windows

Découverte Établit les relations entre une grappe de Windows serveurs et ses nœuds.

Lorsqu’un Windows serveur est détecté et Découverte détecte qu’il fait partie d’un cluster, le système lance la sonde Windows - Cluster. Accédez à la Définition de découverte > Sondes et ouvrez l’enregistrement de la sonde Windows - Grappe pour consulter les données spécifiques collectées par Découverte.

Remarque :

Découverte collecte les ressources de grappe en fonction de la classe WMI MSCluster_ResourceType. Pour afficher la liste des ressources de grappe par défaut, consultez Types de ressources. Pour comprendre comment les ressources de grappe sont liées aux classifieurs de processus, consultez Associer le classifieur de processus aux ressources de grappe Windows.

Tables de données des grappes

Découverte crée des CI pour les grappes dans ces tables :

• Windows Grappe [cmdb_ci_win_cluster]
• Windows Ressource(s) de grappe [cmdb_ci_win_cluster_resource]
• Windows Nœud(s) de grappe [cmdb_ci_win_cluster_node]
• Ressource(s) de nœud(s) de grappe [cmdb_ci_cluster_node_resource]
• Adresse(s) IP virtuelle(s) de grappe(s) [cmdb_ci_cluster_vip]

Relations de grappe

Discovery crée un enregistrement Relation CI [cmdb_rel_ci] pour chaque nœud, en utilisant les relations suivantes :

• Cluster of::Cluster : relation entre les nœuds de grappe et la grappe. Service Mapping utilise cette relation pour mapper la grappe Windows et ses nœuds.
• Members::Member of : relation entre la grappe et le nœud de grappe.
• Hosted on::Hosts : relation entre les nœuds de grappe et le serveur Windows.
• Utilise ::Utilisé par : Cluster VirtualIP et Windows Cluster Node.
• Définit les ressources pour ::Obtient les ressources de : Windows Ressources de grappe et Windows Grappe.
• Définit les ressources pour ::Obtient les ressources des ressources de : Windows Ressources de grappe et Windows Nœud de grappe.

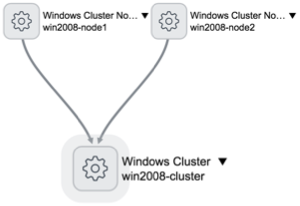

Figure 1. Windows Carte de grappe

Figure 2. Windows Relations de nœuds de grappes

Références de grappe

Discovery crée les références de grappe suivantes :

• Des Windows nœuds de grappe à la grappe associée Windows .
• Des ressources de Windows grappe à la grappe associée Windows .
• Des adresses IP virtuelles de grappe vers la grappe associée Windows .
• Des ressources de nœud de grappe au nœud de grappe associé Windows .
• Des adresses IP virtuelles de grappe vers le nœud de grappe associé Windows .

Remarque :

Les références sont maintenues dans Découverte pour assurer la rétrocompatibilité des systèmes qui les utilisent.
