レイヤー内のジオメトリまたはポリラインを閉じる

CAD エディターでレイヤー内の閉じていない線を閉じます。

始める前に

すべてのノードが線で接続されると、形状は閉じます。線がない場合、または頂点が適切に結合されていない場合、選択したジオメトリのプロパティには、閉じていない形状が表示されます。

必要なロール：admin

手順

1. [CAD エディター] タブを選択します。
2. CAD ファイル内の、線または頂点が閉じていないポリライン、形状、またはジオメトリを選択します。
3. 選択して編集パネルを開きます。

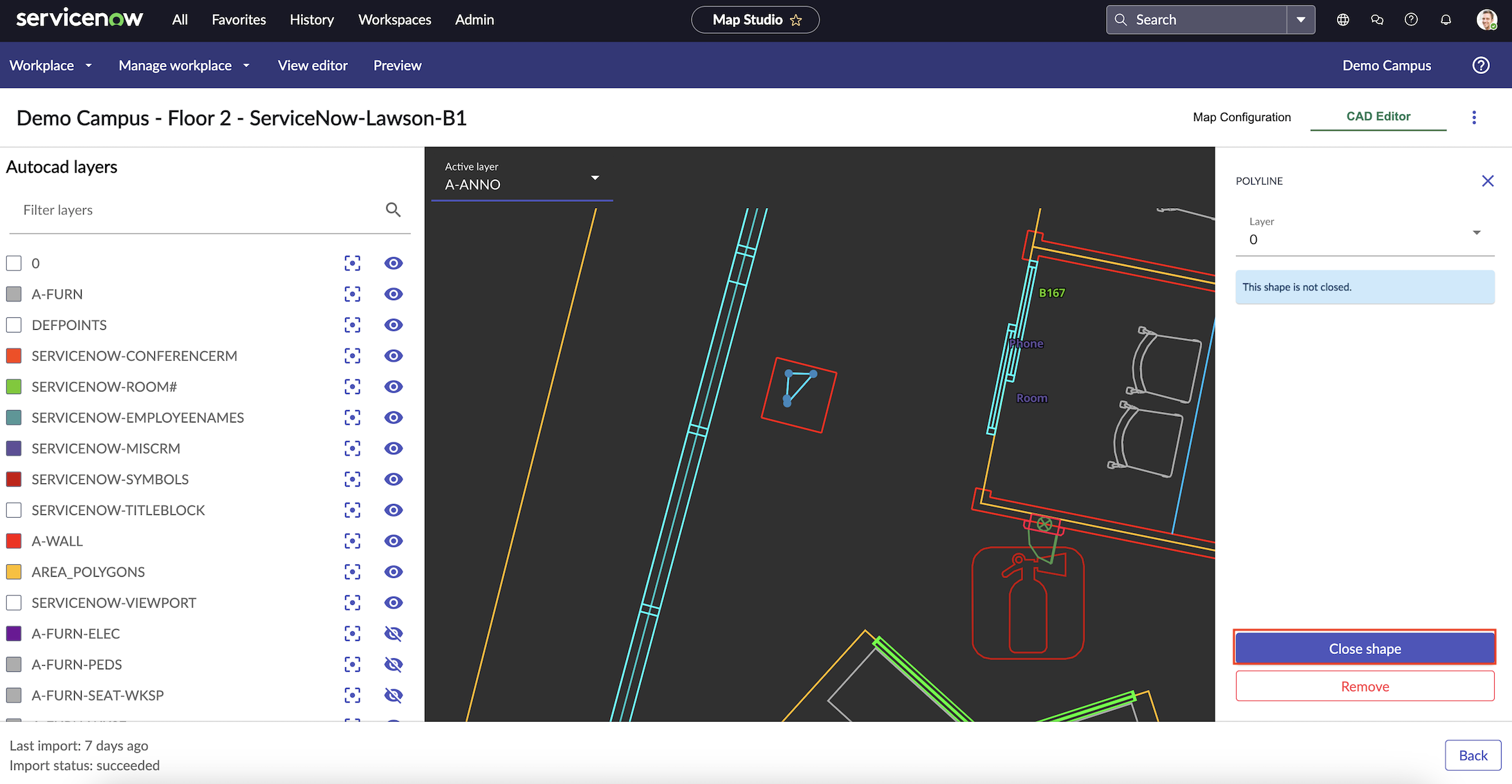

   編集パネルに 「この形状は閉じていません」 という検証メッセージが表示されます。



4. [図形を閉じる] を選択して、ポリラインを自動的に閉じます。

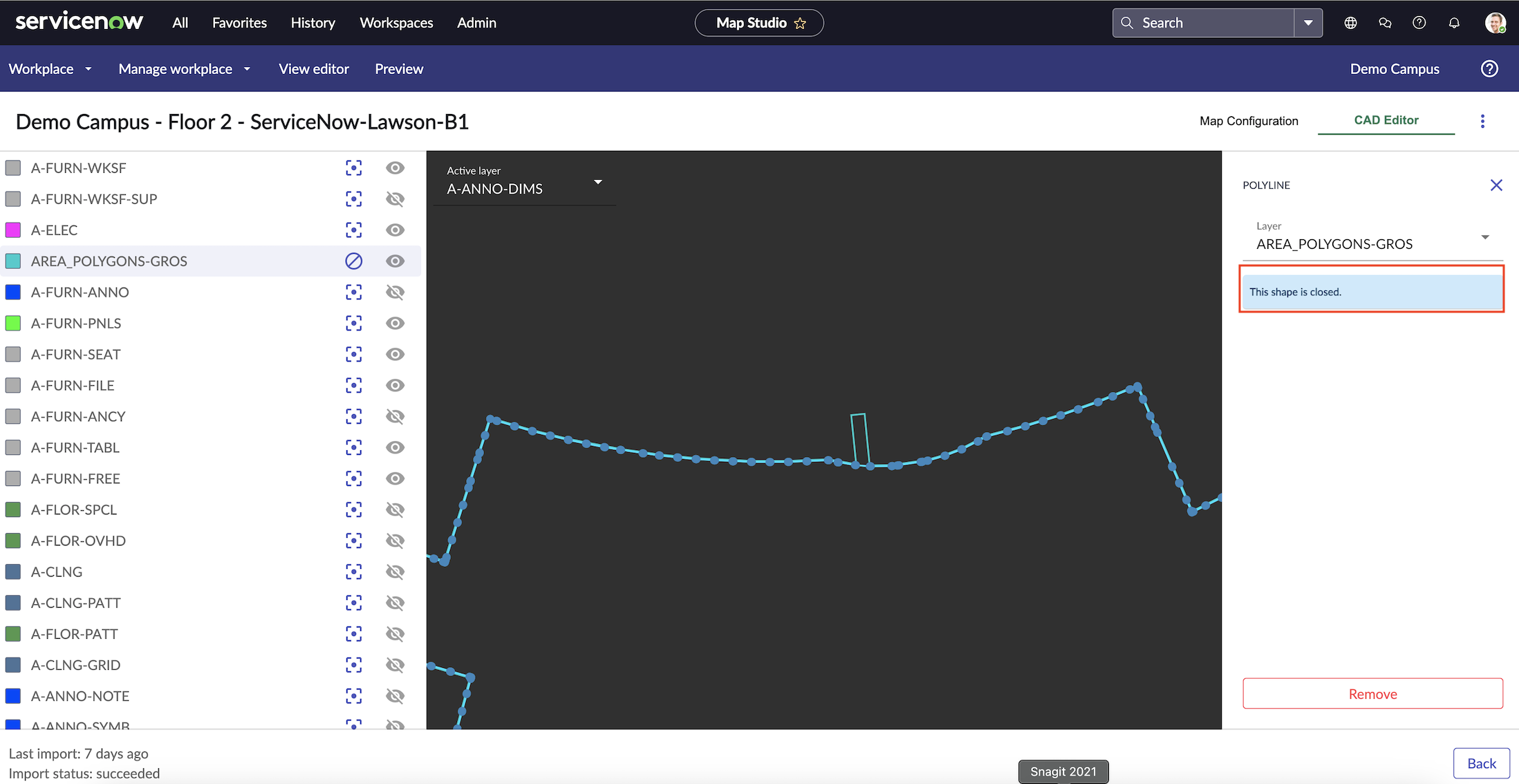

   形状が閉じています。



5. CAD 描画から要素を削除するには、[削除] を選択します。
