CAD 構成のインポート

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：1分

    • CAD 構成が完了したら、CAD 構成の変更をインポートします。

    始める前に

    注:
    CAD 構成の変更を完了してから、変更をインポートする必要があります。CAD ソースファイルの編集と更新は必須ではありません。CAD ファイルは、CAD ファイルの情報が不足している場合にのみ編集および更新する必要があります。

    必要なロール：admin

    手順

    1. [AutoCAD 構成] ページで、[インポートの開始 (Start Import)] を選択して、マップが作成されていることを確認します。

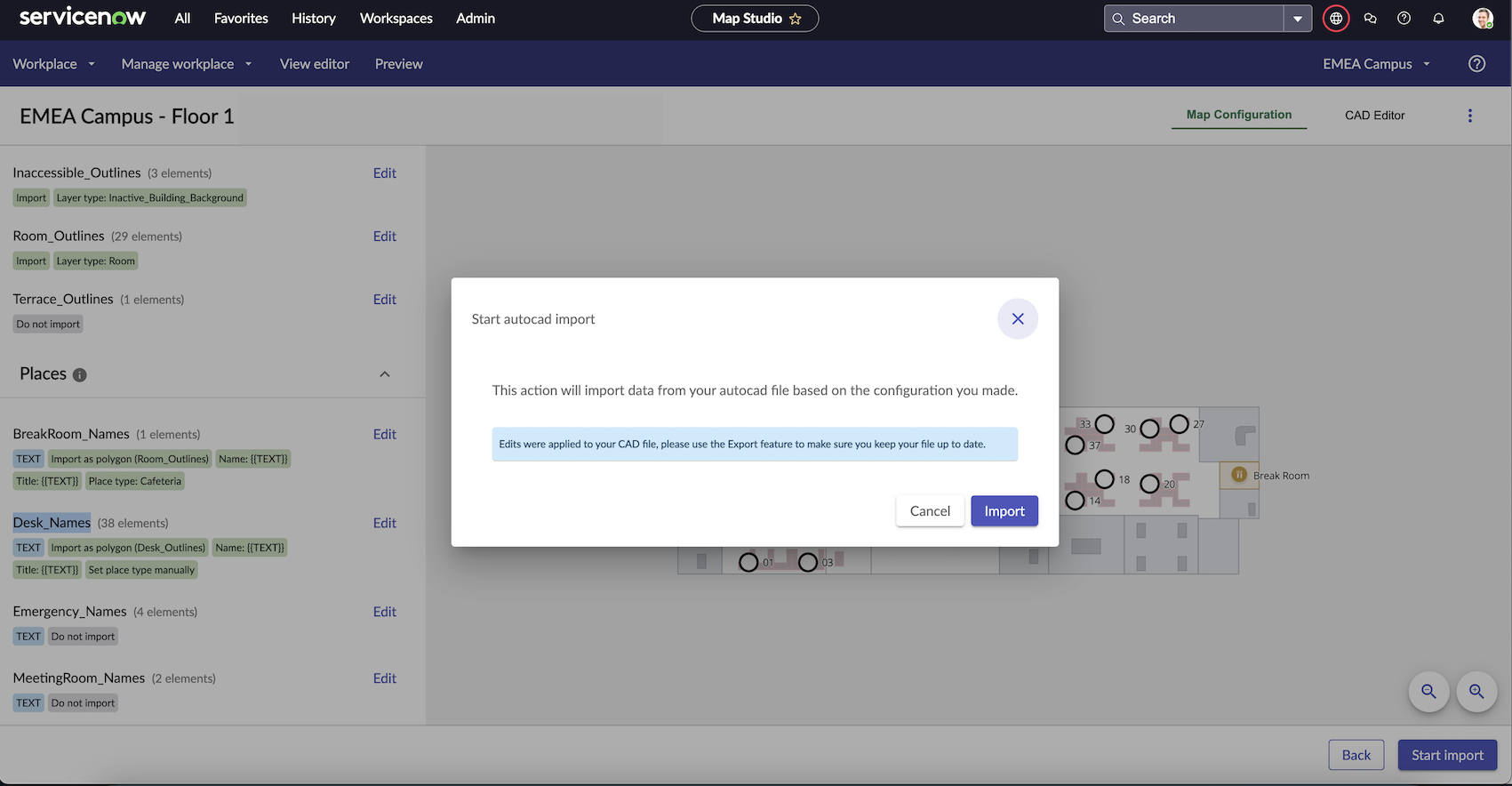

      CAD 構成の変更をエクスポートしてから Map Studio で変更をインポートするように指示するメッセージが表示されている [AutoCAD 構成] ページ。

      [インポートを開始 (Start Import)] ボタンは、CAD ファイルに表示するレイヤーと場所に、ポリゴン、テンプレート、ポリラインの欠落などの問題がない場合にのみ有効になります。これらの問題を解決してから、CAD ソースファイルにレイヤーと場所をインポートします。詳細については、「[マップ構成 (Map Configuration)] タブを使用した CAD オブジェクトの構成」を参照してください。

    2. [インポートを開始 (Start Import)] を選択します。

      更新された CAD 構成の変更は、フロアプランの Map Studio にインポートされます。敷地の建物の構成が完了したことを示すメッセージが表示されます。

    3. オプション: [概要に移動 (Go to overview)] を選択して、Map Studio の敷地の概要ページに移動します。
    4. オプション: [続行] を選択すると、更新された変更が世界地図 (OpenStreetMap) にリアルタイムで表示されます。
