レイヤーの構成
[マップ構成] プレビューでレイヤーを選択して編集します。
始める前に
レイヤーは、CAD ファイル内の形状またはジオメトリです。
必要なロール:sn_map_core.map_admin
手順
-
二重山かっこ切り替えアイコン (
を選択して、レイヤーを展開します。
-
[編集] を選択します。
編集パネルが表示されます。
注:[床面積計算に使用 (Use for floor surface area calculation)] オプションは、レイヤーに対して有効にした後は選択できません。詳細については、「AutoCAD のフロア面積を計算」を参照してください。
選択したレイヤーには、レイヤー名とその中の要素の数が表示されます。たとえば、ロゴ (1442 要素) などです。
サマリーピルには、レイヤー構成のサマリー情報が表示されます。サマリーピルでは、レイヤー構成とレイヤーのステータスに基づいて、次の色で情報が要約されます。
- ニュートラルブルー：選択したアイテムのタイプを示します。たとえば、テキストやブロックなどです。
- 緑：選択した場所の場所構成が正しいことを示します。
- オレンジ：軽微な構成の問題を示します。
- グレー：インポートされていないレイヤーを示します。
- 赤：ブロッキングエラーを示します。
-
レイヤー構成を CAD ファイルにインポートしない場合は、[インポートしない] を選択します。

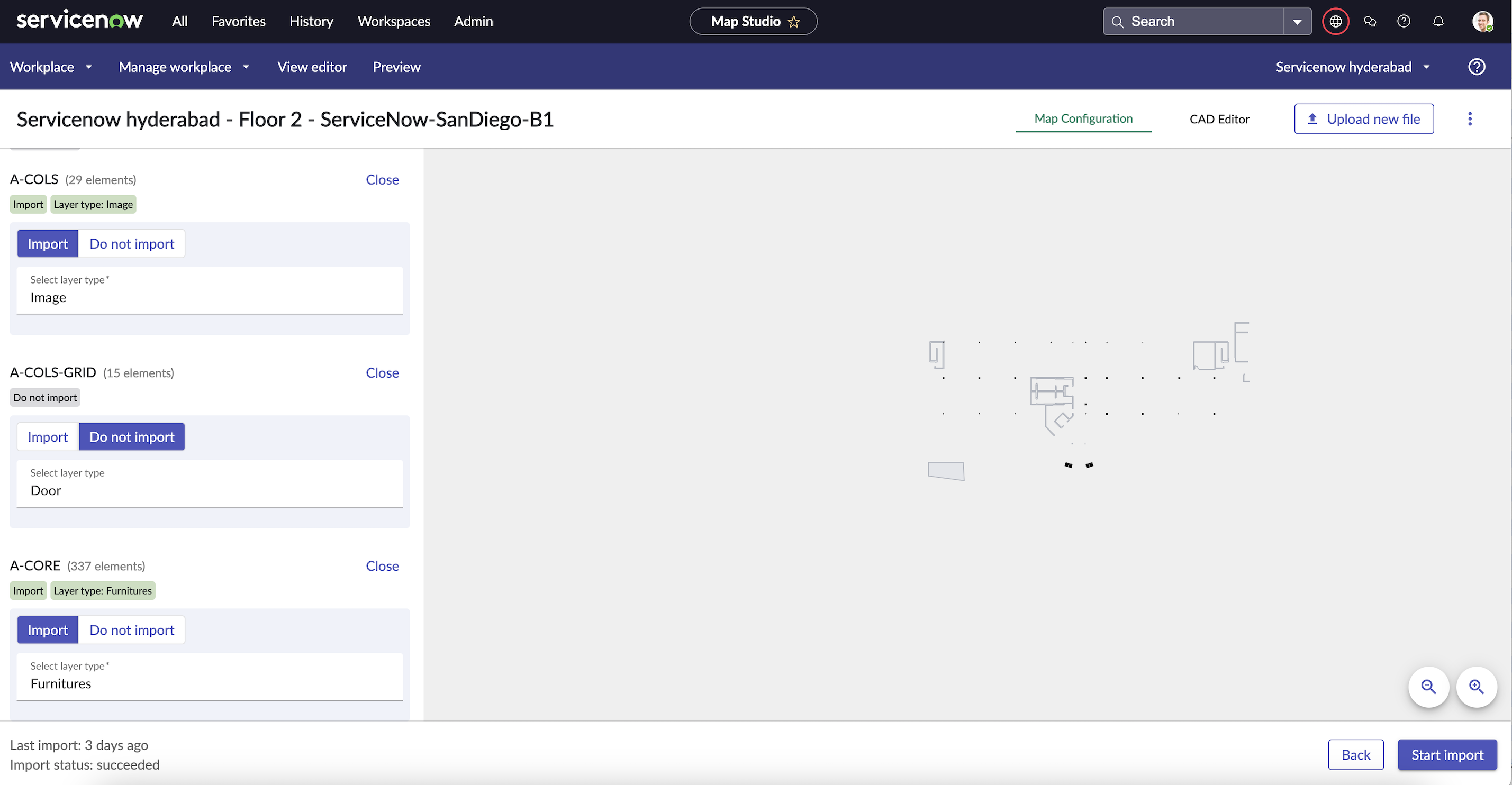

検証メッセージが表示されます。構成が正常に保存されました選択したレイヤー要素は、選択内容に基づいて [マップ構成] プレビューパネルに表示されます。
-

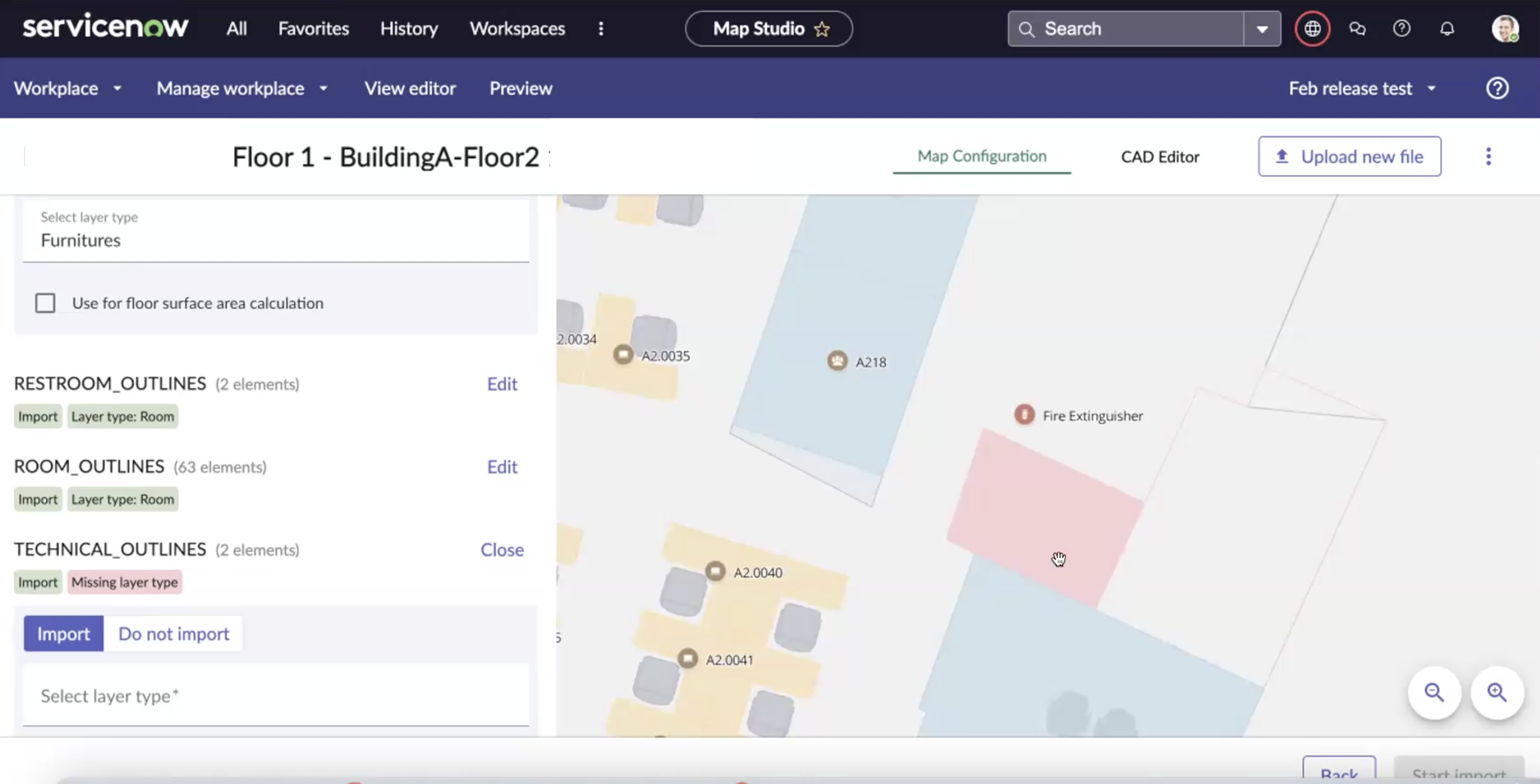

欠落しているレイヤータイプ (サマリーピルで赤で強調表示) を解決するには、[ レイヤータイプを選択 ] オプションからレイヤータイプを選択します。
欠落しているレイヤータイプが解決され、サマリーピルにレイヤータイプが緑色でハイライト表示されます。[マップ構成] プレビューには、欠落しているレイヤータイプと新しくアサインされたレイヤータイプが表示されます。
注:レイヤータイプは、デフォルトのスタイルでマップに表示されます。レイヤータイプがない場合、要素は赤のデフォルトスタイルで表示されます。レイヤータイプは、インドアマッピングのレイヤータイプテーブル ()
