플로우 다이어그램 작성 뷰
플로우를 다이어그램으로 만들고 볼 수 있습니다. 플로우가 따를 수 있는 경로와 요소 간의 연결을 확인합니다.
활성화
ServiceNow Store 웹 사이트에서 플로우 다이어그램을 설치합니다.
이점
이러한 이점을 얻으려면 플로우의 플로우 다이어그램 작성 뷰를 활성화합니다.
- 플로우의 특정 경로 내에서 구성요소를 추가하고 편집 워크플로우 스튜디오 합니다.
- 플로우가 따를 수 있는 분기와 경로를 확인합니다.
- 구성요소 간의 워크플로우 스튜디오 관계를 참조하십시오.

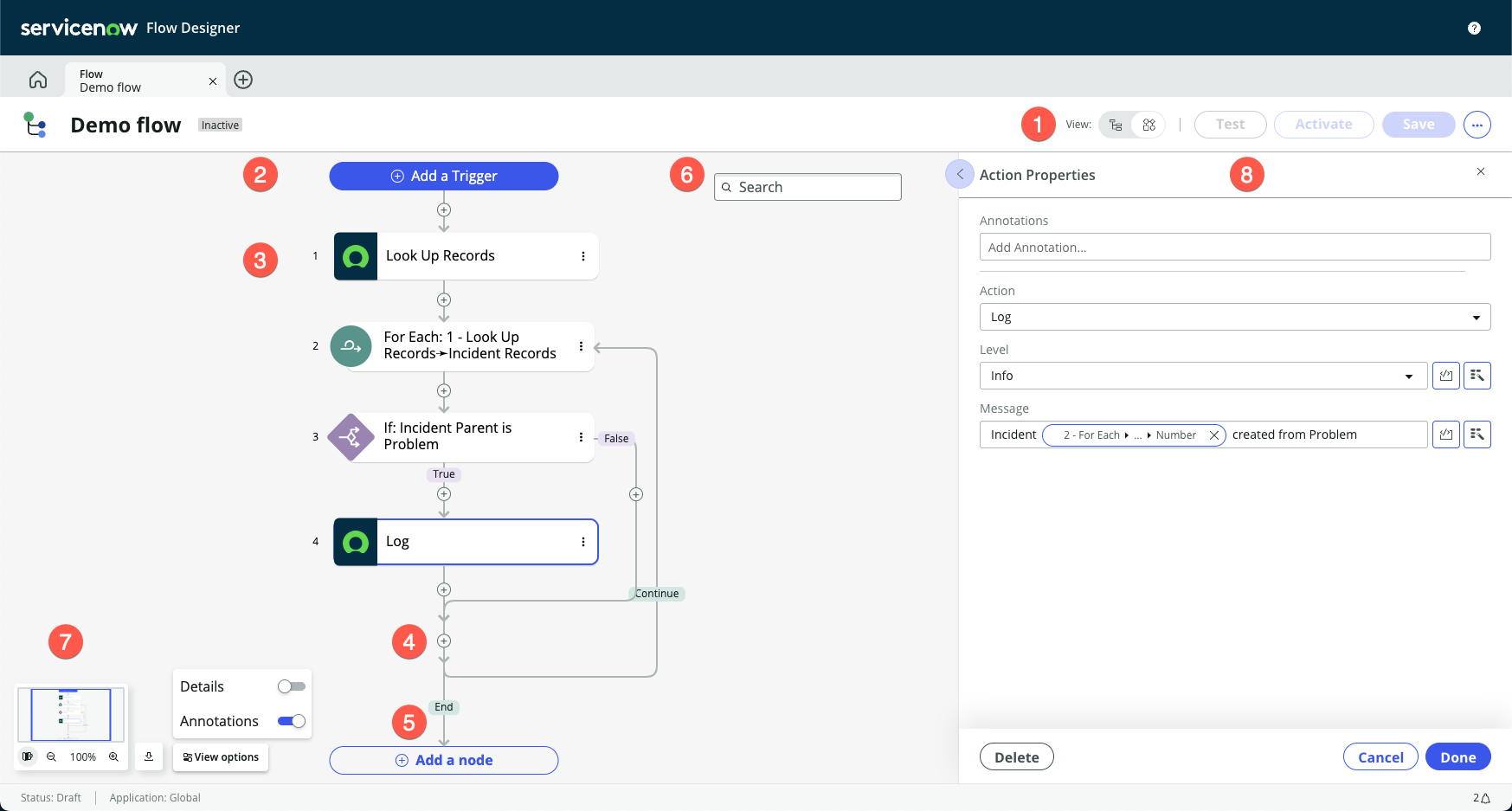

플로우 다이어그램 작성 구성요소
플로우 다이어그램 작성 뷰는 다음 구성요소로 구성됩니다.
- 1. 뷰 선택기
- 플로우 다이어그램 작성 뷰와 플로우 설명 뷰 사이를 전환합니다.
- 2. 트리거 추가
- 플로우 트리거를 선택하고 구성합니다. 플로우 다이어그램 작성 뷰는 일부 트리거 유형을 지원하지 않습니다.
- 3. 플로우 노드
- 플로우 구성요소를 노드로 보고 구성합니다. 각 노드에는 이러한 요소가 표시됩니다.
- 플로우의 플로우 구성요소 시퀀스
- 스포크 또는 구성요소 유형을 나타내는 아이콘
- 플로우 구성요소의 이름
- 플로우 구성요소에 사용 가능한 옵션 메뉴
- 이 노드에서 사용할 수 있는 경로
주:플로우 다이어그램 작성 뷰에는 지원되는 플로우 구성요소에 대한 노드만 표시됩니다. - 4. 더하기 아이콘
- 플로우의 특정 경로를 따라 삽입할 작업, 플로우 논리 또는 하위 플로우를 선택하고 구성합니다.주:플로우 다이어그램 작성 뷰에는 지원되는 플로우 구성요소에 대한 옵션만 표시됩니다.
- 5. 노드 추가
- 플로우 끝 부분에서 작업, 플로우 논리 또는 하위 플로우를 선택하고 구성합니다.주:플로우 다이어그램 작성 뷰에는 지원되는 플로우 구성요소에 대한 옵션만 표시됩니다.
- 6. 검색 노드
- 검색 기준과 일치하는 모든 노드를 찾습니다.
- 7. 다이어그램 보기 컨트롤
- 뷰의 현재 포커스를 선택하고, 확대/축소 수준을 설정하고, 다이어그램을 다운로드하고, 뷰 옵션을 선택합니다.
- 미리 보기 및 확대/축소 통제
- 다이어그램을 이미지로 다운로드
- 옵션 뷰
- 8. 노드 속성
- 현재 선택한 노드의 속성을 구성합니다.
미리 보기 및 확대/축소 통제
썸네일 이미지의 영역을 선택하여 뷰의 현재 포커스를 설정합니다. 확대 및 축소하여 플로우 구조의 특정 부분을 확인합니다.
다이어그램을 이미지로 다운로드
현재 플로우를 PNG(Portable Network Graphic) 형식의 이미지로 다운로드합니다. 파일을 저장할 위치를 선택할 수 있는 대화상자 창을 엽니다. 이미지에는 노드, 연결선 및 주문 번호 지정만 표시됩니다. 이미지가 너무 커서 파일 하나에 다 담을 수 없는 경우, 시스템은 플로우의 각 섹션에 대해 여러 이미지를 생성합니다.
옵션 뷰
다이어그램 작성 뷰에 노드가 표시되는 방식을 설정합니다.
- 세부사항
- 각 노드 아래의 상자에 구성 상세 정보를 표시하거나 숨깁니다. 구성 상세 정보에는 조건 및 데이터 알약 경로가 포함됩니다.
- 주석
- 각 노드에 사용할 수 있는 주석을 표시하거나 숨깁니다. 주석은 각 노드 아래에 기울임꼴 텍스트로 표시됩니다.
지원되는 플로우 구성요소
플로우 다이어그램 작성 뷰는 제한된 플로우 구성요소 선택을 지원합니다. 워크플로우 스튜디오 플로우에 지원되지 않는 플로우 구성요소가 포함된 경우 플로우 다이어그램 작성 뷰를 비활성화합니다.
- 플로우 로직
- 플로우 다이어그램 작성 뷰에는 다음과 같은 플로우 로직 유형이 있는 플로우만 표시됩니다.
- Workflow 호출
- Do the following in parallel
- 동적 플로우
- Else If
- 종료 플로우
- 루프 종료
- For Each
- 플로우 출력 가져오기
- 만약
- 결정하기
- 자리 표시자
- 플로우 변수 설정
- 반복 건너뛰기
- 일정 시간 동안 대기
- 스테이지
- 플로우 다이어그램 작성 뷰에는 플로우에 사용할 수 있는 스테이지가 표시됩니다.
- 하위 플로우
- 플로우 다이어그램 작성 뷰는 하위 플로우 추가 및 구성을 지원합니다.
- 트리거
- 플로우 다이어그램 작성 뷰에는 다음과 같은 트리거 유형이 있는 플로우만 표시됩니다.
- 기록 트리거
- 날짜 트리거
- 인바운드 이메일
- Kafka 메시지
- MetricBase
- REST API - 비동기식
- 서비스 카탈로그
- SLA 작업
