워크플로우 편집기
워크플로우 편집기는 활동을 정렬하고 구동 프로세스에 연결하여 워크플로우를 만들고 수정하기 위한 인터페이스입니다.
동일한 화면에서 여러 워크플로우를 관리하고, 사용자 지정 워크플로우 활동을 만들고, 기존 활동을 데이터 소스로 사용할 수 있습니다. workflow_creator 역할을 가진 사용자는 워크플로우를 만들 수 있습니다. workflow_admin 역할을 가진 사용자는 워크플로우를 생성, 수정, 삭제 및 게시할 수 있습니다.
워크플로우 편집기를 열려면 . 편집기 사용에 대한 자세한 내용은 을 참조하십시오 워크플로우 만들기.

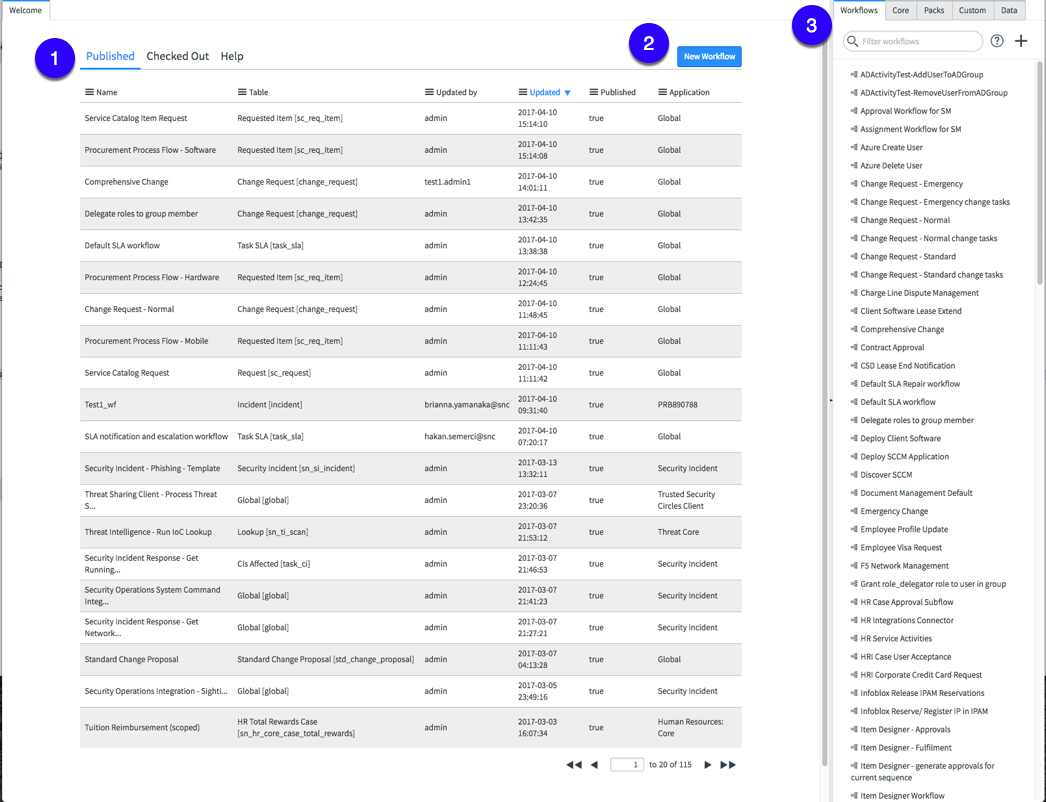

시작 화면
게시된 활성 워크플로우 목록을 표시하는 시작 페이지와 함께 편집기가 열립니다. 이 탭에서 기존 워크플로우를 열고, 새 워크플로우를 만들고, 워크플로우와 관련된 도움말 자원을 열 수 있습니다.
목록 표시 필터- 게시됨: 게시된 워크플로우 목록을 보려면 클릭하십시오.
새 워크플로우 단추- 새 워크플로우를 만들려면 클릭
팔레트 탭- 워크플로우: 하위 플로우로 사용할 수 있는 워크플로우 활동 및 워크플로우입니다.
주:
워크플로우 시작 페이지가 이 예제와 같지 않은 경우 로 업그레이드 Xanadu하기 전에 워크플로우 시작 페이지를 사용자 지정했을 수 있습니다. UI 페이지를 편집하여 워크플로우 시작 페이지를 최신 버전으로 업데이트할 수 있습니다 .
다음으로 이동 . workflow_editor_welcome에 대한 UI 페이지 기록에서 버전 관련 목록으로 스크롤합니다. 업그레이드 Xanadu에 해당하는 버전의 행을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 이 버전으로 되돌리기를 선택합니다.
워크플로우 캔버스

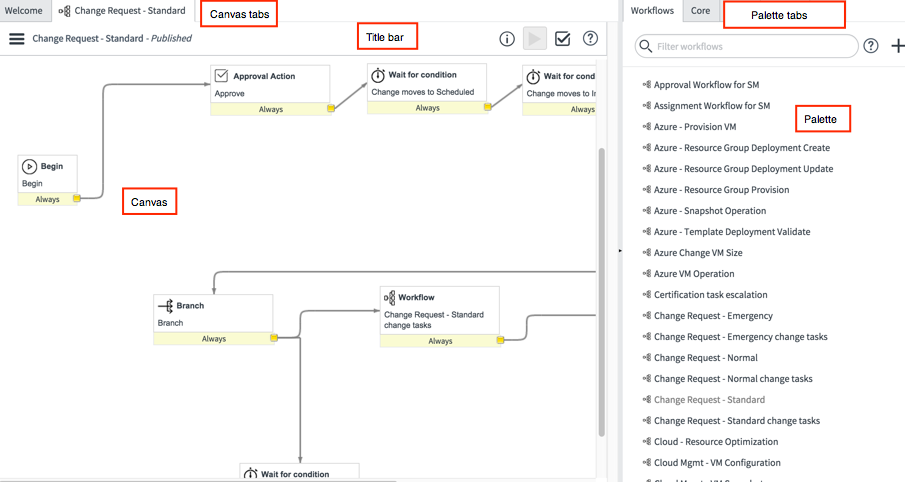

새 워크플로우를 열거나 만들면 시스템에 워크플로우 캔버스가 표시됩니다. 캔버스에서는 여러 요소(캔버스 자체, 캔버스 탭, 제목 표시줄, 팔레트, 팔레트 탭)를 통해 워크플로우 편집기와 상호작용합니다.
그리기 캔버스에서는 활동을 추가하고 체크아웃된 워크플로우에 대한 전환을 구성할 수 있습니다. 팔레트에서 캔버스의 워크플로우로 활동을 끌어 활동을 추가합니다. 자세한 내용은 워크플로우 만들기 문서를 참조하십시오.
- 캔버스 탭: 편집하거나 생성 중인 워크플로우에 액세스하기 위한 탭이 포함되어 있습니다.
- 제목 표시줄: 워크플로우 이름과 상태를 표시합니다. 워크플로우를 구성, 테스트 및 확인하기 위한 메뉴와 컨트롤을 제공합니다.
- 캔버스: 새 워크플로우를 만들거나 기존 워크플로우를 편집하기 위한 작업 표면을 제공합니다.
- 팔레트 탭: 편집하거나 생성 중인 활동에 액세스하기 위한 탭이 포함되어 있습니다.
- 팔레트: 사용 가능한 모든 워크플로우 활동과 하위 플로우로 사용할 수 있는 기존 워크플로우를 포함합니다. 활동과 하위 플로우를 캔버스로 끌어 새 워크플로우를 만들거나 기존 워크플로우를 편집합니다.
