Exibição de diagramação de fluxo
Crie e exiba fluxos como diagramas. Veja os caminhos que um fluxo pode seguir e as conexões entre os elementos.
Ativação
Instale o Flow Diagramming no site da ServiceNow Store.
Benefícios
- Adicione e edite Workflow Studio componentes em caminhos específicos de um fluxo.
- Veja as ramificações e os caminhos que um fluxo pode seguir.
- Veja os relacionamentos entre os componentes Workflow Studio.
Componentes do Flow Diagramação

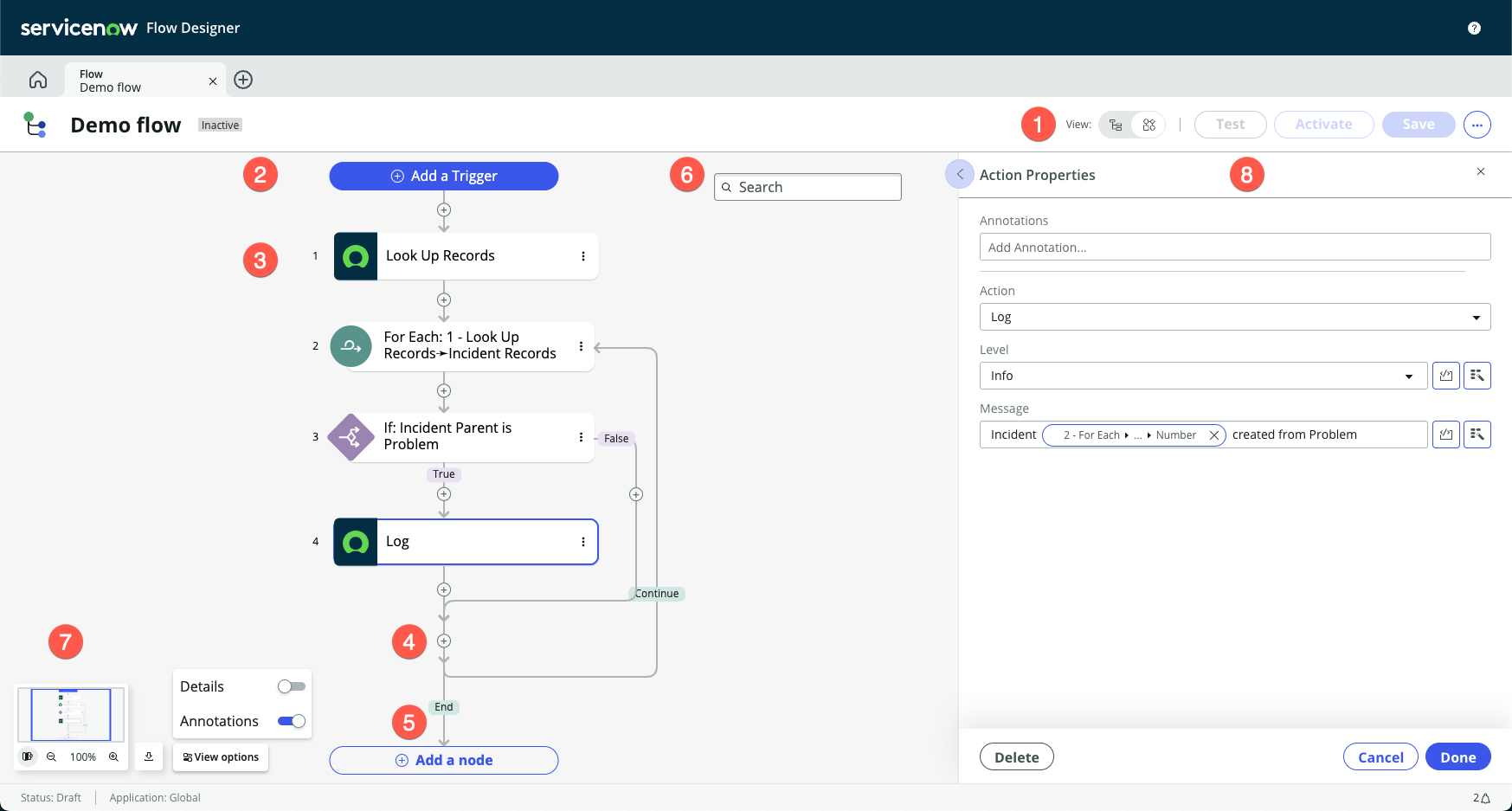

A exibição de diagramação de fluxo consiste nesses componentes.
- 1. Seletor de exibição
- Alterne entre a exibição de diagramação de fluxo e a exibição de descrição de fluxo.
- 2. Adicionar um gatilho
- Selecione e configure um gatilho de fluxo. A exibição de diagramação de fluxo não é compatível com alguns tipos de gatilho.
- 3. Nós de fluxo
- Exibir e configurar um componente de fluxo como um nó. Cada nó exibe esses elementos.
- A sequência do componente de fluxo no fluxo
- O ícone que representa o spoke ou o tipo de componente
- O nome do componente de fluxo
- O menu de opções disponíveis para o componente de fluxo
- Os caminhos disponíveis deste nó
Nota:A exibição de diagramação de fluxo exibe somente nós para componentes de fluxo compatíveis. - 4. Ícones de adição
- Selecione e configure uma ação, lógica de fluxo ou subfluxo para inserir em um caminho específico do fluxo.Nota:A exibição de diagramação de fluxo exibe somente opções para componentes de fluxo compatíveis.
- 5. Adicionar um nó
- Selecione e configure uma ação, lógica de fluxo ou subfluxo no final do fluxo.Nota:A exibição de diagramação de fluxo exibe somente opções para componentes de fluxo compatíveis.
- 6. Nós de pesquisa
- Encontre todos os nós que correspondem aos seus critérios de pesquisa.
- 7. Controles de exibição de diagrama
- Selecione o foco atual da exibição, defina o nível de zoom, baixe o diagrama e selecione as opções de exibição.
- Controles de visualização e zoom
- Baixar diagrama como uma imagem
- Exibir opções
- 8. Propriedades do nó
- Configure as propriedades do nó selecionado no momento.
Controles de visualização e zoom
Defina o foco atual da exibição selecionando uma região da imagem em miniatura. Aumente e diminua o zoom para ver partes específicas da estrutura de fluxo.
Baixar diagrama como uma imagem
Baixe o fluxo atual como uma imagem no formato Portable Network Graphic (PNG). Abre uma janela de diálogo para escolher o local para salvar o arquivo. A imagem mostra somente os nós, as linhas de conexão e a numeração de pedidos. Se a imagem for muito grande para caber em um arquivo, o sistema criará várias imagens para cada seção do fluxo.
Exibir opções
- Detalhes
- Mostre ou oculte os detalhes da configuração em uma caixa abaixo de cada nó. Os detalhes de configuração incluem condições e caminhos de cápsula de dados.
- Anotações
- Mostre ou oculte as anotações disponíveis para cada nó. As anotações aparecem como texto em itálico abaixo de cada nó.
Componentes de fluxo compatíveis
A exibição de diagramação de fluxo oferece suporte a uma seleção limitada de componentes de fluxo. Workflow Studio desabilita a exibição de diagramação de fluxo quando um fluxo contém componentes de fluxo incompatíveis.
- Anotações
- A exibição de diagramação de fluxo oferece suporte à adição e edição de anotações em ações, lógica de fluxo e subfluxos.
- Ações de fluxo de dados
- A exibição de diagramação de fluxo oferece suporte à adição e edição de ações de fluxo de dados.
- Lógica de fluxo
- A exibição de diagramação de fluxo exibe somente fluxos que contêm esses tipos de lógica de fluxo.
- Chamar um fluxo de trabalho
- Faça o seguinte em Paralelo
- Faça o seguinte até
- Fluxos dinâmicos
- Else If
- Encerrar fluxo
- Sair do loop
- For Each
- Obter saídas de fluxo
- Se
- Tomar uma decisão
- Espaço Reservado
- Definir variáveis de fluxo
- Pular iteração
- Tentar
- Esperar por uma duração de tempo
- Fases
- A exibição de diagramação de fluxo mostra as fases disponíveis para um fluxo.
- Subfluxos
- A exibição de diagramação de fluxo oferece suporte à adição e configuração de subfluxos.
- Gatilhos
- A exibição de diagramação de fluxo exibe somente fluxos com esses tipos de gatilho.
- Gatilhos de registro
- Gatilhos de data
- E-mail de entrada
- Mensagem do Kafka
- MetricBase
- API REST - Assíncrono
- Catálogo de serviços
- Tarefa de ANS
