インフラストラクチャ関係は、アプリケーションサービスに接続されているけれども、サービスの必須部分ではない CI を示しています。インフラストラクチャ関係は、アプリケーションサービスでのみ利用可能です。
始める前に 必要なロール：evt_mgmt_admin
このタスクについて
CI インフラストラクチャ関係を作成すると、その情報がインフラストラクチャ関係 [em_impact_infra_rel_def] テーブルに保存されます。アラートが生成されると、関連 CI からアプリケーションサービス情報が
イベント管理 ダッシュボードと影響ツリーに添付されます。関連 CI の追加情報は、アプリケーションサービスの関連する依存関係ビューマップにのみ表示されます。次のデフォルトのインフラストラクチャ関係が利用可能です。
表 : 1. デフォルトのインフラストラクチャ関係
インフラストラクチャ関係
影響度ルール
説明
cmdb_ci_appl
OS クラスタメンバー
ハードウェアアプリケーションとソフトウェアアプリケーションの間のアラートの影響度を表示します。
cmdb_ci_esx_server
インフラストラクチャの依存関係
VCenter クラスターと ESX クラスター間のアラートの影響度を表示します。
cmdb_ci_kvm
インフラストラクチャの依存関係
Linux カーネルベースの仮想マシン (KVM) 接続へのアラートの影響度を表示します。
cmdb_ci_vm_zones
インフラストラクチャの依存関係
Solaris VM ゾーンへのアラートの影響度を表示します。
たとえば、cmdb_ci_vm_zones インフラストラクチャ関係定義に基づいて、
イベント管理 はアプリケーションサービスに ZoneServer@mmp1 を追加します。格納ルールでは、アラートへの影響の重大度を管理します。

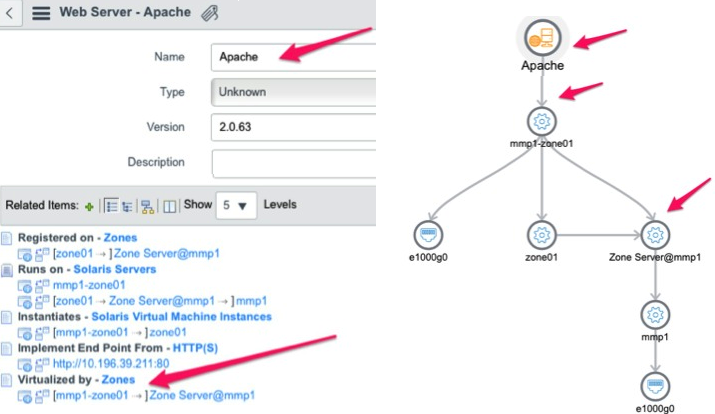

図 : 1. BSM での関連 CI の表示
手順
移動先 .
[新規] をクリックします。
必要に応じてフィールドに入力します。
表 : 2. インフラストラクチャ関係フォーム
フィールド
説明
子タイプ
子エンティティに関するデータを格納するテーブル。
親タイプ
親エンティティに関するデータを格納するテーブル。
関係タイプ
子エンティティと親エンティティ間の関係性。
影響度の向き
アプリケーションサービスマップに表示する影響の向き。
子から親へ ：アラートが子に関連している場合は、親への影響を示します。親から子へ ：アラートが親に関連している場合は、子エンティティへの影響を示します。
影響度ルール
インフラストラクチャ関係を計算するための影響度ルール：
OS クラスターメンバー ：クラスターメンバーの割合または数に基づいて、ホストクラスターメンバーがクラスター全体のステータスどのように影響するかを決定します。たとえば、3 つのホストがあるクラスターで [60% 影響 (60% Influence)] を重大度 [メジャー] に設定する必要がある場合、各メンバーは [20% 影響 (20% Influence)] (60% を 3 で除算) になります。2 つ以上のクラスターメンバーの重大度が [メジャー ] である場合にのみ、クラスター全体の重大度を [メジャー ] に変更できます。クラスター全体も停止していると見なされます。 アプリケーションクラスターメンバー ：アプリケーションのクラスターメンバーがクラスターの全体的な影響にどのように関与するかを決定します。たとえば、3 つのメンバーがあるクラスターで [90% 影響 (90% Influence)] をクラスター全体の重大度 [メジャー] に設定する必要がある場合、各メンバーの影響度は [30% 影響 (30% Influence)] (90% を 3 で除算) になります。3 つのメンバーすべての重大度が [メジャー ] である場合にのみ、クラスター全体の重大度を [メジャー ] に変更できます。 インフラストラクチャの依存関係 ：インフラストラクチャ関係内の CI に対する影響度伝達の定義を決定します。 CI アプリケーションサービス ：アプリケーションサービスの一部である親または子エンティティに影響を与える方法を決定します。 アプリケーション内の CI 親 ：親エンティティにのみ影響を設定します。 包含 ：包含関係のあるエンティティへの影響を決定します。このルールは読み込み専用です。 ネットワークパス ：従来のネットワークの一部である親または子エンティティにどのように影響するのかを決定します。 ストレージパス ：ストレージネットワークの一部である親または子エンティティにどのように影響するのかを決定します。 CI 影響 ：アプリケーションサービスに適用します。サービスメンバー間の関係を決定します。子 CI から親 CI への影響は常に 100% です。たとえば、親の影響度の重大度は、重大度が最大の子 CI から派生します。
[送信] をクリックします。
