ストレージネットエリアワーク (SAN) のディスカバリー

ディスカバリーは、ストレージアレイやファイバーチャネル (FC) スイッチなどの専用デバイスからストレージエリアネットワークに関する情報を収集し、SAN スキーマ内のテーブル間の特定の参照を作成します。

ServiceNow の SAN スキーマ

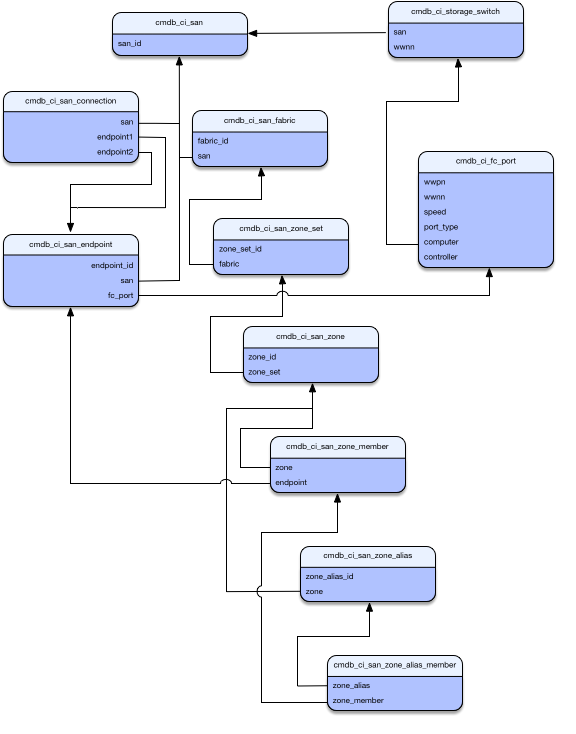

この図は SAN スキーマ内のテーブルと、それらの間に定義されたデフォルトの参照を示しています。

マルチパス SAN ストレージの例

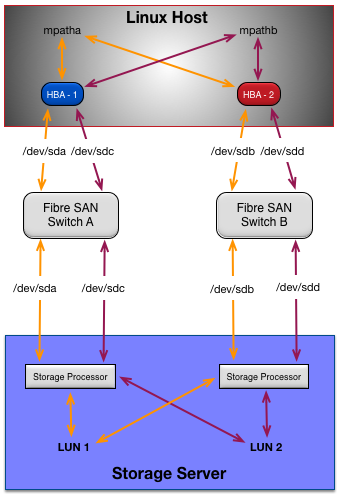

この図は SAN ストレージボリュームとホストコンピューターの関係を示しています。Linux ホストにアクセス可能なストレージは、マルチパス FC SAN を介してホストに接続された、2 つの物理ファイバーチャネル (FC) ディスクである mpatha と mpathb で構成されています。ホストインターフェイス上の 2 つの HBA はフェイルオーバー機能のために、2 本のファイバーケーブルによってそれぞれ別々の FC スイッチに接続されています。FC ファブリックスイッチは、ストレージサーバー上の 2 つの FC ストレージプロセッサーに接続されています。この例では、各ストレージプロセッサーがストレージボリュームの LUN 1 と LUN 2 に接続されています。
