Utilisation du Connexion au flux tableau de bord

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 9 minutes de lecture

    • Affichez les statistiques détaillées de vos Connexion au flux intégrations et créez ou modifiez des rubriques, des réplicateurs et des consommateurs avec le ServiceNow® Connexion au flux tableau de bord.

    Le Connexion au flux tableau de bord combine plusieurs options dans un seul environnement, ce qui vous permet de :
    • Gérez plusieurs Connexion au flux intégrations via une seule application.
    • Obtenez un aperçu de la façon dont vos intégrations utilisent et traitent les données grâce à des graphiques, des listes et des statistiques détaillés.
    • Créez et modifiez des rubriques, des réplicateurs et des consommateurs via une interface simplifiée.

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

    Abonnement à Automation Engine

    Cette application nécessite un abonnement et un Automation EngineConnexion au flux abonnement. Pour plus d'informations, consultez https://www.servicenow.com/products/automation-engine.html.

    Organisation du tableau de bord de connexion au flux

    Pour afficher le tableau de bord, accédez à Tout > Concentrateur d'intégration > Connexion au flux > Accueil de Connexion au flux.

    Le tableau de bord comporte les composants suivants.
    • Section Vue d'ensemble
    • Rubriques
    • Consommateurs
    • Réplications de messages
    • Réplications de rubriques
    Les sections suivantes expliquent chaque composant plus en détail.

    Section Vue d'ensemble

    Affichez des informations détaillées sur vos Connexion au flux intégrations.

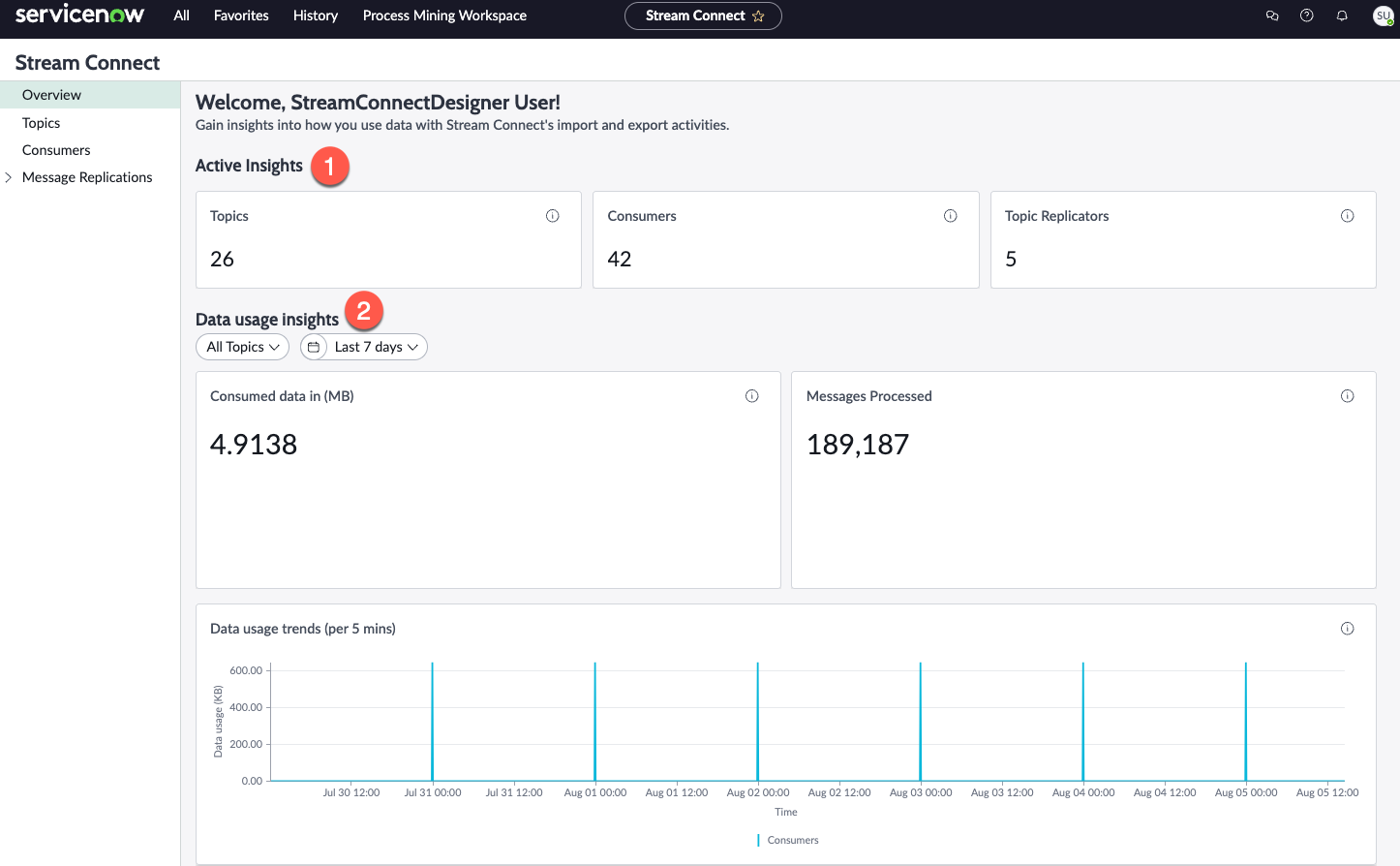

    Figure 1. Page Vue d’ensemble du tableau de bord de connexion au flux
    Interface utilisateur pour la page de vue d’ensemble du tableau de bord de connexion au flux.
    La vue d’ensemble comporte les éléments suivants :
    1. Section Aperçus actifs
    Affiche le nombre de rubriques, de consommateurs et de réplicateurs de rubriques créés.
    2. Section Aperçus de l’utilisation des données
    Affiche les graphiques suivants.
    • Données consommées : quantité totale de données consommées (en Mo).
    • Messages traités : nombre total de messages traités.
    • Tendances d’utilisation des données : quantité de données utilisées (en Ko) toutes les cinq minutes.

    Vous pouvez afficher les données pour une seule rubrique sélectionnée ou pour toutes les rubriques combinées. Vous pouvez également organiser les données par heure, en affichant les données des dernières 24 heures, des 2 derniers jours, des 7 derniers jours ou en définissant une plage personnalisée.

    Rubriques

    Affichez des rubriques et ajoutez, modifiez ou exportez une rubrique à partir de cette page.

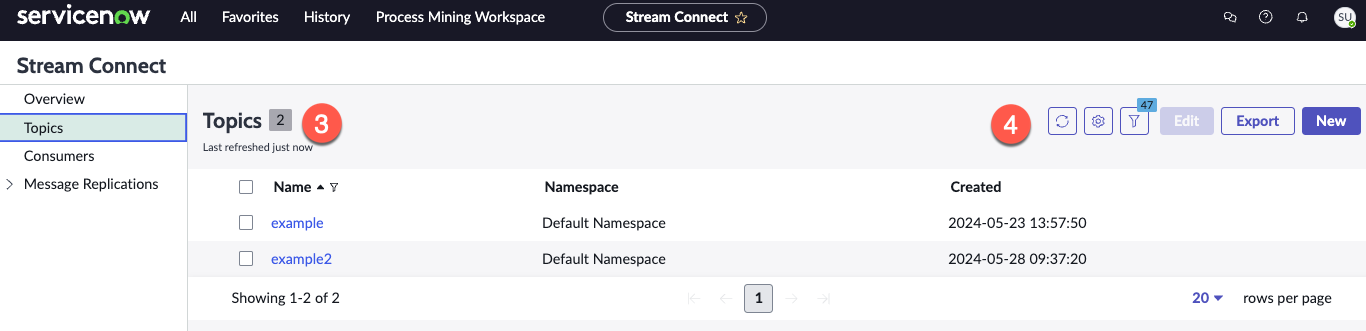

    Figure 2. Page Rubriques du tableau de bord de connexion au flux
    Interface utilisateur pour la page Rubriques du tableau de bord de connexion au flux.
    La page Rubriques comporte les éléments suivants.
    3. Liste de rubriques
    Affiche toutes les rubriques ainsi que le nom, l’espace de noms et la date de création de chaque rubrique.
    4. Boutons d’action
    Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des rubriques, modifiez les colonnes de la liste ou réinitialisez la largeur des colonnes et affichez ou modifiez les filtres de liste. Il existe également des boutons permettant de modifier une rubrique, d’exporter une rubrique et de créer une nouvelle rubrique.
    • Pour modifier une rubrique, sélectionnez la rubrique dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la rubrique Kafka.
    • Pour créer une nouvelle rubrique, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une rubrique Kafka.
    Vous pouvez sélectionner une rubrique dans la liste pour afficher des informations détaillées sur cette rubrique.

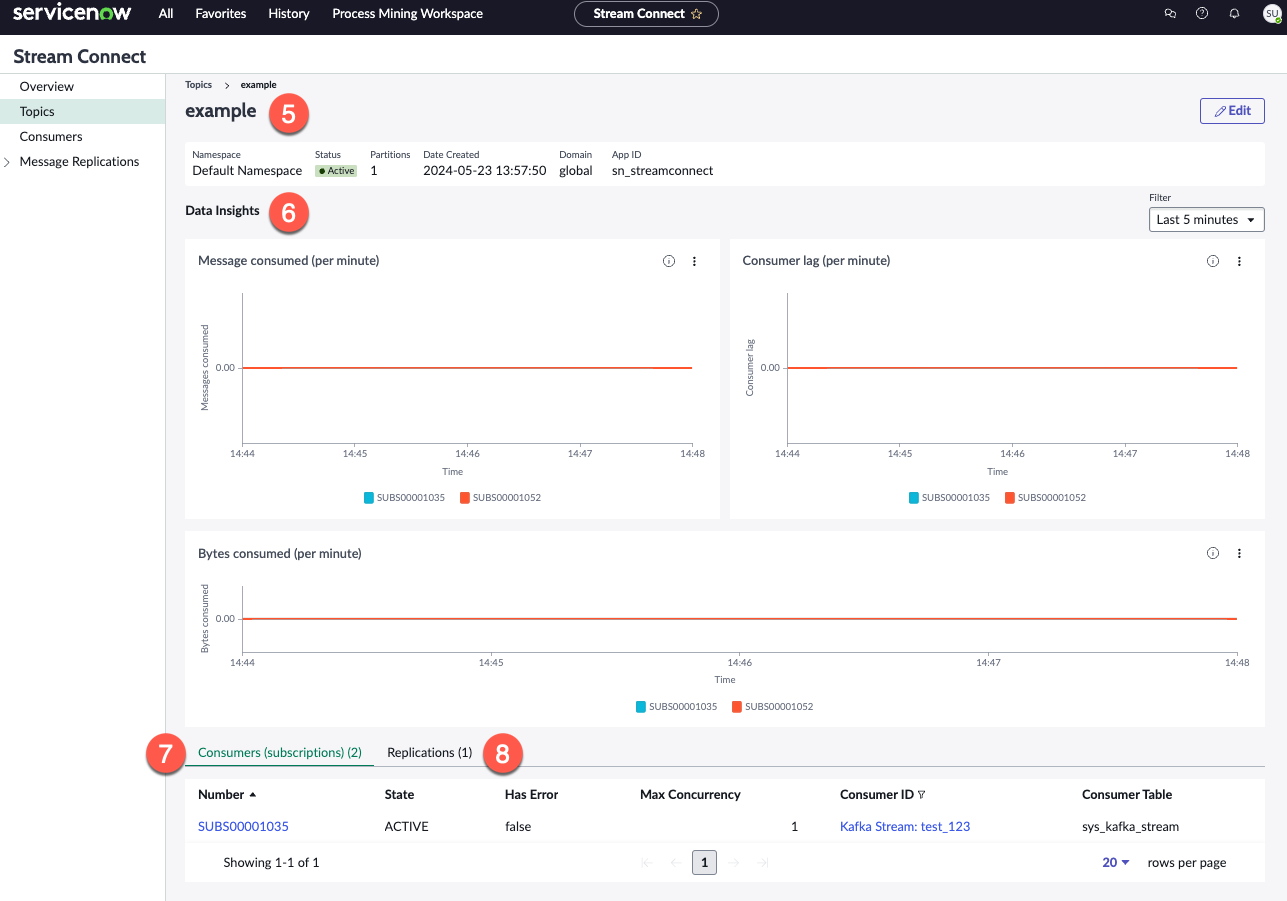

    Figure 3. Page de rubrique individuelle
    Interface utilisateur pour une page de rubrique individuelle sur le tableau de bord de connexion au flux.
    Chaque page de rubrique comporte également les éléments suivants.
    5. Section d’informations sur le sujet
    Affiche des détails sur la rubrique, notamment son nom, son espace de noms, son état, son nombre de partitions, sa date de création, son domaine et son ID d’application. Il existe également un bouton Modifier qui vous permet de modifier le sujet directement à partir de cette page.
    6. Aperçus des données
    Affiche les graphiques suivants.
    • Messages consommés (par minute) : nombre total de messages consommés par les consommateurs dans la rubrique sélectionnée.
    • Retard du consommateur (par minute) : le retard du consommateur dans ce groupe de rubriques, par consommateur.
    • Octets consommés (par minute) : nombre total d’octets consommés.
    Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque l’option Dernières 24 heures est sélectionnée, les données s’affichent toutes les cinq minutes au lieu de toutes les minutes.
    7. Onglet Consommateur (abonnements)
    Affiche les consommateurs associés à la rubrique, ainsi que le numéro, l’état, l’état d’erreur, la concurrence maximale et la table de consommateur de chaque consommateur. Vous pouvez sélectionner le numéro de consommateur pour afficher des détails supplémentaires sur ce consommateur.
    8. Onglet Réplications
    Affiche les réplications de rubriques associées à la rubrique, ainsi que le nom, le nom de la rubrique, la direction, l’état, l’activation et le message d’erreur de chaque réplication. Vous pouvez sélectionner le nom de la réplication pour afficher des détails supplémentaires sur cette réplication de rubrique.

    Consommateurs

    Affichez tous les consommateurs et créez de nouveaux consommateurs à partir de cette page.

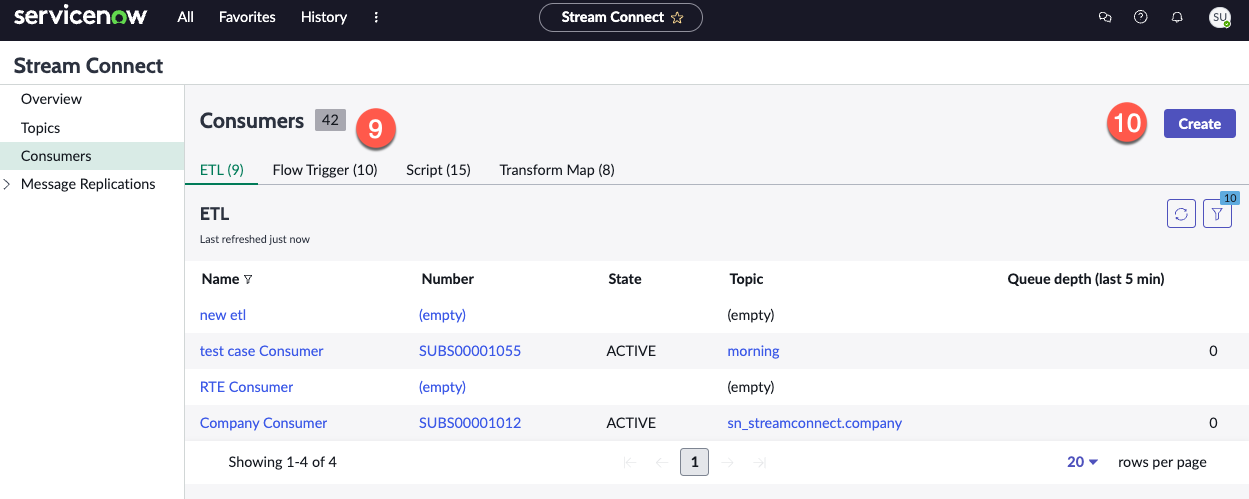

    Figure 4. Page Consommateurs du tableau de bord de connexion au flux
    Interface utilisateur pour la page Consommateurs du tableau de bord Stream Connect.
    La page Consommateurs comporte les éléments suivants.
    9. Liste des consommateurs
    Affiche tous les consommateurs, organisés par type. Les types possibles sont les suivants :
    • ETL (en anglais seulement)
    • Déclencheur de flux
    • Script
    • Carte de transformation
    Chaque consommateur est répertorié avec son nom, son numéro, son état, la rubrique associée, la date de mise à jour et la personne qui l’a mis à jour.
    10. Bouton Créer
    Pour créer un consommateur, sélectionnez ce bouton, sélectionnez le type de consommateur que vous souhaitez créer, puis renseignez les champs du formulaire du consommateur. Pour les descriptions des champs de formulaire, consultez la page Consommateur ETL, Consommateur de carte de transformation ou Consommateur de script .
    Remarque :
    Si vous créez un consommateur Déclencheur de flux, il n’y a pas de formulaire à remplir. Au lieu de cela, le tableau de bord s’ouvre Studio de workflow afin que vous puissiez y créer votre déclencheur de flux. Pour obtenir un guide détaillé, reportez-vous à la section Create a flow with a Kafka Message trigger.
    Vous pouvez sélectionner un consommateur dans la liste pour afficher des informations détaillées sur ce consommateur.

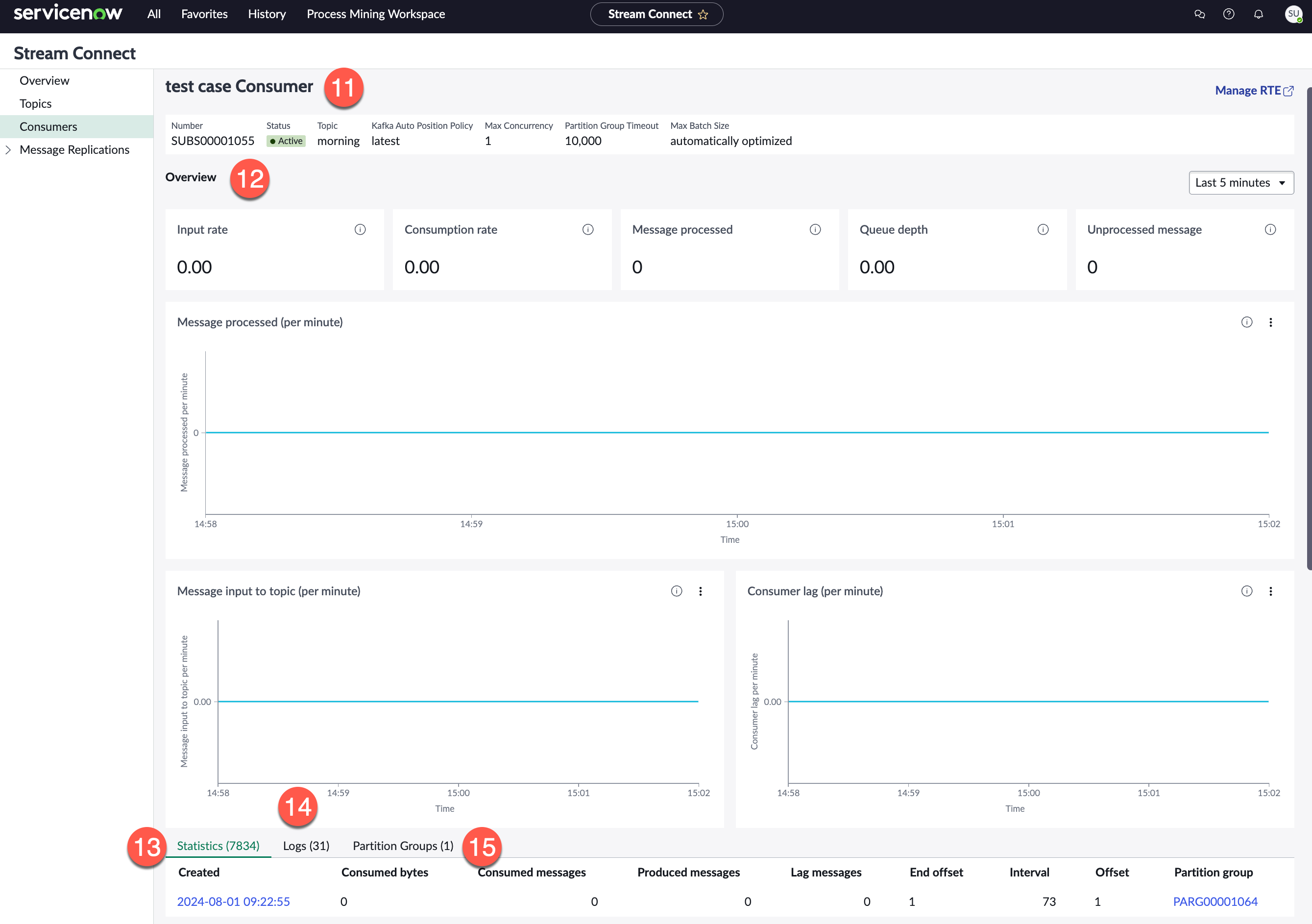

    Figure 5. Page Consommateur individuel
    Interface utilisateur pour une page de consommateur individuel sur le tableau de bord Stream Connect.
    Chaque page consommateur comporte les composants suivants.
    11. Section Informations sur le consommateur
    Affiche des détails sur le consommateur, y compris son nombre, son état, la rubrique associée, la politique de positionnement automatique Kafka, la concurrence maximale, le délai d’expiration du groupe de partitions, la taille maximale du lot, les partitions et un marqueur d’erreur.
    12. Vue d'ensemble
    Affiche le taux d’entrée et de consommation du consommateur, les messages traités, la profondeur de la file d’attente et tous les messages non traités. Les graphiques suivants sont également affichés.
    • Messages traités (par minute) : nombre total de messages traités.
    • Entrée de message dans la rubrique (par minute) : le nombre total de messages entrés dans la rubrique.
    • Décalage du consommateur (par minute) : décalage pour le consommateur sélectionné.
    Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque l’option Dernières 24 heures est sélectionnée, les données s’affichent toutes les cinq minutes au lieu de toutes les minutes.
    13. Onglet Statistiques
    Affiche les statistiques du consommateur, y compris la date de création, les octets consommés, les messages consommés, les messages produits, les messages de retard, le décalage de fin, l’intervalle, le décalage et le groupe de partitions.
    14. Onglet Journaux
    Affiche les journaux créés et le niveau, le message et la source de chaque journal.
    15. Onglet Groupes de partitions
    Affiche les groupes de partitions avec le numéro, la première et la dernière partition de chacune, le temps d’interrogation, le nombre produit par seconde, la profondeur de la file d’attente et le taux d’entrée.
    Pour obtenir une explication détaillée des données et des statistiques sur les consommateurs, y compris les informations sur les journaux et les groupes de partitions, reportez-vous à la section Affichage des abonnements et des statistiques Kafka.

    Réplications de messages

    Affichez les réplications de messages, et ajoutez, modifiez ou exportez une réplication de messages à partir de cette page.

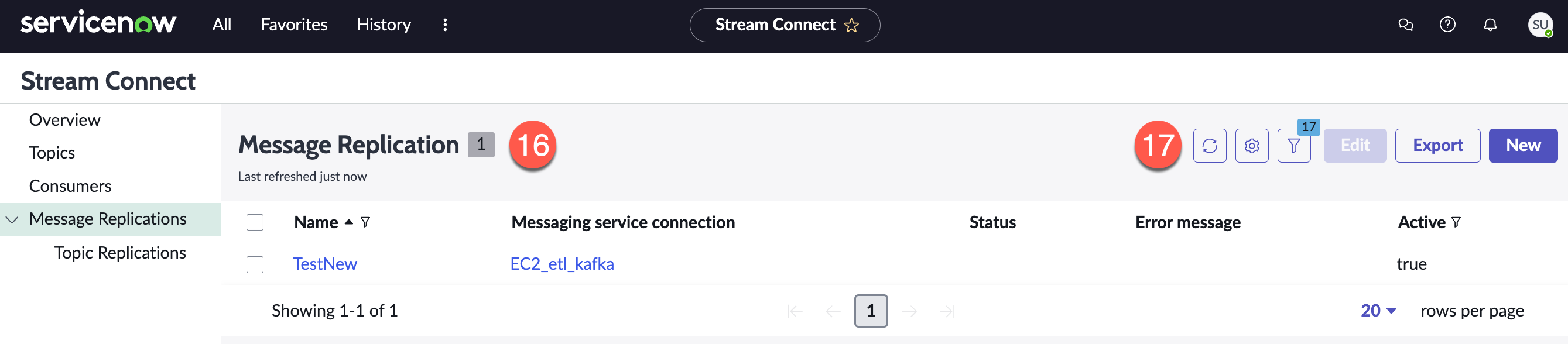

    Figure 6. Page Réplications de messages du tableau de bord de connexion au flux
    Interface utilisateur pour la page Réplications de messages du tableau de bord de connexion au flux.
    La page Réplications de messages comporte les composants suivants.
    16. Liste Réplications de messages
    Affiche toutes les réplications de messages et le nom de chaque réplication, la connexion au service de messagerie, l’état, le message d’erreur (le cas échéant) et si elle est active.
    17. Boutons d'action
    Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des réplications de messages, modifiez les colonnes de liste ou réinitialisez la largeur des colonnes, et affichez ou modifiez les filtres de liste. Il existe également des boutons permettant de modifier une réplication de messages, d’exporter une réplication de messages et de créer une nouvelle réplication de messages.
    • Pour modifier une réplication de message, sélectionnez-la dans la liste, cliquez sur le bouton Modifier , puis renseignez les champs du formulaire Modifier la réplication de message.
    • Pour créer une nouvelle réplication de messages, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle réplication de messages.

    Vous pouvez sélectionner une réplication de message pour afficher son nom, sa connexion au service de messagerie, son état, son message d’erreur (le cas échéant) et indiquer si elle est active. Vous pouvez également voir toutes les réplications de rubriques Kafka associées.

    Réplications de rubriques

    Affichez les réplications de rubriques, et ajoutez, modifiez ou exportez une réplication de rubriques à partir de cette page.

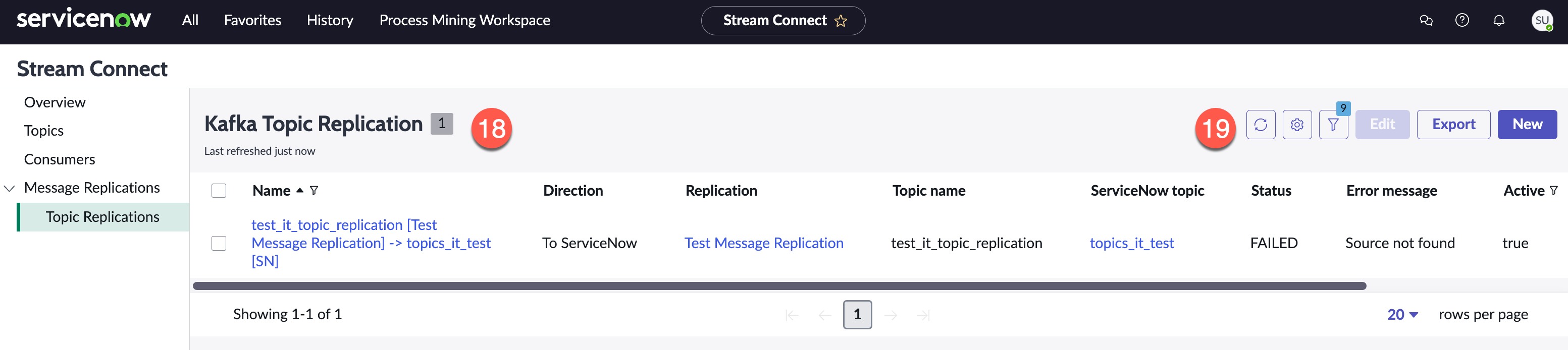

    Figure 7. Page Réplications de rubriques du tableau de bord de connexion au flux
    Interface utilisateur de la page Réplications de rubriques du tableau de bord de connexion au flux.
    La page Réplications de rubriques comporte les composants suivants.
    18. Liste des réplications de rubriques
    Affiche toutes les réplications de rubriques et le nom, la direction, la réplication, le nom de la rubrique, la rubrique, ServiceNow l’état, le message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel de chaque réplication.
    19. Boutons d'action
    Contient plusieurs boutons que vous pouvez utiliser pour actualiser la liste des réplications de rubriques, modifier les colonnes de liste ou réinitialiser la largeur des colonnes, et afficher ou modifier les filtres de liste. Il existe également des boutons permettant de modifier une réplication de rubrique, d’exporter une réplication de rubrique et de créer une nouvelle réplication de rubrique.
    • Pour modifier une réplication de rubrique, sélectionnez-la dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la réplication de rubriques.
    • Pour créer une nouvelle réplication de rubriques, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle réplication de rubriques.

    Vous pouvez sélectionner une réplication de rubrique pour afficher son nom, sa direction, sa réplication, son nom de rubrique, sa rubrique, ServiceNow son état, son message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel. Vous pouvez également consulter toutes les statistiques de réplication de messages associées.
